Synthesis IX/A/100 - Keittiön liesituuletin ELICA - Ilmainen käyttöohje ja opas

Merkki	Elica
Malli	Synthesis IX/A/100
Kategoria	Liesituuletin
Asennustyyppi	Keittiön kulma (ulkoilman poisto- tai sisäkiertoversio)
Leveys	100 cm
Sähkönsyöttö	220-240 V ~ 50/60 Hz (selon plaque signalétique)
Nopeuksien määrä	Portaaton tasapainopallolla
Ohjaus	Tasapainopallo (balancer) – oikea imulle, vasen valaistukselle
Valaistus	LED (korkea hyötysuhde, 90% energiansäästö)
Rasvasuodatin	Metallinen, konepestävä (kuukausittainen puhdistus)
Aktiivihiilisuodatin	Valinnainen kierrätysversiolle – pestävä 2 kuukauden välein, tyyny vaihdettava 3 vuoden välein
Vähimmäisetäisyys keittotasoon	50 cm (sähkö) / 65 cm (kaasu tai yhdistelmä)
Ilmavirta	Ei määritelty (optimoitu maksimaalisen putken halkaisijan mukaan)
Melutaso	Ei määritelty
Turvallisuus	Irrotus ennen huoltoa, käyttö EN/IEC 60335 -standardien mukaisesti
Huolto	Ulkoinen puhdistus kostealla liinalla ja neutraalilla pesuaineella (ei alkoholia tai hankaavia aineita)
Lamppujen vaihto	Vain valtuutetun teknisen huollon toimesta
Vaatimustenmukaisuus	DEEE-direktiivit (kierrätys), turvallisuus- ja suorituskykystandardit
Mukana toimitettavat tarvikkeet	Tulpat, ruuvit, kiinnitysjalat, tukirakenne (poistoputki ei sisälly)
Takuu	Kysy myyjältä (ei mainittu käyttöohjeessa)

Usein kysytyt kysymykset - Synthesis IX/A/100 ELICA

Kuinka asentaa liesituuletin Elica Synthesis IX/A/100?

Asennus on tehtävä pätevän asentajan toimesta. Liesituuletin on suunniteltu asennettavaksi keittiön kulmaan. Noudata ehdottomasti käyttöohjeen asennusohjeita käyttäen seinään sopivia tulppia. Ulkoilman poistoversiossa liitä poistoputki (ei sisälly) ylempään ilmanpoistoaukkoon. Kierrätysversiossa asenna aktiivihiilisuodatin ja ohjainlevy.

Mikä vähimmäisetäisyys on noudatettava liesituulettimen ja keittotason välillä?

Vähimmäisetäisyys keittotason ja liesituulettimen alimman osan välillä on 50 cm sähköliesille ja 65 cm kaasu- tai yhdistelmäliesille. Jos keittolaitteen ohjeissa on määritelty suurempi etäisyys, noudata sitä.

Kuinka puhdistaa liesituulettimen rasvasuodatin?

Metallinen rasvasuodatin on puhdistettava vähintään kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa ja nopealla ohjelmalla. Irrota se vetämällä liesituulettimen alla olevasta jousikahvasta. Huomaa, että astianpesukonepesu voi haalistaa suodatinta, mutta se ei vaikuta sen tehokkuuteen.

Kuinka huoltaa tai vaihtaa aktiivihiilisuodatin?

Jos käytät liesituuletinta kierrätysversiona, hiilisuodatin voidaan puhdistaa kahden kuukauden välein kuumalla vedellä tai astianpesukoneessa 65°C:ssa. Pesun jälkeen irrota hiilityyny muovikehyksestä ja kuivaa sitä uunissa 100°C:ssa 10 minuuttia. Vaihda tyyny 3 vuoden välein tai jos se on vaurioitunut. On myös olemassa perinteinen ei-pestävä hiilisuodatin, joka on vaihdettava 3–4 kuukauden välein.

Kuinka vaihtaa liesituulettimen lamput?

Liesituuletin on varustettu LED-valaistuksella. LED-valot ovat erittäin pitkäikäisiä (jopa 10 kertaa perinteisiä lamppuja pidempi) eivätkä vaadi tiheää vaihtoa. Toimintahäiriön sattuessa ota yhteys Elican valtuutettuun tekniseen tukeen vaihtoa varten.

Voinko käyttää liesituuletinta ilman ulkoilman poistoa?

Kyllä, voit käyttää liesituuletinta kierrätysversiona. Asenna tätä varten aktiivihiilisuodatin ja ohjainlevy (eivät sisälly) liesituulettimen tukeen. Savut ja höyryt suodatetaan ja palautetaan keittiöön ylemmän ritilän kautta. Asennusohjeet on yksityiskohtaisesti käyttöohjeessa.

Mitä tehdä liesituulettimen vian sattuessa?

Vian sattuessa tarkista ensin sähkönsyöttö (katkaisija, pistorasia). Jos ongelma jatkuu, älä yritä korjata itse. Ota yhteys pätevään asentajaan tai Elican tekniseen tukeen. Vaihda osat (suodattimet, lamput) vain alkuperäisillä osilla.

Sammuuuko liesituuletin automaattisesti?

Ei, liesituuletin Elica Synthesis IX/A/100 ei ole varustettu automaattisella sammutuksella. Ohjaus tapahtuu tasapainopallon (balancer) avulla: siirrä sitä oikealle käynnistääksesi ja säätääksesi imutehoja, ja vasemmalle kytkeäksesi valaistuksen päälle/pois. Sammuta liesituuletin jatkamalla tasapainopallon siirtämistä oikealle, kunnes se pysähtyy.

Mitä puhdistusaineita suositellaan liesituulettimelle?

Ulkoiseen puhdistukseen käytä ainoastaan kosteaa liinaa, joka on kostutettu neutraalilla nestemäisellä pesuaineella. Älä koskaan käytä hankaavia työkaluja, alkoholia tai alkoholia sisältäviä tuotteita. Vältä myös voimakkaita puhdistusaineita. Suodattimien kohdalla noudata erityisiä ohjeita (mieto pesuaine rasvasuodattimelle, kuuma vesi hiilisuodattimelle).

Sopiiko liesituuletin kaasuliedelle?

Kyllä, liesituuletin voidaan asentaa kaasulieden yläpuolelle, edellyttäen että vähimmäisetäisyys keittotason ja liesituulettimen välillä on 65 cm. Lisäksi huone on tuuletettava kunnolla, jos liesituuletinta käytetään samanaikaisesti muiden polttolaitteiden kanssa. Älä koskaan liekitä ruokia liesituulettimen alla ja valvo uppopaistamista tulipalojen estämiseksi.

KÄYTTÖOHJE Synthesis IX/A/100 ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
  Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

! Turvallisuustietoa

- Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

- Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

- Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

- Valvo, että lapset eivät pääse leikkimään laitteella.

- Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

- Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

- Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

- Tuulettimen puhdistusta ja suodattimien

vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Alä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUÖMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

▲ VAROITUS!

• Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona Sisäilmaa kierrättäen.

Imukupuversio

Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen).

Suodatinversio

Jos ruoanlaitosta aiheutunutta savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää suodatinversiona asentamalla aktiivihilisuodatin ja ilmanohjain F tukeen (laippa) G, savu ja höyryt kierrättyvät ylemmän verkon H lävitse ylempään ilma-aukkoon B yhdistetyn poistoputken ja ilmanohjaimeen F asennetun liitosrenkaan avulla (poistoputki ja kiinnitysnauhat eivät kuulu varustukseen).

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Tuuletin on suunniteltu asennettavaksi keittiön nurkkaan.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassaolevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOMIO!

Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat että se toimii oikein.

Asennus

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Kuva 4-5-6-7-8-9-10-11-12-13-14-15

Huomio! On suositeltavaa, että tuulettimen asentaa pätevä asentaja, koska asennus on tehtävä mahdollisimman asiantuntevasti. Asennukseen tarvitaan ammattimainen vesivaaka ja pora, jonka terät ovat ∅8mm seinää varten ja ∅3,5mm metallia varten sekä ristipääruuvimeisseli.

Irrota tuuletin sähköasennuksen ajaksi sähköverkosta katkaisemalla virta huoneiston pääkytkimestä.

Irrota rasvasuodatin/rasvasuodattimet ja hiilisuodattimen alusta.

1. Piirrä oikeaan ja vasempaan seinään lyijykynällä 2 TÄYSIN VAAKASUORAA viivaparia kohtaan, johon tuuletin halutaan asentaa keittiön nurkkaan.

Ensimmäinen viivapari kuvaa keittotason ja tuulettimen välistä etäisyyttä ja se toimii myös kulmakiinnikkeiden asennuksen kiintopisteenä.

Huomio! Kulmakiinnikkeet asennetaan jos ei ole varmuutta siitä, että kulman muodostavat seinät ovat täysin kohtisuoria.

Toinen viivapari tehdään 50mm ylemmäksi kuin ensimmäinen ja se ilmoittaa tuulettimen tukirakenteen alaosan sijaintipaikan.

1. Laita tukirakenne seinäkulmaan siten, että sen oikea ja vasen puoli ovat yhtä kaukana seinäkulmasta (tarkista lisäksi että se tukirakenteen puoli, jossa on vaakasuoria reikiä on suunnattu ylöspäin), merkitse 4 ulkoreikää ja poraa reiät, laita 4 seinätulppaa ja kiinnitä neljällä (4) ruuvilla.

2. Kiinnitä alempi tukilaippa tukirakenteeseen neljällä (4) ruuvilla.

3. Tarkista, että oikea ja vasen seinä ovat täysin kohtisuoria keittiön nurkassa, johon tuuletin halutaan asentaa. Jos seinät eivät ole täysin kohtisuoria, asenna kulmaprofiilit: Laita kulmaprofiilit oikeaan ja vasempaan seinään.

Huomio: kulmaprofiilien alaosan on oltava seinään aiemmin piirretn alemman viivaparin kohdalla – molempien on sen lisäksi oltava seinäkulman kohdalla, mahdollisesti niin, että ne muodostavat keskenään yhtenäisen ja jatkuvan kehyksen oikealta vasemmalle puolelle.

Merkitse 6 reikää ja poraa reiät, laita 6 seinätulppaa ja kiinnitä kulmatuet seinään kuudella (6) ruuvilla ja prikalla.

1. Laita hormin tuki „G“ seinään kiinni kattoon siten, että sen oikea ja vasen puoli ovat yhtä kaukana seinäkulmasta. Käytä hormien tukilaippaa porausmallina ja merkitse lyijykynällä 4 reikää, poraa reiät ja laita 4 tulppaa.

Imukupuversio/ Suodatinversio: Kiinnitä hormien tukilaippa seinään neljällä (4) ruuvilla.

Ainoastaan suodatinversiossa: säädä ilmanohjaimen F

laajuus hormien tukilaipan G leveyden mukaisesti, kiinnitä jatko-osat kahdella (2) ruuvilla ja kiinnitä ilmanohjain hormien tukilaippaan G neljällä (4) ruuvilla.

1. Ripusta tuuletin alempaan tukeen.

2. a.-b. Työnnä tuulettimen alaosa imuyksikköön.

c. Kiinnitä tuulettimen alaosa imuyksikköön kuudella (6) ruuvilla.

Huomio! Tuuletinta ei ole vielä kiinnitetty lopullisesti seinään. Kaikki seuraavat toiminnot on sen vuoksi tehtävä varovasti, ettei tuuletin irtoa tukilaipasta ja aiheuta henkilö- tai esinevahinkoja.

1. Tee kahden osan välinen sähköliitäntä.

2. Säädä tuulettimen etäisyys seinästä sekä tuulettimen vaaka-asento kahden (2) tuulettimen koukuissa sijaitsevan säätöruuvin avulla.

Jos kulmakiinnikkeet on asennettu (keittiön nurkka EI OLE täysin kohtisuora): tarkista, että tuuletin on asennettu hyvin kulmakiinnikkeiden päälle.

Jos kulmakiinnikkeitä ei ole asennettu (keittiön nurkka on täysin kohtisuora):

a . tarkista, että tuulettimen alaosa on täysin vaakasuora (jos se on asennettu oikein, sen on oltava seinään piirretyn alemman vaakasuoran viivan kohdalla tai yhdensuuntainen sen kanssa (katso asennusvaihte 1). b. merkitse lyijykynällä kaksi lopullista kiinnityskohtaa (oikea ja vasen).

c. irrota tuuletin ja tee 2 reikää, laita 2 seinätulppaa, ripusta tuuletin takaisin paikalleen ja kiinnitä lopullisesti kahdella (2) ruuvilla ja prikalla.

1. Kiinnitä moottoriyksikkö lopullisesti tukirakenteeseen: poraa tukirakenteeseen ∅3,5mm ohjainreikä moottoritilan sisällä alaosassa olevan reiän kautta. Kiinnitä sen jälkeen lopullisesti yhdellä (1) ruuvilla ja prikalla.

2. Tee putkiliitos (putki ja kiinnitysnauhat eivät kuulu varustukseen, ne on ostettava erikseen) savunpoistoa varten imumoottoriyksikön yläpuolella olevaan

liitosrenkaaseen.

Putken toinen pää on yhdistettävä ulkoiseen savunpoistolaitteeseen, jos tuuletinta käytetään imukupuversiona tai ilmanohjaimeen F, jos tuuletinta käytetään suodatinversiona.

1. Tee sähköliitäntä.
2. Laita hormit paikalleen ja kiinnitä ne ylhäältä hormien tukilaippaan „G“(20b) kahdella (2) ruuvilla (20a).
3. Vedä hormin alaosa kokonaan imuyksikön päälle siten, että se tulee oikealle paikalleen tuulettimen yläpuolelle.
4. Laita 2 sivutukea paikalleen – pistokiinnitys – osia ei voi vaihtaa keskenään.

Tuulettimen kuvas

Kuva 1

1. Ohjaustaulu
2. Rasvasuodatin
3. Rasvasuodattimen kahva
4. Halogeenilamppu
5. Höyrysuoja
6. Teleskooppihormi
7. Ilma-aukko (ainoastaan suodatinversiossa)

Toiminta

Tuulettimen käynnistäminen

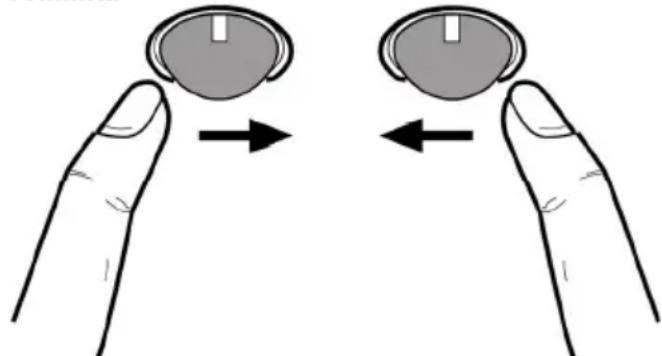

Ohjainpallo on keinukytkin.

Painamalla ohjainpalloa toistuvasti oikealle, tuuletin käynnistyy ja imuteho valikoituu aina intensiiviseen asti. Painamalla uudestaan oikealle tuuletin sammuu.

Valon sytyttäminen

Paina ohjainpalloa vasemmalle, paina vielä kerran, kun haluat sammuttaa valon.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin

pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ

ALKOHOLIA!

Rasvasuodatin

Kuva 2

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa

puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasvasuodatin B irrotetaan vetämällä jousikahvasta.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva 3

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta, irrota sen jälkeen muovikehikon sisällä oleva levy ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Irrota suodattimen tuki kiertämällä 90°kahvoja (g), joilla se on kiinnitetty tuulettimeen.

Laita hiililevy (i) alustan (h) sisälle ja laita kaikki osat niille varattuun paikkaan (j).

On mahdollista käyttää perinteistä hiilisuodatinta, jota ei voi pestä eikä käyttää uudestaan ja joka on vaihdettava 3-4 kuukauden välein.

Hiilisuodattimen alusta ja levy on hitsattu yhteen, sen vuoksi tuulettimen mukana mahdollisesti tulevaa alustaa ei käytetä.

Laita se käyttöä varten sille varattuun paikkaan ja kiinnitä se tarkoitukseen varatuilla välineillä.

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Ota yhteys tekniseen tukeen kun lamput on vaihdettava.
