Easy BL/F/50 - Keittiön liesituuletin ELICA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	ELICA
Malli	Easy BL/F/50
Asennus	Kattokiinnitys
Käyttöversio	Suodattava ilmankierrolla (aktiivihiilisuodatin vaaditaan)
Valaistus	Pitkäikäinen LED, 10 kertaa perinteisiä lamppuja parempi, 90% energiansäästö
Nopeustasot	4 (1, 2, 3, Teho). Teho kestää noin 5 minuuttia ja palaa sitten nopeudelle 3
Ajastin (automaattinen sammutus)	Kyllä, ohjelmoitava. Kesto vaihtelee asetetun nopeuden mukaan
Suodattimen kylläisyyden ilmaisin	Kyllä: rasvasuodatin 40 tunnin välein (punaiset LED), hiilisuodatin 160 tunnin välein (LED L2 ja L3 vilkkuvat)
Rasvasuodatin	Metallinen, konepestävä (hellävarainen ohjelma) tai käsin puhdistettava. Kuukausittainen puhdistus suositeltavaa
Aktiivihiilisuodatin (valinnainen)	Pestävä kuumalla vedellä tai astianpesukoneessa 65°C:ssa. Kuivaus uunissa 100°C:ssa 10 minuuttia. Vaihda 3 vuoden välein tai jos vaurioitunut
Turvaetäisyys (liesi)	50 cm sähköliesille, 65 cm kaasu- tai yhdistelmäliesille
Huolto	Ulkopinnan puhdistus kostealla liinalla ja neutraalilla pesuaineella. Älä käytä alkoholia tai hankaavia aineita
Turvallisuus	Automaattinen katkaisu suodattimen kyllästyessä? Ei, vain ilmaisin. Pysäytys ajastimella. Suojaus avotulta. Sähkövirran katkaisu ennen huoltoa
Paino	Ei mainittu ohjeissa. Laite on raskas, vaatii kaksi henkilöä asennukseen
Sähköliitäntä	Täytyy vastata liesituulettimen sisällä olevaa merkkiä
Kytkentä	Suoraan sähköpiiriin asianmukaisella katkaisijalla
Materiaali	Ei määritelty
Takuu	Ei mainittu ohjeissa

Usein kysytyt kysymykset - Easy BL/F/50 ELICA

Kuinka asentaa Elica Easy BL/F/50 liesituuletin?

Asennuksen saa suorittaa vain pätevä henkilö. Liesituuletin kiinnitetään kattoon. Noudata vähintään 50 cm etäisyyttä sähköliesin yläpuolella ja 65 cm kaasuliesin yläpuolella. Käytä mukana toimitettuja kattoon sopivia tulppia. Laite on raskas, vaatii kaksi henkilöä.

Mitkä ovat nopeustasot ja miten ajastin toimii?

Liesituulettimessa on 4 nopeutta: 1, 2, 3 ja Teho. Tehokäynnistys kestää noin 5 minuuttia ja palaa automaattisesti nopeudelle 3. Ohjelmoidaksesi automaattisen sammutuksen, paina pitkään T3-painiketta; kesto riippuu asetetusta nopeudesta.

Kuinka puhdistaa rasvasuodatin?

Metallinen rasvasuodatin on puhdistettava kerran kuukaudessa. Voit pestä sen käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa nopealla ohjelmalla. Astianpesukoneessa pesu voi aiheuttaa värimuutoksia vaikuttamatta suodatukseen.

Kuinka huoltaa aktiivihiilisuodatin?

Aktiivihiilisuodatin (jos liesituuletin on kiertoilma versio) voidaan pestä kahden kuukauden välein kuumalla vedellä tai astianpesukoneessa 65°C:ssa. Kuivaa se uunissa 100°C:ssa 10 minuuttia. Vaihda se 3 vuoden välein tai jos se on vaurioitunut.

Kuinka tulkita suodattimen kylläisyyden ilmaisinta?

Ilmaisin syttyy punaisena: jos kaikki LEDit ovat punaisia, rasvasuodatin on puhdistettava (40 tunnin välein). Jos lisäksi LEDit L2 ja L3 vilkkuvat, hiilisuodatin on puhdistettava (160 tunnin välein).

Kuinka nollata kylläisyyden ilmaisin puhdistuksen jälkeen?

Puhdistuksen jälkeen pidä painikkeita T1 ja T3 painettuna. LEDit L1, L2 ja L3 vilkkuvat hetken punaisena ja sammuvat, mikä ilmaisee nollauksen.

Kuinka aktivoida tai deaktivoida hiilisuodattimen kylläisyyden ilmaisin?

Kun liesituuletin on pois päältä, pidä T1 ja T2 painettuna samanaikaisesti. Aktivoidaksesi: LEDit L1, L2, L3 syttyvät, sitten L2 ja L3 vilkkuvat. Poistaaksesi käytöstä: toista toimenpide, LEDit syttyvät, sitten vain L1 syttyy ja lopuksi L1, L2, L3 syttyvät uudelleen.

Millaista valaistusta liesituuletin käyttää?

Liesituuletin on varustettu LED-valaistuksella. LEDien käyttöikä on jopa 10 kertaa perinteisiä lamppuja pidempi ja ne mahdollistavat 90 % energiansäästön. Vaihda ottamalla yhteyttä huoltopalveluun.

Mitä turvatoimia minun tulee noudattaa?

Kytke aina virta pois ennen puhdistusta tai huoltoa. Älä koskaan käytä avotulta liesituulettimen alla. Paistamista on valvottava. Älä käytä liesituuletinta ilman lamppuja tai ritilää kunnolla asennettuna. Älä käytä sitä tukipintana.

Mitä tehdä toimintahäiriön sattuessa?

Tarkista ensin täydellinen ohjekirja. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltopalveluun. Älä yritä korjauksia itse. Sähkö- tai mekaaniset muutokset ovat kiellettyjä.

KÄYTTÖOHJE Easy BL/F/50 ELICA

FI Asennus- ja käyttöohjeet

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

! On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.

Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.

! Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.

! Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.

! Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huom: Symbolilla “(*)” merkityt tarvikkeet ovat vain joissakin malleissa mukana olevia lisävarusteita tai tarvikkeita, jotka on ostettava erikseen.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

Turvallisuustietoa

Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.

Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.

Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.

Valvo, että lapset eivät pääse leikkimään laitteella.

Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.

Huoneisto on aina tuuletettava hyvin, kun

tuuletinta käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.

Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA), noudata kuitenkin tämän käyttöohjeen neuvoja.

Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.

Tuulettimen alla liekittäminen on ehdottomasti kielletty.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Huomio! Älä yhdistä laitetta sähköverkkoon ennenkuin asennus on täysin valmis.

Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.

Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.

Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!

Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei niin ole erikseen mainittu.

Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja jos ne eivät kuulu varustukseen. Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.

Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

HUOMIO! Kiinnitysruuvien ja –laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle haitalliset seuraukset

Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on ostettu.

Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi suodatinversiona sisäiseen kiertoon.

Tuuletin imee ruoanlaitosta aiheutuvan savun ja höyryn, jotka suodattuvat ja puhdistuvat rasvasuodattimen/ rasvasuodattimien ja hiilsuodattimen/hiilisuodattimien lävitse, joilla tuulettimen TÄYTYY olla varustettu.

Asennus

Sähkö- ja mekaanisen asennuksen saa tehdä ainoastaan asiantunteva henkilö.

Lieden keittotason tukipinnan ja keittiötuulettimen alimman osan välinen minimietäisyys on oltava vähintään 50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien osalta.

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Sähköliitäntä

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite.

Laite on tarkoittu liitettäväksi suoraan sähköverkkoon, käytä siis normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan että laite saadaan kokonaan irti sähköverkosta, jos ylijännite kategoria on III, asennussääntöjen mukaisesti.

HUOM! Osa B (kattoon kiinnittämiseen tarvittava laippa), on varustettu johtimella (keltainen-vihreä), joka on yhdistettävä kodin sähköverkon maadoitukseen. Kuva 7

HUOM! Tarkistakaa erityisesti ylimääräisen johdon sijainti, tai muuten laitteelle voi aiheutua vakavia vahinkoja ja/tai sähköisku laitteen käyttäjälle tai asentajalle.

Huom! Yhdyskaapelin voi vaihtaa ainoastaan valtuutettu asentaja.

Asennus

Tämän tyyppinen liesituuletin tulee kiinnittää kattoon. Hyvin painava tuote, liesituulettimen siirtäminen ja asennus vaatii ainakin kaksi henkilöä.

Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.

Toiminta

T1. Valojen ON/OFF painike
T2. Imunopeuden (tehon) lisäyspainike

OFF 1: paina useasti nopeuden laskemiseksi kunne liesituuletin sammuu

OFF 2: paina pitkään millä tahansa nopeudella

T3. Imunopeuden (tehon) lisäyksen ON/painike (1-2-3-Intensiivinen)/ Ajastus Intensiivisen nopeuden kesto on noin 5 minuuttia, minkä jälkeen tuuletin siirtyy automaattisesti nopeuteen 3.

Paina painiketta pitkään automaattisen sammutuksen (Timer) asettamiseksi; sammutusaika vaihtelee säädetyn nopeuden mukaisesti:

Nopeus 1: 20 minuuttia

Nopeus 2: 15 minuuttia

Nopeus 3: 10 minuuttia

Intensiivinen nopeus: 5 minuuttia

Suodattimien vaihtotarpeen hälytys

Liesituuletin ilmoittaa suodattimien huollon tarpeesta

Rasvasuodatin (noin 40 käyttötunnin jälkeen): kaikki Led valot punaiset

Aktiivihili hajusuodatin (noin 160 käyttötunnin jälkeen):

kaikki Led valot punaiset, led valot L2 ja L3 vilkkuvat

Suodattimien vaihtotarpeen nollaus

Kun suodattimet on huollettu, paina pitkään painiketta T1 ja T3, led valot L1,L2 ja L3 vilkkuvat vähän aikaa punaisena ja sammuvat sen jälkeen lopullisesti.

Aktiivihili hajusuodattimen vaihtotarpeen aktivointi

Merkkivalo ei normaalisti ole aktivoitu. Se aktivoidaan seuraavalla tavalla:

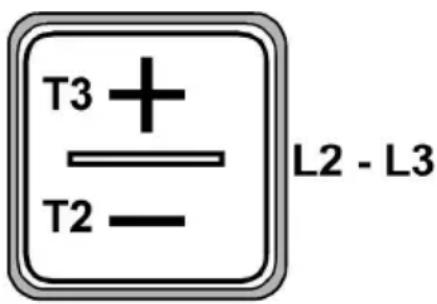

Kun liesituuletin on sammutettu paina ja pidä pitkään ja yhtäaikaisesti alaspainettuna painikkeita T1 ja T2: ensin syttyy L1 ja sen jälkeen myös L2 ja L3. Kun painikkeet vapautuvat, led valot L2 ja L3 vilkkuvat vähän aikaa aktivoinnin merkiksi.

Hiilisuodattimen vaihtotarpeen hälytyksen LED valon nollaus: toista yllämainitut toiminnot, ensin syttyvät yhtäaikaa led valot L1, L2 ja L3 ja sen jälkeen ainoastaan L1. Kun painikkeet vapautuvat, led valot L1, L2 ja L3 syttyvät uudestaan nollauksen merkiksi.

Huolto

Puhdistus

Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!

Rasvasuodatin

Kuva. 26-28

Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa ( tai kun suodattimien kyllästyksen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta – jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Hiilisuodatin (ainoastaan suodatinversiossa)

Kuva. 27

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Hilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästyksen merkkijärjestelmä- jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65°C lämpötilalla (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100°C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Lamppujen vaihto

Tuulettimessa on LED teknologiaan perustuva valaistusjärjestelmä.

LED valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90% energiaa.

Vaihdettavien led-valojen tilausta varten voit olla yhteydessä tekniseen asiakaspalveluun.
