Produkttyp	Dunstabzugshaube
Marke	ELICA
Modell	Easy BL/F/50
Installation	Deckenmontage
Betriebsart	Umluftbetrieb (Aktivkohlefilter erforderlich)
Beleuchtung	Langlebige LED, 10-mal länger als herkömmliche Lampen, 90% Energieeinsparung
Geschwindigkeitsstufen	4 (1, 2, 3, Intensiv). Die Intensivstufe dauert etwa 5 Minuten und kehrt dann auf Stufe 3 zurück.
Timer (automatische Abschaltung)	Ja, programmierbar. Dauer variiert je nach eingestellter Geschwindigkeit.
Filtersättigungsanzeige	Ja: Fettfilter alle 40 Stunden (rote LEDs), Kohlefilter alle 160 Stunden (LEDs L2 und L3 blinken)
Fettfilter	Metall, spülmaschinengeeignet (Schonwaschgang) oder per Hand. Monatliche Reinigung empfohlen.
Aktivkohlefilter (optional)	Waschbar mit heißem Wasser oder in der Spülmaschine bei 65°C. Trocknen im Ofen bei 100°C für 10 Min. Austausch alle 3 Jahre oder bei Beschädigung.
Mindestsicherheitsabstand (Kochfeld)	50 cm für Elektroherde, 65 cm für Gas oder Kombiherde
Pflege	Außenreinigung mit feuchtem Tuch und neutralem Reinigungsmittel. Keinen Alkohol oder Scheuermittel verwenden.
Sicherheit	Automatische Abschaltung bei Filtersättigung? Nein, nur Anzeige. Abschaltung per Timer. Schutz vor offenen Flammen. Stromtrennung vor Wartung.
Gewicht	Nicht in der Anleitung angegeben. Schweres Gerät, erfordert zwei Personen für die Installation.
Stromversorgung	Muss dem Etikett im Inneren der Haube entsprechen.
Anschluss	Direkt an den Stromkreis mit geeignetem Schutzschalter.
Material	Nicht angegeben
Garantie	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - Easy BL/F/50 ELICA

Wie installiere ich die Dunstabzugshaube Elica Easy BL/F/50?

Die Installation muss von qualifiziertem Personal durchgeführt werden. Die Haube wird an der Decke befestigt. Halten Sie einen Mindestabstand von 50 cm über einem Elektroherd und 65 cm über einem Gasherd ein. Verwenden Sie die mitgelieferten, für die Decke geeigneten Dübel. Das Gerät ist schwer, erfordert zwei Personen.

Welche Geschwindigkeitsstufen gibt es und wie funktioniert der Timer?

Die Haube verfügt über 4 Stufen: 1, 2, 3 und Intensiv. Die Intensivstufe dauert etwa 5 Minuten und kehrt dann automatisch auf Stufe 3 zurück. Zur Programmierung der automatischen Abschaltung drücken Sie die Taste T3 lange; die Dauer hängt von der eingestellten Geschwindigkeit ab.

Wie reinige ich den Fettfilter?

Der Metallfettfilter sollte einmal im Monat gereinigt werden. Sie können ihn von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm waschen. Das Spülmaschinenwaschen kann zu Verfärbungen führen, ohne die Filterwirkung zu beeinträchtigen.

Wie pflege ich den Aktivkohlefilter?

Der Aktivkohlefilter (falls Ihre Haube im Umluftbetrieb verwendet wird) kann alle zwei Monate mit heißem Wasser oder in der Spülmaschine bei 65°C gewaschen werden. Trocknen Sie ihn im Ofen bei 100°C für 10 Minuten. Ersetzen Sie ihn alle 3 Jahre oder bei Beschädigung.

Wie ist die Filtersättigungsanzeige zu interpretieren?

Die Anzeige leuchtet rot: Wenn alle LEDs rot sind, muss der Fettfilter gereinigt werden (alle 40 Stunden). Wenn zusätzlich die LEDs L2 und L3 blinken, muss der Kohlefilter gereinigt werden (alle 160 Stunden).

Wie setze ich die Sättigungsanzeige nach der Reinigung zurück?

Nach der Reinigung der Filter halten Sie die Tasten T1 und T3 gedrückt. Die LEDs L1, L2 und L3 blinken kurz rot und erlöschen dann, was den Reset anzeigt.

Wie aktiviere oder deaktiviere ich die Sättigungsanzeige des Kohlefilters?

Bei ausgeschalteter Haube halten Sie gleichzeitig T1 und T2 gedrückt. Zum Aktivieren: LEDs L1, L2, L3 leuchten auf, dann blinken L2 und L3. Zum Deaktivieren: Wiederholen Sie den Vorgang, die LEDs leuchten auf, dann leuchtet nur L1 und schließlich leuchten L1, L2, L3 erneut.

Welche Art von Beleuchtung verwendet die Haube?

Die Haube ist mit LED-Beleuchtung ausgestattet. Die LEDs haben eine bis zu 10-mal längere Lebensdauer als herkömmliche Lampen und ermöglichen eine Energieeinsparung von 90 %. Für den Austausch kontaktieren Sie den Kundendienst.

Welche Sicherheitsvorkehrungen muss ich beachten?

Trennen Sie vor der Reinigung oder Wartung immer die Stromversorgung. Verwenden Sie niemals offene Flammen unter der Haube. Frittieren muss überwacht werden. Betreiben Sie die Haube nicht ohne korrekt montierte Lampen oder Gitter. Verwenden Sie sie nicht als Ablagefläche.

Was tun bei einer Fehlfunktion?

Konsultieren Sie zuerst die vollständige Anleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an den autorisierten Kundendienst. Versuchen Sie keine Reparaturen selbst. Elektrische oder mechanische Änderungen sind untersagt.

BEDIENUNGSANLEITUNG Easy BL/F/50 ELICA

DE Montage- und Gebrauchsanweisung

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

! Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
! Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält.
! Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
! Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind, und somit extra erworben werden müssen.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

Warning

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet.

Alle Installations- und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen.

Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind.

Darauf achten, dass Kinder mit dem Gerät nicht spielen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden.

Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird.

Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollten die Anweisungen zur Wartung befolgt werden.

Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Reinigung und des Austauschs von Filtern führt zu Brandgefahr.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen, daher ist die in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Küchengerüche, sich streng an die Voschriften der örtlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größer als 4 Pa (4 x 10 ^-5 bar) sein.

Die Abzugsluft darf nicht in eine Ableitung der Rauch- bzw. Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. lassen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährdung führen.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol ■ einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

•Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

•Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern:

Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intesivstufe(n) nur bei externen Situationen. Wechseln Sie die Kohlefilter,

wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Diese Dunstabzugshaube wurde entwickelt, um im Umluftbetrieb betrieben zu werden.

Die Kochdünste und –Gerüche werden in das Innere der Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie durch den/die Fettfilter und den/die Kohlefilter, mit denen die Dunstabzugshaube ausgestattet sein MUSS, geleitet werden.

Befestigung

Die Installierung und der Stromanschluss dürfen nur von Fachpersonal ausgeführt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech an die Decke) ist mit einer (grün – gelben) Leitung ausgestattet welche an die Erdung des Hausanschlusses verbunden werden muss. Bild 7

ACHTUNG! Die überschüssige Netzleitung muss sicher verlegt werden (z.B. entfernt von Wärmequellen wie Lampen und anderem), bei nicht Beachtung dieser Anweisung könnten starke Schäden an dem Gerät oder einen elektrischen Schlag des Benutzers verursachen.

ACHTUNG! Das ersetzen der Netzleitung darf nur von einen genehmigten Kundendienst ausgeführt werden.

Montage

Diese Abzugshaube muss an der Decke montiert werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem muß die Wand/Decke das Gewicht der Abzugshaube tragen muss.

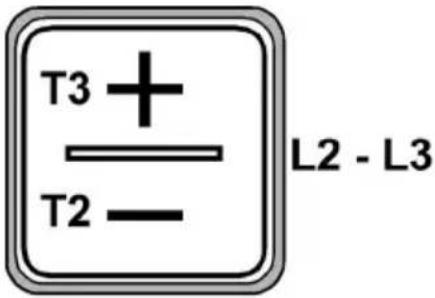

Betrieb

T1. Taste ON/OFF Lichter

T2. Taste für die Verringerung der Geschwindigkeit (Saugkraft)

OFF 1: mehrfach drücken um die Geschwindigkeit z verringern bis die Dunstabzugshaube ausgeschaltet wird

OFF 2: unabhängig von der Geschwindigkeit lange gedrückt halten

T3. Taste ON/Geschwindigkeitszunahme (Saugkraft) (1-2-3-Intensiv) / Timer

Die Intensive geschwindigkeit hat eine Dauer von 5 Min, danach wird automatisch die Geschwindigkeit 3 eingestellt.

Um die automatische Ausschaltung einzustellen (Timer) lange gedrückt halten;

Die Zeit der Ausschaltung variiert je nach der eingestellten Geschwindigkeit :

Geschwindigkeit 1: 20 Minuten

Geschwindigkeit 2: 15 Minuten

Geschwindigkeit 3: 10 Minuten

Intensive Geschwindigkeit: 5 Minuten

Indikator der Saturierung der Filter

Die Dunstabzugshaube zeigt an wenn die Pflege der Filter nötig ist :

Fettfilter (ca. alle 40 Stunden Nutzung): alle LED mit rotem Licht

Aktivkohlefilter (ca. alle 160 Stunden Nutzung): alle LED mit rotem Licht, die LED L2 und L3 blinken

Reset der Saturation der Filter

Nachdem die Pflege der Filter durchgeführt wurde drücken sie lange die Tasten T1 e T3 gedrückt, die LED L1, L2 und L3 blinken kurze Zeit in rot bis sie anschließend vorkommen ausgeschaltet werden.

Aktivierung des Indikators für die Saturation des Aktivkohlefilters

Dieser Indikator ist normalerweise ausgeschaltet. Um ihn einzuschalten gehen Sie wie folgt vor:

Drücken Sie bei ausgeschalteter Dunstabzugshaube lange und gleichzeitig die Tasten T1 e T2 gedrückt: zuerst geht L1 dann auch L2 und L3 an, anschließend, wenn die Tasten losgelassen werden blinken die LED L2 und L3 kurz um die Aktivierung anzuzeigen.

Deaktivierung des LED für die Saturation des Kohlefilters: wiederholen sie den oben genannten Vorgang, zuerst leuchten gleichzeitig die LED L1, L2 und L3 dann nur L1, anschließend beim loslassen der Tasten, leuchten erneut die LED L1, L2 und L3, um die Deaktivierung anzuzeigen.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. KEINE

WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG

VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Bild 26-28

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss einmal monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 27

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter – sofern bei dem jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus – ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100° für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet. Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache deren der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%.

Sich für den Kauf der auszutauschenden LEDs mit dem technischen Kundendienst in Verbindung setzen.
