Easy BL/F/50 - Hotte aspirante ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ELICA
Modèle	Easy BL/F/50
Installation	Fixation au plafond
Version d'utilisation	Filtrante avec recyclage d'air (filtre à charbon actif requis)
Éclairage	LED longue durée, 10 fois supérieure aux ampoules traditionnelles, 90% d'économie d'énergie
Niveaux de vitesse	4 (1, 2, 3, Intensive). La vitesse intensive dure environ 5 minutes puis repasse en vitesse 3
Minuteur (arrêt automatique)	Oui, programmable. Durée variable selon la vitesse réglée
Indicateur de saturation des filtres	Oui : filtre à graisse toutes les 40 heures (LED rouges), filtre à charbon toutes les 160 heures (LED L2 et L3 clignotantes)
Filtre à graisse	Métallique lavable au lave-vaisselle (cycle doux) ou à la main. Nettoyage mensuel recommandé
Filtre à charbon actif (optionnel)	Lavable à l'eau chaude ou au lave-vaisselle à 65°C. Séchage au four à 100°C pendant 10 min. Remplacement tous les 3 ans ou si endommagé
Distance minimale de sécurité (table de cuisson)	50 cm pour cuisinières électriques, 65 cm pour gaz ou mixtes
Entretien	Nettoyage extérieur avec chiffon humide et détergent neutre. Ne pas utiliser d'alcool ni d'abrasifs
Sécurité	Coupure automatique en cas de saturation des filtres ? Non, simple indicateur. Arrêt par minuterie. Protection contre les flammes nues. Déconnexion électrique avant entretien
Poids	Non spécifié dans la notice. Appareil lourd, nécessite deux personnes pour l'installation
Alimentation électrique	Doit correspondre à l'étiquette à l'intérieur de la hotte
Raccordement	Direct au circuit électrique avec disjoncteur conforme
Matériau	Non spécifié
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - Easy BL/F/50 ELICA

Comment installer la hotte Elica Easy BL/F/50 ?

L'installation doit être effectuée par du personnel qualifié. La hotte se fixe au plafond. Respectez une distance minimale de 50 cm au-dessus d'une cuisinière électrique et 65 cm pour une cuisinière à gaz. Utilisez les chevilles fournies adaptées au plafond. L'appareil est lourd, nécessite deux personnes.

Quels sont les niveaux de vitesse et comment fonctionne le minuteur ?

La hotte dispose de 4 vitesses : 1, 2, 3 et Intensive. La vitesse intensive dure environ 5 minutes puis revient automatiquement en vitesse 3. Pour programmer l'arrêt automatique, appuyez longuement sur le bouton T3 ; la durée dépend de la vitesse réglée.

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Le lavage au lave-vaisselle peut provoquer une décoloration sans affecter le filtrage.

Comment entretenir le filtre à charbon actif ?

Le filtre à charbon actif (si votre hotte est en version recyclage) peut être lavé tous les deux mois à l'eau chaude ou au lave-vaisselle à 65°C. Séchez-le au four à 100°C pendant 10 minutes. Remplacez-le tous les 3 ans ou s'il est endommagé.

Comment interpréter l'indicateur de saturation des filtres ?

L'indicateur s'allume en rouge : si toutes les LED sont rouges, cela signifie que le filtre à graisse doit être nettoyé (toutes les 40 heures). Si les LED L2 et L3 clignotent en plus, le filtre à charbon doit être nettoyé (toutes les 160 heures).

Comment réinitialiser l'indicateur de saturation après nettoyage ?

Après avoir nettoyé les filtres, maintenez enfoncés les boutons T1 et T3. Les LED L1, L2 et L3 clignotent brièvement en rouge puis s'éteignent, indiquant la réinitialisation.

Comment activer ou désactiver l'indicateur de saturation du filtre à charbon ?

Avec la hotte éteinte, maintenez enfoncés T1 et T2 simultanément. Pour activer : les LED L1, L2, L3 s'allument puis L2 et L3 clignotent. Pour désactiver : répétez l'opération, les LED s'allument puis seulement L1 s'allume et enfin L1, L2, L3 s'allument de nouveau.

Quel type d'éclairage utilise la hotte ?

La hotte est équipée d'un éclairage LED. Les LED ont une durée de vie jusqu'à 10 fois supérieure aux ampoules traditionnelles et permettent une économie d'énergie de 90 %. Pour le remplacement, contactez le service après-vente.

Quelles précautions de sécurité dois-je respecter ?

Débranchez toujours l'alimentation avant nettoyage ou entretien. N'utilisez jamais de flammes nues sous la hotte. La friture doit être surveillée. Ne faites pas fonctionner la hotte sans les lampes ou la grille correctement montées. Ne l'utilisez pas comme surface d'appui.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice complète. Si le problème persiste, contactez le service après-vente agréé. Ne tentez pas de réparations vous-même. Les modifications électriques ou mécaniques sont interdites.

MODE D'EMPLOI Easy BL/F/50 ELICA

FR Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes ; - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel ; - des environnements du type chambre d'hôtes.

! Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit.
! Lire attentivement les instructions: il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduit d'évacuation.
! Avant d'installer l'appareil, vérifiez qu'il n'y a aucun composant endommagé. Sinon, contactez votre revendeur et ne pas continuer l'installation.

Note: les pièces indiquées avec le symbole “(*)” sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pièces non fournies qui doivent être achetées.

La hotte peut avoir des configurations esthétiques différentes par rapport à ce qui est illustré dans les dessins de ce manuel, cependant les instructions pour l'utilisation, l'entretien et l'installation restent identiques.

Attention

Avant toute opération de nettoyage ou d'entretien, débranchez l'alimentation électrique en retirant la fiche ou en coupant l'interrupteur général.

Utilisez de gants de travail pour toute opération de nettoyage ou d'entretien.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillées ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles. La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR MOIS); cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

Ne pas flamber d'aliments sous la hotte.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, elles doivent être évitées de toute façon.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prend pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

Attention! Ne pas brancher l'appareil au réseau électrique avant que l'installation est complètement terminée.

En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez strictement les dispositions des règlements locales.

L'air ne doit pas être envoyé dans un conduit utiliser pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

N'utilisez jamais la hotte sans la grille montée correctement! La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation. En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

ATTENTION! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole

présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué conformément aux normes suivantes :

- Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental :

Allumer la hotte à la vitesse minimum pendant la cuisson et la laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utiliser la/les vitesse(s) accélérées que dans les cas extrêmes.

Remplacer le(s) filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses.

Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel afin d'optimiser le rendement et de

minimiser le bruit.

Utilisation

La hotte a été conçue pour être utilisée en version filtrante avec recyclage d'air.

Les fumées et les vapeurs de la cuisson sont aspirées à l'intérieur de la hotte, filtrées et purifiées en passant au travers de filtre(s) à graisse et de filtre(s) au charbon dont la hotte DOIT être pourvue.

Installation

L'installation, aussi bien électrique que mécanique doit être effectuée par du personnel qualifié.

La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 65cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Branchement électrique

La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte.

Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.

ATTENTION! L'élément B (support de fixation au plafond), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 7

ATTENTION! Faire particulièrement attention au nnement des fils, la non observance de ces indications it provoquer de graves dommages à l'appareil et/ou un lectrique à l'utilisateur ou à l'installateur.

Attention! Le remplacement du câble d'interconnexion doit être effectuée par le service technique autorisé.

Montage

Ce type de hotte doit être fixée au plafond.

Appareil excessivement lourd ; la manutention et l'installation de la hotte doivent être effectuées par deux personnes ou plus.

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Fonctionnement

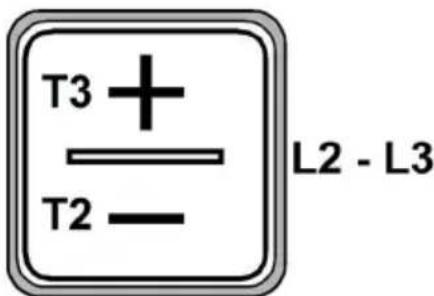

T1. Bouton ON/OFF lumières

T2. Bouton de diminution de la vitesse (puissance) d'aspiration

OFF 1: appuyez plusieurs fois pour diminuer la vitesse jusqu'à désactivez la hotte

OFF 2: à toute vitesse, maintenez appuyé longtemps

T3. Bouton ON/ augmentation de la vitesse (puissance) d'aspiration (1-2-3-Intensive) / Minuteur (Timer)

La vitesse intensive a une durée d'environ 5 minutes, puis la vitesse 3 est automatiquement réglée.

Pour programmer l'arrêt automatique (Minuterie) appuyer longtemps; le temps d'arrêt varie en fonction de la vitesse réglée:

Indicateur de saturation filtres

La hotte indique quand il est nécessaire d'effectuer l'entretien des filtres:

Filtre à graisse (toutes les 40 heures d'utilisation): toutes les LED avec lumière rouge

Filtre odeur à charbon actif (toutes les 160 heures de fonctionnement): toutes les LED avec lumière rouge, les LEDs L2 et L3 clignotent

Reset saturation filtres

Après avoir effectué l'entretien des filtres, appuyez et maintenez les boutons T1 et T3, les LEDs L1, L2 et L3 clignotent brièvement en rouge et puis s'éteignent définitivement.

Activation indicateur saturation filtre odeurs à charbon actif

Cet indicateur est normalement désactivé. Pour l'activer, procédez comme suit:

Avec la hotte éteinte, appuyez et maintenez pendant une longue période T1 et T2 simultanément: d'abord s'allume L1 puis L2 et L3 aussi, ensuite, quand les

touches sont relâchées, les LEDs L2 et L3 clignotent brièvement pour indiquer l'activation réussie.

Désactivation LED saturation du filtre à charbon:

répétez l'opération ci-dessus, d'abord s'allument simultanément les led L1, L2 et L3 et puis uniquement L1, ensuite, quand les touches sont relâchées, s'allument de nouveau les LED L1, L2 et L3, pour indiquer la désactivation réussie.

Entretien

Nettoyage

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détersifs liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Filtre anti-gras

Fig. 26-28

Il retient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Fig. 27

Retient les odeurs désagréables de cuisson.

Le filtre à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres – si prévu sur le modèle possédé – indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDS garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour l'achat des LED à remplacer, il faut contacter le service après-vente (assistance technique).
