Easy BL/F/50 - Kjøkkenvifte ELICA - Gratis bruksanvisning og manual

Produkttype	Avtrekkshette
Merke	ELICA
Modell	Easy BL/F/50
Installasjon	Takmontering
Bruksversjon	Filtrerende med luftresirkulering (kullfilter kreves)
Belysning	LED lang levetid, 10 ganger bedre enn tradisjonelle pærer, 90% energibesparelse
Hastighetsnivåer	4 (1, 2, 3, Intensiv). Intensiv hastighet varer i ca. 5 minutter, deretter går den tilbake til hastighet 3
Timer (automatisk stopp)	Ja, programmerbar. Varigheten varierer etter innstilt hastighet
Filtermetningsindikator	Ja: fettfilter hver 40. time (røde LED), kullfilter hver 160. time (LED L2 og L3 blinker)
Fettfilter	Metallisk, kan vaskes i oppvaskmaskin (skånsomt program) eller for hånd. Månedlig rengjøring anbefales
Aktivt kullfilter (valgfritt)	Kan vaskes i varmt vann eller i oppvaskmaskin ved 65°C. Tørkes i ovn ved 100°C i 10 min. Skiftes hvert 3. år eller hvis skadet
Minste sikkerhetsavstand (komfyrtopp)	50 cm for elektriske komfyrer, 65 cm for gass eller kombinerte
Vedlikehold	Utvendig rengjøring med fuktig klut og nøytralt rengjøringsmiddel. Ikke bruk alkohol eller skuremidler
Sikkerhet	Automatisk avstenging ved filtermetning? Nei, bare indikator. Stopp via timer. Beskyttelse mot åpen ild. Koble fra strømmen før vedlikehold
Vekt	Ikke spesifisert i manualen. Tungt apparat, krever to personer for installasjon
Strømforsyning	Må samsvare med etiketten på innsiden av hetten
Tilkobling	Direkte til elektrisk krets med godkjent strømbryter
Materiale	Ikke spesifisert
Garanti	Ikke spesifisert i manualen

Ofte stilte spørsmål - Easy BL/F/50 ELICA

Hvordan installere Elica Easy BL/F/50 hetten?

Installasjonen må utføres av kvalifisert personell. Hetten monteres i taket. Hold minst 50 cm avstand over elektrisk komfyr og 65 cm over gasskomfyr. Bruk medfølgende plugs egnet for taket. Apparatet er tungt, krever to personer.

Hva er hastighetsnivåene og hvordan fungerer timeren?

Hetten har 4 hastigheter: 1, 2, 3 og Intensiv. Intensiv hastighet varer i ca. 5 minutter, deretter går den automatisk tilbake til hastighet 3. For å programmere automatisk stopp, trykk og hold inne T3-knappen; varigheten avhenger av innstilt hastighet.

Hvordan rengjøre fettfilteret?

Det metalliske fettfilteret må rengjøres en gang i måneden. Du kan vaske det for hånd med et ikke-aggressivt rengjøringsmiddel eller i oppvaskmaskin på lav temperatur og kort program. Vask i oppvaskmaskin kan føre til misfarging uten å påvirke filtreringen.

Hvordan vedlikeholde aktivt kullfilter?

Det aktive kullfilteret (hvis hetten er i resirkuleringsversjon) kan vaskes annenhver måned i varmt vann eller i oppvaskmaskin ved 65°C. Tørk i ovn ved 100°C i 10 minutter. Skift det hvert 3. år eller hvis det er skadet.

Hvordan tolke filtermetningsindikatoren?

Indikatoren lyser rødt: hvis alle LED-ene er røde, betyr det at fettfilteret må rengjøres (hver 40. time). Hvis LED L2 og L3 i tillegg blinker, må kullfilteret rengjøres (hver 160. time).

Hvordan nullstille metningsindikatoren etter rengjøring?

Etter å ha rengjort filtrene, hold inne T1- og T3-knappene. LED L1, L2 og L3 blinker kort rødt og slukker deretter, noe som indikerer nullstilling.

Hvordan aktivere eller deaktivere metningsindikatoren for kullfilteret?

Når hetten er av, hold inne T1 og T2 samtidig. For å aktivere: LED L1, L2, L3 tennes, deretter blinker L2 og L3. For å deaktivere: gjenta prosedyren, LED-ene tennes, deretter bare L1 tennes, og til slutt tennes L1, L2, L3 igjen.

Hvilken type belysning bruker hetten?

Hetten er utstyrt med LED-belysning. LED-ene har opptil 10 ganger lengre levetid enn tradisjonelle pærer og gir 90 % energibesparelse. For utskifting, kontakt kundeservice.

Hvilke sikkerhetstiltak må jeg følge?

Koble alltid fra strømmen før rengjøring eller vedlikehold. Bruk aldri åpen ild under hetten. Fritering må overvåkes. Ikke bruk hetten uten at lamper eller grill er riktig montert. Ikke bruk den som støtteflate.

Hva gjør jeg ved feil?

Se først i den fullstendige manualen. Hvis problemet vedvarer, kontakt autorisert service. Ikke prøv å reparere selv. Elektriske eller mekaniske endringer er forbudt.

BRUKSANVISNING Easy BL/F/50 ELICA

NO Instrukser for montering og bruk

Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.

! Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg om at den følger med.
! Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon, bruk og sikkerhet.
! Ikke utfør elektriske eller mekaniske endringer på produktet eller på avtrekksrørene.
! Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta kontakt med forhandleren og ikke fortsette med installasjonen.

MERK: De delene som er merket med symbolet “(*)” er ekstrautstyr som kun leveres med noen modeller, eller er deler som ikke leveres, men må anskaffes separat.

Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

Advarsel

Før det utføres et hvilket som helst vedlikehold eller rengjøring må hetten kobles fra strømmen, enten ved å dra ut støpselet eller ved å kutte strømmen i hele huset.

Bruk alltid arbeidshansker under hele installasjonen og når det utføres vedlikehold.

Dette apparatet kan benyttes av barn fra 8 år og oppover og av personer med svekkede fysiske, følelsesmessige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til å ta apparatet i bruk på en sikker måte og er informert om tilhørende farer.

Rengjøring og vedlikehold må ikke utføres av barn, med mindre de overvåkes.

Rommet må være tilstrekkelig ventilert hvis hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.

Hetten må rengjøres ofte både innvendig og utvendig (MINST EN GANG I MÅNED), ta hensyn til informasjonene skrevet i bruksanvisning og vedlikehold håndbok.

Manglende overholdelse av rengjørings indikasjon samt som erstatning og rengjør av filter kan føre til brann fare.

Det er strengt forbudt å lage flambert mat under hetten.

Frie flammer kan skade filtrene og medføre brann og må derfor alltid unngås.

Frityrsteking må overvåkes for å unngå at oljen blir for varm og antennes.

VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli varme når koketoppen er i drift.

Vær oppmerksom! Ikke kobl apparatet til strømnettet før installasjonen er helt ferdig.

Når det gjelder tekniske mål og sikkerhet for røykuttak, følg nøye alle lokale forskrifter og regler.

Oppsugd luft må ikke føres inn i et rør som benyttes som uttak for apparater med gassforbrenning eller annen brensel.

Ikke bruk hetten uten lyspære eller med feilmontert lyspære, da det finnes fare for elektriske støt.

Ikke bruk hetten med feilmontert rist!

Hetten må ALDRI brukes som støtteflate, med mindre dette er uttrykkelig indikert.

Bruk kun de festeskruene som leveres sammen med apparatet for å utføre installasjonen eller, hvis de ikke utleveres, kjøp riktige skruer. Bruk riktig lengde på skruene som er oppført i Installasjonsveiledningen. Vennligst ta kontakt med et autorisert servicesenter eller lignende kvalifisert personell hvis man er i tvil.

VÆR OPPMERKSOM! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan føre til elektriske farer.

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet på produktet eller på papirer som følger med viser at dette produktet ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold til lokale normer for kassering av avfall. For videre informasjon om behandling, gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor, renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter etter at matlagingen er ferdig. ∅k hastigheten kun ved store mengder røyk og damp og bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere effektivitet og minimere støy.

Bruksmåte

Ventilatorhetten er laget for å brukes i filtrerende funksjon med indre resirkulering.

Røyk og damp fra matlaging blir sugd opp av ventilatoren, filtrert og renset ved at de blåses ut gjennom fettfilteret / -filtrene og karbonfilteret / -filtrene som ventilatoren MÅ være utstyrt med.

Installasjon

Installasjonen, både den elektriske og mekaniske, må utføres av teknisk kvalifisert personale.

Minimumsavstanden mellom koketoppen og undersiden av kjøkkenventilatoren må ikke være på mindre enn 50cm når det gjelder elektriske kokeplater og 65cm når det gjelder gassbluss og kombinerte koketopper.

Produktet er ment å skulle ha direkte tilslutning til strømnettet. Koble derfor til en godkjent topolet bryter som garanterer fullstendig frakobling fra elnettet under forhold hvor overspenning i kategori III forekommer, i henhold til installasjonsreglene.

MERK! Del B (festebøylen under taket), er utstyrt med strømledning (gul-grønn) som må jordes til boligens elektriske anlegg.

Fig. 7

ADVARSEL! Vær spesielt forsiktig med hvor den ekstra ingen legges. Ikke-overholdelse av denne anvisningen forårsake alvorlige skader på apparatet og/eller elektrisk k hos brukeren eller installatøren.

Advarsel! Utskifting av forbindelseskabelen må utføres av autorisert kundeservice.

Montering

Denne typen avtrekk skal festes i taket.

Dette produktet er svært tungt. Flytting og installasjon av kjøkkenventilatoren må derfor utføres av to eller flere personer.

Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle ventilatorhettens vekt.

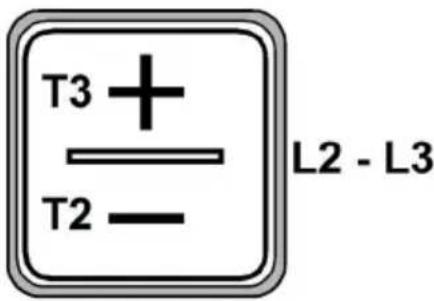

Funksjon

T1. Knapp ON/OFF lys

T2. Knapp for redusering av hastighet (styrke) av oppsuging

OFF 1: Trykk flere ganger for å redusere hastighet fram til du slår av hetten

OFF 2: Ved hvilken som helst hastighet hold knappen trykket inn lenge

T3. Knapp ON/øking av (styrke) av oppsuging (1-2-3-Intensiv) / Timer

Hastighet intensiv varer for cirka 5 minutter, etter det, reduseres hastighet automatisk til hastighet 3.

For å planlegge automastisk avkobling (Timer) hold lenge knappen trykket;

Tid før av-kobling varierer i forhold til bestemt hastighet:

hastighet 1: 20 minutter

hastighet 2: 15 minutter

hastighet 3: 10 minutter

hastighet intensiv: 5 minutter

Framviser av oppfyllelser av filter

Hetten viser när det er nødvendig å gjøre vedlikehold av filtrer:

Fett filter (hver 40 timer av bruk): alle led slås på med rødt lys

Lukt filter med aktiv karbonium (hver 160 timer av bruk):

alle led slås på med rødt lys, led-en L2 og L3 blinker

Reset oppfyllelse av filter

Etter at vedlikehold av filteret har tatt sted trykk lenge knappen

T1 og T3, led L1, L2 og L3 vil da blink kort tid rødt og deretter kobles av definitivt.

Aktivasjon av framviser for lukt filter i aktiv karbonium

Denne framviser er vanligvis avkoblet. For å koblen den på se følgende indikasjoner:

Ved av-koblet hetten hold inte knappen lenge, samtidig med T1 e T2 knapper: først slås det på L1 og deretter L2 og L3 deretter ved å slutte å trykke på knappene, L2 og L3 vil blinke for kort tid for å bekrefte korrekt behandling av prosedyre.

Avkobling av LED for oppfyllelse av Karbonium filter:

gjenta operasjonen overnevt, først trykker man samtidig på led L1, L2 e L3 deretter bare L1, etter det ved å slutte å trykke på knappene, vil L1, L2 og L3 led aktiveres på nytt.

Vedlikehold

Rengjøring

Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel. VERKT∅Y ELLER APPARATER SKAL IKKE BRUKES TIL RENGJ∅RING!

Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!

Fettfilteret

Fig. 26-28

Fanger kokefettpartikler.

Dette må rengjøres en gang i måneden (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen), med milde (ikke aggressive) rengjøringsmidler, for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt ikke.

Holder tilbake ubehagelige lukter fra matlaging.

Karbonfilteret kan vaskes annenhver måned (eller når det elektroniske systemet viser at filteret er skittent – hvis din modell har denne funksjonen) i varmt vann og med egnede rengjøringsmidler, eller i oppvaskmaskin ved 65°C (hvis man vasker det i oppvaskmaskin må det vaskes med full syklus uten annen oppvask i maskinen).

Vri ut overflødig vann uten å ødelegge filteret, og sett det deretter i stekeovnen ved 100°C i 10 minutter for å tørke det ordentlig.

Skift ut "madrassen" hvert 3. år og ellers hver gang stoffet er skadet.

Utskifting av lyspærer

LED-lysene garanterer optimal belysning, har opptil 10 ganger lengre varighet enn tradisjonelle lyspærer og tillater en strømsparing på 90 %.

For kjøp av lysdioder som må skiftes ut, vennligst kontakt teknisk støtte.

Produktet er designet, testet og produceret i henhold til:

- Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

For at programmere den automatiske slukning (Timer) hold tasten trykket ned i lang tid;
