Easy BL/F/50 - Köksfläkt ELICA - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	ELICA
Modell	Easy BL/F/50
Installation	Takmontering
Användningsversion	Filtrerande med luftrecirkulation (aktivt kolfilter krävs)
Belysning	Långvarig LED, 10 gånger bättre än traditionella lampor, 90 % energibesparing
Hastighetsnivåer	4 (1, 2, 3, Intensive). Intensivhastigheten varar cirka 5 minuter och återgår sedan till hastighet 3
Timer (automatisk avstängning)	Ja, programmerbar. Varierande tid beroende på inställd hastighet
Filtermättnadsindikator	Ja: fettfilter var 40:e timme (röda lysdioder), kolfilter var 160:e timme (Lysdioder L2 och L3 blinkar)
Fettfilter	Metall, tvättbart i diskmaskin (skonsam cykel) eller för hand. Månatlig rengöring rekommenderas
Aktivt kolfilter (tillval)	Tvättbart i varmt vatten eller i diskmaskin vid 65 °C. Torkning i ugn vid 100 °C i 10 min. Byt ut vart tredje år eller om skadat
Minsta säkerhetsavstånd (spishäll)	50 cm för elektriska spisar, 65 cm för gas eller blandspisar
Underhåll	Utvändig rengöring med fuktig trasa och neutralt rengöringsmedel. Använd inte alkohol eller slipmedel
Säkerhet	Automatisk avstängning vid filtermättnad? Nej, endast indikator. Avstängning via timer. Skydd mot öppen låga. Koppla bort strömmen före underhåll
Vikt	Ej specificerad i manualen. Tung apparat, kräver två personer vid installation
Strömförsörjning	Måste motsvara etiketten inuti fläkten
Anslutning	Direkt till elnätet med godkänd strömbrytare
Material	Ej specificerat
Garanti	Ej specificerad i manualen

Vanliga frågor - Easy BL/F/50 ELICA

Hur installerar man fläkten Elica Easy BL/F/50 ?

Installationen ska utföras av kvalificerad personal. Fläkten monteras i taket. Håll ett minsta avstånd på 50 cm ovanför en elektrisk spis och 65 cm för en gasspis. Använd medföljande pluggar som är lämpliga för taket. Apparaten är tung, kräver två personer.

Vilka hastighetsnivåer finns och hur fungerar timern ?

Fläkten har 4 hastigheter: 1, 2, 3 och Intensive. Intensivhastigheten varar cirka 5 minuter och återgår sedan automatiskt till hastighet 3. För att programmera automatisk avstängning, tryck länge på knapp T3; tiden beror på inställd hastighet.

Hur rengör man fettfiltret ?

Det metalliska fettfiltret ska rengöras en gång i månaden. Du kan tvätta det för hand med ett milt rengöringsmedel eller i diskmaskin vid låg temperatur och snabb cykel. Diskmaskinstvätt kan orsaka missfärgning utan att påverka filtreringen.

Hur underhåller man aktivt kolfilter ?

Aktivt kolfilter (om din fläkt är i recirkulationsversion) kan tvättas varannan månad i varmt vatten eller i diskmaskin vid 65 °C. Torka den i ugn vid 100 °C i 10 minuter. Byt ut den vart tredje år eller om den är skadad.

Hur tolkar man filtermättnadsindikatorn ?

Indikatorn lyser rött: om alla lysdioder är röda betyder det att fettfiltret måste rengöras (var 40:e timme). Om lysdioderna L2 och L3 dessutom blinkar måste kolfiltret rengöras (var 160:e timme).

Hur återställer man mättnadsindikatorn efter rengöring ?

Efter att ha rengjort filtren, håll ner knapparna T1 och T3. Lysdioderna L1, L2 och L3 blinkar kort i rött och släcks sedan, vilket indikerar återställning.

Hur aktiverar eller avaktiverar man mättnadsindikatorn för kolfiltret ?

Med fläkten avstängd, håll ner T1 och T2 samtidigt. För aktivering: lysdioderna L1, L2, L3 tänds och sedan blinkar L2 och L3. För avaktivering: upprepa proceduren, lysdioderna tänds och sedan tänds endast L1 och slutligen tänds L1, L2, L3 igen.

Vilken typ av belysning använder fläkten ?

Fläkten är utrustad med LED-belysning. Lysdioderna har en livslängd upp till 10 gånger längre än traditionella lampor och möjliggör en energibesparing på 90 %. För byte, kontakta kundtjänst.

Vilka säkerhetsåtgärder måste jag följa ?

Koppla alltid bort strömmen före rengöring eller underhåll. Använd aldrig öppen låga under fläkten. Fritering måste övervakas. Använd inte fläkten utan lampor eller galler korrekt monterade. Använd den inte som stödyta.

Vad gör jag vid funktionsfel ?

Konsultera först hela manualen. Om problemet kvarstår, kontakta auktoriserad service. Försök inte reparera själv. Elektriska eller mekaniska modifieringar är förbjudna.

BRUKSANVISNING Easy BL/F/50 ELICA

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp.

Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som filterversion med intern återcirkulation.

Matoset och rökångorna sugs ut av fläkten, filtreras och renas genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE vara utrustad.

Installation

Säväl den elektriska som den mekaniska installationen skall utföras av kvalificerad personal

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall överensstämma med den angivna spänningen på märkplåten som sitter på fläktens insida.

Produkten är avsedd för direktanslutning och därför skall en tvåpolig typgodkänd strömbrytare appliceras som garanterar en fullkomlig fränkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING! Detalj B (fixeringsbygel), är försedd med en ledning (gul-grön) som skall anslutas med hemmets elektriska jordanläggning. Fig. 7

! WARNING! Vik särskild uppmärksamhet åt överflödig kabel, i det fall denna anvisning inte respekteras kan allvarliga skador uppstå på apparaten och/eller användaren eller installatören utsättas för elektrisk urladdning.

Varning! Byte av anslutningskabeln skall utföras av auktoriserad servicetekniker.

Montering

Denna typ av fläkt skall fixeras i taket.

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

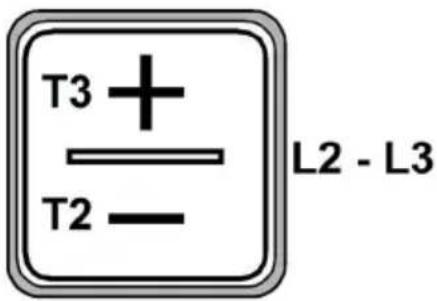

Funktion

T1. Knapp för ljus ON/OFF

T2. Knapp för minskning av sughastighet (effekt)

OFF 1: tryck flera gånger för att minska hastigheten tills fläkten släcks

OFF 2: håll knappen intryckt länge på vilken knapp som helst

T3. Knapp ON/ökning av sughastigheten (effekt) (1-2-3-Intensiv) /Timer

Den intensiva hastigheten varar cirka 5 minuter, varefter hastighet 3 ställs in automatiskt.

För att programmera den automatiska släckningen (Timer) håll knappen intryckt länge;

Släckningstiden varierar beroende på den inställda hastigheten:

Hastighet 1: 20 minuter

Hastighet 2: 15 minuter

Hastighet 3: 10 minuter

Intensiv hastighet: 5 minuter

Indikator för filtermättning

Fläkten indikerar när det behövs underhåll av filtren:

Fettfiltret (cirka var 40:e drifttimme): alla Led med rött ljus

Odörfilter med aktivt kol (cirka var 160:e drifttimme): alla

Led med rött ljus, led L2 och L3 blinkar

Återställning av filtrens mättning

Efter att filtrens underhåll utförts, tryck länge på knapp T1 och T3, led L1, L2 och L3 blinkar kort med rött ljus för att sedan slockna definitivt.

Aktivering av indikatorn för aktiva kolfilters mättning

Denna indikator är normalt avaktiverad. Gå tillväga på följande sätt för att aktivera den::

Med fläkten släckt, tryck länge och samtidigt på T1 och T2: först tänds L1 sedan också L2 och L3 varefter L2 och L3 då knapparna släppts, blinkar kort för att indikera att aktivering skett.

Avaktivering av LED för kolfiltrets mättning: upprepa ovanstående åtgärd, först tänds L1, L2 och L3 samtidigt, sedan bara L1, varefter L1, L2 och L3 tänds på nytt då

knappen släppts upp för att indikera att avaktivering skett.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 26-28

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfilter (gäller endast filterversionen)

Fig. 27

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

För inköp av de lysdioder som ska bytas ut ska du vända dig till den tekniska supporten.

Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen när lyspæren skal byttes ut.

Kullfilter (kun med resirkulering av luften)

Fig. 27
