Produkttyp	Köksfläkt
Märke	Elica
Modell	Easy IX/F/50
Bredd	50 cm
Djup	30 cm
Höjd	15 cm
Vikt	8 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	120 W
Maximal ljudnivå	55 dB
Maximalt luftflöde	600 m³/h
Installationstyp	Inbyggbar
Material	Rostfritt stål
Fettfilter	Tvättbart aluminiumfilter
Belysning	2 halogenlampor på 40 W vardera
Reglage	Mekaniska tryckknappar
Antal hastigheter	3
Luftutloppets diameter	150 mm
Energiklass	C
Garanti	2 år
Underhåll	Regelbunden rengöring av fettfilter och rostfri yta
Säkerhet	Automatisk avstängning vid överhettning
Reservdelar	Finns hos Elicas kundtjänst
Reparationsbarhet	Reparationsindex: 7.0/10

Vanliga frågor - Easy IX/F/50 ELICA

Hur installerar man köksfläkten Elica Easy IX/F/50?

Installationen ska utföras av en kvalificerad fackman. Följ säkerhetsavstånden till spisen (minst 65 cm för elektrisk spis, 75 cm för gasspis). Använd medföljande mall för borrning.

Hur rengör man fettfiltret?

Aluminiumfiltret kan diskas i diskmaskin eller för hand med varmt vatten och rengöringsmedel. Torka det helt innan du sätter tillbaka det. Rengör det varje månad.

Vad gör man om fläkten inte startar?

Kontrollera strömförsörjningen och jordfelsbrytaren. Om problemet kvarstår kan motorn eller strömbrytaren vara trasig. Kontakta kundtjänst.

Går det att byta halogenlamporna?

Ja, halogenlamporna (G4, 40 W) är lätta att byta. Stäng av fläkten och låt den svalna innan du byter.

Hur minskar man bullret från fläkten?

Använd lägre hastigheter för mindre buller. Kontrollera att filtren är rena och att installationen är stabil. En slät avluftskanal minskar också bullret.

Kan fläkten fungera i recirkulationsläge?

Ja, det går att installera ett recirkulationssats med kolfilter (ingår ej). Då återförs luften till rummet.

Vilken rekommenderas installationshöjd?

För elektrisk spis ska fläkten vara 65–75 cm ovanför spisytan. För gasspis, planera 75–85 cm.

Hur beställer man reservdelar?

Kontakta Elicas kundtjänst eller en auktoriserad återförsäljare. Ha artikelnumret som anges i manualen till hands.

Är fläkten kompatibel med ett 125 mm utomhusuttag?

Nej, utloppets diameter är 150 mm. Använd en adapter om det behövs, men det kan minska prestandan.

Hur underhåller man den rostfria ytan?

Rengör med en mjuk trasa och ett specialrengöringsmedel för rostfritt stål. Undvik slipande medel som repar ytan.

BRUKSANVISNING Easy IX/F/50 ELICA

SV Monterings- och bruksanvisningar

Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat bruk.

! Det är viktigt att spara denna instruktionsbok så att den när som helst är tillgänglig för framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall instruktionsboken alltid följa med produkten.
! Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande installation, användning och säkerhet.
! Utför inga elektriska eller mekaniska ändringar på produkten eller avledningskanalerna.
! Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i sådant fall återförsäljaren innan installationen utförs.

OBS: Delar som är märkta med symbolen “(*)” är extra tillbehör som endast medlevereras med vissa modeller, eller icke medlevererade delar som skall införskaffas separat.

Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok men alla anvisningar för användning, underhåll och installation förblir desamma.

Varningsföreskrifter

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhållsingrepp.

Apparaten får användas av barn från 8 års ålder eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten.

Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Rengörings- och underhållsingrepp får inte utföras av barn utan uppsikt.

Lokalen skall vara ordentligt ventilerad

när köksfläkten används tillsammans med andra apparater vilka drivs med gas och andra typer av bränsle.

Fläktkåpan ska rengöras regelbundet både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i instruktionerna för skötsel måste emellertid följas.

Om reglerna för rengöring av fläktkåpan samt utbyte och rengöring av filtren inte observeras kan detta medföra brandrisk.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen.

Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

WARNING: När spishällen är i funktion kan tillgängliga delar av fläkten hettas upp.

Använd endast den typ av lampor som anges i denna handbok i kapitles Underhåll/Byte av lampa när lampan skall bytas ut.

Varning! Anslut inte apparaten till elnätet innan installationen är helt slutförd.

Vad beträffar de tekniska föreskrifter och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Fläkten får aldrig användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Använd endast de medlevererade fixeringsskruvarna eller införskaffa skruvar av korrekt typ. Använd skruvar med rätt längd enligt föreskrifterna i Installationsguiden. I händelse av tvivel, kontakta Servicekontoret eller behörig personal.

VARNING! I det fall skruvar och fixeringsanordningar inte installeras enligt dessa instruktioner kan elektriska risker uppstå.

Denna produkt är märkt enligt EG-direktiv 2012/19/EC beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli följden om produkten inte hanteras på rätt sätt.

Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning. Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.

För mer information om hantering, återvinning och återanvändning av denna produkt, var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där produkten inhandlades.

Apparat utformad, testad och tillverkad i enlighet med:

• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet. Använd den maximala diametern på ventilationssystemet som indikeras i denna manualen för att förbättra effektiviteten och minimera oljudet.

Användning

Fläkten har tillverkats för att användas som filterversion med intern återcirkulation.

Matoset och rökångorna sugs ut av fläkten, filtreras och renas genom fettfiltret/n och kolfiltret/n med vilket/a fläkten MÅSTE vara utrustad.

Installation

Säväl den elektriska som den mekaniska installationen skall utföras av kvalificerad personal

Minsta tillåtna avständ mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 50cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll.

Om spishällens instruktioner anger ett större avständ skall detta respekteras.

Elektrisk anslutning

Nätspänningen skall överensstämma med den angivna spänningen på märkplåten som sitter på fläktens insida.

Produkten är avsedd för direktanslutning och därför skall en tvåpolig typgodkänd strömbrytare appliceras som garanterar en fullkomlig fränkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

VARNING! Detalj B (fixeringsbygel), är försedd med en ledning (gul-grön) som skall anslutas med hemmets elektriska jordanläggning. Fig. 7

! WARNING! Vik särskild uppmärksamhet åt överflödig kabel, i det fall denna anvisning inte respekteras kan allvarliga skador uppstå på apparaten och/eller användaren eller installatören utsättas för elektrisk urladdning.

Varning! Byte av anslutningskabeln skall utföras av auktoriserad servicetekniker.

Montering

Denna typ av fläkt skall fixeras i taket.

Produkt med hög vikt. För flyttning och installation av fläktkåpan krävs minst två personer.

Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall vara tillräckligt hållfast för att bära upp fläktens vikt.

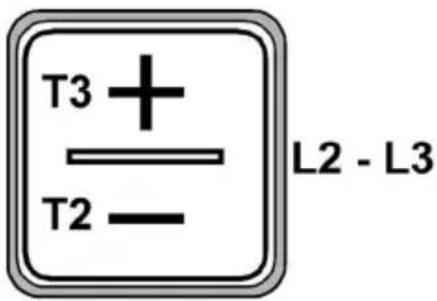

Funktion

T1. Knapp för ljus ON/OFF

T2. Knapp för minskning av sughastighet (effekt)

OFF 1: tryck flera gånger för att minska hastigheten tills fläkten släcks

OFF 2: håll knappen intryckt länge på vilken knapp som helst

T3. Knapp ON/ökning av sughastigheten (effekt) (1-2-3-Intensiv) /Timer

Den intensiva hastigheten varar cirka 5 minuter, varefter hastighet 3 ställs in automatiskt.

För att programmera den automatiska släckningen (Timer) håll knappen intryckt länge;

Släckningstiden varierar beroende på den inställda hastigheten:

Hastighet 1: 20 minuter

Hastighet 2: 15 minuter

Hastighet 3: 10 minuter

Intensiv hastighet: 5 minuter

Indikator för filtermättning

Fläkten indikerar när det behövs underhåll av filtren:

Fettfiltret (cirka var 40:e drifttimme): alla Led med rött ljus

Odörfilter med aktivt kol (cirka var 160:e drifttimme): alla

Led med rött ljus, led L2 och L3 blinkar

Återställning av filtrens mättning

Efter att filtrens underhåll utförts, tryck länge på knapp T1 och T3, led L1, L2 och L3 blinkar kort med rött ljus för att sedan slockna definitivt.

Aktivering av indikatorn för aktiva kolfilters mättning

Denna indikator är normalt avaktiverad. Gå tillväga på följande sätt för att aktivera den::

Med fläkten släckt, tryck länge och samtidigt på T1 och T2: först tänds L1 sedan också L2 och L3 varefter L2 och L3 då knapparna släppts, blinkar kort för att indikera att aktivering skett.

Avaktivering av LED för kolfiltrets mättning: upprepa ovanstående åtgärd, först tänds L1, L2 och L3 samtidigt, sedan bara L1, varefter L1, L2 och L3 tänds på nytt då

knappen släppts upp för att indikera att avaktivering skett.

Underhåll

Rengöring

Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd inte några verktyg eller instrument för rengöringen!

Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Fettfilter

Fig. 26-28

Detta suger upp fettpartiklar som bildas i samband med matlagningen.

Filtret skall rengöras en gång i månaden (eller när indikatorn för filtrets mättning – om sådan finns på er modell – anger att detta är nödvändigt), med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program.

Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

Kolfilter (gäller endast filterversionen)

Fig. 27

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C (om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen).

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Byte av Lampor

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

För inköp av de lysdioder som ska bytas ut ska du vända dig till den tekniska supporten.

Bruk kun samme type lyspære som indikeres i avsnittet vedlikehold/utbytting av lyspære i denne veiledningen när lyspæren skal byttes ut.

Kullfilter (kun med resirkulering av luften)

Fig. 27
