| Tipo de producto | Campana extractora |
| Marca | ELICA |
| Modelo | Easy BL/F/50 |
| Instalación | Fijación al techo |
| Versión de uso | Filtrante con reciclaje de aire (filtro de carbón activo requerido) |
| Iluminación | LED de larga duración, 10 veces superior a las bombillas tradicionales, 90% de ahorro de energía |
| Niveles de velocidad | 4 (1, 2, 3, Intensivo). La velocidad intensiva dura aproximadamente 5 minutos y luego vuelve a la velocidad 3 |
| Temporizador (apagado automático) | Sí, programable. Duración variable según la velocidad configurada |
| Indicador de saturación de filtros | Sí: filtro de grasa cada 40 horas (LED rojas), filtro de carbón cada 160 horas (LED L2 y L3 parpadeantes) |
| Filtro de grasa | Metálico lavable en lavavajillas (ciclo suave) o a mano. Limpieza mensual recomendada |
| Filtro de carbón activo (opcional) | Lavable con agua caliente o en lavavajillas a 65°C. Secado al horno a 100°C durante 10 min. Reemplazo cada 3 años o si está dañado |
| Distancia mínima de seguridad (placa de cocción) | 50 cm para cocinas eléctricas, 65 cm para gas o mixtas |
| Mantenimiento | Limpieza exterior con paño húmedo y detergente neutro. No usar alcohol ni abrasivos |
| Seguridad | ¿Corte automático en caso de saturación de filtros? No, solo indicador. Apagado por temporizador. Protección contra llamas abiertas. Desconexión eléctrica antes del mantenimiento |
| Peso | No especificado en el manual. Aparato pesado, requiere dos personas para la instalación |
| Alimentación eléctrica | Debe coincidir con la etiqueta en el interior de la campana |
| Conexión | Directa al circuito eléctrico con disyuntor conforme |
| Material | No especificado |
| Garantía | No especificada en el manual |
Preguntas frecuentes - Easy BL/F/50 ELICA
Preguntas de los usuarios sobre Easy BL/F/50 ELICA
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana extractora en formato PDF gratis! Encuentra tus instrucciones Easy BL/F/50 - ELICA y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Easy BL/F/50 de la marca ELICA.
MANUAL DE USUARIO Easy BL/F/50 ELICA
ES Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
! Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.
! Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
NOTA: Los particulares señalados con el símbolo “(*)” son accesorios opcionales preevistos solos en algunos modelos o no preevistos, que deben comprar aparte.
La campana puede ser diferente con respecto a los dibujos de este manual, aunque las instrucciones para su uso, la manutención y la instalación son las mismas.
Advertencias
Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.
Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
Es estrictamente prohibido flamear los alimentos bajo la campana.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.
Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
¡Atención! No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
No utilizar nunca la campana sin la rejilla montada correctamente!
La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación. En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.
¡ATENCIÓN! Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo ■ en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Utilización
La campana fue realizada para ser utilizada en la versión filtrante con recirculación interna.
El humo y el vapor de la cocción vienen aspirados en el interno de la campana, filtrados y depurados pasando a traves de el/los filtros de grasa y el/los filtros de carbón que DEBE ser suministrados con la campana.
Instalación
La instalación, eléctrica o mecanica, debe ser realizada por personas especializadas.
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión eléctrica debe corresponder con la tensión descripta en la etiqueta situada en el interno de la campana.
El producto es para conexión directa a la red de alimentación, aplicar un interruptor bipolar que asegure la desconexión completa de la red con las condiciones de categoría de sobretensión III, conforme a las reglas de instalación.
ATENCIÓN! El particolar B (estribo de fijación al techo), es dotado de conductor (amarillio-verde) que debe ser conectado con descarga a tierra de la conexión domestica. Fig. 7
ATENCIÓN! Prestar atención a la posición del cable en so, no observar las indicaciones pueden provocar graves as al aparato y/o shock eléctrico a las personas.
Atención! La sustitución del cable para la interconexión debe ser realizada por el servicio de asistencia técnica autorizada.
Montaje
Este tipo de campana extractora debe ser fijada al techo.
Producto con peso excesivo; la campana extractora debe ser transportada e instalada por dos o más personas.
La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.
Funcionamiento

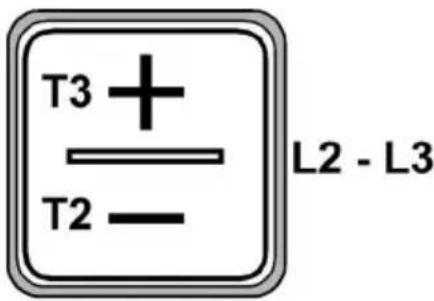

T1. Botón ON/OFF luces
T2. Botón disminución velocidad (potencia) de aspiración
OFF 1: presionar repetidamente para disminuir la velocidad hasta apagar la campana
OFF 2: a cualquier velocidad, mantener presionado
T3. Botón ON/aumento velocidad (potencia) de aspiración (1-2-3-Intensivo) / Timer
La velocidad intensiva tiene una duración de aproximadamente 5 minutos, después de la cual se activa automáticamente la velocidad 3.
Para programar el apagado automático (Timer) mantener presionado el botón;
El tiempo del apagado varia en base a la velocidad configurada :
Velocidad 1: 20 minutos
Velocidad 2: 15 minutos
Velocidad 3: 10 minutos
Velocidad intensiva: 5 minutos
Indicador de saturación filtros
La campana indica cuando es necesario realizar el mantenimiento de los filtros:
Filtro grasas (aproximadamente cada 40 horas de uso): todas las luces Led con luz roja.
Filtro olores a carbón activo (aproximadamente cada 160
horas de uso): todas las luces Led con luz roja, las luces led L2 y L3 son intermitentes
Reset saturación filtros
Después de haber realizado el mantenimiento de los filtros, mantener presionados los botones T1 y T3, las luces led L1,
L2 y L3 se encienden intermitentemente en rojo y luego se apagan definitivamente.
Activación indicador saturación filtro olores a carbón activo
Este indicador está normalmente desactivado. Para activarlo proceder como a continuación:
Con la campana apagada presionar y mantener presionados contemporáneamente T1 y T2: primero se enciende L1 y luego L2 y L3 después de lo cual y
liberando los botones, las led L2 y L3 se encienden intermitentemente brevemente para indicar la activación realizada.
Desactivación LED saturación filtro carbón: repetir la operación descrita anteriormente, primero se encienden contemporáneamente las luces led L1, L2 e L3 luego solo L1, después de lo cual y liberando los botones, se encienden nuevamente las luces led L1, L2 y L3 para indicar la activación realizada.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 26-28
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 27
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtro al carbón puede lavarse cada dos meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee.
Sustitución de la lámpara
La campana viene provista de un sistema de iluminación basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.
Compre los leds que se deben cambiar, solo a través del servicio de asistencia técnica.
Capta as partículas de gordura provenientes do cozimento.
