Easy BL/F/50 - Exaustor de cozinha ELICA - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	ELICA
Modelo	Easy BL/F/50
Instalação	Fixação no teto
Versão de uso	Filtrante com recirculação de ar (filtro de carvão ativado necessário)
Iluminação	LED de longa duração, 10 vezes superior às lâmpadas tradicionais, 90% de economia de energia
Níveis de velocidade	4 (1, 2, 3, Intensiva). A velocidade intensiva dura cerca de 5 minutos e depois retorna à velocidade 3
Temporizador (desligamento automático)	Sim, programável. Duração variável conforme a velocidade ajustada
Indicador de saturação dos filtros	Sim: filtro de gordura a cada 40 horas (LEDs vermelhos), filtro de carvão a cada 160 horas (LEDs L2 e L3 piscando)
Filtro de gordura	Metálico lavável na lava-louças (ciclo suave) ou à mão. Limpeza mensal recomendada
Filtro de carvão ativado (opcional)	Lavável em água quente ou na lava-louças a 65°C. Secagem no forno a 100°C por 10 min. Substituição a cada 3 anos ou se danificado
Distância mínima de segurança (fogão)	50 cm para fogões elétricos, 65 cm para gás ou mistos
Manutenção	Limpeza externa com pano úmido e detergente neutro. Não usar álcool nem abrasivos
Segurança	Corte automático em caso de saturação dos filtros? Não, apenas indicador. Desligamento por temporizador. Proteção contra chamas nuas. Desconexão elétrica antes da manutenção
Peso	Não especificado no manual. Aparelho pesado, requer duas pessoas para instalação
Alimentação elétrica	Deve corresponder à etiqueta dentro da coifa
Conexão	Direta ao circuito elétrico com disjuntor conforme
Material	Não especificado
Garantia	Não especificada no manual

Perguntas frequentes - Easy BL/F/50 ELICA

Como instalar a coifa Elica Easy BL/F/50?

A instalação deve ser realizada por pessoal qualificado. A coifa fixa-se no teto. Respeite uma distância mínima de 50 cm acima de um fogão elétrico e 65 cm para um fogão a gás. Use as buchas fornecidas adequadas ao teto. O aparelho é pesado, requer duas pessoas.

Quais são os níveis de velocidade e como funciona o temporizador?

A coifa possui 4 velocidades: 1, 2, 3 e Intensiva. A velocidade intensiva dura cerca de 5 minutos e depois retorna automaticamente à velocidade 3. Para programar o desligamento automático, pressione longamente o botão T3; a duração depende da velocidade ajustada.

Como limpar o filtro de gordura?

O filtro de gordura metálico deve ser limpo uma vez por mês. Pode lavá-lo à mão com um detergente não agressivo ou na lava-louças a baixa temperatura e ciclo rápido. A lavagem na lava-louças pode causar descoloração sem afetar a filtragem.

Como fazer a manutenção do filtro de carvão ativado?

O filtro de carvão ativado (se sua coifa estiver na versão recirculação) pode ser lavado a cada dois meses com água quente ou na lava-louças a 65°C. Seque-o no forno a 100°C por 10 minutos. Substitua-o a cada 3 anos ou se estiver danificado.

Como interpretar o indicador de saturação dos filtros?

O indicador acende em vermelho: se todos os LEDs estiverem vermelhos, significa que o filtro de gordura precisa ser limpo (a cada 40 horas). Se os LEDs L2 e L3 também piscarem, o filtro de carvão precisa ser limpo (a cada 160 horas).

Como redefinir o indicador de saturação após a limpeza?

Após limpar os filtros, mantenha pressionados os botões T1 e T3. Os LEDs L1, L2 e L3 piscam brevemente em vermelho e depois apagam, indicando a redefinição.

Como ativar ou desativar o indicador de saturação do filtro de carvão?

Com a coifa desligada, mantenha pressionados T1 e T2 simultaneamente. Para ativar: os LEDs L1, L2, L3 acendem e depois L2 e L3 piscam. Para desativar: repita a operação, os LEDs acendem, depois apenas L1 acende e finalmente L1, L2, L3 acendem novamente.

Que tipo de iluminação a coifa utiliza?

A coifa é equipada com iluminação LED. Os LEDs têm vida útil até 10 vezes superior às lâmpadas tradicionais e permitem economia de energia de 90%. Para substituição, contate o serviço pós-venda.

Quais precauções de segurança devo tomar?

Sempre desconecte a alimentação antes de limpeza ou manutenção. Nunca use chamas nuas sob a coifa. A fritura deve ser supervisionada. Não opere a coifa sem as lâmpadas ou a grelha montadas corretamente. Não a use como superfície de apoio.

O que fazer em caso de mau funcionamento?

Consulte primeiro o manual completo. Se o problema persistir, contate o serviço pós-venda autorizado. Não tente reparos por conta própria. Modificações elétricas ou mecânicas são proibidas.

MANUAL DE UTILIZADOR Easy BL/F/50 ELICA

PT Instruções para montagem e utilização

PT - Instruções para montagem e utilização

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozimento e é destinado exclusivamente para uso doméstico.

! É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certificar-se que o manual acompanhe o produto.
! Ler cuidadosamente as instruções: elas apresentam importantes informações sobre a instalação, uso e segurança.
! Não efetuar variações elétricas ou mecânicas no produto ou nos tubos de fuga.
! Antes de prosseguir com a instalação do dispositivo, verificar todos os componentes que não sejam danificados. Caso contrário, contatar o seu fornecedor e não prosseguir com a instalação.

Nota: As peças que apresentam o símbolo “(*)” são acessórios opcionais fornecidos somente em alguns modelos ou são peças que não acompanham o produto, mas que precisam ser adquiridas.

O exaustor pode ter estéticas diferentes a quanto ilustrado neste livrete, todavia as instruções de uso, manutenção e instalação permanecem as mesmas.

Advertências

Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.

Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.

Este aparelho pode ser usado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos

envolvidos.

As crianças não devem ser autorizadas a manipular os comandos ou brincar com o aparelho.

A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.

O local onde o aparelho será instalado, deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto a outros dispositivos de combustão de gás ou outros combustíveis.

O exaustor deve ser limpo regularmente, seja interna que externamente (PELO MENOS UMA VEZ POR MÊS), respeitando sobretudo o quanto expressamente indicado nas instruções de manutenção.

A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizado com a placa de fogão.

Para a substituição da lâmpada, utilizar apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

ATÊNÇÃO! Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.

Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O sistema de condutas desde aparelho não pode ser conectado a outro sistema de ventilação já existente que esteja sendo usado para qualquer outra finalidade, como descarga de fumos de aparelhos a gás ou outros combustíveis.

Não utilizar ou deixar o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.

Nunca utilizar o exaustor sem as grades montadas corretamente.

O exaustor NUNCA deve ser utilizado como uma superfície de apoio, a menos que não seja especificamente indicado.

Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.

Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de dúvida, consultar um centro de assistência autorizado ou pessoa qualificada similar.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento elétrico e eletrónico (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento de dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto, indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamento elétrico e eletrónico.

A eliminação deverá ser efetuada em conformidade com as normas ambientais locais para a eliminação de desperdícios.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

- Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental:

LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em função por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muita fumaça ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

A coifa foi realizada para ser utilizada na versão filtrante com recirculação interna.

Os fumos e vapores do cozimento são aspirados para dentro da coifa, filtrados e depurados passando através do(s) filtro(s) gordura e o(s) filtro(s) de carvão activado que DEVE FAZER PARTE da dotação da coifa.

Instalação

A instalação, tanto eléctrica quanto mecânica, deve ser efectuada por pessoal especializado.

A distância mínima entre a superfície de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 50cm no caso de fogões elétricos e 65cm no caso de fogões à gás ou combinados.

Se as instruções de instalação do fogão à gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Conexão elétrica

A tensão de rede deve corresponder à tensão indicada na etiqueta das características situada no interior da coifa.

O produto foi predisposto para a conexão directa à rede de alimentação, portanto, aplicar um interruptor bipolar em conformidade com as normas que assegure a desconexão completa da rede nas condições da categoria III de sobretensão, de acordo com as regras de instalação.

ATENÇÃO! A peça B (elemento de fixação ao tecto), é dotada de condutor (amarelo - verde) que deve ser conectado à terra da instalação eléctrica doméstica. Fig. 7

ATENÇÃO! Prestar muita atenção no posicionamento abo em excesso, a inobservância desta indicação pode provocar graves danos ao aparelho e/ou um choque rico no usuário ou no instalador.

Atenção! A substituição do cabo de interconexão deve ser efectuada pelo serviço de assistência técnica autorizado.

Montagem

Este tipo de exaustor deve ser fixado ao tecto.

Produto com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos duas ou mais pessoas.

O exaustor é dotado de buchas de fixação adequadas para a maior parte das paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação. A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.

Funcionamento

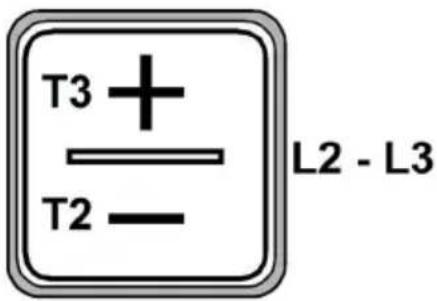

T1. Tecla ON/OFF Iuzes

T2. Tecla de diminuição da velocidade (potência) de aspiração

OFF 1: pressionar várias vezes para diminuir a velocidade até que o exaustor se desligue

OFF 2: em qualquer velocidade, mantê-la pressionada por longo tempo

T3. Tecla ON/aumento da velocidade (potência) de aspiração (1-2-3-Intensivo) / Timer

A velocidade intensiva há uma duração de 5 minutis, e logo após, passa automaticamente para a velocidade 3.

Para programar o desligamento automático (Timer) mantê-la pressionada por longo tempo; o tempo de desligamento varia de acordo com a velocidade definida:

Velocidade 1: 20 minutos

Velocidade 2: 15 minutos

Velocidade 3: 10 minutos

Velocidade intensiva: 5 minutos

Indicador de saturação dos filtros

O exaustor indica quando é necessário efetuar a manutenção dos filtros:

Filtro de gordura (a cada 40 horas cerca de funcionamento): todos os Leds com luzes vermelhas

Filtro de odores de carvão ativo (a cada 160 horas cerca de funcionamento): todos os Leds com luzes vermelhas, os leds L2 e L3 piscarão

Reset saturação dos filtros

Após haver efetuado a manutenção dos filtros, pressionar longamente as teclas T1 e T3, os leds L1, L2 e L3 piscarão brevemente de vermelho para depois desligar-se definitivamente.

Ativação dos indicadores de saturação do filtro de odor e carvão ativo

Este indicador está normalmente desativado. Para ativalo, proceder da seguinte forma:

Com o exaustor desligado pressionar contemporaneamente e manter pressionado por longo

tempo as teclas T1 e T2: primeiro se acenderá a L1 e depois também a L2 e L3, após isso, ao liberar as teclas, os leds L2 e L3 piscarão brevemente para indicar a ativação bem sucedida.

Desativação LED saturação do filtro de carvão: repetir a operação acima indicada, primeiro se acenderão contemporaneamente os leds L1, L2 e L3 e depois somente o L1, após o que, ao liberar as teclas se acenderão novamente os leds L1, L2 e L3, para indicar a ativação bem sucedida.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Fig. 26-28

O Filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido – indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

Filtro de carvão activo (só para a versão filtrante)

Fig. 27

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

O filtro de carvão pode ser lavado de dois em dois meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida deixe-o secar definitivamente no forno durante 10 minutos a 100 °C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Substituição das lâmpadas

A coifa è dotada de um sistema de iluminação baseada na tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a aquisição do led a substituir, procurar o serviço de assistência técnica
