Synthesis IX/A/100 - Emhætte ELICA - Gratis brugsanvisning og manual

Mærke	Elica
Model	Synthesis IX/A/100
Kategori	Emhætte
Installationstype	Køkkenhjørne (version udvendig aftræk eller indvendig recirkulation)
Bredde	100 cm
Strømforsyning	220-240 V ~ 50/60 Hz (ifølge typeskilt)
Antal hastigheder	Trinløs via kontrolkugle med pendul
Betjening	Kontrolkugle (pendul) – højre for sugning, venstre for belysning
Belysning	LED (høj effektivitet, 90% energibesparelse)
Fedtfilter	Metal, kan vaskes i opvaskemaskine (månedlig rengøring)
Aktivt kulfilter	Valgfrit til recirkulationsversion – vaskbart hver 2. måned, pude skal udskiftes hvert 3. år
Minimumsafstand fra kogeplade	50 cm (elektrisk) / 65 cm (gas eller kombi)
Luftgennemstrømning	Ikke specificeret (optimeret ved maksimal rørdiameter)
Støjniveau	Ikke specificeret
Sikkerhed	Afbryd før vedligeholdelse, brug i overensstemmelse med EN/IEC 60335 standarder
Vedligeholdelse	Udvendig rengøring med fugtig klud og neutralt rengøringsmiddel (ingen alkohol eller skuremidler)
Udskiftning af lamper	Kun af autoriseret teknisk service
Overensstemmelse	WEEE-direktiver (genbrug), sikkerheds- og ydeevnestandarder
Medfølgende tilbehør	Dyvler, skruer, monteringsbeslag, støttestruktur (aftræksrør medfølger ikke)
Garanti	Kontakt forhandleren (ikke specificeret i vejledningen)

Ofte stillede spørgsmål - Synthesis IX/A/100 ELICA

Hvordan installeres emhætten Elica Synthesis IX/A/100 ?

Installationen skal udføres af en kvalificeret installatør. Emhætten er designet til at placeres i et køkkenhjørne. Følg monteringsanvisningerne i vejledningen nøje, og brug de korrekte dyvler til væggen. Til udvendig aftræksversion sluttes et aftræksrør (medfølger ikke) til den øverste luftudgang. Til recirkulationsversion installeres et aktivt kulfilter og en afviser.

Hvilken minimumsafstand skal jeg overholde mellem emhætten og kogepladen?

Minimumsafstanden mellem kogepladens overflade og den nederste del af emhætten er 50 cm for elektriske komfurer og 65 cm for gas- eller kombikomfurer. Hvis din kogeplades vejledning angiver en større afstand, skal denne overholdes.

Hvordan rengør man emhættens fedtfilter?

Metal fedtfilteret skal rengøres mindst en gang om måneden. Det kan vaskes i hånden med et mildt rengøringsmiddel eller i opvaskemaskinen ved lav temperatur og kort program. For at afmontere det, træk i fjederhåndtaget under emhætten. Bemærk, at opvaskemaskinevask kan misfarve filteret, men dets effektivitet påvirkes ikke.

Hvordan vedligeholdes eller udskiftes det aktive kulfilter?

Hvis du bruger emhætten i recirkulationsversion, kan kulfilteret rengøres hver anden måned med varmt vand eller i opvaskemaskinen ved 65°C. Efter vask tages kulpuden ud af plastikrammen og tørres i ovnen ved 100°C i 10 minutter. Udskift puden hvert 3. år eller hvis den er beskadiget. Der findes også et traditionelt kulfilter, der ikke kan vaskes, og som skal udskiftes hver 3.-4. måned.

Hvordan udskiftes emhættens lamper?

Emhætten er udstyret med LED-belysning. LED'er har en meget lang levetid (op til 10 gange længere end traditionelle pærer) og kræver ikke hyppig udskiftning. I tilfælde af fejl, kontakt den autoriserede tekniske support hos Elica for udskiftning.

Kan jeg bruge emhætten uden udvendig aftræk?

Ja, du kan bruge emhætten i recirkulationsversion. Installer et aktivt kulfilter og en afviser (medfølger ikke) på emhættens støttestruktur. Røg og dampe filtreres og sendes tilbage i køkkenet gennem det øverste gitter. Monteringsanvisningerne findes i vejledningen.

Hvad gør jeg, hvis emhætten går i stykker?

Ved fejl, kontroller først strømforsyningen (afbryder, stikkontakt). Hvis problemet fortsætter, må du ikke forsøge at reparere selv. Kontakt en kvalificeret installatør eller Elicas tekniske support. Brug kun originale reservedele ved udskiftning af dele (filtre, lamper).

Slukker emhætten automatisk?

Nej, emhætten Elica Synthesis IX/A/100 har ikke automatisk stop. Betjeningen sker via kontrolkuglen (pendulet): flyt den til højre for at tænde og justere sugehastighederne, og til venstre for at tænde/slukke belysningen. For at slukke emhætten, fortsæt med at flytte kontrolkuglen til højre, indtil den stopper.

Hvilke rengøringsprodukter anbefales til emhætten?

Til udvendig rengøring skal du kun bruge en fugtig klud med et neutralt flydende rengøringsmiddel. Brug aldrig skuremidler, alkohol eller produkter, der indeholder alkohol. Undgå også aggressive rengøringsmidler. Følg de specifikke anvisninger for filtre (mildt rengøringsmiddel til fedtfilteret, varmt vand til kulfilteret).

Er emhætten egnet til et gaskomfur?

Ja, emhætten kan installeres over et gaskomfur, forudsat at der overholdes en minimumsafstand på 65 cm mellem kogepladen og emhætten. Derudover skal rummet være tilstrækkeligt ventileret, hvis emhætten bruges samtidig med andre forbrændingsapparater. Flamber aldrig mad under emhætten, og hold øje med friturestegning for at undgå brand.

BRUGSANVISNING Synthesis IX/A/100 ELICA

DA Bruger- og monteringsvejledning

Dette apparatet er merket i konformitet med EU-direktivet

Dersom bruksanvisningen for et gasskokeapparat opererer med en større avstand, må denne overholdes.

Elektrisk tilslutning

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, må man alltid kontrollere at strømledningen er korrekt montert.

Montering

Ventilatoren er utstyrt med et belysningssystem basert på LED-teknologi.

Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig husholdning.

• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering, brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på udslipsrørene.
• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt forhandleren og undlad at fortsætte med installeringen, hvis der påvises beskadigelser.

Advarsler

- Før deres foretages nogen form for indgreb i forbindelse med rengøring og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

- For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

- Apparatet må kun anvendes af børn under 8 år eller af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskab til det, hvis de er under opsyn, eller såfremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.

- Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

- Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

- Lokalet skal være udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet, der drives af gas eller andre brændstoffer.

• Emhætten skal rengøres med hyppige mellemrum, både indvendigt og udvendigt (MINDST EN GANG OM MÅNEDEN).
  • Overhold under alle omstændigheder anvisningerne i vedligeholdelsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medfører fare for brand. Det er strengt forbudt at tilberede mad under åben ild under emhætten.

- Ved udskiftning af pæren må du kun anvendes den type lyspære, der er angivet i afsnittet om vedligeholdelse/udskiftning af pære i denne manual.

Brug af åben ild er skadeligt for filtrene og kan medføre en brand, og det skal derfor for enhver pris undgås.

Friturestegning skal udføres under overvågning for at undgå, at olien overophedes og antændes.

PAS PÅ! Når kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

- Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.

• Hvad angår de anviste tekniske og sikkerhedsmæssige forholdsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbrændingsapparater, der fungerer med gas eller andre brændstoffer.
• Du må ikke bruge eller efterlade emhætten uden korrekt monterede pærer for at undgå en risiko for elektrisk stød.
• Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som afsætningsplade, med mindre dette er udtrykkeligt angivet.
• Brug kun de medfølgende fastspændingsskruer til produktet i forbindelse med installationen eller – såfremt de ikke medfølger – skal du indkøbe den korrekte type skruer.
• Brug skruer af korrekt længde, som anført i installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede servicecenter

- Hvis der ikke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opstå risiko for elektriske problemer.

- Brug ikke sammen med en programmeringsenhed, timer, separat fjernbetjening eller andre enheder, der aktiveres automatisk.

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE).

Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående

overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducing af miljøbelastning: Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den først et par minutter efter endt madlavning.

Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten. Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

Brug

Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den filtrerende udgave med intern recirkulation.

Sugende udgave

Emhætten er udstyret med en luftudgang foroven B til udledning af røg udenfor (udledningsrør og fastgøringsbånd er ikke leveret).

Filtrerende udgave

Hvis det ikke er muligt at lede røg og damp fra madlavningen udenfor, kan man anvende emhætten i den filtrerende udgave ved at montere et filter med aktivt kul og deflektoren F på støtten (beslaget) G; røg og damp recirkuleres gennem gitteret foroven H vha. et udledningsrør forbundet til den øverste luftudgang B og samleringen monteret på deflektoren F (udledningsrør og fastgøringsbånd er ikke leveret).

Modellerne uden udsugningsmotor fungerer kun i den sugende udgave og skal tilsluttes til en ydre udsugningsenhed (ikke leveret).

Vejledningen til tilslutning leveres sammen med den perifere udsugningsenhed.

Installing

Emhætten er udviklet til installering i et hjørne af køkkenet.

Minimumsafstanden mellem kogegrejets støtteoverflade på komfuret og den nederste del af emhætten må ikke være under 50cm ved elektriske kogeplader, og ikke under 65cm ved gasblus eller komfurer med både gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en større afstand, skal dette overholdes.

Elektrisk tilslutning

Netspændingen skal svare til spændingen vist på typeskiltet internt i emhætten. Hvis emhætten er udstyret med et stik, skal emhætten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal også være let tilgængelig efter installeringen. Hvis emhætten ikke er udstyret med et stik (direkte tilslutning til elnettet), eller hvis stikket ikke findes i et område, der også er let tilgængeligt efter installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standarderne, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspændingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

▲ OBS!

Undersøg altid, at netkablet er blevet monteret rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet og der udføres kontrol af korrekt funktion.

Montering

Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være tilstrækkelig robust til at bære emhættens vægt.

Fig. 4-5-6-7-8-9-10-11-12-13-14-15

Obs! Der henstilles til, at installering af denne emhætte udføres af en kvalificeret tekniker, fordi installeringen kræver stor kompetence. Ved installering er der behov for et professionelt vaterpas og en boremaskine med bor på ∅8mm til mure, og bor på ∅3,5mm til metal, samt en krydsskruetrækker.

Afbryd emhætten vha. hjemmets hovedafbryder under den

1. Benyt en blyant til at optegne 2 HELT VANDRETTE linjepar på højre og venstre væg, der svarer til det hjørne af køkkenet, hvor man ønsker at montere emhætten:

Det første par angiver afstanden mellem kogefladen og emhætten; det benyttes også som reference til montering af vinkelbeslagene.

Obs! Vinkelbeslagene skal monteres, hvis man ikke er sikker på, at væggene der danner hjørnet er helt vinkelrette.

Det andet par, der er 50mm højere oppe i forhold til det første par, angiver stedet, hvor den nederste kant af emhættens støtteopbygning skal placeres.

1. Anbring støtteopbygningen i væggens hjørne, så dens sider – venstre og højre – er i samme afstand fra væggens hjørne; (kontroller desuden, at siden med rækken af vandrette huller er rettet opad); afmærk 4 eksterne huller og bor dem; indsæt 4 murplugs og fastgør med 4 skruer.

2. Fastgør det nederste støttebeslag til støtteopbygningen vha. 4 skruer.

3. Kontroller at det hjørne i køkkenet, hvor man ønsker at montere emhætten, har helt vinkelret højre og venstre væg; hvis dette ikke er tilfældet, skal man montere hjørnebeklædningen:

Støt hjørnebeklædningen mod højre og venstre væg.

Bemærk: den nederste del af hjørnebeklædningen skal svare til det laveste linjepar, afmærket indledningsvist på muren; desuden skal begge svare til væggens hjørne, så der om muligt dannes en enkelt og uafbrudt ramme fra højre til venstre side.

Afmærk 6 huller og bor; indsæt 6 murplugs og fastgør vinkelbeslagene til væggen vha. 6 skruer og spændskiver.

1. Læg skorstenenes støttebeslag „G“ mod væggen op til loftet, så dets sider – højre og venstre – er i samme afstand fra væggens hjørne; benyt skorstenenes støttebeslag som boreskabelon og afmærk 4 huller vha. blyanten; bor hullerne og indsæt 4 murplugs.

Sugende udgave/Filtrerende udgave: fastgør skorstenenes støttebeslag på væggen med 4 skruer. Kun den filtrerende udgave: juster udstrækningen af deflektoren F på grundlag af bredden på skorstenenes støttebeslag G; fastgør forlængerstykkerne med 2 skruer, og fastgør deflektoren til skorstenenes støttebeslag G med 4 skruer.

1. Hæng emhætten op på det nederste støttebeslag.

2. a.-b. Før den nederste del af emhætten ind i sugeenheden.

c. Fastgør den nederste del af emhætten til sugeenheden vha. 6 skruer. Obs! Emhætten er endnu ikke fastgjort definitivt til væggen, og derfor skal alle efterfølgende handlinger udføres forsigtigt, så man undgår at emhætten river sig fri fra støttebeslaget og beskadiger genstande eller forårsager læsioner.

1. Udfør de elektriske forbindelser mellem de to dele.

2. Juster emhættens afstand til væggen, samt dens vandrette placering, vha. de 2 reguleringsskruer på emhættens kroge.

Hvis der er monteret vinkelbeslag (køkkenhjørnet er IKKE helt vinkelret): kontroller at emhætten støtter perfekt på vinkelbeslagene.

Hvis der ikke er monteret vinkelbeslag (køkkenhjørnet er helt vinkelret):

a. kontroller at den nederste del af emhætten er helt vandret (hvis emhætten er monteret korrekt, bør denne del svare til, eller være parallel med, den nederste vandrette linje tegnet på muren (se monteringspunkt 1).

b. afmærk de to punkter (højre og venstre) til definitiv fastgøring vha. en blyant.

c. tag emhætten ned og bor 2 huller; indsæt 2 murplugs; hæng emhætten op igen og fastgør definitivt vha. 2 skruer og spændskiver.

1. Fastgør motorenheden definitivt til støtteopbygningen: benyt en boremaskine til at lave et hul på ∅3,5mm på støtteopbygningen, gennem hullet forneden på motorrummets inderside, og fastgør definitivt vha. 1 skrue og spændskive.

2. Forbind et rør til udledning af røg (røret og båndene til fastgøring leveres ikke, og skal købes separat) til forbindelsesringen oven på sugemotoren.

Den anden ende af røret skal forbindes til et system til udstødning af røg udenfor bygningen, hvis emhætten benyttes i den sugende udgave, eller til deflektoren F, hvis emhætten benyttes i den filtrerende udgave.

1. Udfør den elektriske forbindelse.

2. Placer skorstenene og fastgør dem foroven med 2 skruer (20a) til skorstensstøtten „G“ (20b).

3. Lad den nederste del af skorstenen til fuld tildækning af sugeenheden glide ned, så den kan sættes ind i lejet oven på emhætten.

4. Sæt de to sidetildækninger på plads – fastgøring vha. indpasning – delene kan ikke byttes om.

Genmonter rammen med kulfilteret og fedtfilteret/fedtfiltrene og kontroller at emhætten fungerer korrekt.

Beskrivelse af emhætten

Fig. 1

1. Betjeningspanel
2. Fedtfilter
3. Håndtag til udløsning af fedtfilteret
4. Halogenlampe
5. Emfang

6. Teleskopskorsten

7. Luftudgang (bruges kun i den filtrerende udgave)

Funktion

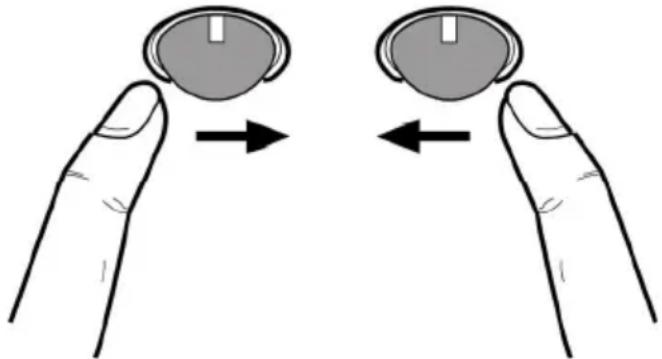

Når control ball'en trykkes gentagne gange til højre, tændes emhætten og udsugningseffekten vælges op til intensiv; ved nyt tryk til højre slukkes emhætten.

Tænding af lyset

Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengøringsmidler i flydende form.

ANVEND IKKE VÆRKT∅J ELLER ANDET UDSTYR TIL RENG∅RING.

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Fedtfilter

Fig. 2

Fedtfilteret skal rengøres med milde vaskemidler en gang om måneden (eller når signaleringssystemet for filtermætning angiver behovet – hvis denne funktion findes på den købte model); filteret kan også vaskes i opvaskemaskine ved lave temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke have negativ indflydelse på dets filtrerende egenskaber.

Træk i udløsningshåndtaget med fjeder for at afmontere fedtfilteret B.

Kulfilter (kun den filtrerende udgave)

Fig. 3

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver anden måned (eller när signaleringssystemet angiver mætning af filtrene – hvis denne

funktion er til stede på den købte model) i varmt vand og med egnede rengøringsmidler, eller i opvaskemaskine på 65°C (ved vask i opvaskemaskinen skal der udføres en komplet opvaskecyklus uden andet køkkengrej i maskinen).

Fjern det overskydende vand uden af ødelægge filteret; herefter skal den lille madras fjernes fra plastrammen og lægges i ovnen i 10 minutter ved 100°C for at fuldføre tørringen.

Udskift den lille madras hver 3. år og hvis den ødelægges.

Fjern rammen der holder filteret ved at dreje de runde håndtag (g) 90°; disse håndtag fastgør til emhætten.

Sæt den lille kulmadras (i) ind i rammen (h) og genmontér i det tilhørende leje (j).

Det er også muligt at anvende et almindeligt kulfilter, der hverken kan vaskes eller genbruges, og som kræver udskiftning hver 3-4 måned.

Kulfilterets ramme og lille madras er sat sammen og den ramme, der eventuelt følger med emhætten, skal således ikke anvendes.

Ved brug af filteret skal det sættes ind i lejet og fastgøres vha. de specielle anordninger.

Udskiftning af lyspærerne

Emhætten er udstyret med et belysningssystem baseret på lysdiode-teknologi.

Lysdioderne sikrer optimal belysning, holdbarhed op til 10 gange længere end almindelige pærer, og de giver mulighed for at spare 90% elektricitet.

Ved udskiftning bedes man kontakte den tekniske servicetjeneste.
