BRUKSANVISNING GP-110 MSW

3. Brug retningslinjer

M. Motorolieaftapningsprop

N. Vandaftapningshane

O. Vandsugeende

P. Vandfilter (sugning)

cc) OBS!!! Feil drivstoff kan forårsake skade på motoren.

För din bekvämlighet har denna bruksanvisning översatts med hjälp av maskinöversättning. Rimliga ansträngningar har gjorts för att tillhandahålla en korrekt översättning, men ingen automatiserad översättning är perfekt och är inte heller avsedd att ersätta mänskliga översättare. Den officiella bruksanvisningen är den engelska versionen. Eventuella avvikelser eller skillnader som kan ha uppstått i översättningen är inte bindande och har ingen rättslig verkan för efterlevnads- eller verkställighetsändamål. Om det uppstår frågor om huruvida informationen i användarhandboken är korrekt, hänvisar vi till den engelska versionen av innehållet, som är den officiella versionen.

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Bensin vattenpump
Modell	MSW-GP-100	MSW-GP-110
Mått [bredd x djup x höjd; mm]	500 x 400 x 400 560	x 450 x 430
Vikt [kg]	22	23
Vattenanslutningsdiameter - inlopp/utlopp [mm]	50 / 50 80 / 80
Max motorvarvtal [rpm]	3600
Maximal kapacitet [m3/h eller L/h]	25 / 25000 60 / 60000
Maximalt lyft höjd [m]	25 28
Max sughöjd [m]	8
Motortyp	1-cylindrig 4-takts bensin, OHV, luftkyld, kompressionsförhållande 8,5:1, rekylstarter, Euro 5
Motorvolym [cm3]	210
Maximal motoreffekt [kW/KM]	5,2/7 vid 3600 rpm
Maximalt vridmoment [Nm]	14 vid 2500 rpm
Bränsletyp	Blyfri bensin min 95 oktan (RON)
Bränsletankens kapacitet [L]	3,6
Motoroljesystemvolym [L]	0,6 L
Bränsleförbrukning [L/h]	~2.42

SE

Oljetyp	för 4-takts bensinmotorer SAE 10W30-40 eller 15W30-40* med rengöringstillsatser*Standard applikationstemperaturförhållanden. Vid extremt kalla förhållanden under -20 °C rekommenderas SAE 10W30 med rengöringstillsatser
Tändstiftstyp / elektrodgap [mm]	F6RTC (eller motsvarande) / 0,7-0,8
Ljudtrycksnivå LpA/Mätosäkerhet K= [dB(A)].	88,5
Ljudeffektnivå LwA/Mätosäkerhet K= [dB(A)]	109

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

C ∈

Produkten uppfyller de relevanta säkerhetsstandarderna.

SE

Läs instruktionerna före användning.

Produkten måste återvinnas.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.

(allmän varningssymbol)

Använd hörselskydd. Exponering för höga ljudnivåer kan leda till hörselnedsättning.

Använd skyddsglasögon.

Använd skyddshandskar.

Använd fotskydd.

OBS! Varning för högt ljud!

WARNING! Giftiga ämnen, risk för förgiftning!

UPPMÄRKSAMHET! Het yta, risk för brännskador!

Rökning förbjuden i närheten av utrustningen. Enheten innehåller brandfarliga ämnen.

Använd endast i öppna, välventilerade utrymmen.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Underlåtenhet att följa varningarna och instruktionerna kan leda till allvarlig personskada eller dödsfall.

Termen "enhet" eller "produkt" i varningarna och i beskrivningen av instruktionerna avser:

Bensin vattenpump

2.1. Säkerhet på arbetsplatsen

a) Håll arbetsplatsen i god ordning och väl upplyst. Oordning eller bristfällig belysning på arbetsplatsen kan leda till olyckor. Var försiktig och uppmärksam på vad du gör och använd sunt förnuft när du använder utrustningen.
b) Använd inte utrustningen i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Apparaten skapar gnistor som kan antända damm eller ångor.
c) Om du upptäcker skador eller funktionsfel i din utrustning, stäng av den omedelbart och kontakta en behörig person.
d) Endast tillverkarens servicepersonal får reparera produkten. Försök inte reparera produkten själv!
e) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.
f) Inga barn eller obehöriga får vistas i arbetsområdet. (Ouppmärksamhet kan leda till att du förlorar kontrollen över enheten.)
g) Använd utrustningen i ett väl ventilerat utrymme.
h) Skicket på säkerhetsdekalerna ska kontrolleras regelbundet. Om dekalerna är oläsliga, byt ut dem.
i) Spara bruksanvisningen för framtida bruk. Om utrustningen skulle överlämnas till tredje part så måste bruksanvisningen också överlämnas.
j) Förvara allt förpackningsmaterial och små monteringsdetaljer utom räckhåll för barn.
k) Håll utrustningen borta från barn och husdjur.

I) När du använder denna apparat tillsammans med andra enheter ska du följa även övriga bruksanvisningar.

Vänligen notera! Håll barn och andra åskådare borta när du använder apparaten.

2.2. Personlig säkerhet

a) Använd inte utrustningen om du är trött, sjuk eller påverkad av alkohol, droger eller läkemedel som avsevärt begränsar din förmåga att använda utrustningen.
b) Maskinen får endast hanteras av personer som är fysiskt kapabla att använda den, lämpligt utbildade, har läst denna bruksanvisning och utbildats inom hälsa och säkerhet i arbetet.
c) Maskinen är inte avsedd att användas av personer (inklusive barn) med nedsatt psykisk, sensorisk eller mental förmåga, eller brist på erfarenhet och/eller kunskap, såvida de inte har fått tillsyn eller instruktioner om användning av maskinen av en person som ansvarar för deras säkerhet.
d) Var uppmärksam och använd sunt förnuft när du använder apparaten. En stund av ouppmärksamhet under arbetet kan leda till allvarliga personskador.
e) Använd den personliga skyddsutrustning som krävs för arbetet och som anges i punkt 1 i förklaringen av symbolerna.
Användning av lämplig godkänd personlig skyddsutrustning minskar risken för skador.
f) För att förhindra oavsiktlig start, se till att strömbrytaren är i frånläge innan du ansluter till strömkällan.
g) Ta bort eventuella justeringsverktyg eller skiftnycklar innan du startar maskinen. Ett verktyg eller skiftnyckel som finns kvar i en roterande del av maskinen kan orsaka skada.
h) Utrustningen är ingen leksak. Barn ska övervakas för att säkerställa att de inte leker med utrustningen.
i) Stick inte in händerna eller föremål i utrustningen när den är i drift!

2.3. Säker användning av utrustningen

a) Överbelasta inte produkten. Använd rätt verktyg för jobbet. Rätt vald utrustning utför arbetet som den är designad för på ett bättre och säkrare sätt.

b) Använd inte utrustningen om ON/OFF-brytaren inte fungerar som den ska (den slås inte på och av). Apparater som inte kan styras med strömbrytaren är farliga, får inte fungera och måste repareras.
c) Dra ut stickproppen ur vägguttaget innan du gör några justeringar, byter tillbehör eller lägger undan verktyget. Denna förebyggande åtgärd minskar risken för att starta utrustningen oavsiktligt.
d) Håll utrustningen i gott skick. Kontrollera alltid utrustningen med avseende på eventuella allmänna skador eller skador på rörliga delar (trasiga delar och komponenter eller andra omständigheter som kan påverka utrustningens säkerhet och funktion) innan arbetet påbörjas. Vid skada, se till att få enheten reparerad innan du använder den.
e) Utrustningen ska förvaras utom räckhåll för barn.
f) Låt endast kvalificerad personal reparera och underhålla produkten, och tillåt endast att originalreservdelar används. Detta säkerställer en säker användning av utrustningen.
g) För att garantera den driftsintegritet som har designats för utrustningen ska fabriksmonterade skydd eller skruvar inte tas bort.
h) När du transporterar och flyttar utrustningen från lagringsplatsen till användningsplatsen ska du följa de hälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där utrustningen används.
i) Undvik situationer där utrustningen stannar på grund av tung belastning under drift. Det kan leda till att drivkomponenterna överhettas och utrustningen skadas.
j) Flytta, flytta eller rotera inte maskinen medan den är i drift.
k) Lämna inte utrustningen utan uppsikt när den är påslagen.
I) Rengör utrustningen regelbundet för att förhindra tuffa smutsavlagringar.
m) Det angivna vibrationsemissionsvärdet har mätts upp med standardiserade mätmetoder. Vibrationsemissionsvärdet kan ändras när apparaten används under andra miljöförhållanden.
n) Före varje användning, se till att munstycket är korrekt monterat i maskinen och att slangen är ordentligt fastsatt och oskadad.
o) Luftintaget och luftutloppet får inte övertäckas.
p) Utrustningen är ingen leksak. Rengöring och underhåll får inte utföras av barn utan uppsikt av någon vuxen.
q) Maskinen får inte startas tom.
r) Gör aldrig några ingrepp i utrustningens konstruktion för att ändra dess parametrar eller konstruktion.
s) Håll utrustningen borta från eld- och värmekällor.
t) Överbelasta inte produkten.
u) Utrustningens ventilationsöppningar får aldrig övertäckas!
v) Det är förbjudet att använda pumpen för att pumpa saltvatten, frätande ämnen, brandfarliga vätskor etc.

w) Fyll på olja till rätt nivå innan du sätter på maskinen. Om oljenivån är för låg startar inte motorn eller kan stängas av. Att köra en motor med för låg motoroljenivå kan leda till att den går sönder.
x) Rapportera eventuellt läckage av driftoljor från maskinen till relevanta myndigheter eller föli lagkraven inom ditt användningsområde.
y) Fara! Hälsofara och risk för explosion av förbränningsmotorn.
z) Motorns avgaser innehåller giftig kolmonoxid. Att stanna kvar i en miljö som innehåller kolmonoxid kan leda till medvetslöshet eller till och med dödsfall. Kör inte motorn i ett slutet utrymme.
aa) Håll motorn borta från värme, gnistor och lågor. Rök inte nära maskinen!
bb) Bensin är brandfarligt och explosivt. Stanna motorn och låt den svalna innan du tankar.
cc) OBS! Fel bränsle kan orsaka skador på motorn.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Enheten är konstruerad för att pumpa vatten.

Användaren ansvarar för eventuella skador som orsakats genom icke avsedd användning.

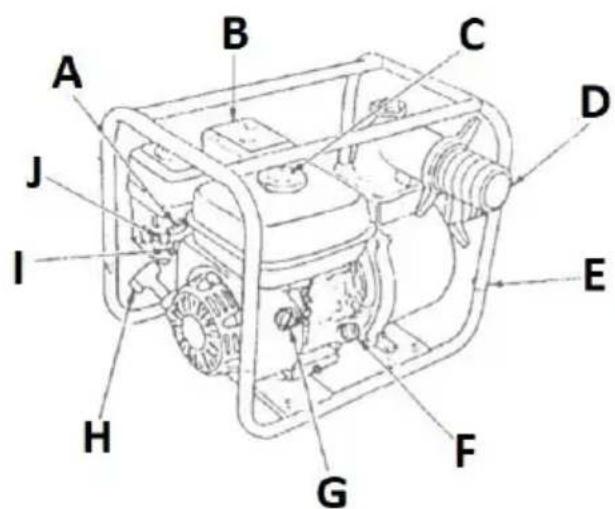

3.1. Beskrivning av apparaten

A. Gasreglage
B. Ljuddämpare
C. Tankpåfyllningslock
D. Vattenutloppsände
E. Ram
F. Motorljepåfyllningslock (med oljesticka)
G. Tändningslås
H. Rekylstarthandtag
I. Bränsleventil
J. Chokekontrollventil
K. Vattenpåfyllningslock
L. Luftfilterhus
M. Avtappningsplugg för motorolja
N. Avtappningsplugg för restvatten
O. Vattenintagsmunstycke
P. Vattenfilter (sug)

3.2. Förberedelser för användning

Använd endast enheten i öppna utrymmen eller välventilerade utrymmen. Blockera inte enhetens luftintag eller utblås. Håll utrustningen borta från heta ytor. Använd alltid enheten på en jämn, stabil, brandsäker och torr yta och utom räckhåll för barn och personer med nedsatt mental, sensorisk och intellektuell funktion. Enhetens arbetsområde bör ge omedelbar tillgång till strömbrytaren.

MONTERING AV UTRUSTNINGEN

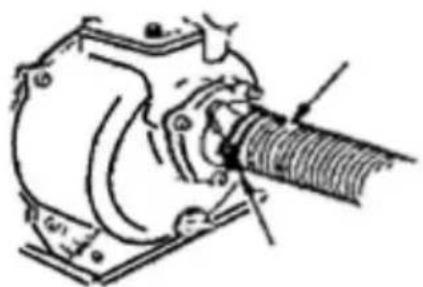

Enheten är en fristående enhet. Före användning, anslut slangar med adaptrar för vatteninloppsänden (O) och utloppsänden (D).

Placera ett filter (P) på änden av vattenintagsslangen.

VIKTIGT: Använd inte pumpen utan vattenfiltret.

Fäst slangarna i ändarna med de medföljande klämmorna. Fäst vattenfiltret i änden av sugslangen på samma sätt. Slanglängder får inte överstiga de angivna parametrarna.

VIKTIGT: pumpen har sin största kapacitet när den placeras så nära insugningsvattentanken som möjligt.

Fyll sedan på olja i motorn - för att göra detta, skruva loss oljepluggen och häll motorolja genom den tills dess nivå när lämpligt fält på pluggens oljesticka - helst närmare den högsta tillåtna nivån.

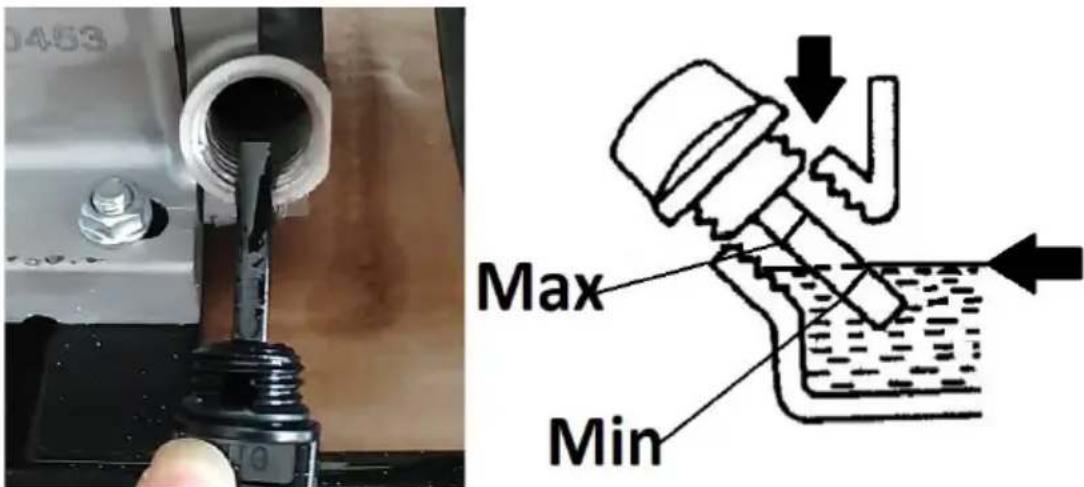

Kontrollera oljenivån genom att skruva/sätta i pluggen med oljestickan torkad torr i motorn och efter några sekunder skruva loss den igen och kontrollera till vilken nivå den ansamlade oljan på oljestickan när.

VIKTIGT: Kontrollera alltid motoroljenivån med motorn avstängd och kall eller nedkyld.

Överfyll inte motoroljan - det kan skada motorn! Om oljenivån överstiger den tillåtna nivån, sug ut överskottsoljan genom påfyllningspluggen.

0453 Max Min

3.3. Användning av apparaten

Före (första) uppstart

- Placera enheten på en plan, fast yta, inte luta den mer än 20 ° från rätt vertikal position.

• Kontrollera motorolienivån (se avsnitt 3.2)

- Fyll tanken med bränsle - för att göra detta, skruva av tanklocket och fyll tanken, var noga med att inte hälla bränsle över maxnivåindikatorn, dvs. nivämärket på filtret som finns i tankpåfyllningshålet. Sätt på påfyllningslocket genom att dra åt det hela vägen.

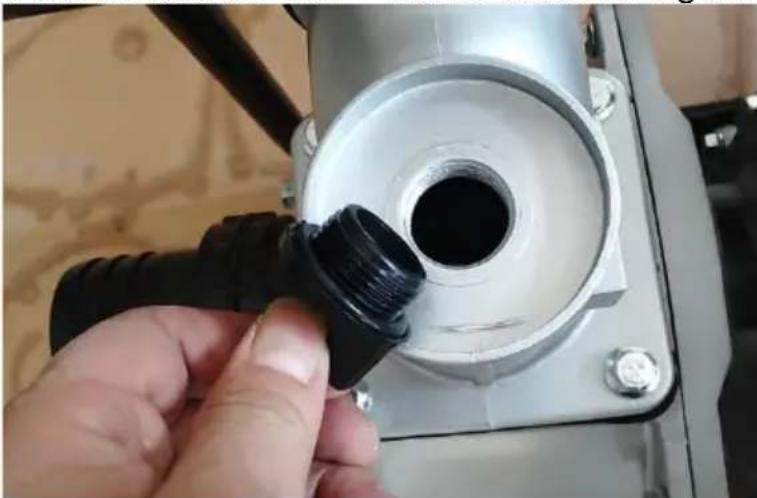

- Fyll pumpen med (rent) vatten - för att göra det, skruva av vattenpåfyllningslocket och fyll på med vatten upp till locket. Skruva på vattenpåfyllningslocket igen.

VIKTIGT: en pump som är igång kyls av vattnet som rinner genom den, därför får den inte startas "torr" - risk för överhettning och skador!

OBS: efter att ha pumpat vatten, om pumpen suger luft, stäng av den omedelbart och håll kallt vatten i pumpen genom påfyllningspluggen för att kyla ner den.

3.3.2 STARTA MOTORN:

COLD HOT

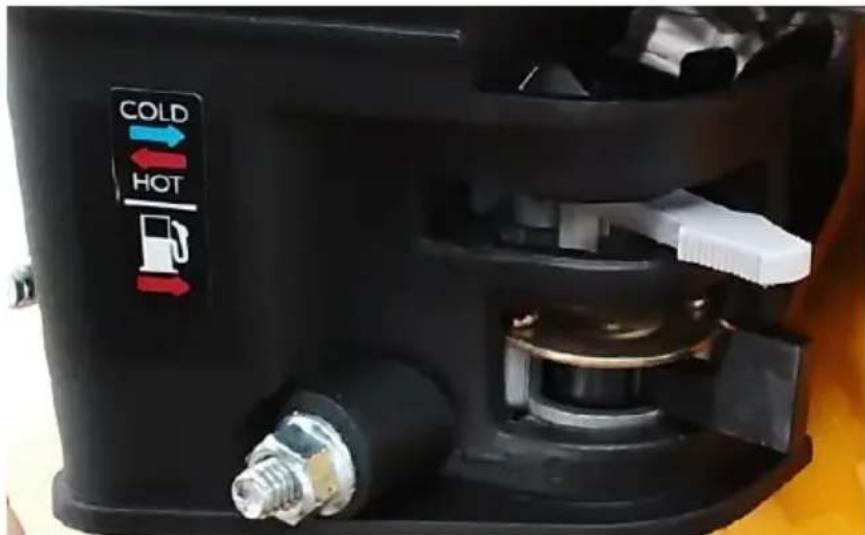

- Öppna bränslekranen genom att flytta bränsleventilspaken till det öppna läget som anges av pilen (se bränslepumpens piktogram i bilden ovan).

- (endast om motorn är kall eller stannar omedelbart efter start; kalla omgivningsförhållanden): Slå på choken, dvs flytta chokeventilen till "KALL"-läget (se sugpiktogram i bilden ovan: blå pil = choke PÅ).

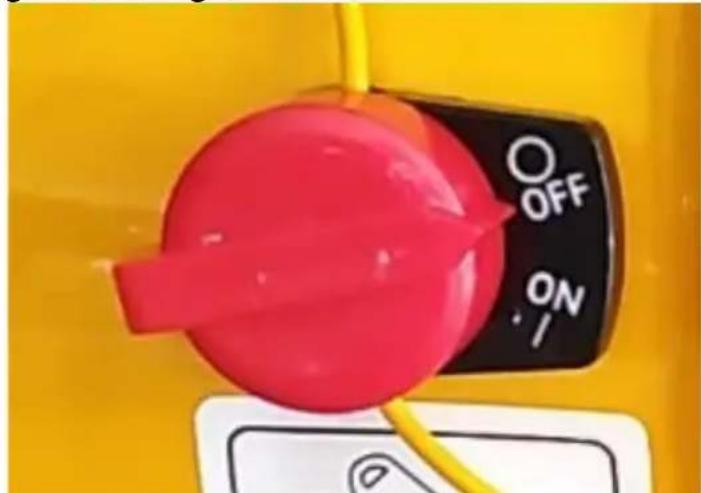

• Flytta tändningsläset till läget "ON":

OFF ON

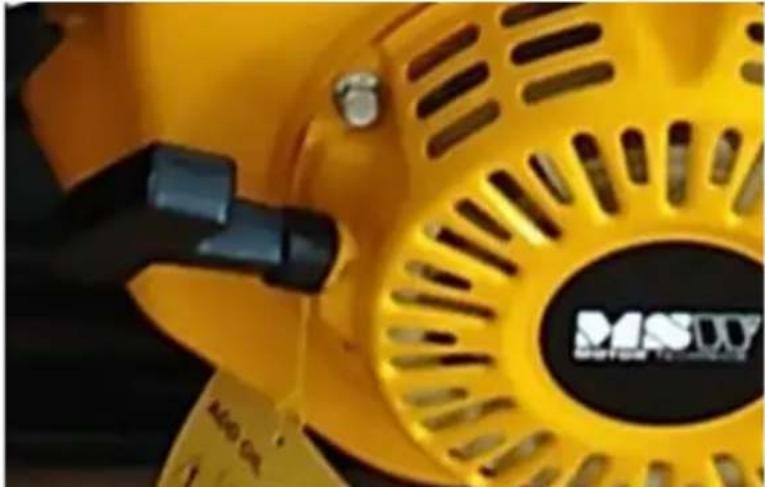

- Ta tag i rekylstarthandtaget och dra långsamt bort från enheten tills du känner motstånd, dra sedan med en fast rörelse, håll handtaget i handen hela tiden även när det återgår till utgångsläget. Upprepa denna rörelse tills motorn startar:

- Låt motorn gå med choke i ca 1-3 minuter för att nå driftstemperatur.

- Stäng sedan mjukt av choken (ställ dess spak gradvis till "HOT"-läge) och ställ in önskat motorvarvtal med gasreglaget - flytta spaken i riktning mot sköldpaddspiktogrammet minskar hastigheten och i riktning mot harepiktogram ökar det:

3.3.3 Stänger av motorn

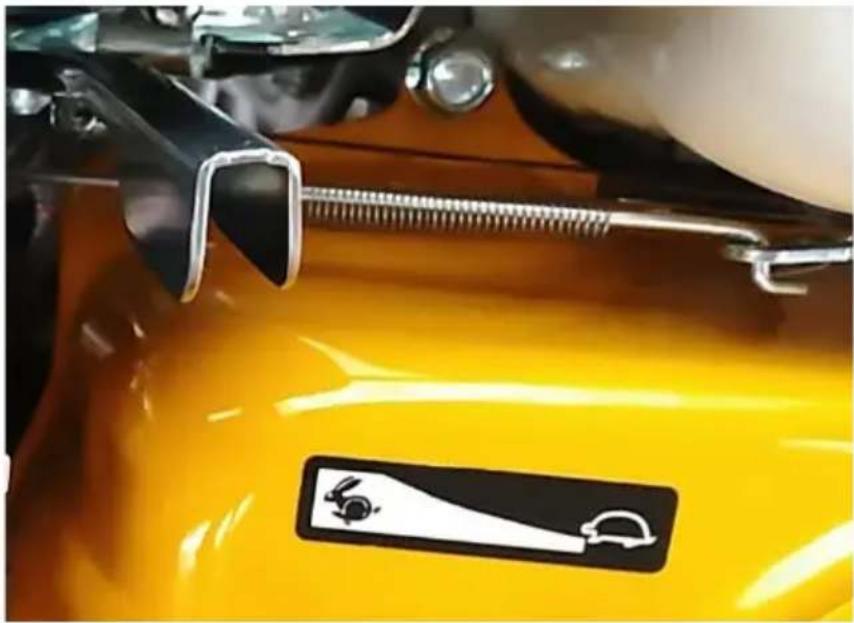

• Ställ gasreglaget på det lägsta motorvarvtalet (piktogram av en sköldpadda).
  • Vrid tändningslåset till läget "OFF" - motorn stannar.
• Om den inte används längre, stäng bränsleventilen genom att flytta dess spak till motsatt läge mot pilen.

VIKTIGT: vid nödstopp av pumpen: vrid bara tändningslåset till läget "OFF" - motorn stannar omedelbart. Stäng bränslekranen.

3.3.4 TRANSPORT OCH LAGRING

Om utrustningen inte ska användas igen, kyl den helt innan transport.

- Spola pumpen med rent vatten och töm sedan ut eventuellt kvarvarande vatten genom att skruva av vattenavtappningspluggen (N).

- Stäng bränslekranen (I). För transport är det lämpligt att tömma bränsletanken för att förhindra eventuellt bränsleläckage under transport.

Transportera enheten i horisontellt läge – samma som ställts in under drift.

Om enheten inte används under en längre tid:

• Kyl enheten.
• Spola pumpen med rent vatten och håll av eventuellt kvarvarande vatten genom att skruva av vattenavtappningspluggen (N).
• Stäng av bränsleventilen (till läge "OFF").

- Töm eventuellt kvarvarande bränsle från bränsletanken i förgasaren genom att skruva loss bulten på botten av förgasaren (se bilden nedan).

- Öppna bränslekranen och håll ut det återstående bränslet ur tanken.

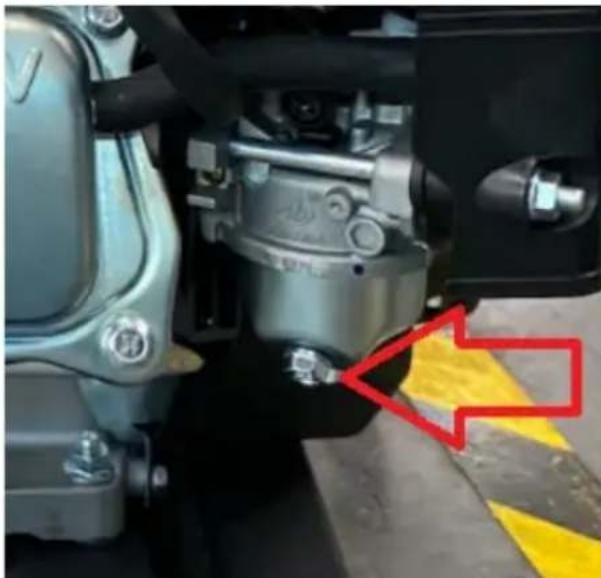

- Skruva tillbaka bulten på botten av förgasarens dropptank.

- Byt ut motoroljan mot en ny.

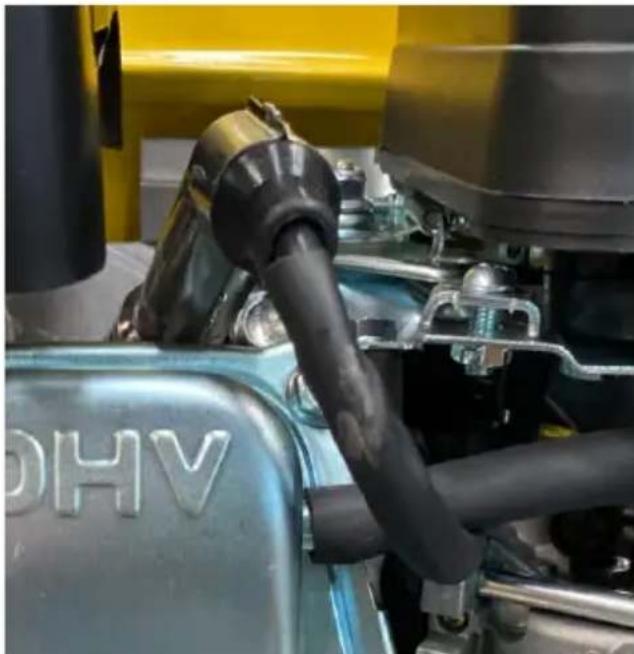

- Ta bort tändstiftet (sitter under tändkabelns skydd - se bild nedan) och håll lite ny motorolja genom dess håll i motorn.

- Ta sedan tag i rekylstarthandtaget för att vrida motorkolven flera gånger för att fördela oljan i cylindern. Sätt tillbaka tändstiftet i motorn och sätt på vajerskyddet.

- Täck pumpen för att skydda den från damm och solljus.

3.4. Rengöring och underhåll

a) Innan rengöring, justering, byte av tillbehör och när enheten inte används, stäng av motorn och kyl enheten helt.

• Vänta tills de roterande delarna har stannat.

b) Använd endast icke-frätande rengöringsprodukter för att rengöra ytorna.

c) Förvara utrustningen på en torr och sval plats som är skyddad mot fukt och direkt solljus.

d) Spruta inte utrustningen med en vattenstråle och sänk inte ned den i vatten.

e) Se till att inget vatten tränger in genom ventilationsöppningarna i höljet.

f) Rengör ventilationsöppningarna med en borste och tryckluft.

g) Kontrollera utrustningen regelbundet med avseende på dess tekniska effektivitet och eventuella skador.

h) Använd en mjuk trasa för rengöring.

i) Använd inga vassa föremål och/eller metallföremål (t.ex. trådborste eller metallspatel) för rengöring eftersom de kan skada ytan på materialet som utrustningen är gjort av.

j) Byt motorolja efter den första månaden eller 20 timmars drift. Byt därefter olja var 300:e drifttimme eller var sjätte månad, beroende på vad som inträffar först.

• Att byta motorolja görs bäst när oljan är varm eftersom den är tunnare och flyter lättare.
• Innan du skruvar av oljepåfyllningslocket och sedan avtappningspluggen, sätt först en behållare för använd olja under den.
• Efter att ha tömt oljan, stäng avtappningspluggen ordentligt och torka av området runt den från resten av den använda oljan. Du kan fylla på motorn med ny olja.

FÖRSIKTIGHET: motoroljan efter arbetet är varm - risk för brännskador!

k) Inspektera tändstiftet då och då för slitage och smuts.

- För att komma åt tändstiftet, ta bort tändkabelskyddet under vilket pluggen skruvas in i motorhuvudet.

- Skruva loss tändstiftet och inspektera spetsen för smuts och brännmärken.

- Om den bara behöver rengöras, ta bort avlagringar på elektroden, t.ex. med en stålborste eller fint sandpapper, eller skölj den i extraktionsnafta med en borste. Kontrollera elektrodavståndet före återmontering och justera vid behov.

- Kontrollera även avståndet vid elektroden vid montering av ett nytt tändstift.

VIKTIGT: Det rekommenderas att ta bort ett tändstift när motorn är kall eller har svalnat.

WARNING: Ett tändstift som nyligen har varit i drift kan vara varmt - risk för brännskador!

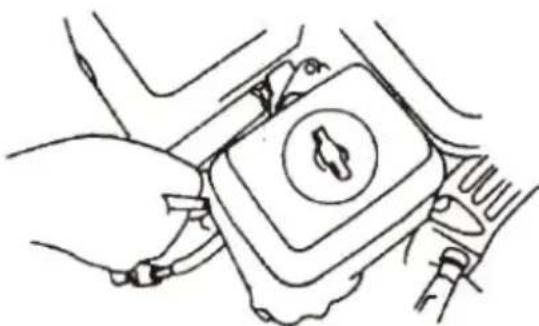

1) Inspektera och rengör luftfiltret regelbundet och byt ut det mot ett nytt vid behov.

- För att komma åt luftfiltret, skruva loss vingmuttern och ta bort huset bland annat (se bilder nedan).

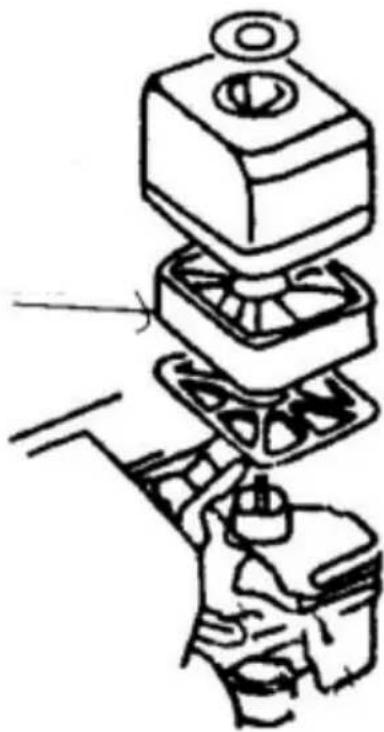

- Svampfilterelementet (markerat med en pil på bilden nedan) är avtagbart och kan sköljas i varmt vatten med diskmedel eller extraktionsbensin.

- Torka svampfiltret helt innan du sänker det ned i en ny motorolja och sedan pressar ut den överflödiga mängden olja från det.

VIKTIGT: använd inte enheten utan luftfiltret!

Problem	Möjlig orsak	Åtgärd
Motorn startar inte.	a) För lite bränsle i tanken.b) Stängd bränsleventil.c) Bränslet när inte förgasaren.d) Tändningslåset i läge "OFF".e) Otilräcklig olja i motorn.f) Slitet tändstift. eller felaktigt elektrodgap eller ström när inte kontakten.	a) Fyll på bränsle i tanken.b) Öppna bränslekranen.c) Lossa skruven i botten av dropptanken i förgasaren för att se till att bränsle när förgasaren.Kontrollera bränsleledningen från tanken till förgasaren och bränslepumpen om tillämpligt.d) Vrid tändningslåset till läget "ON".e) Fyll på motoroljan.f) Ta bort tändstiftet

SE

		och kontrollera dess skick. Om det är OK, sätt in det i tändkabelröret, stäng bränsleventilen, sätt tändstiftets metallkropp mot motorhuset (jord) och dra startrycket. Kontrollera om det finns en gnista på elektroden?
Pumpen pumper inte vatten	a) Inget vatten i pumphuset.b) Vattenfilter (sug) blockerat.c) Sugslangen är dåligt monterad eller skadad (läcker).d) Avståndet mellan pumpen och vattenkällan är för långt.	a) Fyll pumphuset med färskvatten.b) Rengör aspirationsfiltret.c) Kontrollera sugslangens infästning och skick.d) Flytta pumpen närmare vattentanken - ju närmare desto bättre prestanda.
Pumper har sugit in saltvatten.	a) Pumper är inte konstruerad för att hantera saltvatten; tillfällig drift med saltvatten bör dock inte skada pumpen.	a) Vid intag av saltvatten, stäng omedelbart av pumpen och skölj sedan insidan noggrant med rinnande vatten. Det återstående vattnet ska tömmas genom avtappningspluggen i pumphuset.Alternativt kan du ansluta pumpen till en färskvattenkälla och köra den kort för att spola insidan. Det återstående vattnet ska tömmas genom avtappningspluggen i pumphuset.

BORTSKAFFANDE AV BEGAGNAD UTRUSTNING

Vid slutet av utrustningens livslängd får produkten inte slängas tillsammans med vanligt hushållsavfall, utan den ska lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater. Detta anges med symbolen som finns på produkten, bruksanvisningen eller förpackningen. Plastmaterialen som används i utrustningen kan återanvändas enligt deras märkning. Tack vare återanvändning, återvinning av material eller andra former av användning av begagnade apparater bidrar du betydligt till att skydda miljön.

Din lokala administration kommer att förse dig med information om lämplig avfallshanteringsplats för använda enheter.
