BRUKSANVISNING GBH 18V28 CF Professional BOSCH

Symbol smartphone(28) Betydning/årsag Løsning Hvid Vigtige informationer til rådighed (f.eks.tem- peraturadvarsel) Læs meddelelse på smartphone Valg af arbejdstilstand Tryk flere gange på knappen(26) til valg af arbejdstilstand, indtil den ønskede arbejdstilstand lyser. Bemærk: I arbejdstilstanden Favorite konfigureres funktio- nerne via smartphone-app. I arbejdstilstandene Auto og Soft er funktionerne indstillet på forhånd. Visningen Arbejdstilstand(25) Funktioner Symbolet for maksi- mal ydelse(27)lyser I arbejdstilstanden Auto opnår el-værktøjet maksimal ydelse med maksimal opstartshastig- hed. Symbolet for omdrejningstalskonfiguration via smartphone(23)lyser I arbejdstilstanden Favorite kan du konfigurere el-værktøjets ydelse og opstartshastighed in- dividuelt via smartphone-appen. Symbolet for redu- ceret ydelse(24)lyser I arbejdstilstanden Soft er el-værktøjets ydelse og opstartshastighed reduceret. Connectivity-funktioner Systemkrav til brug af appen Systemkrav Mobilenhed (tablet, smartphone) Android6.0 (og højere) iOS11 (og højere) Installation og klargøring af appen Før du kan bruge Connectivity-funktionerne, skal du først in- stallere appen, som passer til din mobilenhed. – Hent appen via den relevante app-store (AppleApp Store eller Google Play Store). Bemærk: En brugerkonto hos den pågældende AppStore er en forudsætning. 1 609 92A 96F | (20.12.2023) Bosch Power ToolsDansk | 101 App-navn iOS/Android Bosch Toolbox – Vælg derefter underpunktet MyTools eller Connectivity i appen. – Displayet på din mobile terminal viser alle de efterføl- gende trin, som du skal benytte for at oprette forbindelse til el-værktøjet med terminalen. I forbindelse med Bluetooth® Low Energy ModuleGCY42 kan du benytte følgende Connectivity-funktioner til el-værk- tøjet via Bosch Toolbox-appen: – Registrering – Personlig tilpasning af arbejdstilstanden Favorite (ydelse og adfærd) – Værktøjsindstillinger (f.eks.driftstid for støvudsugning, parameter for arbejdslys) – Statuskontrol, udlæsning af advarselsmeddelelser – Generelle informationer – Administration Du kan finde flere oplysninger om Bluetooth® Low Energy Module GCY42 i den tilhørende betjeningsvejledning. Symbolet for smartphone(28) lyser, hvis el-værktøjet sen- der information (f.eks.temperaturadvarsel) ved hjælp af trådløsBluetooth®-teknologi til en mobil modtageenhed. Deaktivér Connectivity-funktionen u El-værktøjet med isat Bluetooth® Low Energy Module er udstyret med et trådløst interface. Der kan være lo- kale driftsbegrænsninger i f.eks. fly eller på sygehuse. Bemærk! Afdækningen(15) kan kun lukkes sikkert, hvis Bluetooth® Low Energy Module GCY42 og knapcellebatteri- et sidder i el-værktøjet. – Hvis du vil deaktivere Bluetooth® Low Energy Module, skal du vende knapcellebatteriet om eller lægge en isole- ring mellem knapcellebatteriet og Bluetooth® Low Energy Module. – Luk afdækningen(15), så der ikke kan trænge snavs ind. Arbejdsvejledning Indstilling af boredybde (se billede M) Med dybdeanslaget (21) kan den ønskede boredybde X fast- lægges. – Tryk på tasten til dybdeanslagsindstilling (19), og sæt dybdeanslaget i ekstrahåndtaget (20). Riflingen på dybdeanslaget (21) skal pege nedad. – Skub SDS-plus-indsatsværktøjet ind til anslag i værktøjs- holderen SDS-plus (3). Ellers kan SDS-plus-værktøjet be- væge sig, så boredybden bliver indstillet forkert. – Træk dybdeanslaget så langt ud, at afstanden mellem bo- rets spids og dybdeanslagets spids svarer til den ønskede boredybde X. Overbelastningskobling u Hvis værktøjet sidder i klemme, afbrydes rotationen. Hold altid godt fast i elværktøjet med begge hænder på grund af det kraftige moment, og sørg for at stå sik- kert. u Sluk straks for elværktøjet og løsn indsatsværktøjet, hvis det blokerer. Der opstår store reaktionsmomen- ter, hvis maskinen tændes med et blokeret boreværk- tøj. Hurtigfrakobling (Kickback Control) Hurtigfrakoblingen (KickBack Control) giver en bedre kontrol over el-værktøjet og forøger der- ved brugerbeskyttelsen i forhold til el-værktøj uden KickBack Control. Ved pludselig og ufor- udselig rotation af el-værktøjet omkring borets akse slås el-værktøjet fra, visningen Hurtigfrakobling lyser rødt, og arbejdslyset(18) blinker. Ved aktiveret hurtig- frakobling blinker statusvisningen(29) rødt. – For at tage maskinen i brug igen skal du slippe tænd/ sluk-knappen (12) og aktivere den igen. Vibrationsdæmpning Den integrerede vibrationsdæmpning reducerer eventuelle vibrationer. u Fortsæt ikke med at anvende el-værktøjet, hvis dæm- ningselementet er beskadiget. Isætning af skruebits (se billede N) u Sæt kun el-værktøjet på møtrikken/skruen i slukket tilstand. Roterende indsatsværktøjer kan skride. For at kunne arbejde med skruebits skal du bruge en univer- salholder (38) med SDS-plus-holdeskaft (tilbehør). – Rengør holdeskaftets indstiksende, og smør den med en smule fedt. – Sæt universalholderen i værktøjsholderen med en dreje- bevægelse, til det automatisk låses. – Kontrollér at universalholderen sidder rigtigt fast ved at trække i den. – Sæt en skruebit i universalholderen. Brug kun skruebits, der passer til skruehovedet. – For at tage universalholderen ud skal du skubbe låsekap- pen (5) bagud og tage universalholderen (38) ud af værk- tøjsholderen. Ophængning af el-værktøj (se billedeO) Med ophængskrogen(13) kan du fastgøre el-værktøjet på en egnet ophængsanordning. – Tryk kort ophængskrogen (13) i retning mod håndgrebet (11) for at løsne låsen. Ophængskrogen kører selv bagud. – Drej ophængskrogen til side. – Kontrollér ophængskrogen (13) for eventuelle skader el- ler deformationer. Brug ikke ophængskrogen (13), hvis den er beskadiget, deform eller ikke længere er godt fastgjort til el-værktøjet. – Hæng el-værktøjet på en stabil ophængsanordning ved hjælp af ophængskrogen (13). For at undgå skader eller kvæstelser må ophængsanord- Bosch Power Tools 1 609 92A 96F | (20.12.2023)102 | Dansk ningen ikke være anbragt over gangarealer eller i umiddel- bar nærhed af arbejdsområder. Ophængskrogen er udelukkende beregnet til ophængning af el-værktøjet og monteret tilbehør. – Drej ophængskrogen (13) tilbage, og skub den med et let tryk fremad og ned i låst position, når du arbejder med el- værktøjet. u Brug aldrig ophængskrogen (13) som nedfaldssikring. Fastgør aldrig nedfaldssikringen på ophængskrogen. Fastgørelse af nedfaldssikring (se billedeP) Bemærk! For at sikre el-værktøjet, så det ikke falder ned, skal du anvende en nedfaldssikring(40), som er egnet til sy- stemets vægt. Den maksimalt tilladte længde af nedfaldssik- ringen er1,8 m. Vær opmærksom på det tilladte fastgørelsesområde(39) på el-værktøjet. Som nedfaldssikring bør du så vidt muligt anvende en bånds- lynge fastgjort med ankerstik eller en nedfaldssikring med støddæmper. Følg altid den medfølgende brugsanvisning, når du fastgør nedfaldssikringen(40). u Fastgør altid den modsatte side af nedfaldssikringen til en stabil konstruktion (f.eks. bygning eller stillads) og altid til selve brugeren. Faldsikringen skal kunne bevæges frit og må udeluk- kende fastgøres til et fast anslagspunkt(41) og i det tilladte fastgørelsesområde(39) på el-værktøjet. Vælg det fast anslagspunkt(41) på en sådan måde, at el-værktøjet i tilfælde af et uheld kan falde frit ned i faldsikringen uden at vikle sig om brugeren eller ud- sætte denne for fare. Brug aldrig ophængskrogen(13) som nedfaldssikring. Fastgør aldrig nedfaldssikringen på ophængskrogen. Brug aldrig nedfaldssikringen på el-værktøjet, når stø- vudsugningerne GDE18V-16 eller GDE16Plus er monteret. Vedligeholdelse og service Vedligeholdelse og rengøring u Tag altid akkuen ud af el‑værktøjet, før der arbejdes på el‑værktøjet (f.eks. vedligeholdelse, værktøjsskift osv.) samt før det transporteres og lægges til opbeva- ring. Utilsigtet aktivering af start-stop-kontakten er for- bundet med kvæstelsesfare. u El‑værktøj og el‑værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert ar- bejde. u En beskadiget støvbeskyttelseskappe skal straks ud- skiftes. Det anbefales at lade en kundeservice udføre arbejdet. – Rengør altid værktøjsholderen (3) efter brug. Kundeservice og anvendelsesrådgivning Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplo- sionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele. Produktets 10‑cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup På www.bosch-pt.dk kan der online bestilles reservedele el- ler oprettes en reparations ordre. Tlf. Service Center: 44898855 Fax: [phone] E-Mail: [e-mail] Du finder adresser til andre værksteder på: www.bosch-pt.com/serviceaddresses Transport De anbefalede lithium-ion-akkuer overholder bestemmelser- ne om farligt gods. Akkuerne kan transporteres af brugeren på offentlig vej uden yderligere pålæg. Ved forsendelse gennem tredjemand (f.eks.: lufttransport el- ler spedition) skal særlige krav vedr. emballage og mærkning overholdes. Her skal man kontakte en faregodsekspert, før forsendelsesstykket forberedes. Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne kontakter, og indpak akkuen på en sådan måde, at den ikke kan bevæge sig i emballagen. Følg venligst også eventuelle, videreførende, nationale forskrifter. Bortskaffelse El-værktøj, akku, tilbehør og emballage skal genbruges på en miljøvenlig måde. Smid ikke el-værktøj og akkuer/batterier ud sammen med det almindelige husholdningsaf- fald! Gælder kun i EU‑lande: Iht. det europæiske direktiv 2012/19/EU om affald fra elek- trisk og elektronisk udstyr og de nationale bestemmelser, der er baseret herpå, skal kasserede el-værktøjer, og iht. det europæiske direktiv 2006/66/EF skal defekte eller opbrugte akkuer/batterier indsamles separat og genbruges iht. gæl- dende miljøforskrifter. Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer. Akkuer/batterier: Li-Ion: Vær opmærksom på anvisningerne i afsnittet "Transport" (se "Transport", Side102). 1 609 92A 96F | (20.12.2023) Bosch Power ToolsSvensk | 103 Svensk Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg VARNING Läs alla säkerhetsvarningar, instruktioner och specifikationer som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Förvara alla varningar och anvisningar för framtida bruk. Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa). Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget. Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt. Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgärd kan leda till allvarlig personskada inom bråkdelen av en sekund. Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. Bosch Power Tools 1 609 92A 96F | (20.12.2023)104 | Svensk u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer. Omsorgsfull hantering och användning av sladdlösa elverktyg u Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand. u Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand. u Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avstånd från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand. u Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada. u Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador. u Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130°C kan leda till explosion. u Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken. Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. u Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer. Säkerhetsanvisningar för hammare Säkerhetsinstruktioner för alla användningar u Använd hörselskydd. Exponering mot kraftigt buller kan leda till hörselskador. u Använd tilläggshandtag om de följer med verktyget. Om du förlorar kontrollen över verktyget så kan du skadas. u Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören eller fästanordningen kan komma i kontakt med dolda kablar. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge operatören en elektrisk stöt. Säkerhetsinstruktioner vid arbete med långa borrbits med roterande hammare u Börja alltid borra med lågt varvtal och bitänden ska alltid ha kontakt med arbetsstycket. Vid högre varvtal, kan borrbitsen böjas om det får rotera fritt utan kontakt med arbetsstycket, med personskador till följd. u Applicera endast tryck i rät linje med bitsen och applicera inte överdrivet tryck. Bits kan böjas, vilket kan leda till att de kan gå av eller så kan du förlora kontrollen vilket leder till personskador. Ytterligare säkerhetsanvisningar u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. u Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna. u Öppna inte batteriet. Detta kan leda till kortslutning. u Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet. u Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning. Skydda batteriet mot hög värme som t.ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk. u Berör inte insatsverktyg eller närliggande delar av höljet direkt efter användning. De kan bli mycket varma under användning och därmed orsaka brännskador. 1 609 92A 96F | (20.12.2023) Bosch Power ToolsSvensk | 105 u Insatsverktyget kan fastna vid borrning. Se till att stå stadigt och håll fast elverktyget med båda händer. Annars kan du förlora kontrollen över verktyget. u Var försiktig vid rivningsarbeten med mejseln. Nedfallande material kan skada dig eller personer i närheten. u Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare. u Var försiktig! När elverktyget används med Bluetooth® kan störningar förekomma hos andra apparater, flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd inte elverktyget med Bluetooth® i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte elverktyget med Bluetooth® i flygplan. Undvik drift i direkt närhet till kroppen under en längre period. Varumärket Bluetooth® och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Elverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänstergång är också lämpliga för skruvdragning. Information och inställningar för elverktyget kan överföras mellan elverktyg och en mobil enhet vid aktiv Bluetooth

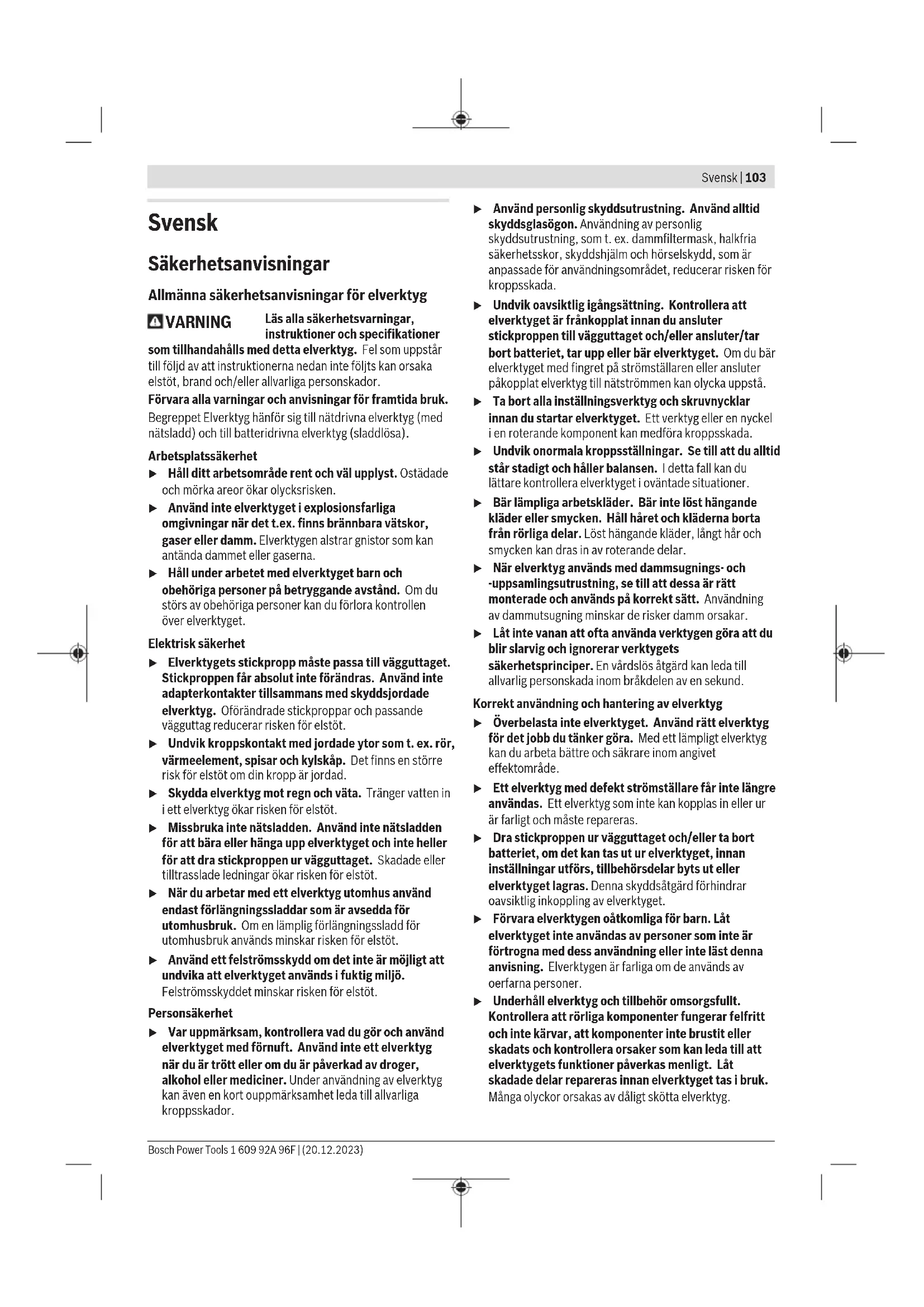

Low Energy Module GCY42 med hjälp av Bluetooth

trådlös teknik. Illustrerade komponenter Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan. (1) Snabbväxelchuck (GBH18V-28CF) (2) SDS plus-växelchuck (GBH18V-28CF) (3) Verktygsfäste SDS plus (4) Dammskyddskåpa (5) Spärrhylsa (6) Växelborrchuckens låsring (GBH18V-28CF) (7) Vibrationsdämpning (8) Användargränssnitt (9) Batteriupplåsningsknapp

(15) Lock Bluetooth (16) Upplåsningsknapp för slag-/vridstoppsbrytare (17) Slag-/vridstoppsbrytare (18) Arbetsbelysning (19) Knapp för djupanslagsinställning (20) Stödhandtag (isolerad greppyta) (21) Djupanslag (22) Indikering batteristatus (användargränssnitt) (23) Symbolen varvtalskonfiguration via smarttelefon- app (användargränssnitt) (24) Symbolen minskad effekt (användargränssnitt) (25) Indikering arbetslägen (användargränssnitt) (26) Knapp för att välja arbetsläge (användargränssnitt) (27) Symbolen maximal effekt (användargränssnitt) (28) Symbol smarttelefon (användargränssnitt) (29) Indikering status elverktyg (användargränssnitt) (30) Låsskruv för kuggkranschuck (GBH18V-28C)

(33) Borrchuckfäste (GBH18V-28CF) (34) Kodspår (35) Chucknyckel (GBH18V-28C) (36) Främre hylsan på snabbväxelchucken (GBH18V-28CF) (37) Snabbväxelchuckens hållring (GBH18V-28CF) (38) Universalfäste med SDSplus-fäste

(39) Fästområde fallsäkringsanordningar på elverktyg (40) Fallsäkringsanordning

(41) Fixerad fästpunkt fallsäkringsanordning

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tillbehör som avbildas eller beskrivs ingår inte i leveransomfattningen och hör inte till Bosch tillbehörsprogram. Tekniska data Sladdlös borrhammare GBH18V-28C GBH18V-28CF Artikelnummer 3611J200.. 3611J210.. Bosch Power Tools 1 609 92A 96F | (20.12.2023)106 | Svensk Sladdlös borrhammare GBH18V-28C GBH18V-28CF Varvtalsstyrning ● ● Vridstopp ● ● Höger-/vänstergång ● ● Växelborrchuck − ● Märkspänning V= 18 18 Slagfrekvens

slag/min 0–4220 0–4220 Enkelslagstyrka enligt EPTA-Procedure 05:2016 J 3,3 3,3 Tomgångsvarvtal

kg 3,7−4,7 3,8−4,8 Längd mm 349 378 Höjd mm 225 225 Bredd mm 92 92 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 Tillåten omgivningstemperatur vid drift

Uppmätt vid20−25°Cmed batteri ProCORE18V 4.0Ah. B) Beroende på använt batteri C) Begränsad effekt vid temperaturer <0°C Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac. Buller-/vibrationsdata

GBH18V-28C GBH18V-28CF

Bullernivåvärde beräknat enligtENIEC62841-2-6. Den A-klassade bullernivån hos elverktyget ligger typiskt på: Ljudtrycksnivå dB(A)

Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligtENIEC62841-2-6: Slagborrning i betong:

1,5 1,5 Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. Dammemissionsinformation med GDE18V-16 Dammemissionsvärden beräknade enligtEN50632-2-6: Damm som tolereras av lungblåsorna: <0,5mg/m

Angivet dammemissionsvärde har fastställts under följande driftvillkor: Driftsätt: hammarborrning Insatsverktyg: SDS plus-borr, diameter10 mm Observera: om du ställer in elverktyget på ett annat driftsätt, använder det med andra insatsverktyg eller vid bristande underhåll kan dammemissionsvärdet avvika. Detta kan öka den totala dammemissionen betydligt. Sammanställ eventuellt ytterligare säkerhetsåtgärder för att skydda användarna mot dammemissioner, exempelvis att en andningsmask i filterklass P2 ska bäras. Beakta nationella föreskrifter för bearbetat material. Batteri Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen. Ladda batteriet u Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litium- jonbatteri som används i elverktyget. Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen. Sätta in batteriet Skjut in det laddade batteriet i batterihållaren tills det sitter fast. Borttagning av batteri För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld. Batteriet är försedd med två låssteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknappfaller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge. Indikering batteristatus Observera: Inte varje batterityp har en laddningsindikation. De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen för indikering av batteristatus eller , för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget. Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut. Batteriets laddningsstatus visas även i användargränssnittet (se „Statusindikeringar“, Sidan110). Batterityp GBA 18V... LED Kapacitet Fast ljus 3× grönt 60–100% Bosch Power Tools 1 609 92A 96F | (20.12.2023)108 | Svensk LED Kapacitet Fast ljus 2× grönt 30–60% Fast ljus 1× grönt 5–30% Blinkande ljus 1× grönt 0–5% Batterityp ProCORE18V... LED Kapacitet Fast ljus 5× grönt 80–100% Fast ljus 4× grönt 60–80% Fast ljus 3× grönt 40–60% Fast ljus 2× grönt 20–40% Fast ljus 1× grönt 5–20% Blinkande ljus 1× grönt 0–5% Anvisningar för korrekt hantering av batterimodulen Skydda batterimodulen mot fukt och vatten. Batteriet får endast lagras inom ett temperaturområde mellan –20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen. Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel. Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering. Montering u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Använda Bluetooth® Low Energy Module GCY42 (tillbehör) För information om Bluetooth® Low Energy Module GCY42, läs tillhörande bruksanvisning. Tilläggshandtag u Använd endast ditt elverktyg med tilläggshandtaget (20). u Se till att stödhandtaget alltid är ordentligt åtdraget. Annars kan du förlora kontrollen över elverktyget under arbetet. Vrid tilläggshandtaget (se bild A) Du kan vrida tilläggshandtaget (20) som du vill för att få en säker och mindre uttröttande arbetsställning. – Vrid det nedre greppet på tilläggshandtaget (20) motsols och vrid tilläggshandtaget (20) till önskad position. Dra åt det nedre handtaget på stödhandtaget (20) medsols igen. Se till att spännbandet på tilläggshandtaget ligger i avsett spår på höljet. Välja chuck och verktyg För hammarborrning och mejsling behöver du SDS-plus- verktygen som monteras i SDS-plus-chucken. För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning används verktyg utan SDS-plus (t. ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck. Byta borrchuck Sätta in/ta ut kuggkranschuck

För att kunna arbeta med verktyg utan SDS-plus (t.ex. borr med cylindriskt skaft) måste du montera lämplig chuck (kuggkrans- eller snabbspänningschuck, tillbehör). Montera kuggkranschucken (se bild B) – Skruva in SDS-plus-fästet (32) i en kuggkranschuck (31). Lås kuggkranschucken (31) med låsskruven (30). Observera att låsskruven är vänstergängad. Sätta i kuggkranschucken (sebildB) – Rengör insticksänden på fästet och smörj den lätt. – Skjut med en vridningsrörelse in kuggkranschucken med universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i kuggkranschucken. Ta ut kuggkranschucken – Skjut låshylsan (5) bakåt och ta av kuggkranschucken (31). Ta ut/sätta in växelchucken

Ta ut växelborrchucken (se bild C) – Dra växelborrchuckens låsring (6) bakåt, håll den i detta läge och dra sedan bort SDS-plus växelborrchucken (2) eller snabbväxelborrchucken (1) framåt. – Skydda växelborrchucken mot smuts efter att den har tagits av. Sätt in växelborrchucken (se bild D) u Använd endast modellspecifik originalutrustning och beakta antalet kodspår (34). Endast växelborrchuckar med två eller tre kodspår är tillåtna. Om en växelborrchuck som inte är lämplig för detta elverktyg används kan insatsverktyget falla ur under användningen. – Rengör växelborrchucken innan användning och smörj insticksänden lätt. – Grip med hela handen om SDS-plus växelborrchucken (2) eller snabbväxelchucken (1). Skjut med en vridande rörelse upp växelborrchucken på chuckfästet (33) tills ett tydligt låsningsljud hörs. – Växelborrchucken låser automatiskt. Kontrollera låsningen genom att dra i växelborrchucken. 1 609 92A 96F | (20.12.2023) Bosch Power ToolsSvensk | 109 Verktygsbyte Dammskyddskåpan (4) hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under arbetet. Vid insättning av verktyg se till att dammskyddskåpan (4) inte skadas. u En skadad dammskyddskåpa måste bytas ut omedelbart. Vi rekommenderar att detta utförs av kundtjänst. Verktygsbyte (SDS-plus) Sätta in SDS plus-insatsverktyget (se bildE) Med SDS-plus-chucken kan du enkelt och bekvämt byta insatsverktyget utan att behöva använda något annat verktyg. – GBH18V-28CF: sätt in SDS-plus-växelborrchucken (2). – Rengör insticksänden av insatsverktyget och smörj den lätt. – Sätt in insatsverktyget i verktygsfästet med en roterande rörelse tills det låser fast. – Kontrollera låsningen genom att dra i verktyget. SDS-plus-insatsverktyg kan röras fritt beroende på system. Därigenom uppstår en avvikelse i roteringen vid tomgång. Detta påverkar inte precisionen hos borrhålet, eftersom borren centrerar sig själv vid borrning. Ta av SDS-plus-insatsverktyget (se bild F) – Skjut spärrhylsan (5) bakåt och ta av insatsverktyget. Verktygsbyte kuggkranschuck

Sätta in insatsverktyget (se bild G) Observera: använd inte verktyg utan SDS-plus för hammarborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – Sätt in en kuggkranschuck (31). – Öppna kuggkranschucken (31) genom att vrida tills verktyget kan skjutas in. Sätt in verktyget. – Sätt in chucknyckeln (35) i hålen på kuggkranschucken (31) och spänn fast verktyget jämnt. – Vrid slag-/vridstoppsbrytaren (17) till position ”Borrning”. Ta av insatsverktyget (se bild H) – Vrid kuggkranschuckens (31) hylsa motsols med hjälp av chucknyckeln (35) tills insatsverktyget kan tas ut. Verktygsbyte snabbväxelchuck

Sätta in insatsverktyget (se bild I) Observera: använd inte verktyg utan SDS-plus för hammarborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – Sätt in snabbväxelchucken (1). – Håll fast snabbväxelborrchuckens hållring (37). Öppna verktygsfästet genom att vrida främre hylsan (36) tills verktyget kan sättas in. Håll fast hållringen (37) och vrid den främre hylsan (36) kraftigt i pilens riktning tills tydliga klickande ljud hörs. – Kontrollera fästet genom att dra i verktyget. Observera: om verktygsfästet har öppnats till anslag kan klickljud höras när det vrids åt och verktygsfästet stängs inte. Vrid i detta fall den främre hylsan ett varv motsols. Därefter kan verktygsfästet stängas. – Vrid slag-/vridstoppsbrytaren (17) till position ”Borrning”. Ta av insatsverktyget (se bild J) – Håll fast snabbväxelborrchuckens hållring (37). Öppna verktygsfästet genom att vrida främre hylsan (36) i pilriktningen tills verktyget kan tas bort. Damm-/spånutsugning Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. u Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. Dammutsug med GDE18V-16 (tillbehör) (sebildK) För bortsugning av betong- och stendamm krävs dammutsuget GDE18V-16 (tillbehör). Detta bortsugningssystemet är inte lämpligt för att suga damm från trä, metall och plast och hälsovådligt damm (t.ex. asbest). Drift Driftstart u Kontrollera att kåpan (15) till Bluetooth

Low Energy Module GCY42 är stängd under driften. Då undviker du dammintrång. Ställa in driftstyp Med slag-/vridstoppsbrytaren (17) väljer du driftstyp för elverktyget. – För att byta driftläge, tryck på upplåsningsknappen (16) och vrid slag-/vridstoppsbrytaren (17) till önskad position tills den klickar fast hörbart. Observera: ändra endast driftstyp när elverktyget är avstängt! I annat fall kan elverktyget skadas. Bosch Power Tools 1 609 92A 96F | (20.12.2023)110 | Svensk Position för hammarborrning i betong eller sten Läge för borrning utan slag i trä, metall, keramik och plast samt för skruvdragning Position Vario-Lock för justering av mejselposition I denna position snäpper slag-/ vridstoppbrytaren(17) inte fast. Position för mejsling Inställning av rotationsriktning Med riktningsomkopplaren (10) kan elverktygets rotationsriktning ändras. Vid nedtryckt på-/av-strömbrytare (12) kan omkoppling inte ske. u Aktivera rotationsriktningsomkopplaren(10)endast när elverktyget står stilla. Ställ alltid in rotationsriktningen till högergång vid hammarborrning, borrning och mejsling. – Högergång: För att borra och skruva in skruvar skjuter du rotationsriktningsomkopplaren (10) till vänster ända till anslaget. – Vänstergång: För lossning och urdragning av skruvar och muttrar, tryck riktningsomkopplaren (10) åt höger mot stopp. Observera: om riktningsomkopplaren står i mittläge är på-/ av-strömbrytaren blockerad. In- och urkoppling – För inkoppling av elverktyget, tryck på strömbrytaren (12). Arbetsljuset (18) lyser vid lätt eller helt intryckt på-/av- strömbrytare (12) och gör det möjligt att belysa arbetsområdet vid ogynnsamma ljusförhållanden. När elverktyget startas för första gången kan en startfördröjning uppstå, eftersom elverktygets elektronik först måste konfigureras. Vid låga temperaturer når elverktyget full hammarkapacitet/ slagkapacitet först efter en viss tid. – För urkoppling av elverktyget släpper du strömbrytaren (12). Ställa in varvtal/slagfrekvens Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned på-/av- strömbrytaren (12). Ett lätt tryck på på-/av-strömbrytaren (12) ger ett lågt varvtal. Med tilltagande tryck ökar varvtalet/slagtalet. Du kan också välja varvtal i användargränssnittet resp. med smartphone-app. Justera mejselställningen (Vario-Lock) Du kan arretera mejseln i 40 olika lägen. Därigenom kan du uppnå den optimala arbetspositionen. – Sätt in mejseln i verktygsfästet. – Vrid slag-/vridstoppbrytaren (17) till position ”Vario- Lock”. – Vrid insatsverktyget i önskad mejselställning. – Vrid slag-/vridstoppsbrytaren (17) till position ”Mejsling”. Verktygshållaren är därmed låst. – Ställ in rotationsriktningen på högergång vid mejsling. Användargränssnitt (se bildL) Användargränssnittet(8) är till för att välja arbetsläge och för statusindikering av elverktyget. Statusindikeringar Batteristatusindikator (användargränssnitt) (22) Betydelse/orsak Lösning grön (2 till 5 staplar) Batteriet är laddat – gul (1 stapel) Batteriet är nästan tomt Batteriet måste snart bytas eller laddas röd (1 stapel) Batteri tomt Byt ut eller ladda batteriet Indikering status elverktyg(29) Betydelse/orsak Lösning Grön Status OK – Gul Kritisk temperatur har uppnåtts eller batteriet är nästan tomt Låt elverktyget svalna eller byt ut/ladda batteriet Röd Elverktyget är överhettat eller batteriet är tomt Låt elverktyget svalna eller byt ut/ladda batteriet Röd Motorn är blockerad, batteriet för svagt Ladda batteriet eller använd rekommenderad batterityp Allmänt fel – Stäng av elverktyget och slå på det igen, eller ta ut batteriet och sätt in det igen 1 609 92A 96F | (20.12.2023) Bosch Power ToolsSvensk | 111 Indikering status elverktyg(29) Betydelse/orsak Lösning Om felet kvarstår: – Skicka in elverktyget till kundtjänst Blinkar rött Snabbavstängning har löst ut Stäng av elverktyget och slå på det igen Blinkar blått Elverktyget är anslutet till den mobila enheten via Bluetooth

eller inställningarna överförs

Symbol smarttelefon(28) Betydelse/orsak Lösning Vit Viktig information tillgänglig (t.ex.temperaturvarning) Läs meddelande på smarttelefon Välja arbetsläge Tryck på knappen(26) för att välja arbetsläge så ofta tills det arbetsläge som du valt lyser. Anmärkning: I arbetsläget Favorite konfigureras funktionerna via Smartphone App, i arbetslägena Auto och Soft är funktionerna förinställda. Indikering arbetsläge(25) Funktioner Symbolen maximal effekt(27)lyser I arbetsläget Auto uppnår elverktyget maximal effekt med maximal starthastighet. Symbolen varvtalskonfiguration via smarttelefon(23)lyser I arbetsläget Favorite kan elverktygets effekt och starthastighet konfigureras individuellt via smarttelefon-app. Symbolen minskad effekt(24)lyser I arbetsläget Soft är elverktygets effekt och starthastighet reducerade. Connectivity-funktioner Systemförutsättningar för användning av appen Systemförutsättningar Mobil enhet (surfplatta, smarttelefon) Android6.0 (och senare) iOS 11(och senare) Installation och inställning av appen För att kunna använda Connectivity-funktionerna måste man först installera den enhetsspecifika appen. – Ladda ner appen via din app-store (Apple App Store, Google Play Store). Anmärkning: Ett användarkonto hos respektive AppStore förutsätts. Appnamn iOS/Android Bosch Toolbox – Välj sedan underrubriken MyTools eller Connectivity i appen. – Displayen på din mobila enhet visar alla ytterligare steg för anslutning av elverktyget till enheten. Med Bluetooth® Low Energy Module GCY42 står följande Connectivity-funktioner till förfogande för elverktyget med Bosch Toolbox-appen: – Registrering – Individuell utformning av arbetsläget Favorite (effekt och funktionalitet) – Verktygsinställningar (t.ex.gångtid för dammsugning, parameter arbetsbelysning) – Statuskontroll, utgående varningsmeddelanden – Allmän information – Hantering För information om Bluetooth® Low Energy Module GCY42, läs tillhörande bruksanvisning. Symbolen smarttelefon(28)lyser när elverktyget skickar information (t.ex. temperaturvarning) viaBluetooth® till en mobil enhet. Avaktivera Connectivity-funktionen u Elverktyget med insatt Bluetooth® Low Energy Module är utrustat med ett trådlöst gränssnitt. Lokala driftsbegränsningar, t.ex. i flygplan eller sjukhus, ska beaktas. Observera: locket (15) kan bara stängas korrekt om Bluetooth® Low Energy Module och knappcellsbatteriet finns i elverktyget. Bosch Power Tools 1 609 92A 96F | (20.12.2023)112 | Svensk – För att avaktivera Bluetooth® Low Energy Module, vänd knappcellsbatteriet eller lägg en isolering mellan knappcellsbatteriet och Bluetooth® Low Energy Module. – Stäng locket (15) så att ingen smuts tränger in. Arbetsanvisningar Ställa in borrdjupet (se bild M) Med djupanslaget (21) kan önskat borrdjup X fastställas. – Tryck på knappen för djupanslagsinställning (19) och sätt djupanslaget i tilläggshandtaget (20). Den räfflade sidan av djupanslaget (21) måste peka neråt. – Skjut SDS-plus-insatsverktyget ända till anslaget i verktygsupptagningen SDS-plus (3). Rörligheten hos SDS-plus-verktyget kan annars leda till en felaktig inställning av borrdjupet. – Dra ut djupanslaget så att avståndet mellan borrspetsen och djupanslagets spets motsvarar önskat borrdjup X. Överbelastningskoppling u Om verktyget är fastklämt bryts drivningen av borrspindeln. Håll på grund av de krafter som uppstår alltid elverktyget ordentligt med båda händer och stå stabilt. u Stäng av elverktyget och lossa insatsverktyget om elverktyget blockerar. Vid inkoppling av ett blockerat borrverktyg uppstår höga reaktionsmoment. Snabbavstängning (Kickback Control) Snabbavstängningen (KickBack Control) ger bättre kontroll över elverktyget och ökar därmed användarsäkerheten jämfört med elverktyg utan KickBack Control. Vid plötslig och oförutsägbar rotation hos elverktyget runt borraxeln stängs elverktyget av, indikeringen snabbavstängning lyser rött och arbetsbelysningen(18) blinkar. Vid aktiverad snabbavstängning blinkar indikeringen Status(29) rött. – För återidrifttagning, släpp strömbrytaren (12) och aktivera den på nytt. Vibrationsdämpning Den integrerade vibrationsdämpningen reducerar uppstående vibrationer. u Elverktyget får inte längre användas om dämpningselementet skadats. Sätta in skruvbits (se bild N) u Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort. För att använda skruvbits behöver du en universalhållare (38) med SDS-plus-fäste (tillbehör). – Rengör insticksänden på fästet och smörj den lätt. – Sätt in universalhållaren i verktygsfästet med en roterande rörelse tills det låser fast. – Kontrollera låsningen genom att dra i universalhållaren. – Sätt in en skruvbit i universalhållaren. Använd endast skruvbits som passar till skruvhuvudet. – För att ta ut universalhållaren, skjut spärrhylsan (5) bakåt och ta ut universalhållaren (38) ur verktygsfästet. Hänga upp elverktyget (se bild O) Med upphängningskroken (13) kan elverktyget hängas upp i lämplig upphängningsanordning. – Tryck in upphängningskroken (13) kort mot handtaget (11) för att lossa låset.Upphängningskroken förs bakåt av sig själv. – Vrid upphängningskroken åt sidan. – Kontrollera upphängningskroken (13) med avseende på skador eller deformering. Använd inte upphängningskroken (13) om den är skadad, deformerad eller inte längre sitter fast på elverktyget. – Häng upp elverktyget i en stabil upphängningsanordning med hjälp av upphängningskroken (13). För att undvika personskador och materiella skador får upphängningsanordningen inte vara placerad över gångvägar eller direkta arbetsområden. Upphängningskroken är endast avsedd för upphängning av elverktyget inklusive monterade tillbehör. – Vrid tillbaka upphängningskroken (13) och skjut in den lätt framåt och nedåt till låspositionen när du arbetar med elverktyget. u Använd aldrig upphängningskroken (13) som fallsäkring. Fäst aldrig fallsäkringen i upphängningskroken. Fästa fallsäkringen (se bildP) Observera: för att säkra elverktyget mot att falla ska en fallsäkringsanordning(40) som är lämplig för systemvikten användas. Max. tillåten längd för fallsäkringsanordningen är1,8 m. Tillåtet fästområde(39) på elverktyget ska beaktas. Använd helst fallsäkringsanordningen med en bandslinga som förankrats med lärkhuvud, eller en fallsäkringsanordning med stötdämpare. Observera bruksanvisningen för fallsäkringsanordningen(40) när du fäster den. u Fallsäkringsanordningens andra sida måste förankras i en stabil struktur (t.ex. i byggnaden eller i en byggnadsställning) och aldrig i användaren själv. Fallsäkringsanordningen måste kunna röra sig fritt och får endast vara förankrad i den fixerade fästpunkten(41) inom det tillåtna fästområdet(39) på elverktyget. Välj en fixerad fästpunkt(41) där elverktyget kan falla fritt i fallsäkringsanordningen utan att omlinda användaren eller på annat sätt utsätta denne för risk. Använd aldrig upphängningskroken(13) som fallsäkring. Fäst aldrig fallsäkringsanordningen i upphängningskroken. Använd aldrig fallsäkringsanordningen på elverktyget med monterat dammutsugning GDE18V-16 eller GDE16Plus. 1 609 92A 96F | (20.12.2023) Bosch Power ToolsNorsk | 113 Underhåll och service Underhåll och rengöring u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. u En skadad dammskyddskåpa måste bytas ut omedelbart. Vi rekommenderar att detta utförs av kundtjänst. – Rengör verktygsfästet (3) efter varje användning. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] (inom Sverige) Fax: [phone] Du hittar fler kontaktuppgifter till service här: www.bosch-pt.com/serviceaddresses Transport De rekommenderade lithiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall en expert för farligt gods konsulteras vid förberedelse av transport. Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter. Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering. Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen. Sekundär-/primärbatterier: Li-jon: Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan113). Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. Bosch Power Tools 1 609 92A 96F | (20.12.2023)114 | Norsk u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Bruk og pleie av batteridrevne verktøy u Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. u Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann 1 609 92A 96F | (20.12.2023) Bosch Power ToolsNorsk | 115 hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. u Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. u Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.. u Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. u Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere. Sikkerhetsanvisninger for hammere Sikkerhetsanvisninger for alle operasjoner u Bruk hørselvern. Eksponering for støy kan føre til hørselstap. u Bruk ekstrahåndtak(ene) hvis slike fulgte med verktøyet. Tap av kontroll kan føre til personskader. u Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der skjæretilbehøret eller verktøyet kan komme borti skjulte ledninger. Skjæretilbehør og verktøy som kommer i berøring med en strømførende ledning, kan gjøre eksponerte metalldeler på elektroverktøyet strømførende og dermed gi brukeren elektrisk støt. Sikkerhetsanvisninger for bruk av lange borbits sammen med borhammere u Start alltid boringen ved lav hastighet og med spissen av bitsen i kontakt med emnet. Ved høyere hastigheter er det stor sannsynlighet for at bitsen bøyes hvis den får rotere fritt uten kontakt med emnet, og dette kan føre til personskader. u Trykk bare i rett linje med bitsen, og pass på at du ikke trykker for hardt. Bits kan bli bøyd, slik at man mister kontrollen, noe som kan forårsake personskader. Ekstra sikkerhetsanvisninger u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. u Det kan slippe ut damp ved skader på og ikke- forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. u Batteriet må ikke åpnes. Det er fare for kortslutning. u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Bruk batteriet bare i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning. u Du må ikke berøre innsatsverktøy eller tilstøtende husdeler like etter bruk. Disse kan bli svært varme under drift og forårsake brannskader. u Innsatsverktøyet kan bli blokkert under boring. Pass på å stå stødig, og hold elektroverktøyet godt med begge hendene. Ellers kan du miste kontrollen over elektroverktøyet. u Vær forsiktig når du bruker meiselen til rivningsarbeid. Biter av rivningsmaterialer kan skade deg eller personer i nærheten. u Hold elektroverktøyet godt fast med megge hendene under arbeidet, og pass på at du står stødig. Elektroverktøyet føres sikrere med begge hender. u Forsiktig! Under bruk av måleverktøyet med Bluetooth ® kan det oppstå forstyrrelse på andre apparater og anlegg, fly og medisinsk utstyr (f.eks. pacemakere og høreapparater). Skader på mennesker og dyr i umiddelbar nærhet kan heller ikke utelukkes helt. Bruk ikke måleverktøyet med Bluetooth® i nærheten av medisinsk utstyr, bensinstasjoner, kjemiske anlegg, steder med eksplosjonsfare eller på sprengningsområder. Bruk ikke elektroverktøyet med Bluetooth® om bord på fly. Unngå langvarig bruk nær kroppen. Navnet Bluetooth® og logoene er registrerte varemerker som tilhører Bluetooth SIG, Inc. Enhver bruk av navnet/ logoen av Robert Bosch Power Tools GmbH skjer på lisens. Bosch Power Tools 1 609 92A 96F | (20.12.2023)116 | Norsk Produktbeskrivelse og ytelsesspesifikasjoner Les sikkerhetsanvisningene og instruksene. Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader. Se illustrasjonene i begynnelsen av bruksanvisningen. Forskriftsmessig bruk Elektroverktøyet er beregnet til hammerboring i betong, murstein og stein og til lette meislearbeider. Det er også egnet for boring uten slag i tre, metall, keramikk og kunststoff. Elektroverktøy med elektronisk regulering og høyre-/venstrerotasjon er også egnet for skruing. Når Bluetooth

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att de stämmer överens med följande normer. Teknisk dokumentation: * Sladdlös borrhammare med utsugningsanord ning Produktnummer
