NAUDOJIMO INSTRUKCIJA GBH 18V28 CF Professional BOSCH

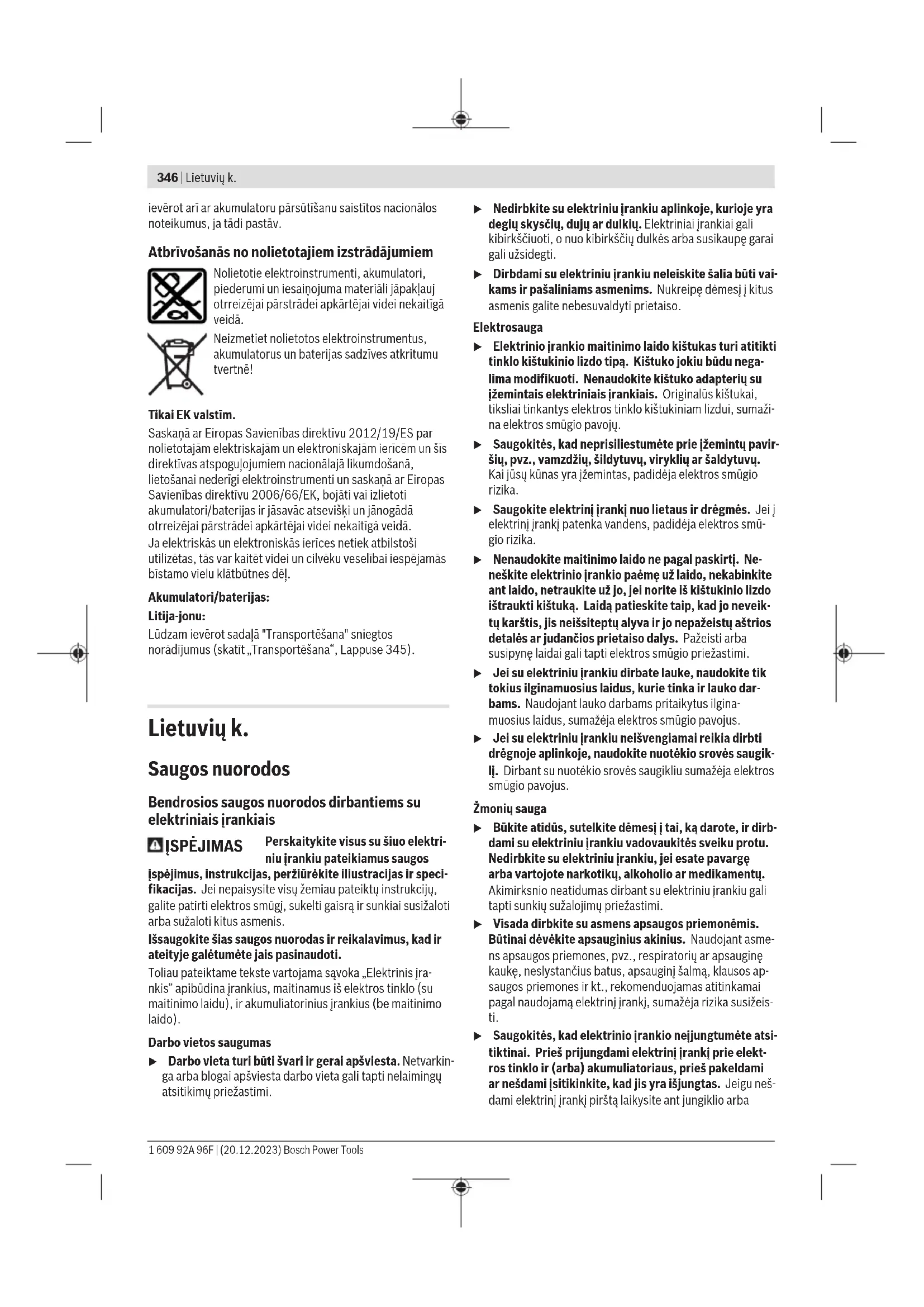

radijo ryšio technologija, gali būti perkelti iš elekt- rinio įrankio į mobilųjį galinį prietaisą ir atvirkščiai. Pavaizduoti įrankio elementai Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius. (1) Greitojo užveržimo keičiamasis griebtuvas (GBH18V-28CF) (2) SDSplus keičiamasis griebtuvas (GBH18V-28CF) (3) Įrankių įtvaras SDS plus (4) Apsauginis nuo dulkių gaubtelis (5) Užraktinė mova 1 609 92A 96F | (20.12.2023) Bosch Power ToolsLietuvių k. | 349 (6) Keičiamojo griebtuvo fiksuojamasis žiedas (GBH18V-28CF) (7) Vibracijos slopintuvas (8) Naudotojo sąsaja (9) Akumuliatoriaus atblokavimo klavišas

(15) „Bluetooth“ gaubtas (16) Gręžimo-kirtimo režimų perjungiklio užrakto myg- tukas (17) Gręžimo-kirtimo režimų perjungiklis (18) Darbinė lemputė (19) Gylio ribotuvo reguliatoriaus klavišas (20) Papildoma rankena (izoliuotas rankenos paviršius) (21) Gylio ribotuvas (22) Akumuliatoriaus įkrovos būklės indikatorius (nau- dotojo sąsaja) (23) Sūkių skaičiaus konfigūravimo išmaniojo telefono programėle simbolis (naudotojo sąsaja) (24) Sumažintos galios simbolis (naudotojo sąsaja) (25) Darbo režimo indikatorius (naudotojo sąsaja) (26) Mygtukas darbo režimui parinkti (naudotojo sąsa- ja) (27) Maksimalios galios simbolis (naudotojo sąsaja) (28) Išmaniojo telefono simbolis (naudotojo sąsaja) (29) Elektrinio įrankio būsenos indikatorius (naudotojo sąsaja) (30) Vainikinio griebtuvo apsauginis varžtas (GBH18V-28C)

(33) Griebtuvo laikiklis (GBH18V-28CF) (34) Identifikaciniai grioveliai (35) Griebtuvo raktas (GBH18V-28C) (36) Greitojo užveržimo keičiamojo griebtuvo priekinė įvorė (GBH18V-28CF) (37) Greitojo užveržimo keičiamojo griebtuvo fiksuoja- masis žiedas (GBH18V-28CF) (38) Universalus antgalių laikiklis su SDS plus koteliu

(39) Apsaugos nuo nukritimo priemonės tvirtinimo vie- ta ant elektrinio įrankio (40) Apsaugos nuo nukritimo priemonė

(41) Apsaugos nuo nukritimo priemonės fiksuotas tvir- tinimo taškas

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje.

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą ir į Bosch papildomos įrangos programą neįeina. Techniniai duomenys Akumuliatorinis perforatorius GBH18V-28C GBH18V-28CF Gaminio numeris 3611J200.. 3611J210.. Sūkių skaičiaus reguliavimas ● ● Sukimosi sustabdymas ● ● Dešininis/kairinis sukimasis ● ● Keičiamasis griebtuvas − ● Nominalioji įtampa V= 18 18 Smūgių skaičius

0–4220 0–4220 Smūgio energija pagal „EPTA-Proce- dure05:2016“ J 3,3 3,3 Tuščiosios eigos sūkių skaičius

– Dešininis sukimasis min

kg 3,7−4,7 3,8−4,8 Ilgis mm 349 378 Aukštis mm 225 225 Plotis mm 92 92 Rekomenduojama aplinkos temperatūra įkrau- nant °C 0...+35 0...+35 Leidžiamoji aplinkos temperatūra veikiant

Išmatuota 20−25°C temperatūroje su akumuliatoriumiProCORE18V 4.0Ah. B) Priklausomai nuo naudojamo akumuliatoriaus C) Ribota galia, esant temperatūrai <0 °C Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac. Informacija apie triukšmą ir vibraciją

GBH18V-28C GBH18V-28CF

Triukšmo emisijos vertės nustatytos pagalENIEC62841-2-6. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: Garso slėgio lygis dB(A)

Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaidaK nustatyta pagalENIEC62841-2-6: Betono gręžimas su smūgiu:

1,5 1,5 Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo 1 609 92A 96F | (20.12.2023) Bosch Power ToolsLietuvių k. | 351 įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Informacija apie dulkių emisiją suGDE18V-16 Dulkių emisijos vertės nustatytos pagalEN50632-2-6: alveoles liečiančios dulkės:<0,5mg/m

įkvepiamos dulkės:<0,5mg/m

kvarco dulkės: <0,05mg/m

Nurodyta dulkių emisijos vertė buvo nustatyta, esant šioms eksploatavimo sąlygoms: Veikimo režimas „Gręžimas su smūgiu“ Darbo įrankis: SDS plus grąžtas, skersmuo10mm Nuoroda: jei elektrinį įrankį naudojate kitokiu veikimo reži- mu, su kitokiais darbo įrankiais arba jei jis buvo nepakanka- mai techniškai prižiūrimas, dulkių emisijos vertė gali skirtis. Tai gali gerokai padidinti dulkių emisiją per visą darbo laiko- tarpį. Jei reikia, imkitės papildomų apsaugos priemonių dirbančia- jam nuo dulkių emisijos poveikio apsaugoti: dėvėkite respira- torių su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Akumuliatorius Bosch akumuliatorinius elektrinius įrankius parduoda ir be akumuliatoriaus. Ar į jūsų elektrinio įrankio tiekiamą komp- lektą įeina akumuliatorius, galite pažiūrėti ant pakuotės. Akumuliatoriaus įkrovimas u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame prietaise naudojamo ličio jonų akumuliatoriaus. Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai įkrauti. Kad akumu- liatorius veiktų visa galia, prieš pirmąjį naudojimą akumulia- torių visiškai įkraukite. Akumuliatoriaus įdėjimas Įkrautą akumuliatorių stumkite į akumuliatoriaus laikiklį, kol pajusite, kad užsifiksavo. Akumuliatoriaus išėmimas Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos. Akumuliatoriuje yra 2fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumu- liatorių tinkamoje padėtyje palaiko spyruoklė. Akumuliatoriaus įkrovos būklės indikatorius Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės in- dikatoriumi. Žali akumuliatoriaus įkrovos būklės indikatoriairodo akumu- liatoriausįkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia. Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Tai galima ir tada, kai akumuliatorius yra išimtas. Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis in- dikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Akumuliatoriaus įkrovos būklė taip pat rodoma naudotojo są- sajoje(žr. „Būsenos indikatoriai“, Puslapis354). Akumuliatoriaus tipas GBA 18V... Šviesos diodas Talpa Šviečia nuolat 3× žali 60–100% Šviečia nuolat 2× žali 30–60% Šviečia nuolat 1× žalias 5–30% Mirksi 1× žalias 0–5% Akumuliatoriaus tipas ProCORE18V... Šviesos diodas Talpa Šviečia nuolat 5× žali 80–100% Šviečia nuolat 4× žali 60–80% Šviečia nuolat 3× žali 40–60% Šviečia nuolat 2× žali 20–40% Šviečia nuolat 1× žalias 5–20% Mirksi 1× žalias 0–5% Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo −20°C iki 50°C tem- peratūroje. Pvz., nepalikite akumuliatoriaus vasarą automo- bilyje. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpė- jimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. Bosch Power Tools 1 609 92A 96F | (20.12.2023)352 | Lietuvių k. Bluetooth® „Low Energy Module“ GCY42 (papildoma įranga) įstatymas Informacija apie Bluetooth® „Low Energy Module“ GCY42 pateikta jo naudojimo instrukcijoje. Pagalbinė rankena u Elektrinį įrankį naudokite tik su papildoma rankena (20). u Papildoma rankena visada tvirtai užveržta. Priešingu atveju dirbdami galite nebesuvaldyti elektrinio įrankio. Papildomos rankenos pasukimas (žr.Apav.) Papildomą rankeną (20) galite pasukti taip, kad darbo padė- tis būtų kuo saugesnė ir mažiausia varginanti. – Papildomos rankenos(20) apatinę dalį pasukite prieš lai- krodžio rodyklę ir nustatykite papildomą rankeną(20) į norimą padėtį. Vėl užveržkite papildomos rankenos(20)apatinę dalį, sukdami ją pagal laikrodžio rodyklę. Atkreipkite dėmesį, kad papildomos rankenos užveržia- moji juosta būtų specialiame, korpuse esančiame griove- lyje. Griebtuvo ir įrankio parinkimas Norint gręžti su smūgiu ir kirsti, reikia SDS-plus įrankių, ku- riuos būtų galima įstatyti į SDS-plus griebtuvą. Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus sistemos įrankius (pvz., grąžtus su cilindriniu kotu). Šiems įrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo. Griebtuvo keitimas Vainikinio griebtuvo įdėjimas ir išėmimas

Norėdami dirbti su įrankiais be SDS-plus (pvz., grąžtu su ci- lindriniu kotu), turite uždėti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą papildoma įranga). Vainikinio griebtuvo montavimas (žr.Bpav.) – Įsukite SDS-plus kotelį(32) į vainikinį griebtuvą(31). Pri- tvirtinkite vainikinį griebtuvą(31) apsauginiu varžtu(30). Atkreipkite dėmesį, kad apsauginis varžtas yra su kai- riniu sriegiu. Vainikinio griebtuvo įdėjimas (žr.Bpav.) – Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite. – Vainikinį griebtuvą su koteliu sukite į įrankių įtvarą, kol jis savaime užsifiksuos. – Patikrinkite, ar užsifiksavo, t. y. vainikinį griebtuvą patrau- kite. Vainikinio griebtuvo nuėmimas – Patraukite užraktinę movą(5) atgal ir nuimkite vainikinį griebtuvą(31). Keičiamojo griebtuvo nuėmimas/uždėjimas

Keičiamojo griebtuvo nuėmimas (žr.Cpav.) – Keičiamojo griebtuvo fiksuojamąjį žiedą(6) patraukite at- gal, tvirtai laikykite jį šioje padėtyje ir SDS-plus keičiamąjį griebtuvą(2) arba greitojo užveržimo keičiamąjį griebtuvą(1) traukdami į priekį nuimkite. – Nuimtą keičiamąjį griebtuvą saugokite nuo nešvarumų. Keičiamojo griebtuvo uždėjimas (žr.Dpav.) u Naudokite tik modeliui skirtą originalią įrangą ir at- kreipkite dėmesį į identifikacinių griovelių skaičių(34). Leidžiama naudoti tik keičiamuosius griebtuvus su dviem arba trimis identifikaciniais grio- veliais. Naudojant šiam elektriniam įrankiui netinkamą keičiamąjį griebtuvą, darbo metu gali iškristi darbo įra- nkis. – Keičiamąjį griebtuvą prieš įstatydami nuvalykite ir šiek tiek patepkite įstatomąjį galą. – SDS-plus keičiamąjį griebtuvą(2) arba greitojo užveržimo keičiamąjį griebtuvą(1) apimkite visa ranka. Keičiamąjį griebtuvą sukdami stumkite ant griebtuvo laikiklio(33), kol aiškiai išgirsite, kad užsifiksavo. – Keičiamasis griebtuvas užsifiksuoja automatiškai. Patikri- nkite, ar užsifiksavo, t. y. keičiamąjį griebtuvą patraukite. Įrankių keitimas Apsauginis nuo dulkių gaubtelis (4) neleidžia gręžimo metu kylančioms dulkėms patekti į įrankių įtvarą. Įdėdami įrankius saugokite, kad nepažeistumėte apsauginio nuo dulkių gaub- telio (4). u Pažeistą apsauginį nuo dulkių gaubtelį būtina nedel- siant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje. Įrankio keitimas (SDS-plus) SDS plus darbo įrankio įstatymas (žr.Epav.) Su SDS-plus griebtuvu nenaudodami papildomų įrankių gali- te lengvai ir patogiai pakeisti darbo įrankį. – GBH18V-28CF: Įstatykite greitojo SDS-plus keičiamąjį griebtuvą(2). – Darbo įrankį nuvalykite ir jo įstatomąjį galą šiek tiek pate- pkite. – Darbo įrankį sukdami stumkite į įrankių įtvarą, kol jis sa- vaime užsirakins. – Patraukę įrankį atgal, patikrinkite, ar jis tinkamai užsifik- savo. SDS-plus darbo įrankis turi turėti laisvumo. Todėl sukda- masis tuščiąja eiga, jis gali šiek tiek klibėti. Tai neturi jokios įtakos gręžiamos kiaurymės tikslumui, nes gręžiant grąžtas centruojasi savaime. SDS-plus darbo įrankio išėmimas (žr. F pav.) – Patraukite užraktinę movą (5) į priekį ir išimkite darbo įra- nkį. 1 609 92A 96F | (20.12.2023) Bosch Power ToolsLietuvių k. | 353 Vainikinio griebtuvo įrankio keitimas

Darbo įrankio įstatymas (žr.Gpav.) Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami. – Įstatykite vainikinį griebtuvą(31). – Sukdami atverkite vainikinį griebtuvą(31) tiek, kad galė- tumėte įstatyti įrankį. Įstatykite įrankį. – Griebtuvo raktą(35) įstatykite į vainikinio griebtuvo(31) atitinkamą angą ir tolygiai veržkite įrankį. – Pasukite gręžimo-kirtimo režimų perjungiklį(17) į padėtį „Gręžimas“. Darbo įrankio išėmimas (žr. H pav.) – Vainikinio griebtuvo movą(31) griebtuvo raktu(35) su- kite prieš laikrodžio rodyklę, kol darbo įrankį bus galima išimti. Greitojo užveržimo keičiamojo griebtuvo įrankio keitimas

Darbo įrankio įstatymas (žr.Ipav.) Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami. – Įstatykite greitojo užveržimo keičiamąjį griebtuvą(1). – Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamąjį žiedą(37). Sukdami priekinę įvorę(36) ati- darykite įrankių įtvarą tiek, kad būtų galima įstatyti įrankį. Tvirtai laikykite fiksuojamąjį žiedą(37) ir stipriai sukite priekinę įvorę(36) rodyklės kryptimi, kol aiškiai išgirsite, kad užsifiksavo. – Patikrinkite, ar įrankis tvirtai įsistatė, t. y. jį patraukite. Nuoroda: jei įrankių įtvaras buvo atidarytas iki atramos, už- sukant įrankių įtvarą gali būti, kad trakštelėjimas girdėsis, bet įtvaras neužsidarys. Tokiu atveju priekinę įvorę vieną kartą pasukite prieš laik- rodžio rodyklę. Tada įrankių įtvarą galima uždaryti. – Pasukite gręžimo-kirtimo režimų perjungiklį(17) į padėtį „Gręžimas“. Darbo įrankio išėmimas (žr.Jpav.) – Tvirtai laikykite greitojo užveržimo keičiamojo griebtuvo fiksuojamąjį žiedą(37). Sukdami priekinę įvorę(36) rodyklės kryptimi atidarykite įrankių įtvarą tiek, kad būtų galima išimti įrankį. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Jei yra galimybė, naudokite apdirbamai medžiagai tinkan- čią dulkių nusiurbimo įrangą. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Dulkių nusiurbimas su „GDE18V-16“ (papildoma įranga) (žr.Kpav.) Betono ir uolienų dulkėms nusiurbti riekia dulkių nusiurbimo įrangos „GDE 18V-16“ (papildoma įranga). Medienos, metalo ir plastiko dulkėms bei sveikatai kenks- mingoms dulkėms (pvz., asbesto) ši sistema nėra skirta. Naudojimas Paruošimas naudoti u Stebėkite, kad Bluetooth

„Low Energy Module GCY42“(15)gaubtas veikimo metu būtų uždengtas. Taip išvengsite dulkių patekimo. Veikimo režimo pasirinkimas Gręžimo-kirtimo režimų perjungikliu(17) pasirinkite elektri- nio įrankio veikimo režimą. – Norėdami pakeisti veikimo režimą, paspauskite atblokavi- mo klavišą(16) ir sukite gręžimo-kirtimo režimų perjungiklį(17) į norimą padėtį, kol išgirsite, kad jis užsi- fiksavo. Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis įra- nkis išjungtas! Priešingu atveju galite pažeisti elektrinį įrankį. Padėtis, norint Gręžti su smūgiu betoną arba akmenį Padėtis, norint gręžti be smūgio medieną, me- talą, keramiką ir plastiką bei sukti varžtus Padėtis Vario-Lock kalto padėčiai pakeisti Šioje padėtyje gręžimo-kirtimo režimų perjungiklis(17) neužsifiksuoja. Padėtis, norint Kirsti Sukimosi krypties keitimas Sukimosi krypties perjungikliu(10)galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tada, kai įjungimo-išjungimo jungiklis(12) yra nuspaustas, tai padaryti yra neįmanoma. Bosch Power Tools 1 609 92A 96F | (20.12.2023)354 | Lietuvių k. u Sukimosi krypties perjungiklį(10) junkite tik tada, kai elektrinis įrankis neveikia. Norėdami gręžti su smūgiu, gręžti ir kirsti, visada nustatykite dešininę sukimosi kryptį. – Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spauskite sukimosi krypties perjungiklį(10) į kairę iki at- ramos. – Kairinis sukimasis: norėdami atlaisvinti arba išsukti varž- tus ar atsukti veržles, spauskite sukimosi krypties perjungiklį(10) į dešinę iki atramos. Nuoroda: jei sukimosi krypties perjungiklis yra vidurinėje pa- dėtyje, įjungimo-išjungimo jungiklis yra užblokuotas. Įjungimas ir išjungimas – Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-iš- jungimo jungiklį(12). Darbinė lemputė(18)šviečia, kai šiek tiek arba visiškai nu- spaustas įjungimo-išjungimo jungiklis(12), ji apšviečia dar- binę sritį, kai ji nepakankamai apšviesta. Pirmą kartą įjungus elektrinį įrankį gali būti, kad jis pradės veikti po uždelsimo, nes pirmiau turi susikonfigūruoti elektri- nio įrankio elektroninis įtaisas. Esant žemai temperatūrai, prietaisas gali išvystyti visą kirti- mo ar gręžimo našumą tik po tam tikro laiko. – Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-iš- jungimo jungiklį(12). Sūkių skaičiaus ir smūgių skaičiaus nustatymas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuo- ti atitinkamai spausdami įjungimo-išjungimo jungiklį(12). Šiek tiek spaudžiant įjungimo-išjungimo jungiklį(12), įrankis veikia mažais sūkiais. Daugiau spaudžiant jungiklį, sūkių skai- čius didėja. Sūkių skaičių taip pat galite reguliuoti naudotojo sąsajoje arba išmaniojo telefono programėle. Kalto padėties keitimas (Vario-Lock) Kaltą galite nustatyti į40 padėtis. Tokiu būdu visada galite pasirinkti optimalią darbinę padėtį. – Kaltą įstatykite į įrankių įtvarą. – Pasukite gręžimo-kirtimo režimų perjungiklį(17) į padėtį „Vario-Lock“. – Kaltą su įtvaru pasukite į norimą padėtį. – Pasukite gręžimo-kirtimo režimų perjungiklį (17) į padėtį „Kirtimas“. Taip nustačius, įrankių įtvaras užfiksuojamas. – Norėdami kirsti, nustatykite dešininį sukimąsi. Naudotojo sąsaja (žr.Lpav.) Naudotojo sąsaja(8) yra skirta elektrinio įrankio darbo reži- mui parinkti bei veikimo būsenai parodyti. Būsenos indikatoriai Akumuliatoriaus įkrovos būklės indikatorius (naudo- tojo sąsaja)(22) Reikšmė/priežastis Sprendimas žalia (nuo 2 iki 5 brūkšnelių) Akumuliatorius įkrautas – geltona (1 brūkšnelis) Akumuliatorius beveik išsikrovęs Akumuliatorių greitai pakeiskite arba įkraukite raudona (1 brūkšnelis) Akumuliatorius išsikrovęs Akumuliatorių pakeiskite arba įkraukite Elektrinio įrankio būsenos indikatorius(29) Reikšmė/priežastis Sprendimas Žalia Būsena OK – Geltona Pasiekta kritinė temperatūra arba beveik tuš- čias akumuliatorius Palaukite, kol elektrinis įrankis atvės, arba pa- keiskite ar įkraukite akumuliatorių Raudona Perkaito elektrinis įrankis arba išsikrovė aku- muliatorius Palaukite, kol elektrinis įrankis atvės, arba pa- keiskite ar įkraukite akumuliatorių Raudona Užblokuotas variklis, per silpnas akumuliato- rius Įkraukite akumuliatorių arba naudokite reko- menduojamo tipo akumuliatorių Bendrojo pobūdžio klaidos – Elektrinį įrankį išjunkite ir vėl įjunkite, jei reikia – išimkite ir vėl įdėkite akumuliatorių Jei trikties pašalinti nepavyko: – Elektrinį įrankį išsiųskite į klientų aptarnavi- mo skyrių Mirksi raudonai Suveikė greitojo išjungimo įtaisas Elektrinį įrankį išjunkite ir vėl įjunkite Mirksi mėlynai Elektrinis įrankis Bluetooth

ryšiu sujungtas su mobiliuoju galiniu prietaisu arba perkeliami nustatymai

1 609 92A 96F | (20.12.2023) Bosch Power ToolsLietuvių k. | 355 Išmaniojo telefono simbolis(28) Reikšmė/priežastis Sprendimas Baltas Svarbi informacija (pvz., įspėjimas dėl tem- peratūros) Skaitykite pranešimą išmaniajame telefone Veikimo režimo parinkimas Norėdami nustatyti veikimo režimą, pakartotinai spauskite mygtuką(26), kol bus parodytas pageidaujamas režimas. Nuoroda: pasirinkus režimą Favorite, funkcijos yra konfigū- ruojamos išmaniojo telefono programa,o pasirinkus režimą Auto ir Soft – funkcijos yra nustatytos iš anksto. Veikimo režimo indikatorius(25) Funkcijos Šviečia maksimalios galios simbolis(27) Veikiant režimuAuto, elektrinis įrankis pasiekia maksimalią galią maksimaliu įsibėgėjimo grei- čiu. Šviečia sūkių skaičiaus konfigūravimo išma- niuoju telefonu simbolis(23) Veikiant režimu Favorite, elektrinio įrankio galią ir įsibėgėjimo greitį galima individualiai konfi- gūruoti išmaniojo telefono programėle. Šviečia sumažintos galios simbolis(24) Veikiant režimu Soft, elektrinio įrankio galia ir įsibėgėjimo greitis yra sumažinti. „Connectivity“ funkcijos Būtinos sąlygos sistemai, norint naudotis programa Būtinos sąlygos sistemai Mobilusis galinis prietai- sas (planšetė, išmanusis telefonas) „Android 6.0“ (ir aukštesnės versijos) „iOS 11“ (ir aukštesnės versi- jos) Programos įdiegimas ir priderinimas Norėdami naudotis jungiamumo funkcijomis, pirmiausia – priklausomai nuo galinio prietaiso – turite įdiegti specialią programą. – Iš atitinkamos „App-Store“ programų parduotuvės („AppleApp Store“, „Google Play Store“) parsisiųskite programą. Nuoroda: atitinkamoje „AppStore“ būtina sąlyga yra nau- dotojo paskyra. Programėlės pavadinimas „iOS“/„Android“ „Bosch Toolbox“ – Tada programoje pasirinkite papunktį MyTools arba Con- nectivity. – Jūsų mobiliojo galinio prietaiso ekrane bus parodyti visi kiti žingsniai, kaip elektrinį įrankį sujungti su galiniu prie- taisu . Naudojant su Bluetooth® „Low Energy Module“GCY42, su „Bosch Toolbox“ programėle galimos šios elektrinio įrankio jungiamumo funkcijos: – Registracija – Veikimo režimo Favorite personalizavimas (galia ir veiki- mo būdas) – Įrankio nustatymas (pvz., dulkių nusiurbimo veikimo lai- kas, darbinės lemputės parametrai) – Būsenos patikra, įspėjamųjų pranešimų pateikimas – Bendrojo pobūdžio informacija – Administravimas Informacija apie Bluetooth® „Low Energy Module“ GCY42 pateikta jo naudojimo instrukcijoje. Išmaniojo telefono simbolis (28) šviečia, kai elektrinis įra- nkis Bluetooth® radijo ryšio technologija siunčia informaciją (pvz.,įspėjimą dėl temperatūros) į mobilųjį galinį prietaisą. Jungiamumo funkcijos deaktyvinimas u Elektrinis įrankis su įstatytu Bluetooth® „Low Energy“ moduliu yra su radijo sąsaja. Būtina laikytis vietinių eksploatavimo apribojimų, pvz., lėktuvuose ar ligoni- nėse. Nuoroda: dangtelį(15) saugiai galima uždaryti tik tada, kai Bluetooth® „Low Energy Module“ ir tabletės formos eleme- ntas yra elektriniame įrankyje. – Norėdami deaktyvinti Bluetooth® „Low Energy Module“, apverskite tabletės formos elementą arba tarp tabletės formos elemento ir Bluetooth® „Low Energy Module“ pa- dėkite izoliaciją. – Uždenkite dangtelį(15), kad nepatektų nešvarumų. Darbo patarimai Gręžimo gylio nustatymas (žr. M pav.) Gylio ribotuvu (21) galima nustatyti pageidaujamą gręžimo gylį X. – Paspauskite gylio ribotuvo nustatymo mygtuką (19) ir į papildomą rankeną (20) įstatykite gylio ribotuvą. Ant gylio ribotuvo esantys grioveliai (21) turi būti nu- kreipti žemyn. Bosch Power Tools 1 609 92A 96F | (20.12.2023)356 | Lietuvių k. – SDS-plus sistemos darbo įrankį iki atramos stumkite į SDS-plus įrankių įtvarą (3). Priešingu atveju, jei SDS-plus įrankis juda, gali būti klaidingai nustatomas gręžimo gylis. – Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto vir- šūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gyliui X. Apsauginė sankaba u Įstrigus ar užsikabinus grąžtui, įsijungia apsauginė sankaba, kuri išjungia jėgos perdavimą į suklį. Kadan- gi tuo metu prietaisą veikia reakcijos momentą su- keliančios jėgos, jį būtina patikimai laikyti abiem ran- komis ir tvirtai stovėti. u Užsiblokavus elektriniam įrankiui, elektrinį įrankį iš- junkite ir atlaisvinkite darbo įrankį. Įjungiant su užstri- gusiu darbo įrankiu, susidaro didelis reakcijos jėgų momentas. Greitojo atjungimo įtaisas („KickBack Control“) Greitojo atjungimo įtaisas („KickBack Control“) užtikrina geresnę elektrinio įrankio kontrolę ir tokiu būdu padidina dirbančiojo apsaugą nei dirbant su elektriniais įrankiais be „KickBack Control“. Staiga ir netikėtai pradėjus suktis elektriniam įrankiui apie grąžto ašį, elektrinis įrankis išsijun- gia, pradeda raudonai šviesti greitojo išjungimo įtaiso indi- katorius ir mirksėti darbinė lemputė(18). Esant suaktyvin- tam greitojo išjungimo įtaisui, būsenos indikatorius(29) mirksi raudonai. – Norėdami įrankįpakartotinai įjungti, įjungimo-išjungimo jungiklį (12) atleiskite ir paspauskite iš naujo. Vibracijos slopintuvas Integruota vibracijos slopinimo sis- tema sumažina kylančią vibraciją. u Nebenaudokite elektrinio įrankio, jei pažeistas vib- racijos slopinimo elementas. Suktuvo antgalio įstatymas (žr. N pav.) u Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą elektrinį įrankį. Besisukantys darbo įrankiai gali nuslysti. Norint naudoti suktuvo antgalį, reikia universalaus antgalių laikiklio (38) su SDS-plus koteliu (papildoma įranga). – Nuvalykite kotelio įstatomąjį galą ir jį truputį patepkite. – Universalų antgalių laikiklį sukdami stumkite į įrankių įtva- rą, kol jis savaime užsifiksuos. – Patikrinkite, ar užsifiksavo, t. y. universalų antgalių laikiklį patraukite. – Į universalų antgalių laikiklį įstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį. – Norėdami išimti universalų antgalių laikiklį, pastumkite už- raktinę movą (5) atgal ir išimkite universalų antgalių lai- kiklį (38) iš įrankių įtvaro. Elektrinio įrankio pakabinimas (žr.Opav.) Naudodamiesi pakabinimo kabliu(13), elektrinį įrankį galite pakabinti ant specialaus pakabinimo įtaiso. – Trumpai paspauskite pakabinimo kablį (13) rankenos (11) kryptimi, kad atblokuotumėte fiksatorių. Pakabinimo kablys savaime išvažiuoja atgal. – Pakabinimo kablį pasukite į šoną. – Patikrinkite, ar pakabinimo kablys(13) nepažeistas ir ne- deformuotas. Nenaudokite pakabinimo kablio(13), jei jis pažeistas, de- formuotas arba nebėra patikimai pritvirtintas prie elektri- nio įrankio. – Elektrinį įrankį už pakabinimo kablio(13) pakabinkite ant stabilaus pakabinimo įtaiso. Siekiant išvengti pažeidimų ir sužalojimų, pakabinimo įtai- sas jokiu būdu neturi būti virš takų, kuriais vaikštoma, arba netoli darbo vietų. Pakabinimo kablys yra skirtas tik elektriniam įrankiui pa- kabinti, įskaitant sumontuotą papildomą įrangą. – Pakabinimo kablį (13) pasukite atgal ir, kai dirbate su elektriniu įrankiu, šiek tiek spausdami pastumkite jį pir- myn ir žemyn į fiksavimo padėtį. u Pakabinimo kablio(13) niekada nenaudokite kaip ap- saugos nuo nukritimo priemonės. Apsaugos nuo nukritimo priemonės niekada nekabin- kite ant pakabinimo kablio. Apsaugos nuo nukritimo priemonės tvirtinimas (žr.Ppav.) Nuoroda: elektriniam įrankiui nuo nukritimo apsaugoti turi būti naudojama sistemai skirta apsaugos nuo nukritimo priemonė(40). Apsaugos nuo nukritimo priemonės maksi- malus leidžiamasis ilgis yra1,8m. Būtinai atkreipkite dėmesį į leidžiamąją tvirtinimo vietą(39) ant elektrinio įrankio. Kaip apsaugos nuo nukritimo priemonę rekomenduojama ri- nktis pirmiausia inkarais pritvirtintą juostą arba apsaugos nuo nukritimo priemonę su kritimo amortizatoriumi. Tvirtindami apsaugos nuo nukritimo priemonę(40), būtinai laikykitės jos naudojimo instrukcijos. u A psaugos nuo nukritimo priemonės kitą galą būtinai pritvirtinkite prie stabilios struktūros (pvz., pastato ar pastolių) ir niekada netvirtinkite prie naudotojo. Apsaugos nuo nukritimo priemonė turi galėti laisvai judėti, ją leidžiama tvirtinti tik fiksuotame tvirtinimo taške(41) ir leidžiamoje tvirtinimo srityje(39) ant elektrinio įrankio. Fiksuotą tvirtinimo tašką(41) pasirinkite taip, kad elektrinis įrankis kritimo atveju galėtų laisvai įkristi į apsaugos nuo nukritimo priemonę, neapsivyniodamas aplink naudotoją ir jam nepakenkdamas. Pakabinimo kablio(13) niekada nenaudokite kaip ap- saugos nuo nukritimo priemonės. Apsaugos nuo nukritimo priemonės niekada nekabin- kite ant pakabinimo kablio. Niekada nenaudokite apsaugos nuo nukritimo priemo- nės ant elektrinio įrankio, kai yra primontuota dulkių nusiurbimo įranga GDE18V-16 arba GDE 16 Plus. 1 609 92A 96F | (20.12.2023) Bosch Power Tools한국어 | 357 Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. u Pažeistą apsauginį nuo dulkių gaubtelį būtina nedel- siant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje. – Po kiekvieno naudojimo išvalykite įrankių įtvarą(3). Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: [phone] ļrankių remontas: [phone] Faksas: [phone] El. paštas: [e-mail] Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pa- gal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/bate- rijos turi būti surenkami atskirai ir perdirbami aplinkai neke- nksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis357).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis perforatorius su nusiurbimo įranga Gaminio numeris
