BRUKSANVISNING GSB 780 Professional BOSCH

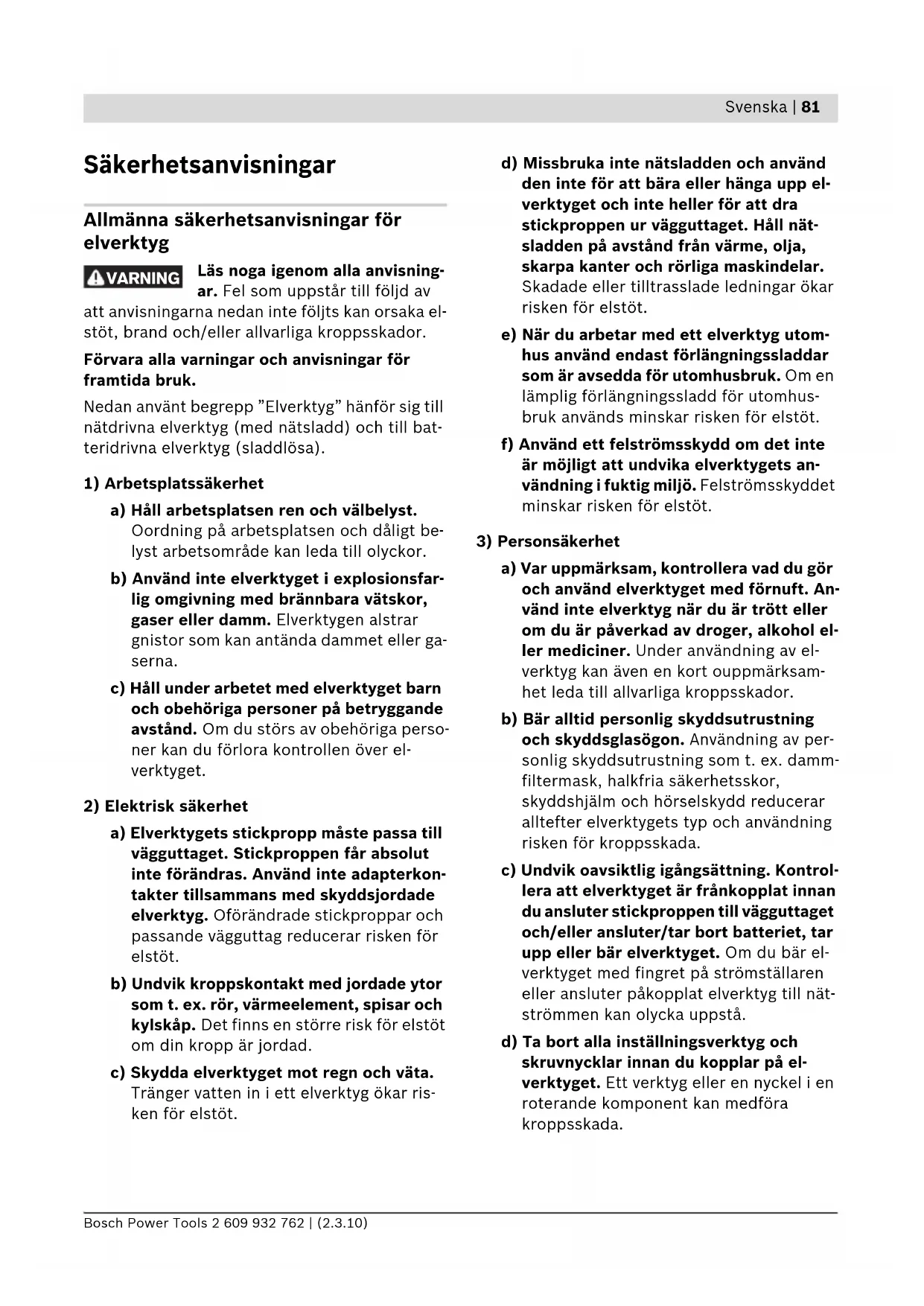

Säkerhetsanvisningar Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla anvisning- ar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka el- stöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till bat- teridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt be- lyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfar- lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller ga- serna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga perso- ner kan du förlora kontrollen över el- verktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkon- takter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar ris- ken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp el- verktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nät- sladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utom- hus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus- bruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets an- vändning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. An- vänd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol el- ler mediciner. Under användning av el- verktyg kan även en kort ouppmärksam- het leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av per- sonlig skyddsutrustning som t. ex. damm- filtermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrol- lera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär el- verktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nät- strömmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på el- verktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. VARNING OBJ_BUCH-824-002.book Page 81 Tuesday, March 2, 2010 9:44 AM82 | Svenska 2 609 932 762 | (2.3.10) Bosch Power Tools e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balan- sen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll hå- ret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av rote- rande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterade och används på kor- rekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av el-

verktyg a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/el- ler ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller el- verktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av el- verktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av perso- ner som inte är förtrogna med dess an- vändning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit eller skadats; orsaker som kan leda till att elverktygets funktioner på- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Om- sorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insats- verktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmo- menten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

a) Låt endast kvalificerad fackpersonal re- parera elverktyget och endast med origi- nalreservdelar. Detta garanterar att el- verktygets säkerhet upprätthålls. Säkerhetsanvisningar för borrmaskiner f Bär hörselskydd vid slagborrning. Risk finns för att buller leder till hörselskada. f Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elled- ningar eller egen nätsladd. Kontakt med en spänningsförande ledning kan sätta maski- nens metalldelar under spänning och leda till elstöt. f Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsul- tera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och el- stöt. En skadad gasledning kan leda till ex- plosion. Borrning i vattenledning kan förorsa- ka sakskador. f Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. El- verktyget kan styras säkrare med två händer. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning el- ler ett skruvstycke hålls säkrare än med han- den. f Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brin- na och explodera. OBJ_BUCH-824-002.book Page 82 Tuesday, March 2, 2010 9:44 AMSvenska | 83 Bosch Power Tools 2 609 932 762 | (2.3.10) f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kon- trollen över elverktyget. f Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra slad- den ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt. Funktionsbeskrivning Läs noga igenom alla anvisningar. Fel som uppstår till följd av att an- visningarna nedan inte följts kan or- saka elstöt, brand och/eller allvarli- ga kroppsskador. Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvis- ningen. Ändamålsenlig användning Maskinen är avsedd för slagborrning i tegel, be- tong och sten samt för borrning i trä, metall, ke- ramik och plast. Maskiner med elektronisk reg- lering och höger-/vänstergång är även lämpliga för skruvdragning och gängskärning. Illustrerade komponenter Numreringen av komponenterna hänvisar till il- lustration av elverktyget på grafiksida. 1 Snabbchuck 2 Omkopplare ”Borra/slagborra” 3 Riktningsomkopplare 4 Spärrknapp för strömställaren 5 Ställratt varvtalsförval 6 Strömställare Till/Från 7 Växellägesomkopplare 8 Stödhandtag (isolerad greppyta)* 9 Djupanslag* 10 Handgrepp (isolerad greppyta) 11 Främre hylsa* 12 Bakre hylsa* 13 Chucknyckel* 14 Kuggkranschuck* 15 Skruvbits* 16 Universalbitshållare* 17 Sexkantnyckel * *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörspro- gram beskrivs allt tillbehör som finns. Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 95 dB(A); ljudeffektnivå 106 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: borrning i metall: vibrationsemissionsvärde

slagborrning i betong: vibrationsemissionsvärde

skruvdragning: vibrationsemissionsvärde

gängskärning: vibrationsemissionsvärde

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan an- vändas vid jämförelse av olika elverktyg. Mät- metoden är även lämplig för preliminär bedöm- ning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhål- lits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperio- den öka betydligt. För en exakt bedömning av vibrationsbelast- ningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsför- loppen. OBJ_BUCH-824-002.book Page 83 Tuesday, March 2, 2010 9:44 AM84 | Svenska 2 609 932 762 | (2.3.10) Bosch Power Tools Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och nor- mativa dokument: EN 60745 enligt bestämmel- serna i direktiven 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Professional GSB 780 Professional Produktnummer 3 601 A7B 5.. 3 601 A7B 6.. 3 601 A7B 1.. Upptagen märkeffekt W 850 850 780 Avgiven effekt W 430 430 390 Tomgångsvarvtal – 1. växelläget – 2. växelläget min

0 – 1000 0 – 3000 0 – 1000 0 – 3000 0 – 1000 0 – 3000 Märkvarvtal – 1. växelläget – 2. växelläget min

Slagtal vid tomgångsvarvtal min

Nominellt vridmoment (1./2. växelläget) Nm 5,2/2,0 5,2/2,0 4,1/1,6 Varvtalsförval z zz Höger-/vänstergång z zz Kuggkranschuck – z – Snabbchuck z – z Helautomatisk spindellåsning (Auto-Lock) z –– Spindelhals-Ø mm 43 43 43 max. borr-Ø (1./2. växelläget) –Betong –Murverk –Stål –Trä

18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 Chuckens inspänningsområde mm 1,5 – 13 1,5 – 13 1,5 – 13 Vikt enligt EPTA-Procedure 01/2003 kg 2,6 2,6 2,6 Skyddsklass /II /II /II Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. OBJ_BUCH-824-002.book Page 84 Tuesday, March 2, 2010 9:44 AMSvenska | 85 Bosch Power Tools 2 609 932 762 | (2.3.10) Montage f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. Stödhandtag (se bild A) f Använd alltid elverktyget med stödhandtag

Stödhandtaget 8 kan ställas i 12 lägen för säker och vilsam kroppsställning. Vrid det undre greppstycket på stödhandtaget 8 i riktning n och skjut stödhandtaget 8 framåt tills det går att svänga till önskat läge. Dra sedan tillbaka stödhandtaget 8 och dra åter fast det undre greppstycket i riktning o. Inställning av borrdjup (se bild A) Med djupanslaget 9 kan önskat borrdjup X stäl- las in. Vrid undre greppdelen på stödhandtaget 8 mot- urs och ställ in djupanslaget 9. Dra ut djupanslaget så att avståndet mellan bor- rens spets och djupanslagets spets motsvarar önskat borrdjup X. Vrid därefter på nytt fast undre greppdelen på stödhandtaget 8 medurs. Räffling vid djupanslag 9 måste vara riktat upp- åt. Verktygsbyte f Använd skyddshandskar vid verktygsbytet. Borrchucken kan under längre arbetspass bli het. Snabbchuck (GSB 19-2 RE) (se bild B) Vid opåverkad strömställare Till/Från 6 är borr- spindeln låst. Detta medger snabbt, bekvämt och enkelt byte av insatsverktyget i borrchuck- en. Vrid upp snabbchucken 1 i rotationsriktningen n tills verktyget kan skjutas in. Skjut in verkty- get. Vrid för hand kraftigt fast hylsan på snabborr- chucken 1 i riktningen o tills rappning upphör. Chucken låses härvid automatiskt. Spärren låses upp när hylsan vrids i motsatt rikt- ning för borttagning av verktyget. Snabbchuck (GSB 780) (se bild C) Grip tag i bakre hylsan 12 på snabbchucken 1 och vrid främre hylsan 11 i rotationsriktningen n tills verktyget kan skjutas in. Skjut in verkty- get. Grip tag i bakre hylsan 12 på snabbchucken 1 och vrid främre hylsan 11 i riktningen o för hand kraftigt fast tills rappning inte längre hörs. Chucken låses härvid automatiskt. Spärren låses upp när främre hylsan 11 vrids i motsatt riktning för borttagning av verktyget. Kuggkranschuck (se bild D) Vrid upp kuggkranschucken 14 tills verktyget kan skjutas in. Skjut in verktyget. Stick in chucknyckeln 13 i respektive hål på kuggkranschucken 14 och spänn jämnt fast verktyget. Skruvdragarverktyg (se bild E) För skruvbits 15 bör alltid en universalhållare 16 användas. Använd endast för skruvhuvudet lämpliga skruvbits. För skruvdragning ställ alltid omkopplaren ”Bor- ra/slagborra” 2 på symbolen ”Borra”. Byte av borrchuck f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. Borttagning av borrchuck (se bild F) Ta bort stödhandtaget och ställ växellägesom- kopplaren 7 i mittläge mellan växeln 1 och 2. Skjut in en stålpinne på Ø 4 mm och en längd på ca 50 mm i spindelhalsens hål för att låsa borr- spindeln. Sätt in en sexkantnyckel 17 med dess korta än- da i snabbspännchucken 1. Lägg upp elverktyget på ett stadigt underlag t.ex. en arbetsbänk. Håll fast elverktyget och lossa snabbchucken 1 genom att vrida sexkant- nyckeln 17 i riktningen n. En hårtsittande snabbchuck kan lossas med ett lätt slag på sex- kantnyckelns 17 långa skaft. Ta bort sexkant- nyckeln ur snabbchucken och skruva sedan full- ständigt bort snabbchucken. OBJ_BUCH-824-002.book Page 85 Tuesday, March 2, 2010 9:44 AM86 | Svenska 2 609 932 762 | (2.3.10) Bosch Power Tools På elverktyg med kuggkranschuck sker demon- tering på sätt som ovan beskrivs. På elverktyg med snabbchuck kan i stället för en sexkantnyckel en fast nyckel (nyckelvidd 19 mm) läggas an mot chucken. Montering av borrchuck (se bild G) Snabbspänn-/nyckelchucken monteras i om- vänd ordningsföljd. f Ta efter avslutad montering av borrchucken bort stålpinnen ur borrhålet. Borrchucken ska dras fast med ett åt- dragningsmoment på ca. 50–55 Nm. Damm-/spånutsugning f Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inand- ning av dammet kan orsaka allergiska reaktio- ner och/eller andningsbesvär hos använda- ren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara can- cerogena, speciellt då i förbindelse med till- satsämnen för träbehandling (kromat, trä- konserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i fil- terklass P2. Beakta de föreskrifter som i aktuellt land gäl- ler för bearbetat material. Drift Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslu- tas till 220 V. Inställning av rotationsriktning (se bild H) f Påverka riktningsomkopplaren 3 endast på frånkopplat elverktyg. Med riktningsomkopplaren 3 kan elverktygets rotationsriktning ändras. Vid nedtryckt ström- ställare Till/Från 6 kan omkoppling inte ske. Högergång: För borrning och idragning av skru- var skjut riktningsomkopplaren 3 på vänstra si- dan nedåt och samtidigt på högra sidan uppåt. Vänstergång: För lossning och urdragning av skruvar skjut riktningsomkopplaren 3 på vänstra sidan uppåt och samtidigt på högra sidan nedåt. Inställning av driftsätt Borra och skruva Ställ omkopplaren 2 på symbolen ”Borra”. Slagborrning Ställ omkopplaren 2 mot symbolen ”Slagborra”. Omkopplaren 2 snäpper tydligt fast och kan ma- növreras även när motorn är igång. Mekaniskt växelval f Växellägesomkopplaren c kan manövreras på långsamt gående elverktyg. Koppla dock inte om när elverktyget står stilla, vid full belastning eller högsta varvtal. Med växellägesomkopplaren 7 kan 2 varvtalsom- råden förväljas. Växel I: Lågt varvtalsområde för arbeten med stor borrdiameter och för skruvdragning. Växel II: Högt varvtalsområde för arbeten med liten borrdiameter. Går det inte att svänga växellägesomkopplaren 7 mot anslag, vrid drivspindeln med borren en aning. In- och urkoppling Tryck för start av elverktyget ned strömställaren Till/Från 6 och håll den nedtryckt. För att spärra den nedtryckta strömställaren Till/Från 6 tryck ned spärrknappen 4. OBJ_BUCH-824-002.book Page 86 Tuesday, March 2, 2010 9:44 AMSvenska | 87 Bosch Power Tools 2 609 932 762 | (2.3.10) För elverktygets frånkoppling släpp strömställa- ren Till/Från 6 eller om den är låst med spärr- knappen 4 tryck helt kort på strömställaren Till/Från 6 och släpp den igen. Överlastkoppling För begränsning av farliga reaktionsmoment har elverktyget utrustats med en överlastkoppling (Anti-Rotation). f Om insatsverktyget kommer i kläm eller ha- kar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår. f Slå genast ifrån elverktyget och ta loss in- satsverktyget om elverktyget fastnar. Om ett elverktyg slås till när borrverktyget har fastnat uppstår höga reaktionsmoment. Inställning av varvtal/slagtal Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 6. Ett lätt tryck på strömställaren Till/Från 6 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet. Förval av varvtal/slagtal Med ställratten varvtalsförval 5 kan önskat varv- tal/slagtal förväljas även under drift. Erforderligt varvtal/slagtal är beroende av mate- rialet, prova dig fram till bästa inställningen ge- nom praktiska försök. Arbetsanvisningar f Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande in- satsverktyg kan slira bort. Tips Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal. För borrning i stenplattor, ställ omkopplaren 2 på symbol ”Borra”. När stenplattan genombor- rats ställ omkopplaren på symbolen ”Slagborra” och fortsätt med slag. För arbeten i betong, sten och murverk krävs hårmetallborrar. Vid borrning i metall använd endast felfria, väl- skärpta HSS-borrar (HSS=högeffektssnabbstål). Denna kvalitet of- fererar Bosch som tillbehör. Med borrsliparen (tillbehör) kan spiralborrar med en diameter upp till på 2,5–10 mm lätt skärpas. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbe- ten utförs på elverktyget. f Håll elverktyget och dess ventilationsöpp- ningar rena för bra och säkert arbete. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör repa- ration utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbe- ställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande re- paration och underhåll av produkter och reserv- delar. Sprängskissar och informationer om re- servdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: [phone] Fax: [phone] OBJ_BUCH-824-002.book Page 87 Tuesday, March 2, 2010 9:44 AM88 | Svenska 2 609 932 762 | (2.3.10) Bosch Power Tools Avfallshantering Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning. Endast för EU-länder: Släng inte elverktyg i hushållsav- fall! Enligt europeiska direktivet 2002/96/EG för kasserade elek- triska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas se- parat och på miljövänligt sätt lämnas in för åter- vinning. Ändringar förbehålles. OBJ_BUCH-824-002.book Page 88 Tuesday, March 2, 2010 9:44 AMNorsk | 89 Bosch Power Tools 2 609 932 762 | (2.3.10)
