ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSB 780 Professional BOSCH

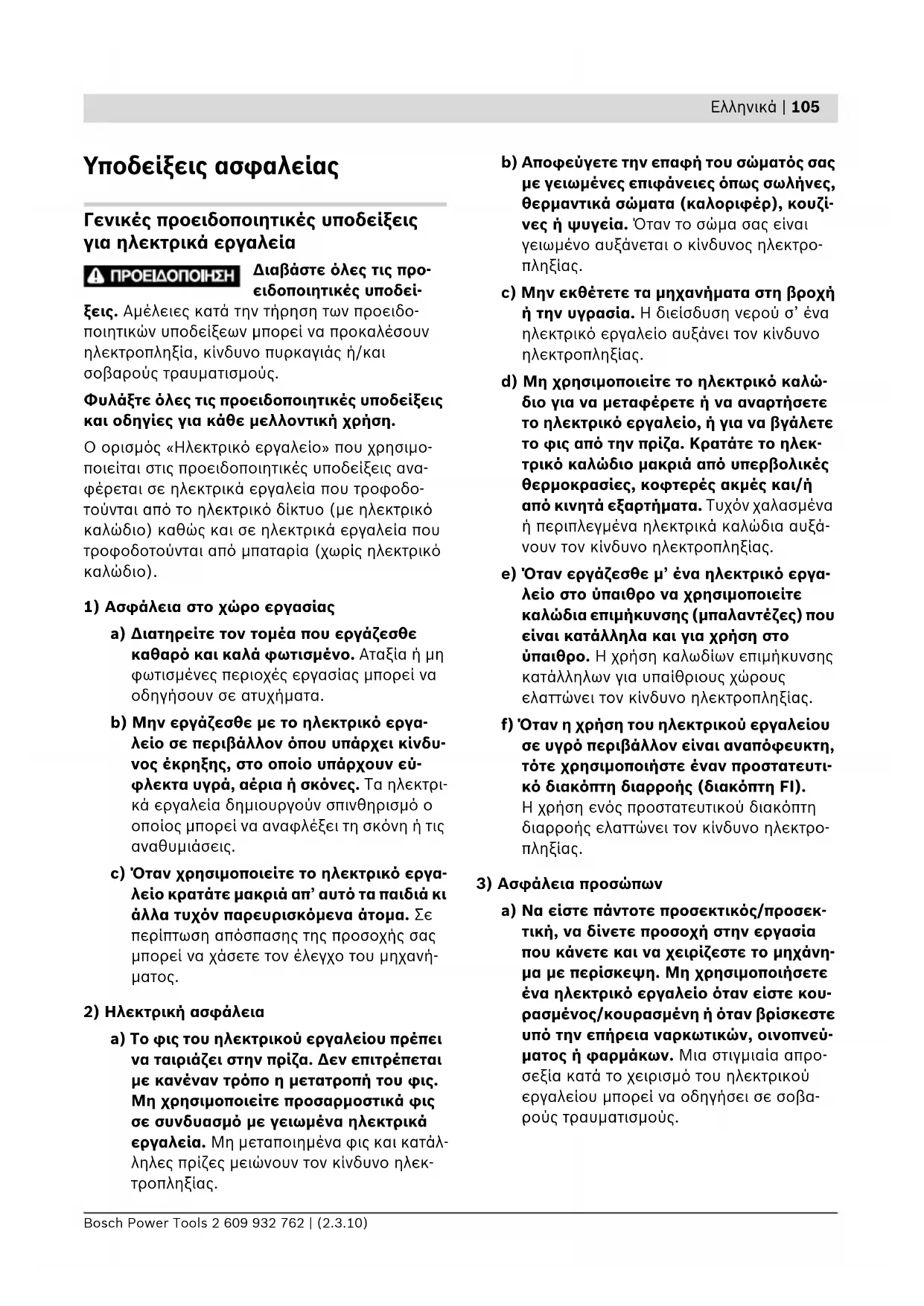

Υποδείξεις ασφαλείας Γενικές προειδοποιητικές υποδείξεις για ηλεκτρικά εργαλεία Διαβάστε όλες τις προ- ειδοποιητικές υποδεί- ξεις. Αμέλειες κατά την τήρηση των προειδο- ποιητικών υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση. Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμο- ποιείται στις προειδοποιητικές υποδείξεις ανα- φέρεται σε ηλεκτρικά εργαλεία που τροφοδο- τούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό

1) Ασφάλεια στο χώρο εργασίας

a) Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. b) Μην εργάζεσθε με το ηλεκτρικό εργα- λείο σε περιβάλλον όπου υπάρχει κίνδυ- νος έκρηξης, στο οποίο υπάρχουν εύ- φλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρι- κά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c) Όταν χρησιμοποιείτε το ηλεκτρικό εργα- λείο κρατάτε μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του μηχανή-

2) Ηλεκτρική ασφάλεια

a) Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Μη μεταποιημένα φις και κατάλ- ληλες πρίζες μειώνουν τον κίνδυνο ηλεκ- τροπληξίας. b) Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζί- νες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτρο-

c) Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας. d) Μη χρησιμοποιείτε το ηλεκτρικό καλώ- διο για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκ- τρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξά- νουν τον κίνδυνο ηλεκτροπληξίας. e) Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργα- λείο στο ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες) που είναι κατάλληλα και για χρήση στο ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας. f) Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν προστατευτι- κό διακόπτη διαρροής (διακόπτη FI). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτρο-

3) Ασφάλεια προσώπων

a) Να είστε πάντοτε προσεκτικός/προσεκ- τική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το μηχάνη- μα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε κου- ρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ- ματος ή φαρμάκων. Μια στιγμιαία απρο- σεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα- ρούς τραυματισμούς. OBJ_BUCH-824-002.book Page 105 Tuesday, March 2, 2010 9:44 AM106 | Eλληνικά 2 609 932 762 | (2.3.10) Bosch Power Tools b) Φοράτε έναν κατάλληλο για σας προστα- τευτικό εξοπλισμό και πάντοτε προστα- τευτικά γυαλιά. Όταν φοράτε έναν κατάλ- ληλο προστατευτικό εξοπλισμό όπως μάσ- κα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν το παραλάβετε ή το μετα- φέρετε. Όταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο δια- κόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος τραυματισμών. d) Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμολογημένα εργαλεία ρύθ- μισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ’ ένα περιστρε- φόμενο τμήμα ενός μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς. e) Μην υπερεκτιμάτε τον εαυτό σας. Φρον- τίζετε για την ασφαλή στάση του σώμα- τός σας και διατηρείτε πάντοτε την ισορ- ροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων. f) Φοράτε κατάλληλα ενδύματα. Μη φορά- τε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινού- μενα εξαρτήματα. g) Όταν υπάρχει η δυνατότητα συναρμολό- γησης διατάξεων αναρρόφησης ή συλλο- γής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελατ- τώσει τον κίνδυνο που προκαλείται από τη

4) Επιμελής χειρισμός και χρήση ηλεκτρικών

a) Μην υπερφορτώνετε το μηχάνημα. Χρη- σιμοποιείτε για την εκάστοτε εργασία το ηλεκτρικό εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα- λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλασμένο διακόπτη. Ένα ηλεκ- τρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λει- τουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργασία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρόκειται να διαφυλάξετε/να απο- θηκεύσετε το μηχάνημα. Αυτά τα προληπ- τικά μέτρα ασφαλείας μειώνουν τον κίνδυ- νο από τυχόν αθέλητη εκκίνηση του ηλεκ- τρικού εργαλείου. d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του μηχανήμα- τος σε άτομα που δεν είναι εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρού- σες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. e) Να περιποιείστε προσεκτικά το ηλεκτρι- κό εργαλείο. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επ- ηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f) Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκο- λότερα και οδηγούνται ευκολότερα. OBJ_BUCH-824-002.book Page 106 Tuesday, March 2, 2010 9:44 AMEλληνικά | 107 Bosch Power Tools 2 609 932 762 | (2.3.10) g) Χρησιμοποιείτε ηλεκτρικά εργαλεία, εξαρτήματα, παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες. Λαμ- βάνετε επίσης υπόψη σας τις εκάστοτε συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίηση των ηλεκτρικών εργα- λείων για εργασίες που δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυ- νες καταστάσεις.

a) Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άριστα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφά- λειας του μηχανήματος. Υποδείξεις εργασίας για δράπανα f Να φοράτε ωτασπίδες όταν τρυπάτε με κρούση. Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της ακοής. f Να χρησιμοποιείτε τις πρόσθετες λαβές που συνοδεύουν το μηχάνημα. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. f Να πιάνετε το μηχάνημα από τις μονωμένες επιφάνειες συγκράτησης όταν πρόκειται να διεξάγετε εργασίες κατά τις οποίες υπάρχει κίνδυνος το τοποθετημένο εξάρτημα να συναντήσει τυχόν μη ορατές ηλεκτροφόρες γραμμές ή το δικό του ηλεκτρικό καλώδιο. Η επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέσει μεταλλικά τμήματα του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε ηλεκτροπληξία. f Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για να εντοπίσετε τυχόν μη ορα- τές τροφοδοτικές γραμμές ή συμβουλευτεί- τε τη τοπική επιχείρηση παροχής ενέργειας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Τυχόν βλάβη ενός αγωγού αερίου (γκαζιού) μπορεί να προκαλέσει έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές. f Όταν εργάζεσθε να κρατάτε το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να φροντίζετε για την ασφαλή θέση του σώματός σας. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα δυο σας χέρια. f Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατεργασία τεμάχιο συγκρατιέται ασφα- λέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. f Διατηρείτε πάντα καθαρό το χώρο που εργάζεσθε. Μίγματα από διάφορα υλικά είναι ιδιαιτέρως επικίνδυνα. Σκόνη από ελαφρά μέταλλα μπορεί να αναφλεχθεί ή να εκραγεί. f Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώτα να σταματήσει εντελώς να κινείται. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του μηχανήματος. f Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο όταν το ηλεκτρικό καλώδιό του είναι χαλασ- μένο. Μην αγγίξετε το χαλασμένο καλώδιο και βγάλτε το φις από την πρίζα όταν το καλώδιο υποστεί βλάβη/χαλάσει κατά τη διάρκεια της εργασίας σας. Τυχόν χαλασμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Περιγραφή λειτουργίας Διαβάστε όλες τις προειδοποιητι- κές υποδείξεις. Αμέλειες κατά την τήρηση των προειδοποιητικών υπο- δείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, κίνδυνο πυρκαγιάς ή/και σοβαρούς τραυματισμούς. Παρακαλούμε ανοίξτε τη διπλωμένη σελίδα με την απεικόνιση της συσκευής κι αφήστε την ανοιχτή όσο θα διαβάζετε τις οδηγίες χειρισμού. Χρήση σύμφωνα με τον προορισμό Το μηχάνημα προορίζεται για το τρύπημα με κρούση σε μπετόν και πέτρες καθώς και για το τρύπημα (χωρίς κρούση) σε ξύλο, μέταλλο και σε κεραμικά και πλαστικά υλικά. Μηχανήματα με ηλεκτρονική ρύθμιση και δεξιόστροφη/ αριστερόστροφη κίνηση είναι επίσης κατάλληλα για βίδωμα και για το άνοιγμα σπειρωμάτων. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών. 1 Ταχυτσόκ 2 Μεταγωγέας «Τρύπημα/Τρύπημα με κρούση» OBJ_BUCH-824-002.book Page 107 Tuesday, March 2, 2010 9:44 AM108 | Eλληνικά 2 609 932 762 | (2.3.10) Bosch Power Tools 3 Διακόπτης αλλαγής φοράς περιστροφής 4 Πλήκτρο ακινητοποίησης διακόπτη ON/OFF 5 Τροχίσκος Προεπιλογή αριθμού στροφών 6 Διακόπτης ON/OFF 7 Διακόπτης επιλογής ταχυτήτων 8 Πρόσθετη λαβή (μονωμένη επιφάνεια πιασίματος)* 9 Οδηγός βάθους* 10 Λαβή (μονωμένη επιφάνεια πιασίματος) 11 Μπροστινό κέλυφος* 12 Οπίσθιο κέλυφος* 13 Κλειδί τσοκ* 14 Γραναζωτό τσοκ* 15 Μύτη βιδώματος (bit)* 16 Φορέας γενικής χρήσης* 17 Κλειδί τύπου Άλεν * *Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων κοίτα το πρόγραμμα εξαρτημάτων. Πληροφορίες για θόρυβο και δονήσεις Οι τιμές μέτρησης του θορύβου εξακριβώθηκαν κατά EN 60745. Η σύμφωνα με την καμπύλη A εκτιμηθείσα χαρακτηριστική στάθμη ακουστικής πίεσης του μηχανήματος ανέρχεται σε 95 dB(A). Στάθμη ακουστικής πίεσης 106 dB(A). Ανασφάλεια μέτρησης K=3 dB. Φοράτε ωτασπίδες! Οι συνολικές τιμές κραδασμών (άθροισμα ανυσμάτων τριών διευθύνσεων) εξακριβώθηκαν σύμφωνα με την προδιαγραφή EN 60745: Τρύπημα σε μέταλλο: Τιμή εκπομπής κραδασμών

τρύπημα με κρούση σε μπετόν: Τιμή εκπομπής κραδασμών a

, ανασφάλεια K=2,0 m/s

βίδωμα: Τιμή εκπομπής κραδασμών a

άνοιγμα σπειρώματος: Τιμή εκπομπής κραδασμών a

, ανασφάλεια K=1,5 m/s

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδι- κασία μέτρησης τυποποιημένη στο πλαίσιο του προτύπου EN 60745 και μπορεί να χρησιμοποιη- θεί στη σύγκριση των διάφορων μηχανημάτων. Είναι επίσης κατάλληλη για έναν προσωρινό υπο- λογισμό της επιβάρυνσης από τους κραδασμούς. Η στάθμη κραδασμών που αναφέρεται αντιπρο- σωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρι- κό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντή- ρηση, τότε η στάθμη κραδασμών μπορεί να είναι κι αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονι- κού διαστήματος που εργάζεσθε. Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το μηχάνημα βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαν- τικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήμα- τος που εργάζεσθε. Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, να καθορίζετε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων που χρησιμοποιείτε, ζέσταμα των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών. Δήλωση συμβατότητας Δηλώνουμε υπευθύνως ότι το προϊόν που περι- γράφεται στα «Τεχνικά χαρακτηριστικά» εκπλη- ρώνει τους εξής κανονισμούς ή κατασκευαστικές συστάσεις: EN 60745 σύμφωνα με τις διατάξεις των οδηγιών 2004/108/ΕΚ, 2006/42/EΚ. Τεχνικός φάκελος από: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Professional GSB 780 Professional Αριθμός ευρετηρίου 3 601 A7B 5.. 3 601 A7B 6.. 3 601 A7B 1.. Ονομαστική ισχύς W 850 850 780 Αποδιδόμενη ισχύς W 430 430 390 Αριθμός στροφών χωρίς φορτίο – 1η ταχύτητα – 2η ταχύτητα min

0 – 1000 0 – 3000 0 – 1000 0 – 3000 0 – 1000 0 – 3000 Ονομαστικός αριθμός στροφών – 1η ταχύτητα – 2η ταχύτητα min

Αριθμός κρούσεων υπό αριθμό στροφών χωρίς φορτίο min

Ονομαστική ροπή στρέψης (1η/2η ταχύτητα) Nm 5,2/2,0 5,2/2,0 4,1/1,6 Προεπιλογή αριθμού στροφών z zz Δεξιόστροφη/Αριστερόστροφη κίνηση z zz Γραναζωτό τσοκ – z –

z – z Τελείως αυτόματη μανδάλωση άξονα (Auto-Lock) z –– Διάμετρος λαιμού άξονα mm 43 43 43 μέγιστη Ø τρυπανιού (1η/2η ταχύτητα)

18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 Περιοχή σύσφιγξης τσοκ mm 1,5 – 13 1,5 – 13 1,5 – 13 Βάρος σύμφωνα με EPTA-Procedure 01/2003 kg 2,6 2,6 2,6 Κατηγορία μόνωσης /II /II /II Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230/240 V. Υπό χαμηλότερες τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες τα στοιχεία αυτό μπορεί να διαφέρουν. Παρακαλούμε να προσέξετε τον αριθμό ευρετηρίου στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου σας. Οι εμπορικοί χαρακτηρισμοί ορισμένων ηλεκτρικών εργαλείων μπορεί να διαφέρουν. OBJ_BUCH-824-002.book Page 109 Tuesday, March 2, 2010 9:44 AM110 | Eλληνικά 2 609 932 762 | (2.3.10) Bosch Power Tools Συναρμολόγηση f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

Πρόσθετη λαβή (βλέπε εικόνα A) f Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντοτε με συναρμολογημένη την πρόσθετη λαβή 8. Η πρόσθετη λαβή 8 μπορεί να ρυθμιστεί σε 12 διαφορετικές θέσεις, για να μπορείτε έτσι να εργάζεστε ασφαλώς και ξεκούραστα. Γυρίστε το κάτω τμήμα πιασίματος της πρόσθετης λαβής 8 με φορά n και ωθήστε την πρόσθετη λαβή 8 προς τα εμπρός, μέχρι να μπορέσετε να την τοποθετήσετε στη θέση που θέλετε. Ακολούθως τραβήξτε την πρόσθετη λαβή 8 πάλι προς τα πίσω και σφίξτε το κάτω τμήμα πιασίματος της πρόσθετης λαβής γυρίζοντάς το με φορά o. Ρύθμιση βάθους τρυπήματος (βλέπε εικόνα A) Με τον οδηγό βάθους 9 μπορείτε να ρυθμίσετε το επιθυμητό βάθος τρυπήματος X. Γυρίστε το κάτω τμήμα πιασίματος της πρόσθετης λαβής 8 με φορά αντίθετη της ωρολογιακής και τοποθετήστε τον οδηγό βάθους 9. Τραβήξτε τον οδηγό βάθους προς τα έξω, μέχρι η απόσταση ανάμεσα στην αιχμή του τρυπανιού και την αιχμή του οδηγού βάθους να ανταποκρίνεται στο επιθυμητό βάθος τρυπήματος X. Ακολούθως σφίξτε πάλι το κάτω τμήμα πιασίματος της πρόσθετης λαβής 8 γυρίζοντάς το με ωρολογιακή φορά. Οι ραβδώσεις στον οδηγό βάθους 9 πρέπει να δείχνουν προς τα επάνω. Αντικατάσταση εξαρτήματος f Φορέστε προστατευτικά γάντια για να αντικαταστήσετε το εργαλείο. Το τσοκ μπορεί να ζεσταθεί υπερβολικά όταν εργάζεσθε συνεχώς και για πολύ χρόνο. Ταχυτσόκ (GSB 19-2 RE) (βλέπε εικόνα B) Όταν ο διακόπτης ON/OFF 6 δεν είναι πατημένος μανδαλώνει ο άξονας. Αυτό επιτρέπει τη γρήγορη και άνετη αντικατάσταση του εξαρτήματος στο

Ανοίξτε το ταχυτσόκ 1 γυρίζοντάς το με φορά n, μέχρι να μπορέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργαλείο. Γυρίστε με το χέρι το κέλυφος του ταχυτσόκ 1 με φορά o, μέχρι να πάψει να ακούγεται ο θόρυβος καστάνιας. Με αυτόν τον τρόπο μανδαλώνεται αυτόματα το τσοκ. Η μανδάλωση λύνεται πάλι, όταν, για να αφαιρέσετε το εξάρτημα, γυρίσετε το κέλυφος με αντίθετη φορά. Ταχυτσόκ (GSB 780) (βλέπε εικόνα C) Συγκρατήστε το πίσω κέλυφος 12 του ταχυτσόκ 1 και γυρίστε το μπροστινό κέλυφος 11 με κατεύθυνση n, μέχρι να μπορέσετε να τοποθετήσετε το εργαλείο. Συγκρατήστε το πίσω κέλυφος 12 του ταχυτσόκ 1 και γυρίστε γερά με το χέρι το μπροστινό κέλυφος 11 με φορά o, μέχρι να μην ακούγεται πλέον ο θόρυβος καστάνιας. Έτσι μανδαλώνει αυτόματα το τσοκ. Η μανδάλωση λύνεται πάλι όταν, για να αφαιρέσετε το εργαλείο, γυρίστε το μπροστινό κέλυφος 11 με αντίθετη φορά. Γραναζωτό τσοκ (βλέπε εικόνα D) Ανοίξτε το γραναζωτό τσοκ 14 γυρίζοντάς το, μέχρι να μπορέσετε να τοποθετήσετε το εργαλείο. Τοποθετήστε το εργαλείο. Θέστε το κλειδί του τσοκ 13 στις αντίστοιχες θέσεις του γραναζωτού τσοκ 14 και σφίξτε το εργαλείο καλά και ομοιόμορφα. Εργαλεία βιδώματος (βλέπε εικόνα E) Όταν χρησιμοποιείτε μύτες βιδώματος (bits) 15 θα πρέπει να χρησιμοποιείτε πάντοτε ένα φορέα γενικής χρήσης 16. Να χρησιμοποιείτε πάντοτε μύτες κατάλληλες για την κεφαλή της εκάστοτε

Για να βιδώσετε πρέπει να θέτετε το διακόπτη «Τρύπημα/Τρύπημα με κρούση» 2 πάντα στο σύμβολο «Τρύπημα». OBJ_BUCH-824-002.book Page 110 Tuesday, March 2, 2010 9:44 AMEλληνικά | 111 Bosch Power Tools 2 609 932 762 | (2.3.10) Αντικατάσταση του τσοκ f Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό

Αποσυναρμολόγηση του τσοκ (βλέπε εικόνα F) Αποσυναρμολογήστε την πρόσθετη λαβή και θέστε το διακόπτη επιλογής ταχυτήτων 7 στη μεσαία θέση, μεταξύ 1ης και 2ης ταχύτητας. Περάστε έναν χαλύβδινο πίρο με Ø 4mm και περίπου 50 mm μήκος στην τρύπα του λαιμού του άξονα, για να μανδαλώσετε τον άξονα. Σφίξτε το κοντό στέλεχος ενός κλειδιού εσωτερικού εξαγώνου 17 στο ταχυτσόκ 1. Ακουμπήστε το ηλεκτρικό εργαλείο επάνω σε μια σταθερή επιφάνεια, π.χ. σε ένα τραπέζι εργασίας. Συγκρατήστε το ηλεκτρικό εργαλείο καλά και λύστε το ταχυτσόκ 1 γυρίζοντας το κλειδί εσωτερικού εξαγώνου 17 με φορά n. Ένα σφηνωμένο ταχυτσόκ λύνεται με ένα ελαφρό χτύπημα επάνω στο μακρύ στέλεχος του κλειδιού εσωτερικού εξαγώνου 17. Αφαιρέστε το κλειδί εσωτερικού εξαγώνου από το ταχυτσόκ και ξεβιδώστε τελείως το ταχυτσόκ. Στα ηλεκτρικά εργαλεία με γραναζωτό τσοκ η αποσυναρμολόγηση διεξάγεται ανάλογα με την παραπάνω περιγραφή. Σε ηλεκτρικά εργαλεία με ταχυτσόκ μπορείτε, αντί του κλειδιού εσωτερικού εξαγώνου, να εφαρμόσετε στο τσοκ ένα γερμανικό κλειδί (άνοιγμα κλειδιού 19 mm). Συναρμολόγηση του τσοκ (βλέπε εικόνα G) Η συναρμολόγηση του ταχυτσόκ/του γραναζωτού τσοκ διεξάγεται με αντίστροφη φορά. f Μετά τη συναρμολόγηση του τσοκ αφαιρέστε πάλι το χαλύβδινο πίρο από την

Το τσοκ πρέπει να σφιχτεί με ροπή σύσφιγξης περίπου 50–55 Nm. Αναρρόφηση σκόνης/ροκανιδιών f Η σκόνη από ορισμένα υλικά. π.χ. από μολυβ- δούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισ- πνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευ- στικών οδών του χρήστη ή τυχόν παρευρισκο- μένων ατόμων. Ορισμένα είδη σκόνης, π.χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται σαν καρκινο- γόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα. – Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας. – Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2. Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά.

f Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρικής πηγής πρέπει να ταυτίζεται με την τάση που είναι αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική τάση 230 V λειτουργούν και με τάση 220 V. Ρύθμιση φοράς περιστροφής (βλέπε εικόνα H) f Ο χειρισμός του διακόπτη αλλαγής φοράς περιστροφής 3 επιτρέπεται μόνο όταν το ηλεκτρικό εργαλείο είναι ακινητοποιημένο. Με το διακόπτη αλλαγής φοράς περιστροφής 3 μπορείτε ν’ αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Αυτό, όμως, δεν είναι δυ- νατό όταν ο διακόπτης ΟΝ/OFF 6 είναι

Δεξιόστροφη κίνηση: Για να τρυπήσετε και/ή για να βιδώσετε ωθήστε το διακόπτη αλλαγής φοράς περιστροφής 3 στην αριστερή πλευρά προς τα κάτω και ταυτόχρονα στη δεξιά πλευρά προς τα

OBJ_BUCH-824-002.book Page 111 Tuesday, March 2, 2010 9:44 AM112 | Eλληνικά 2 609 932 762 | (2.3.10) Bosch Power Tools Αριστερόστροφη κίνηση: Για ξεβίδωμα ή το λύσιμο βιδών ωθήστε το διακόπτη αλλαγής φοράς περιστροφής 3 στην αριστερή πλευρά προς τα επάνω και ταυτόχρονα στη δεξιά πλευρά προς τα κάτω. Ρύθμιση του τρόπου λειτουργίας Τρύπημα και βίδωμα Θέστε το μεταγωγέα 2 στο σύμβολο

Τρύπημα με κρούση Θέστε το μεταγωγέα 2 στο σύμβολο «Τρύπημα με κρούση». Ο μεταγωγέας 2 μανδαλώνει αισθητά και μπορείτε να τον χειριστείτε ακόμη κι αν ο κινητήρας εργάζεται (το ηλεκτρικό εργαλείο λειτουργεί). Μηχανική επιλογή ταχυτήτων f Μπορείτε να χειριστείτε το διακόπτη επιλογής ταχυτήτων 7 όταν το ηλεκτρικό εργαλείο εργάζεται αργά. Να μη χειρίζεσθε όμως το διακόπτη όταν το ηλεκτρικό εργαλείο είναι ακίνητο, ή όταν εργάζεται υπό μέγιστο φορτίο ή με μέγιστο αριθμό

Με το διακόπτη επιλογής ταχυτήτων 7 μπορούν να προεπιλεχτούν 2 περιοχές αριθμού στροφών. Ταχύτητα I: Περιοχή χαμηλού αριθμού στροφών. Για εργασίες με τρυπάνια με μεγάλη διάμετρο ή για βίδωμα. Ταχύτητα II: Περιοχή υψηλού αριθμού στροφών. Για εργασίες με τρυπάνια με μικρή

Αν ο διακόπτης επιλογής ταχυτήτων 7 δεν μπορεί να μετακινηθεί τέρμα, τότε γυρίστε λίγο τον άξονα με το τρυπάνι. Θέση σε λειτουργία κι εκτός λειτουργίας Για να θέσετε σε λειτουργία το ηλεκτρικό εργαλείο πατήστε το διακόπτη ΟΝ/OFF 6 και κρατήστε τον πατημένο. Για να ακινητοποιήσετε τον πατημένο διακόπτη ON/OFF 6 πατήστε το πλήκτρο ακινητοποίησης 4. Αφήστε το διακόπτη ON/OFF 6 ελεύθερο για να θέσετε εκτός λειτουργίας το μηχάνημα ή, αν είναι ακινητοποιημένος με το πλήκτρο ακινητοποίησης 4, πατήστε σύντομα το διακόπτη ON/OFF 6 κι ακολούθως αφήστε τον ελεύθερο. Συμπλέκτης υπερφόρτισης Για τον ρύθμιση ενδεχόμενων επικίνδυνων ροπών στρέψης το ηλεκτρικό εργαλείο είναι εξοπλισμένο μ’ έναν διακόπτη υπερφόρτισης (Anti-Rotation). f Σε περίπτωση που το εξάρτημα σφηνώσει ή προσκρούσει κάπου, διακόπτεται η μετάδοση κίνησης στον άξονα. Να κρατάτε, λόγω των εμφανιζόμενων δυνάμεων, το ηλεκτρικό εργαλείο καλά και με τα δυο σας χέρια και να παίρνετε με το σώμα σας σταθερή στάση. f Όταν μπλοκάρει το ηλεκτρικό εργαλείο θέστε το εκτός λειτουργίας και λύστε το τοποθετημένο εργαλείο. Όταν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία με μπλο- καρισμένο το εργαλείο τρυπήματος δημι- ουργούνται ισχυρές αντιδραστικές δυνάμεις (κλοτσήματα). Ρύθμιση του αριθμού στροφών/κρούσης Μπορείτε να ρυθμίσετε τον αριθμό στροφών/ κρούσεων του ευρισκόμενου σε λειτουργία ηλεκτρικού εργαλείου αδιαβάθμιστα, ανάλογα με την πίεση που ασκείστε στο διακόπτη ON/OFF 6

Ελαφριά πίεση του διακόπτη ON/OFF 6 έχει σαν αποτέλεσμα μικρή αύξηση του αριθμού στρο- φών/κρούσεων. Ο αριθμός στροφών/κρούσεων αυξάνει με αύξηση της πίεσης του διακόπτη. Προεπιλογή αριθμού στροφών/εμβολισμών Με τον τροχίσκο ρύθμισης Προεπιλογή αριθμού στροφών 5 μπορείτε να προεπιλέξετε τον απαραίτητο αριθμό στροφών/κρούσεων ακόμη και κατά τη διάρκεια της λειτουργίας του ηλεκτρικού εργαλείου. Ο απαραίτητος αριθμός στροφών/κρούσεων εξαρτάται από το υπό κατεργασία υλικό και τις συνθήκες εργασίας και μπορεί να εξακριβωθεί με πρακτική δοκιμή. OBJ_BUCH-824-002.book Page 112 Tuesday, March 2, 2010 9:44 AMEλληνικά | 113 Bosch Power Tools 2 609 932 762 | (2.3.10) Υποδείξεις εργασίας f Να βάζετε το ηλεκτρικό εργαλείο επάνω στη βίδα/το παξιμάδι μόνο όταν αυτό βρίσκεται εκτός λειτουργίας. Περιστρεφόμενα εργα- λεία μπορεί να γλιστρήσουν.

Όταν εργάζεσθε συνεχώς με μικρό αριθμό στροφών θα πρέπει να αφήνετε κάθε τόσο το ηλεκτρικό εργαλείο να εργαστεί για 3 λεπτά περίπου χωρίς φορτίο και με το μέγιστο αριθμό στροφών για να κρυώσει. Για να τρυπήσετε πλακίδια, πρέπει να θέσετε το μεταγωγέα 2 στο σύμβολο «Τρύπημα». Μόλις τρυπήσετε το πλακίδιο «πέρα για πέρα», θέστε το διακόπτη στο σύμβολο «Χτύπημα με κρούση» για να συνεχίσετε το τρύπημα με κρούση. Για την εργασία σε μπετόν, πέτρες και τοίχους χρησιμοποιήστε τρυπάνια από σκληρομέταλλο. Για να τρυπήσετε σε μέταλλα χρησιμοποιείτε πάντοτε άψογα, κοφτερά τρυπάνια HSS (HSS=ταχυχάλυβας υψηλής απόδοσης). Το πρόγραμμα εξαρτημάτων της Bosch εξασφαλίζει την απαραίτητη υψηλή ποιότητα. Με τη συσκευή τροχίσματος τρυπανιών (ειδικό εξάρτημα) μπορείτε να τροχίσετε άνετα ελικοειδή τρυπάνια με διατομή 2,5–10 mm. Συντήρηση και Service Συντήρηση και καθαρισμός f Βγάζετε το φις από την πρίζα πριν από οποια- δήποτε εργασία στο ηλεκτρικό εργαλείο. f Διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού καθαρές για να μπορείτε να εργάζεσθε καλά και ασφαλώς. Αν παρ’ όλες τις επιμελημένες μεθόδους κατα- σκευής κι ελέγχου το ηλεκτρικό εργαλείο σταμα- τήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της Bosch. Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα κατασκευαστή. Service και σύμβουλος πελατών To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Λεπτομερή σχέδια και πληροφορίες για τα ανταλλακτικά θα βρείτε στην ηλεκτρονική

www.bosch-pt.com Η ομάδα συμβούλων της Βosch σας υποστηρίζει ευχαρίστως όταν έχετε ερωτήσεις σχετικές με την αγορά, τη χρήση και τη ρύθμιση των προϊόντων και ανταλλακτικών.

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες της ΕΕ: Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτιού σας! Σύμφωνα με την Κοινοτική Οδηγία 2002/96/EΚ σχετικά με τις παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον. Τηρούμε το δικαίωμα αλλαγών. OBJ_BUCH-824-002.book Page 113 Tuesday, March 2, 2010 9:44 AM114 | Türkçe 2 609 932 762 | (2.3.10) Bosch Power Tools
