KULLANIM KILAVUZU GSB 780 Professional BOSCH

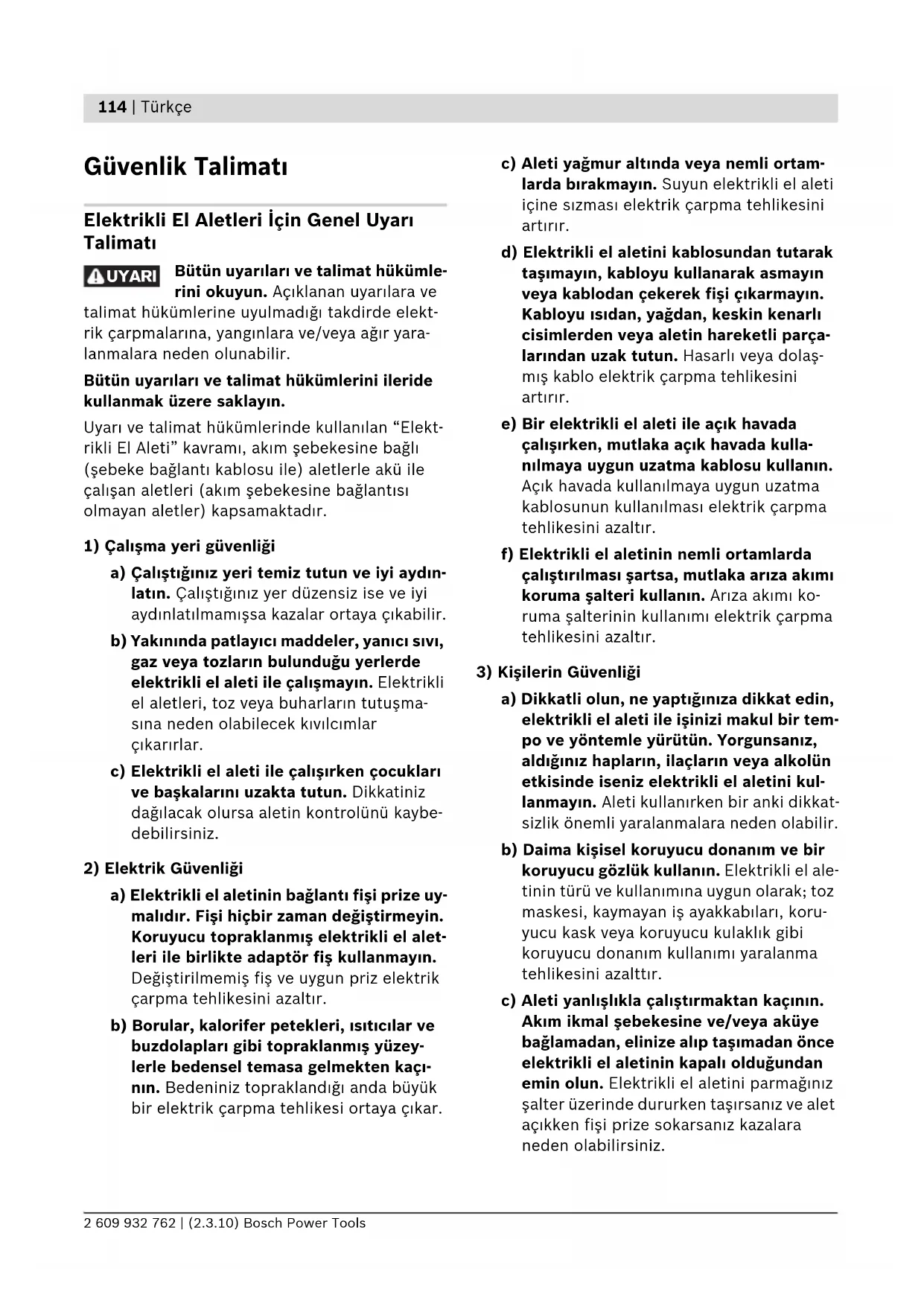

Güvenlik Talimat Elektrikli El Aletleri İçin Genel Uyar Talimat Bütün uyarlar ve talimat hükümle- rini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elekt- rik çarpmalarna, yangnlara ve/veya ağr yara- lanmalara neden olunabilir. Bütün uyarlar ve talimat hükümlerini ileride kullanmak üzere saklayn. Uyar ve talimat hükümlerinde kullanlan “Elekt- rikli El Aleti” kavram, akm şebekesine bağl (şebeke bağlant kablosu ile) aletlerle akü ile çalşan aletleri (akm şebekesine bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydn- latn. Çalştğnz yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya çkabilir. b) Yaknnda patlayc maddeler, yanc sv, gaz veya tozlarn bulunduğu yerlerde elektrikli el aleti ile çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuşma- sna neden olabilecek kvlcmlar çkarrlar. c) Elektrikli el aleti ile çalşrken çocuklar ve başkalarn uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü kaybe- debilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uy- maldr. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmş elektrikli el alet- leri ile birlikte adaptör fiş kullanmayn. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltr. b) Borular, kalorifer petekleri, stclar ve buzdolaplar gibi topraklanmş yüzey- lerle bedensel temasa gelmekten kaç- nn. Bedeniniz topraklandğ anda büyük bir elektrik çarpma tehlikesi ortaya çkar. c) Aleti yağmur altnda veya nemli ortam- larda brakmayn. Suyun elektrikli el aleti içine szmas elektrik çarpma tehlikesini artrr. d) Elektrikli el aletini kablosundan tutarak taşmayn, kabloyu kullanarak asmayn veya kablodan çekerek fişi çkarmayn. Kabloyu sdan, yağdan, keskin kenarl cisimlerden veya aletin hareketli parça- larndan uzak tutun. Hasarl veya dolaş- mş kablo elektrik çarpma tehlikesini artrr. e) Bir elektrikli el aleti ile açk havada çalşrken, mutlaka açk havada kulla- nlmaya uygun uzatma kablosu kullann. Açk havada kullanlmaya uygun uzatma kablosunun kullanlmas elektrik çarpma tehlikesini azaltr. f) Elektrikli el aletinin nemli ortamlarda çalştrlmas şartsa, mutlaka arza akm koruma şalteri kullann. Arza akm ko- ruma şalterinin kullanm elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el aleti ile işinizi makul bir tem- po ve yöntemle yürütün. Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün etkisinde iseniz elektrikli el aletini kul- lanmayn. Aleti kullanrken bir anki dikkat- sizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanm ve bir koruyucu gözlük kullann. Elektrikli el ale- tinin türü ve kullanmna uygun olarak; toz maskesi, kaymayan iş ayakkablar, koru- yucu kask veya koruyucu kulaklk gibi koruyucu donanm kullanm yaralanma tehlikesini azalttr. c) Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal şebekesine ve/veya aküye bağlamadan, elinize alp taşmadan önce elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmağnz şalter üzerinde dururken taşrsanz ve alet açkken fişi prize sokarsanz kazalara neden olabilirsiniz. UYARI OBJ_BUCH-824-002.book Page 114 Tuesday, March 2, 2010 9:44 AMTürkçe | 115 Bosch Power Tools 2 609 932 762 | (2.3.10) d) Elektrikli el aletini çalştrmadan önce ayar aletlerini veya anahtarlar aletten çkarn. Aletin dönen parçalar içinde bulunabilecek bir yardmc alet yaralan- malara neden olabilir. e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve tak takmayn. Saçlarnz, giysileriniz ve eldivenlerinizi aletin hareketli parçalarndan uzak tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli parçalar tarafndan tutulabilir. g) Toz emme donanm veya toz tutma terti- bat kullanrken, bunlarn bağl olduğun- dan ve doğru kullanldğndan emin olun. Toz emme donanmnn kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm ve

bakm a) Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun elektrikli el aletleri kullann. Uygun performansl elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve güvenli çalşrsnz. b) Şalteri bozuk olan elektrikli el aletini kul- lanmayn. Açlp kapanamayan bir elekt- rikli el aleti tehlikelidir ve onarlmaldr. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çkarmadan önce, her- hangi bir aksesuar değiştirirken veya aleti elinizden brakrken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla çalşmasn önler. d) Kullanm dş duran elektrikli el aletlerini çocuklarn ulaşamayacağ bir yerde sak- layn. Aleti kullanmay bilmeyen veya bu kullanm klavuzunu okumayan kişilerin aletle çalşmasna izin vermeyin. Dene- yimsiz kişiler tarafndan kullanldğnda elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakmn özenle yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadk- larn, parçalarn hasarl olup olmadğn kontrol edin. Aleti kullanmaya başlama- dan önce hasarl parçalar onartn. Birçok iş kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr. f) Kesici uçlar daima keskin ve temiz tutun. Özenle bakm yaplmş keskin kenarl kesme uçlarnn malzeme içinde skşma tehlikesi daha azdr ve daha rahat kullanm olanağ sağlarlar. g) Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu özel tip alet için öngö- rülen talimata göre kullann. Bu srada çalşma koşullarn ve yaptğnz işi dik- kate aln. Elektrikli el aletlerinin kendileri için öngörülen alann dşnda kullanlmas tehlikeli durumlara neden olabilir.

a) Elektrikli el aletinizi sadece yetkili per- sonele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin gü- venliğini sürekli hale getirirsiniz. Matkaplar için güvenlik talimat f Darbeli delme yaparken koruyucu kulaklk kullann. Çalşrken çkan gürültü işitme kayplarna neden olabilir. f Elektrikli el aleti ile birlikte teslim edilen ek tutamağ kullann. Aletin kontrolünün kayb yaralanmalara neden olabilir. f Alet ucunun görünmeyen elektrik kablolar- na veya aletin kendi şebeke bağlant kablo- suna rastlama olaslğ bulunan işleri yapar- ken elektrikli el aletini izolasyonlu tutama- ğndan tutun. Gerilim ileten kablolarla temas elektrikli el aletinin metal parçalarn da elektrik akmna maruz brakabilir ve elektrik çarpmasna neden olabilir. OBJ_BUCH-824-002.book Page 115 Tuesday, March 2, 2010 9:44 AM116 | Türkçe 2 609 932 762 | (2.3.10) Bosch Power Tools f Görünmeyen şebeke hatlarn belirlemek için uygun tarama cihazlar kullann veya mahalli ikmal şirketinden yardm aln. Elektrik kablolaryla kontak yangna veya elektrik çarpmasna neden olabilir. Bir gaz borusunun hasara uğramas patlamalara neden olabilir. Su borularna giriş maddi zarara yol açabilir. f Çalşrken elektrikli el aletini iki elinizle skca tutun ve duruş pozisyonunuzun güvenli olmasna dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanlr. f İş parçasn emniyete aln. Bir germe terti- bat veya mengene ile sabitlenen iş parças elle tutmaya oranla daha güvenli tutulur. f Çalşma yerinizi daima temiz tutun. Malzeme karşmlar özellikle tehlikelidir. Hafif metal tozlar yanabilir veya patlayabilir. f Elinizden brakmadan önce elektrikli el ale- tinin tam olarak durmasn bekleyin. Alete taklan uç skşabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. f Elektrikli el aletinizi hasarl kablo ile kullan- mayn. Çalşma srasnda kablo hasar görecek olursa, dokunmayn ve kabloyu hemen prizden çekin. Hasarl koblolar elektrik çarpma tehlikesini artrr. Fonksiyon tanm Bütün uyarlar ve talimat hüküm- lerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yan- gnlara ve/veya ağr yaralanmalara neden olunabilir. Lütfen aletin resminin göründüğü sayfay açn ve bu kullanm klavuzunu okuduğunuz sürece bu sayfay açk tutun. Usulüne uygun kullanm Bu alet; tuğla, beton ve taş malzemede darbeli delme ile ahşap, metal, seramik ve plastikte delme işleri için geliştirilmiştir. Elektronik ayarlamal ve sağ/sol dönüşlü/aletler vidalama ve diş açma işlerine de uygundur. Şekli gösterilen elemanlar Şekli gösterilen elemanlarn numaralar grafik sayfasndaki elektrikli el aleti resmindeki numaralarla ayndr. 1 Anahtarsz uç takma mandreni 2 “Darbesiz/darbeli delme” çevrim şalteri 3 Dönme yönü değiştirme şalteri 4 Açma/kapama şalteri tespit tuşu 5 Devir says ön seçim düğmesi 6 Açma/kapama şalteri 7 Vites seçme şalteri 8 Ek tutamak (izolasyonlu tutamak yüzeyi)* 9 Derinlik mesnedi* 10 Tutamak (izolasyonlu tutamak yüzeyi) 11 Ön kovan* 12 Arka kovan* 13 Mandren anahtar* 14 Anahtarl mandren* 15 Vidalama ucu* 16 Çok amaçl vidalama ucu adaptörü* 17 İç altgen anahtar * *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda bulabilirsiniz. OBJ_BUCH-824-002.book Page 116 Tuesday, March 2, 2010 9:44 AMTürkçe | 117 Bosch Power Tools 2 609 932 762 | (2.3.10) Gürültü/Titreşim bilgisi Gürültüye ait ölçme değerleri EN 60745’e göre tespit edilmektedir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basnc seviyesi 95 dB(A); gürültü emisyonu seviyesi 106 dB(A). Tolerans K=3 dB. Koruyucu kulaklk kullann! Toplam titreşim değeri (üç yönün vektör toplam) EN 60745’e göre tespit edilmektedir: Metalde delme: Titreşim emisyon değeri

Betonda darbeli delme: Titreşim emisyon değeri

Vidalama: Titreşim emisyon değeri a

Diş açma: Titreşim emisyon değeri a

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm alanlarnda kullanlrken, farkl uçlarla kullanlrken veya yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen değerden farkl olabilir. Bu da toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde artrabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapal olduğu veya çalştğ halde kullanlmadğ süreler de dikkate alnmaldr. Bu, toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullancya bindirdiği yük için önceden ek güvenlik önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm, ellerin scak tutulmas, iş aşamalarnn organize edilmesi. Uygunluk beyan Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan ürünün aşağdaki norm veya nor- matif belgelere uygunluğunu beyan ederiz: 2004/108/AT, 2006/42/AT yönetmelik hükümleri uyarnca EN 60745. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 Mandren kapasitesi mm 1,5 – 13 1,5 – 13 1,5 –13 Ağrlğ EPTA-Procedure 01/2003’e göre kg 2,6 2,6 2,6 Koruma snf /II /II /II Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. OBJ_BUCH-824-002.book Page 118 Tuesday, March 2, 2010 9:44 AMTürkçe | 119 Bosch Power Tools 2 609 932 762 | (2.3.10) Montaj f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Ek tutamak (Baknz: Şekil A) f Elektrikli el aletinizi her zaman ek tuta- makla 8 kullann. Güvenli ve yorulmadan çalşmak için ek tutumağ 8 12 pozisyona ayarlayabilirsiniz. Ek tutamağn 8 alt parçasn n dönme yönüne çevirin ve ek tutamağ 8 istediğiniz pozisyona getirebilecek ölçüde itin. Daha sonra ek tutamağ 8 tekrar geri çekin ve alt parçay o yönüne çevirerek skn. Delik derinliğinin ayarlanmas (Baknz: Şekil A) Derinlik mesnedi 9 ile istenen delik derinliği X ayarlanabilir. Ek tutamağn 8 alt parçasn saat hareket yönünün tersine çevirin ve derinlik mesnedini 9 takn. Derinlik mesnedini, matkap ucunun sivri taraf ile derinlik mesnedinin ucu arasndaki mesafe istenen delik derinliğine eşit olacak biçimde X dşar doğru çekin. Daha sonra ek tutamağn 8 alt parçasn saat hareket yönünde çevirerek skn. Derinlik mesnedinin 9 oluklu taraf yukary göstermelidir. Uç değiştirme f Uç değiştirme işlemi srasnda koruyucu eldiven kullann. Mandren uzun süre kullanldğnda oldukça fazla snr. Anahtarsz uç değiştirme mandreni (GSB 19-2 RE) (Baknz: Şekil B) Açma/kapama şalteri 6 basl değilken matkap mili kilitlidir. Bu sayede mandren içindeki matkap ucu hzl, rahat ve basit biçimde değiştirilebilir. Anahtarsz uç takma mandrenini 1 kovann n yönünde uç taklabilicek ölçüde açn. Ucu takn. Anahtarsz uç takma mandreninin 1 kovann o yönünde elle çevirererk kilitleme sesi duyulmayncaya kadar kapatn. Mandren otomatik olarak kilitlenir. Ucu çkarmak için kovan ters yöne çevirdiğinizde kilitleme açlr. Anahtarsz uç değiştirme mandreni (GSB 780) (Baknz: Şekil C) Arka kovan 12 hzl germeli mandrende 1 tutun ve ön kovan 11 n uç taklacak ölçüde çevirin. Ucu takn. Arka kovan 12 hzl germeli mandrende 1 skca tutun ve ön kovan 11 o yönünde elinizle kavrama sesi kesilinceye kadar çevirin. Mandren otomatik olarak kilitlenir. Ucu çkarmak için ön kovan 11 ters yönde çevirdiğinizde kilitleme açlr. Anahtarl mandren (Baknz: Şekil D) Uç yerleştirilebilecek ölçüde anahtarl mandreni 14 çevirmek suretiyle açn. Ucu yerine yerleştirin. Mandren anahtarn 13 anahtarl manderenin 14 ilgili deliklerine takn ve ucu her taraftan eşit ölçüde skn. Vidalama uçlar (Baknz: Şekil E) Bits uçlar 15 kullanrken daima çok amaçl 16 bits adaptörü kullann. Sadece vida başna uygun bits uçlar kullann. Vidalama yapmak için “Delme/Darbeli delme” çevrim şalterini 2 daima “Delme” sembolü üzerine getirin. Mandrenin değiştirilmesi f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Mandrenin sökülmesi (Baknz: Şekil F) Ek tutamağ sökün ve vites seçme şalterini 7 1. ve 2. vitesler arasnda merkezi konuma getirin. Matkap milini sabitleme için mil boynu deliğine Ø 4 mm çapnda yaklaşk 50 mm uzunluğunda çelik bir pim yerleştirin. OBJ_BUCH-824-002.book Page 119 Tuesday, March 2, 2010 9:44 AM120 | Türkçe 2 609 932 762 | (2.3.10) Bosch Power Tools Ksa şaft öne gelecek biçimde bir alyan anahtarn 17 anahtarsz uç takma mandrenine 1 takn. Elektrikli el aletini sağlam ve düz bir zemine, örneğin bir tezgah üzerine yatrr. Elektrikli el aletini skca tutun ve anahtarsz uç takma mandrenini 1 iç altgen anahtar 17 n yönünde çevirmek suretiyle gevşetin. Skşmş olan anahtarsz uç takma mandrenini iç altgen anahtarn 17 uzun şaftna hafifçe vurarak gevşetebilirsiniz. İç altgen anahtar anahtarsz uç takma mandreninden çkarn ve anahtarsz uç takma mandrenini tam olarak çkarn. Anahtarl mandrenli elektrikli el aletlerinde sökme işlemi yukarda belirtildiği gibi yaplr. Anahtarsz uç takma mandrenli elektrikli el aletlerinde mandren üzerine iç altgn anahtar yerine bir çatal anahtar (anahtar açklğ 19 mm) yerleştirilebilir. Mandrenin taklmas (Baknz: Şekil G) Anahtarsz uç değiştirme ve anahtarl mandrenin montaj ayn işlemin ters sra ile uygulanmasyla yaplr. f Mandreni taktktan sonra çelik pimi delikten çkarn. Mandren yaklaşk 50–55 Nm’lik bir torkla sklmaldr. Toz ve talaş emme f Kurşun içeren boyalar, baz ahşap türleri, mineraller ve metaller gibi maddeler işlenir- ken ortaya çkan toz sağlğa zararl olabilir. Bu tozlara temas etmek veya bu tozlar solu- mak allerjik reaksiyonlara ve/veya kullanc- nn veya onun yaknndaki kişilerin nefes alma yollarndaki hastalklara neden olabilir. Kayn veya meşe gibi baz ağaç tozlar kanse- rojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanlan katk maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafndan işlenmelidir. – Çalşma yerinizi iyi bir biçimde havalandrn. – P2 filtre snf filtre takl soluk alma maskesi kullanmanz tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. İşletim Çalştrma f Şebeke gerilimine dikkat edin! Akm kaynağnn gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmaldr. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalştrlabilir. Dönme yönünün ayarlanmas (Baknz: Şekil H) f Dönme yönü değiştirme şalterini 3 sadece elektrikli el aleti dururken kullann. Dönme yönü değiştirme şalteri 3 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 6 basl iken bu mümkün değildir. Sağa dönüş: Delme ve vida takma için dönme yönü değiştirme şalterini 3 sol taraftan aşağ bastrn ve ayn anda sağ taraftan yukar bastrn. Sola dönüş: Vidalar ve somunlar gevşetmek veya sökmek için dönme yönü değiştirme şalterini 3 sol taraftan yukar ve sağ taraftan aşağ bastrn. İşletim türünün ayarlanmas Delme ve vidalama Çevrim şalterini 2 “Delme” sembolü üzerine getirin. Darbeli delme Çevrim şalterini 2 “Darbeli delme” sembolü üzerine getirin. Çevrim şalteri 2 hissedilir biçimde kavrama yapar ve motor çalşrken de kullanlabilir. OBJ_BUCH-824-002.book Page 120 Tuesday, March 2, 2010 9:44 AMTürkçe | 121 Bosch Power Tools 2 609 932 762 | (2.3.10) Mekanik vites seçimi f Vites seçme şalterini 7 elektrikli el aleti düşük devir saysnda çalşrken kullanabilirsiniz. Ancak şalteri alet dururken, tam yük altnda veya maksimum devir saysnda kullanmayn. Vites seçme şalteri 7 ile 2 farkl devir says ayar önceden seçilerek ayarlanabilir. Vites I: Düşük devir says alan; büyük çapl delikleri açmak veya vidalama yapmak için. Vites II: Yüksek devir says alan; Küçük çapl delikleri açmak için. Vites seçme şalteri 7 sonuna kadar hareket etmiyorsa, tahrik milini bir matkap ucuyla biraz çevirin. Açma/kapama Aleti çalştrmak için açma/kapama şalterine 6 basn ve şalteri basl tutun. Basl durumdaki açma/kapama şalterini 6 tespit etmek için açma/kapama şalteri tespit tuşuna 4 basn. Elektrikli el aletini kapatmak için açma/kapama şalterini 6 brakn veya tespit tuşu 4 ile sabitlenmişse açma/kapama şalterine 6 ksa bir süre basn ve tekrar brakn. Torklu kavrama Tehlikeli reaksiyon momentlerini snrlandrmak için elektrikli el aleti torklu kavrama sistemi (anti rotasyon) ile donatlmştr. f Uç malzmeme içinde skşrsa veya taklrsa matkap miline giden tahrik kesilir. Bu gibi durumlarda ortaya çkan kuvvetler nede- niyle, elektrikli el aletini daima iki elinizle skca tutun ve duruş pozisyonununuzun güvenli olmasn sağlayn. f Elektrikli el aletini kapatn ve elektrikli el aleti bloke olursa ucu gevşetin. Uç blokeli durumda iken elektrikli el aletini tekrar çalştrmak yüksek reaksiyon momentlerine neden olur. Devir saysnn ve darbe saysnn ayarlanmas Açma/kapama şalteri üzerine uyguladğnz bastrma kuvvetini 6 azaltp çoğaltarak alet çalşr durumda iken de devir saysn ve darbe saysn ayarlayabilirsiniz. Açma/kapama şalteri 6 üzerine uygulanan düşük bastrma kuvveti düşük bir devir/darbe says sağlar. Uygulanan bastrma kuvveti artrldkça devir/darbe says yükselir. Devir saysnn ve darbe saysnn ön seçimi Devir says ön seçim düğmesi 5 ile gerekli olan devir saysn ve darbe saysn işletim halinde de önceden seçerek ayarlayabilirsiniz. Gerekli devir says ile darbe says işlenen malzemeye çalşma koşullarna bağl olup, en doğru biçimde deneyerek tespit edilebilir. Çalşrken dikkat edilecek hususlar f Elektrikli el aletini sadece kapal durumda somun ve vidalarn üzerine yerleştirin. Dönmekte olan uçlar kayabilir. Öneriler Düşük devir says ile uzun süre çalştğnzda, soğutma yapmak için elektrikli el aletini boşta en yüksek devir says ile yaklaşk 3 dakika kadar çalştrn. Fayanslar delmek için çevrim şalterini 2 “Delme” sembolü üzerine getirin. Fayans tam olarak delindikten sonra darbeli çalşmak için çevrim şalterini “Darbeli delme” sembolü üzerine getirin. Beton, taş ve duvarda çalşrken sert metal matkap uçlar kullann. Metalleri delerken sadece kusursuz bilenmiş HSS matkap uçlar kullann (HSS=Yüksek performans hzl kesme çeliği). Bu konudaki garantiyi Bosch aksesuar program sağlar. Matkap ucu bileme aleti ile (aksesuar) 2,5–10 mm çapl helezonik matkap uçlarn rahatça bileyebilirsiniz. OBJ_BUCH-824-002.book Page 121 Tuesday, March 2, 2010 9:44 AM122 | Türkçe 2 609 932 762 | (2.3.10) Bosch Power Tools Bakm ve servis Bakm ve temizlik f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. f İyi ve güvenli çalşabilmek için elektrikli el aletini ve havalandrma deliklerini daima temiz tutun. Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch elektrikli aletleri için yetkili bir serviste yaplmaldr. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Müşteri servisi ve müşteri danşmanlğ Müşteri servisleri ürününüzün onarm ve bakm ile yedek parçalarna ait sorularnz yantlan- drr. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müşteri servisi timi satn alacağnz ürü- nün özellikleri, bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile yedek parça- larna ait sorularnz memnuniyetle yantlandrr. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danşman: [phone] Müşteri Servis Hatt: [phone] Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine gönderilmelidir. Sadece AB üyesi ülkeler için: Elektrikli el aletini evsel çöplerin içine atmayn! Elektrikli el aletleri ve eski elekt- ronik aletlere ilişkin 2002/96/AT sayl Avrupa Birliği yönetmeliği ve bunlarn tek tek ülkelerin hukuk- larna uyarlanmas uyarnca, kullanm ömrünü tamamlamş elektrikli el aletleri ayr ayr toplan- mak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanm merkezlerine gönderil- mek zorundadr. Değişiklik haklarmz sakldr. OBJ_BUCH-824-002.book Page 122 Tuesday, March 2, 2010 9:44 AMﻲﺑﺮﻋ
