BRUGSANVISNING GSB 780 Professional BOSCH

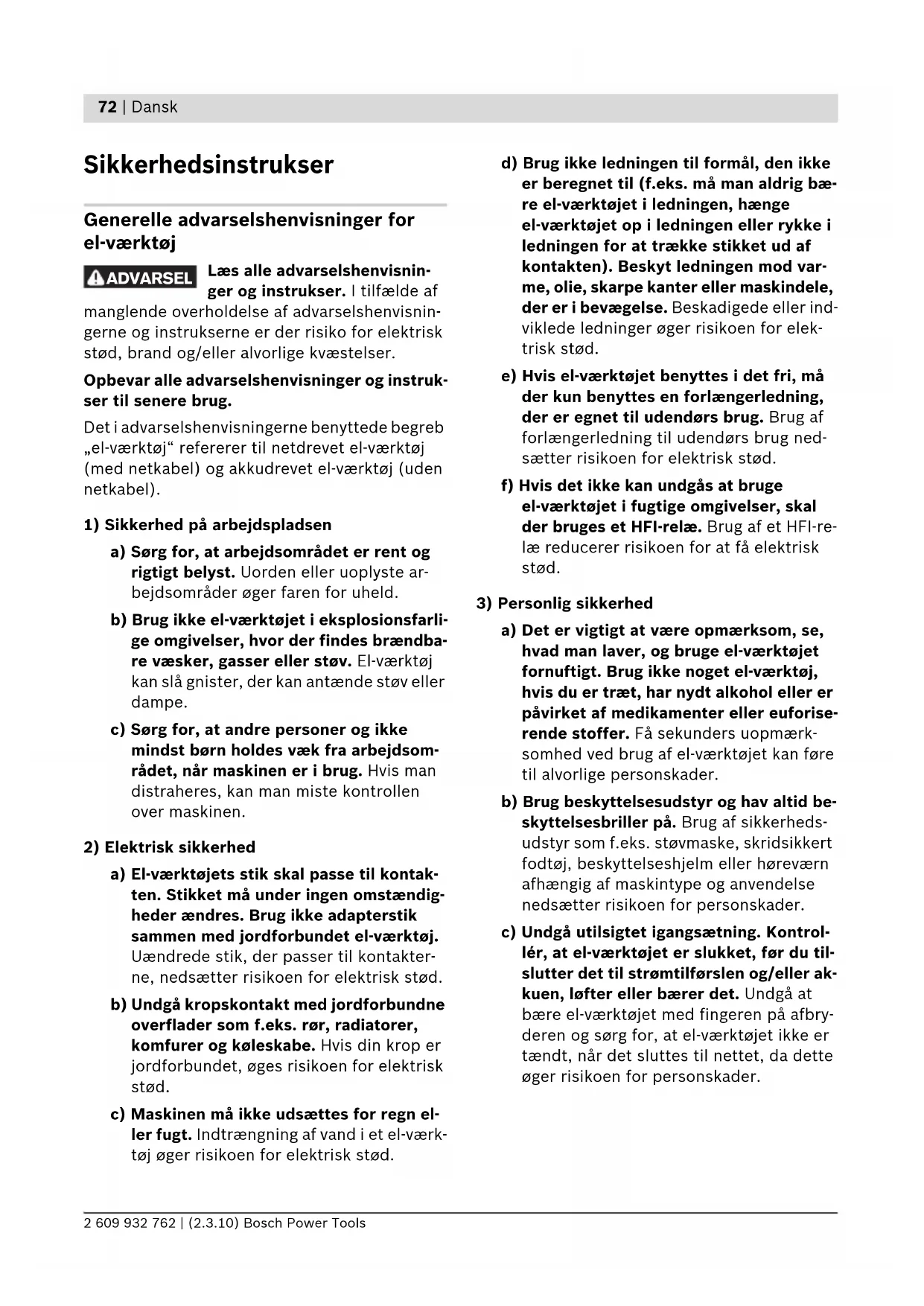

Sikkerhedsinstrukser Generelle advarselshenvisninger for el-værktøj Læs alle advarselshenvisnin- ger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle advarselshenvisninger og instruk- ser til senere brug. Det i advarselshenvisningerne benyttede begreb „el-værktøj“ refererer til netdrevet el-værktøj (med netkabel) og akkudrevet el-værktøj (uden netkabel).

1) Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdsområdet er rent og rigtigt belyst. Uorden eller uoplyste ar- bejdsområder øger faren for uheld. b) Brug ikke el-værktøjet i eksplosionsfarli- ge omgivelser, hvor der findes brændba- re væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe. c) Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsom- rådet, når maskinen er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) Elektrisk sikkerhed

a) El-værktøjets stik skal passe til kontak- ten. Stikket må under ingen omstændig- heder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakter- ne, nedsætter risikoen for elektrisk stød. b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød. c) Maskinen må ikke udsættes for regn el- ler fugt. Indtrængning af vand i et el-værk- tøj øger risikoen for elektrisk stød. d) Brug ikke ledningen til formål, den ikke er beregnet til (f.eks. må man aldrig bæ- re el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod var- me, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller ind- viklede ledninger øger risikoen for elek- trisk stød. e) Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned- sætter risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-re- læ reducerer risikoen for at få elektrisk stød.

3) Personlig sikkerhed

a) Det er vigtigt at være opmærksom, se, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke noget el-værktøj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenter eller euforise- rende stoffer. Få sekunders uopmærk- somhed ved brug af el-værktøjet kan føre til alvorlige personskader. b) Brug beskyttelsesudstyr og hav altid be- skyttelsesbriller på. Brug af sikkerheds- udstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader. c) Undgå utilsigtet igangsætning. Kontrol- lér, at el-værktøjet er slukket, før du til- slutter det til strømtilførslen og/eller ak- kuen, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbry- deren og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. ADVARSEL OBJ_BUCH-824-002.book Page 72 Tuesday, March 2, 2010 9:44 AMDansk | 73 Bosch Power Tools 2 609 932 762 | (2.3.10) d) Gør det til en vane altid at fjerne indstil- lingsværktøj eller skruenøgle, før el-værktøjet tændes. Hvis et stykke værk- tøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader. e) Undgå en anormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uvente- de situationer. f) Brug egnet arbejdstøj. Undgå løse be- klædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der be- væger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår. g) Hvis støvudsugnings- og opsamlingsud- styr kan monteres, er det vigtigt, at det- te tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støv- mængden og dermed den fare, der er for- bundet støv.

4) Omhyggelig omgang med og brug af

el-værktøj a) Undgå overbelastning af maskinen. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angiv- ne effektområde. b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farlig og skal repareres. c) Træk stikket ud af stikkontakten og/eller fjern akkuen, inden maskinen indstilles, der skiftes tilbehørsdele, eller maskinen lægges fra. Disse sikkerhedsforanstalt- ninger forhindrer utilsigtet start af el-værktøjet. d) Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med maskinen eller ikke har gennemlæst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer. e) El-værktøjet bør vedligeholdes omhyg- geligt. Kontroller, om bevægelige ma- skindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller be- skadiget, således at el-værktøjets funkti- on påvirkes. Få beskadigede dele repare- ret, inden maskinen tages i brug. Mange uheld skyldes dårligt vedligeholdte el-værktøjer. f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skære- værktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre. g) Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsat- te anvendelsesområde, kan føre til farlige situationer.

a) Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyt- tes originale reservedele. Dermed sikres størst mulig maskinsikkerhed. Sikkerhedsinstrukser til boremaskiner f Brug høreværn i forbindelse med slagbo- ring. Støjpåvirkning kan føre til tab af hørel- se. f Brug de ekstra håndgreb, der følger med el-værktøjet. Tabes kontrollen over el-værk- tøjet, kan det føre til kvæstelser. f Hold el-værktøjet i de isolerede gribeflader, når du udfører arbejde, hvor indsatsværktø- jet kan ramme bøjede strømledninger eller el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også sætte el- værktøjets metaldele under spænding, hvil- ket kan føre til elektrisk stød. OBJ_BUCH-824-002.book Page 73 Tuesday, March 2, 2010 9:44 AM74 | Dansk 2 609 932 762 | (2.3.10) Bosch Power Tools f Anvend egnede søgeinstrumenter til at fin- de frem til skjulte forsyningsledninger eller kontakt det lokale forsyningsselskab. Kon- takt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Beskadi- gelse af en vandledning kan føre til materiel skade. f Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet. El-værktøjet føres sikkert med to hænder. f Sikr emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden. f Renhold arbejdspladsen. Blandede materia- ler er særlig farlige. Letmetalstøv kan bræn- de eller eksplodere. f El-værktøjet må først lægges fra, når det står helt stille. Indsatsværktøjet kan sætte sig i klemme, hvilket kan medføre, at man ta- ber kontrollen over el-værktøjet. f El-værktøjet må ikke benyttes, hvis lednin- gen er beskadiget. Berør ikke den beskadi- gede ledning og træk netstikket ud, hvis ledningen beskadiges under arbejdet. Be- skadigede ledninger øger risikoen for elek- trisk stød. Funktionsbeskrivelse Læs alle advarselshenvisninger og instrukser. I tilfælde af manglende overholdelse af advarselshenvisnin- gerne og instrukserne er der risiko for elektrisk stød, brand og/eller al- vorlige kvæstelser. Klap venligst foldesiden med illustration af pro- duktet ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen. Beregnet anvendelse Maskinen er beregnet til slagboring i tegl, beton og sten samt til boring i træ, metal, keramik og kunststof. Maskiner med elektronisk regulering og højre-/venstreløb er også egnet til skruear- bejde og gevindskæring. Illustrerede komponenter Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illu- strationssiden. 1 Hurtigspændende borepatron 2 Omskifter „Boring/slagboring“ 3 Retningsomskifter 4 Låsetast til start-stop-kontakt 5 Indstillingshjul omdrejningstal 6 Start-stop-kontakt 7 Gearomskifter 8 Ekstrahåndtag (isoleret gribeflade)* 9 Dybdeanslag* 10 Håndgreb (isoleret gribeflade) 11 Forreste kappe* 12 Bageste kappe* 13 Borepatronnøgle* 14 Tandkransborepatron* 15 Skruebit* 16 Universalbitholder* 17 Unbraconøglen * *Tilbehør, som er illustreret og beskrevet i betje- ningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørspro- gram. OBJ_BUCH-824-002.book Page 74 Tuesday, March 2, 2010 9:44 AMDansk | 75 Bosch Power Tools 2 609 932 762 | (2.3.10) Støj-/vibrationsinformation Måleværdier for støj beregnet iht. EN 60745. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 95 dB(A); lydeffektniveau 106 dB(A). Usikkerhed K=3 dB. Brug høreværn! Samlede vibrationsværdier (vektorsum for tre retninger) beregnet iht. EN 60745: Boring i metal: Vibrationseksponering

gevindskæring: Vibrationseksponering

Det svingningsniveau, der er angivet i nærvæ- rende instruktioner, er blevet målt iht. en stan- dardiseret måleproces i EN 60745, og kan bru- ges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbe- lastningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingningsniveauet afvige. Dette kan føre til en betydelig forøgelse af sving- ningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastnin- gen bør der også tages højde for de tider, i hvil- ke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til be- skyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og ind- satsværktøj, holde hænder varme, organisation af arbejdsforløb. Overensstemmelseserklæring Vi erklærer under almindeligt ansvar, at det pro- dukt, der er beskrevet under „Tekniske data“, er i overensstemmelse med følgende standarder eller normative dokumenter: EN 60745 iht. be- stemmelserne i direktiverne 2004/108/EF, 2006/42/EF. Teknisk dossier hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Nom. omdrejningstal (1./2. gear) Nm 5,2/2,0 5,2/2,0 4,1/1,6 Indstilling af omdrejningstal z zz Højre-/venstreløb z zz Tandkransborepatron – z – Hurtigspændende borepatron z – z Automatisk spindellås (Auto-Lock) z –– Spindelhals-Ø mm 43 43 43 Max. bore-Ø (1./2. gear) –Beton –Murværk –Stål –Træ

18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 Borepatronens spændeområde mm 1,5 – 13 1,5 – 13 1,5–13 Vægt svarer til EPTA-Procedure 01/2003 kg 2,6 2,6 2,6 Beskyttelsesklasse /II /II /II Angivelserne gælder for nominelle spændinger [U] 230/240 V. Disse angivelser kan variere ved lavere spændinger og i landespecifikke udførelser. Se typenummer på el-værktøjets typeskilt. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. OBJ_BUCH-824-002.book Page 76 Tuesday, March 2, 2010 9:44 AMDansk | 77 Bosch Power Tools 2 609 932 762 | (2.3.10) Montering f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Ekstrahåndtag (se Fig. A) f Brug altid el-værktøjet med ekstrahåndta- get 8. Ekstrahåndtaget kan indstilles 8 i 12 positioner for at opnå en sikker og behagelig arbejdshold- ning. Drej det nederste stykke på ekstrahåndtaget 8 i drejeretning n og skyd ekstrahåndtaget 8 frem, til du kan svinge det i den ønskede position. Træk herefter ekstrahåndtaget 8 tilbage igen og drej det nederste stykke fast igen i drejeretning

Indstil boredybde (se Fig. A) Med dybdeanslaget 9 kan den ønskede boredyb- de X fastlægges. Drej det nederste grebstykke på ekstrahåndta- get 8 til venstre og sæt dybdeanslaget 9 i. Træk dybdeanslaget så meget ud, at afstanden mellem borets spids og dybdeanslagets spids svarer til den ønskede boredybde X. Drej herefter det nederste grebstykke på ekstra- håndtaget 8 fast igen ved at dreje det til højre. Den riflede side på dybdeanslaget 9 skal pege opad. Værktøjsskift f Brug beskyttelseshandsker, når værktøjet skal skiftes. Borepatronen kan blive meget varm, hvis der arbejdes i længere tid. Hurtigspændende borepatron (GSB 19-2 RE) (se Fig. B) Borespindlen er fastlåst, hvis start-stop-kontak- ten 6 ikke er trykket ned. Dette gør det muligt at udskifte indsatsværktøjet i borepatronen på en hurtig, behagelig og enkelt måde. Åbn hurtigspændeborepatronen 1 ved at dreje den i drejeretning n, til værktøjet kan sættes i. Sæt værktøjet i. Drej kappen på hurtigspændeborepatronen 1 kraftigt i drejeretning o med hånden, til der ikke mere høres noget klik. Borepatronen låses der- ved automatisk. Låsen løsnes igen, hvis kappen drejes i modsat retning, når værktøjet skal fjernes. Hurtigspændende borepatron (GSB 780) (se Fig. C) Hold fast i den bageste kappe 12 på hurtigspæn- deborepatronen 1 og drej den forreste kappe 11 hen imod n, til værktøjet kan sættes i. Sæt værktøjet i. Hold fast i den bageste kappe 12 på hurtigspæn- deborepatronen 1 fast og drej den forreste kap- pe kraftigt 11 i drejeretning o kraftigt i med hån- den i drejeretning, til der høres et klik. Borepatronen vil derved automatisk være låst. Låsen løsner sig igen ved at dreje den forreste kappe 11 til venstre, hvorefter værktøjet kan fjernes. Tandkransborepatron (se Fig. D) Åben tandkransborepatronen 14 ved at dreje på den, indtil værktøjet kan sættes i. Sæt værk- tøjet i. Sæt borepatronnøglen 13 i de pågældende bo- ringer på tandkransborepatronen 14 og spænd værktøjet jævnt fast. Skrueværktøj (se Fig. E) Skruebits 15 skal altid bruges sammen med en universalbitholder 16. Brug kun passende skrue- bits til skruehovedet. Til skruearbejde stilles omskifteren „Boring/ slagboring“ 2 altid på symbolet „Boring“. Skift borepatron f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. Borepatron demonteres (se Fig. F) Demontér ekstrahåndtaget og stil gearomskifte- ren 7 i midten mellem 1. og 2. gear. Før en stålstift Ø 4 mm med en længde på ca. 50 mm ind i boringen på spindelhalsen for at fastlåse borespindlen. OBJ_BUCH-824-002.book Page 77 Tuesday, March 2, 2010 9:44 AM78 | Dansk 2 609 932 762 | (2.3.10) Bosch Power Tools Spænd en sekskantnøgle 17 med et kort skaft foran ind i den selvspændende borepatron 1. Placér el-værktøjet på et standfast underlag f.eks. en værktøjsbænk. Hold el-værktøjet fast og løsne hurtigspændeborepatronen 1 ved at dreje unbraconøglen 17 i drejeretning n. En fastsiddende hurtigspændeborepatron løsnes med et slag slag på det lange skaft på unbraco- nøglen 17. Fjern unbraconøglen fra hurtigspæn- deborepatronen og skru hurtigspændeborepa- tronen helt af. Ved el-værktøj med tandkransborepatron gen- nemføres demonteringen som beskrevet oven- for. Er el-værktøjet udstyret med en selvspændende borepatron, kan en gaffelnøgle (nøglevidde 19 mm) sættes på borepatronen i stedet for unbrakonøglen. Borepatron monteres (se Fig. G) Spændepatronen/tandkransborepatronen mon- teres i omvendt rækkefølge. f Fjern stålstiften fra boringen, når borepa- tronen er monteret. Borepatronen skal spændes med et til- spændingsmoment på ca. 50–55 Nm. Støv-/spånudsugning f Støv fra materialer som f.eks. blyholdig ma- ling, nogle træsorter, mineraler og metal kan være sundhedsfarlige. Berøring eller indån- ding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen. Bestemt støv som f.eks. ege- eller bøgestøv gælder som kræftfremkaldende, især i for- bindelse med ekstra stoffer til træbehandling (chromat, træbeskyttelsesmiddel). Asbest- holdigt materiale må kun bearbejdes af fag- folk. – Sørg for god udluftning af arbejdsplad- sen. – Det anbefales at bære åndeværn med fil- terklasse P2. Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes. Brug Ibrugtagning f Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angi- velserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V. Indstil drejeretning (se Fig. H) f Tryk på retningsomskifteren 3 kun når el- værktøjet står stille. Med retningsomskifteren 3 kan du ændre el- værktøjets drejeretning. Ved nedtrykket start- stop-kontakt 6 er dette ikke muligt. Højreløb: Til boring og idrejning af skruer skub- bes retningsomskifteren 3 nedad på den venstre side og samtidigt opad på den højre side. Venstreløb: Til løsning og uddrejning af skruer og møtrikker skubbes retningsomskifteren 3 op- ad på den venstre side og samtidigt nedad på den højre side. Indstil funktion Boring og skruearbejde Stil omskifteren 2 på symbolet „Boring“. Slagboring Stil omskifteren 2 på symbolet „Slagboring“. Omskifteren 2 falder mærkbart i hak og kan også aktiveres, mens motoren går. Mekanisk gearvalg f Gearomskifteren 7 kan betjenes, når el- værktøjet arbejder langsomt. Dette bør dog ikke ske ved stilstand, fuld belastning eller maks. hastighed. Med gearomskifteren 7 kan der vælges 2 om- drejningstal-områder. Gear I: Lavt hastighedsområde; til arbejde med stor borediameter eller til skruearbejde. OBJ_BUCH-824-002.book Page 78 Tuesday, March 2, 2010 9:44 AMDansk | 79 Bosch Power Tools 2 609 932 762 | (2.3.10) Gear II: Højt hastighedsområde; til arbejde med lille borediameter. Er det ikke muligt at svinge gearvælgeren 7 indtil anslag, drejes drivspindlen med boret en smule. Tænd/sluk Til ibrugtagning af el-værktøjet tryk på start- stop-kontakten 6 og hold den nede. Til fastlåsning af den nedtrykkede start-stop- kontakt 6 trykkes på låsetasten 4. El-værktøjet slukkes ved at slippe start-stop- kontakten 6 er den låst med låsetasten 4 trykkes kort på start-stop-kontakten 6 hvorefter den slippes. Overbelastningskobling El-værktøjet er udstyret med en overbelast- ningskobling (anti-rotation) for at begrænse far- lige reaktionsmomenter. f Sidder indsatsværktøjet i klemme, afbrydes rotationen. I den forbindelse opstår store kræfter. Hold derfor altid el-værktøjet sik- kert med begge hænder og sørg for at stå fast under arbejdet. f Sluk for el-værktøjet og løsne indsatsværk- tøjet, hvis el-værktøjet blokerer. Der opstår store reaktionsmomenter, hvis maskinen tændes med et blokeret boreværktøj. Omdrejningstal/slagtal indstilles Omdrejningstallet/slagtallet indstilles trinløst til det tændte el-værktøj, afhængigt af hvor meget start-stop-kontakten 6 trykkes ind. Let tryk på start-stop-kontakten 6 fører til et lavt omdrejningstal/slagtal. Med tiltagende tryk øges omdrejningstallet/slagtallet. Omdrejningstal/slagtal vælges Stillehjulet til indstilling af omdrejningstallet 5 bruges til at indstille det nødvendige omdrej- ningstal/slagtal – også under driften. Det krævede omdrejningstal/slagtal afhænger af arbejdsmaterialet og arbejdsbetingelserne; det kan optimeres ved praktiske forsøg. Arbejdsvejledning f Sæt kun el-værktøjet på møtrikken/skruen i afbrudt tilstand. Roterende indsatsværktø- jer kan skride. Tips Efter længere tids arbejde med lille omdrej- ningstal skal værktøjet afkøles ved at lade det køre i ca. 3 minutter i ubelastet tilstand med max. omdrejningstal. Til boring i fliser stilles omskifteren 2 på symbo- let „Boring“. Når flisen er boret igennem, stilles omskifteren på symbolet „Slagboring“ for at ar- bejde med slag. Arbejde i beton, sten og murværk skal udføres med et hårdmetalbor. Anvend til boring i metal kun fejlfrie, slebede HSS-bor (HSS=Highspeed-stål). Bosch-tilbe- hørs-program garanterer den tilsvarende kvali- tet. Med boreslibemaskinen (tilbehør) kan du pro- blemløst slibe spiralbor med en diameter på 2,5–10 mm. Vedligeholdelse og service Vedligeholdelse og rengøring f Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet. f El-værktøj og el-værktøjets ventilationsåb- ninger skal altid holdes rene for at sikre et godt og sikkert arbejde. Skulle el-værktøjet trods omhyggelig fabrikation og kontrol holde op med at fungere, skal repara- tionen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj. El-værktøjets 10-cifrede typenummer (se type- skilt) skal altid angives ved forespørgsler og be- stilling af reservedele. OBJ_BUCH-824-002.book Page 79 Tuesday, March 2, 2010 9:44 AM80 | Dansk 2 609 932 762 | (2.3.10) Bosch Power Tools Kundeservice og kunderådgivning Kundeservice besvarer dine spørgsmål vedr. re- paration og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informati- oner om reservedele findes også under: www.bosch-pt.com Bosch kundeservice-team vil gerne hjælpe dig med at besvare spørgsmål vedr. køb, anvendel- se og indstilling af produkter og tilbehør. Dansk Bosch Service Center Telegrafvej 3 2750 Ballerup Tel. Service Center: [phone] Fax: [phone] E-Mail: [e-mail] Bortskaffelse El-værktøj, tilbehør og emballage skal genbru- ges på en miljøvenlig måde. Gælder kun i EU-lande: Smid ikke el-værktøj ud sammen med det almindelige hushold- ningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr skal kasse- ret elektrisk udstyr indsamles separat og gen- bruges iht. gældende miljøforskrifter. Ret til ændringer forbeholdes. OBJ_BUCH-824-002.book Page 80 Tuesday, March 2, 2010 9:44 AMSvenska | 81 Bosch Power Tools 2 609 932 762 | (2.3.10)
