BEDIENUNGSANLEITUNG GSB 780 Professional BOSCH

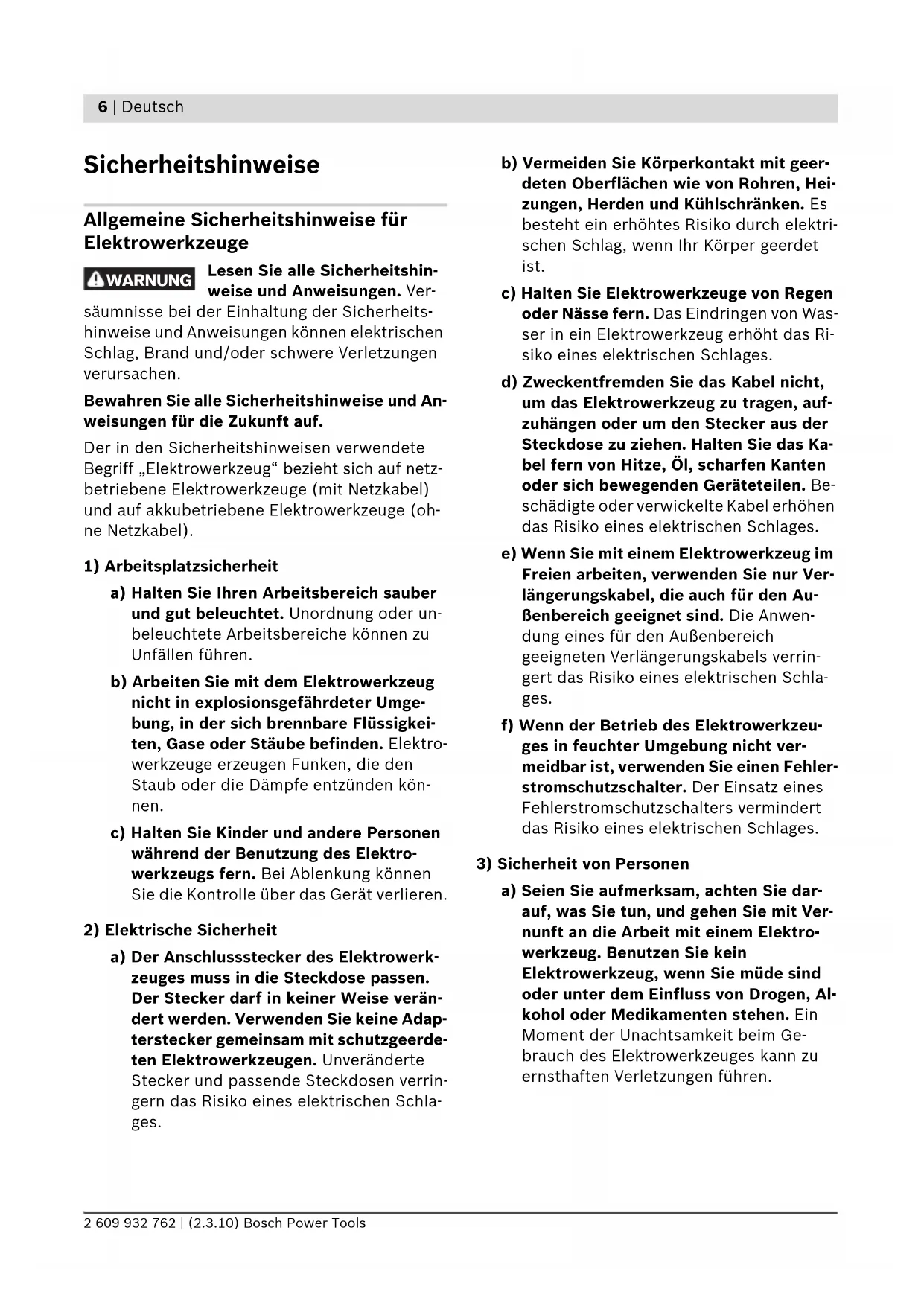

Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge Lesen Sie alle Sicherheitshin- weise und Anweisungen. Ver- säumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und An- weisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netz- betriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (oh- ne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder un- beleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umge- bung, in der sich brennbare Flüssigkei- ten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden kön- nen. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektro- werkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerk- zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verän- dert werden. Verwenden Sie keine Adap- terstecker gemeinsam mit schutzgeerde- ten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verrin- gern das Risiko eines elektrischen Schla- ges. b) Vermeiden Sie Körperkontakt mit geer- deten Oberflächen wie von Rohren, Hei- zungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Was- ser in ein Elektrowerkzeug erhöht das Ri- siko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Ka- bel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Be- schädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Ver- längerungskabel, die auch für den Au- ßenbereich geeignet sind. Die Anwen- dung eines für den Außenbereich geeigneten Verlängerungskabels verrin- gert das Risiko eines elektrischen Schla- ges. f) Wenn der Betrieb des Elektrowerkzeu- ges in feuchter Umgebung nicht ver- meidbar ist, verwenden Sie einen Fehler- stromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie dar- auf, was Sie tun, und gehen Sie mit Ver- nunft an die Arbeit mit einem Elektro- werkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Al- kohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Ge- brauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. WARNUNG OBJ_BUCH-824-002.book Page 6 Tuesday, March 2, 2010 9:44 AMDeutsch | 7 Bosch Power Tools 2 609 932 762 | (2.3.10) b) Tragen Sie persönliche Schutzausrüs- tung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits- schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeu- ges, verringert das Risiko von Verletzun- gen. c) Vermeiden Sie eine unbeabsichtigte In- betriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es auf- nehmen oder tragen. Wenn Sie beim Tra- gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät einge- schaltet an die Stromversorgung anschlie- ßen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elek- trowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verlet- zungen führen. e) Vermeiden Sie eine abnormale Körper- haltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situati- onen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Hand- schuhe fern von sich bewegenden Tei- len. Lockere Kleidung, Schmuck oder lan- ge Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangein- richtungen montiert werden können, vergewissern Sie sich, dass diese ange- schlossen sind und richtig verwendet werden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub ver- ringern.

4) Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Gerät nicht. Verwen- den Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem pas- senden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leis- tungsbereich. b) Benutzen Sie kein Elektrowerkzeug, des- sen Schalter defekt ist. Ein Elektrowerk- zeug, das sich nicht mehr ein- oder aus- schalten lässt, ist gefährlich und muss repariert werden. c) Ziehen Sie den Stecker aus der Steckdo- se und/oder entfernen Sie den Akku, be- vor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerk- zeuge außerhalb der Reichweite von Kin- dern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht ver- traut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorg- falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Un- fälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneid- werkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. OBJ_BUCH-824-002.book Page 7 Tuesday, March 2, 2010 9:44 AM8 | Deutsch 2 609 932 762 | (2.3.10) Bosch Power Tools g) Verwenden Sie Elektrowerkzeug, Zube- hör, Einsatzwerkzeuge usw. entspre- chend diesen Anweisungen. Berücksich- tigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Ge- brauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Bohrmaschinen f Tragen Sie Gehörschutz beim Schlagboh- ren. Die Einwirkung von Lärm kann Gehörver- lust bewirken. f Benutzen Sie mit dem Gerät gelieferte Zu- satzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen. f Halten Sie das Gerät an den isolierten Griff- flächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer span- nungsführenden Leitung kann auch metalle- ne Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. f Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzu- spüren, oder ziehen Sie die örtliche Versor- gungsgesellschaft hinzu. Kontakt mit Elek- troleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gaslei- tung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschä- digung. f Halten Sie das Elektrowerkzeug beim Arbei- ten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerk- zeug wird mit zwei Händen sicherer geführt. f Sichern Sie das Werkstück. Ein mit Spann- vorrichtungen oder Schraubstock festgehal- tenes Werkstück ist sicherer gehalten als mit Ihrer Hand. f Halten Sie Ihren Arbeitsplatz sauber. Mate- rialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explo- dieren. f Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es able- gen. Das Einsatzwerkzeug kann sich verha- ken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. f Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Ka- bel erhöhen das Risiko eines elektrischen Schlages. Funktionsbeschreibung Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheits- hinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte klappen Sie die Aufklappseite mit der Dar- stellung des Elektrowerkzeugs auf, und lassen Sie diese Seite aufgeklappt, während Sie die Betriebsanleitung lesen. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt zum Schlag- bohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff. Geräte mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben und Gewindeschneiden. OBJ_BUCH-824-002.book Page 8 Tuesday, March 2, 2010 9:44 AMDeutsch | 9 Bosch Power Tools 2 609 932 762 | (2.3.10) Abgebildete Komponenten Die Nummerierung der abgebildeten Kompo- nenten bezieht sich auf die Darstellung des Elek- trowerkzeuges auf der Grafikseite. 1 Schnellspannbohrfutter 2 Umschalter „Bohren/Schlagbohren“ 3 Drehrichtungsumschalter 4 Feststelltaste für Ein-/Ausschalter 5 Stellrad Drehzahlvorwahl 6 Ein-/Ausschalter 7 Gangwahlschalter 8 Zusatzgriff (isolierte Grifffläche)* 9 Tiefenanschlag* 10 Handgriff (isolierte Grifffläche) 11 Vordere Hülse* 12 Hintere Hülse* 13 Bohrfutterschlüssel* 14 Zahnkranzbohrfutter* 15 Schrauberbit* 16 Universalbithalter* 17 Innensechskantschlüssel * *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Geräusch-/Vibrationsinformation Messwerte für Geräusch ermittelt entsprechend EN 60745. Der A-bewertete Geräuschpegel des Elektro- werkzeugs beträgt typischerweise: Schalldruck- pegel 95 dB(A); Schallleistungspegel 106 dB(A). Unsicherheit K=3 dB. Gehörschutz tragen! Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Bohren in Metall: Schwingungsemissionswert

, Unsicherheit K =1,5 m/s

Schlagbohren in Beton: Schwingungsemissions- wert a

Schrauben: Schwingungsemissionswert

, Unsicherheit K=1,5 m/s

Gewindeschneiden: Schwingungsemissions- wert a

, Unsicherheit K=1,5 m/s

Der in diesen Anweisungen angegebene Schwin- gungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeu- gen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsen- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro- werkzeug für andere Anwendungen, mit abwei- chenden Einsatzwerkzeugen oder ungenügen- der Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Ar- beitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungs- belastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein- satz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich re- duzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder norma- tiven Dokumenten übereinstimmt: EN 60745 ge- mäß den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG. Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Professional GSB 780 Professional Sachnummer 3 601 A7B 5.. 3 601 A7B 6.. 3 601 A7B 1.. Nennaufnahmeleistung W 850 850 780 Abgabeleistung W 430 430 390 Leerlaufdrehzahl –1. Gang –2. Gang min

Schlagzahl bei Leerlaufdrehzahl min

Nenndrehmoment (1./2. Gang) Nm 5,2/2,0 5,2/2,0 4,1/1,6 Drehzahlvorwahl z zz Rechts-/Linkslauf z zz Zahnkranzbohrfutter – z – Schnellspannbohrfutter z – z Vollautomatische Spindelarretierung (Auto-Lock) z –– Spindelhalsdurchmesser mm 43 43 43 max. Bohr-Ø (1./2. Gang) –Beton – Mauerwerk –Stahl –Holz

18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 18/13 20/15 13/8 40/25 Bohrfutterspannbereich mm 1,5 – 13 1,5 – 13 1,5–13 Gewicht entsprechend EPTA-Procedure 01/2003 kg 2,6 2,6 2,6 Schutzklasse /II /II /II Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausfüh- rungen können diese Angaben variieren. Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzel- ner Elektrowerkzeuge können variieren. OBJ_BUCH-824-002.book Page 10 Tuesday, March 2, 2010 9:44 AMDeutsch | 11 Bosch Power Tools 2 609 932 762 | (2.3.10) Montage f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. Zusatzgriff (siehe Bild A) f Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusatzgriff 8. Sie können den Zusatzgriff 8 in 12 Positionen verstellen, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. Drehen Sie das untere Griffstück des Zusatz- griffs 8 in Drehrichtung n und schieben Sie den Zusatzgriff 8 soweit nach vorn, bis Sie ihn in die gewünschte Position schwenken können. Da- nach ziehen Sie den Zusatzgriff 8 wieder zurück und drehen das untere Griffstück in Drehrich- tung o wieder fest. Bohrtiefe einstellen (siehe Bild A) Mit dem Tiefenanschlag 9 kann die gewünschte Bohrtiefe X festgelegt werden. Drehen Sie das untere Griffstück des Zusatz- griffs 8 entgegen dem Uhrzeigersinn und setzen Sie den Tiefenanschlag 9 ein. Ziehen Sie den Tiefenanschlag so weit heraus, dass der Abstand zwischen der Spitze des Boh- rers und der Spitze des Tiefenanschlags der ge- wünschten Bohrtiefe X entspricht. Drehen Sie danach das untere Griffstück des Zu- satzgriffs 8 im Uhrzeigersinn wieder fest. Die Riffelung am Tiefenanschlag 9 muss nach oben zeigen. Werkzeugwechsel f Tragen Sie beim Werkzeugwechsel Schutz- handschuhe. Das Bohrfutter kann sich bei längeren Arbeitsvorgängen stark erwärmen. Schnellspannbohrfutter (GSB 19-2 RE) (siehe Bild B) Bei nicht gedrücktem Ein-/Ausschalter 6 wird die Bohrspindel arretiert. Dies ermöglicht ein schnelles, bequemes und einfaches Wechseln des Einsatzwerkzeuges im Bohrfutter. Öffnen Sie das Schnellspannbohrfutter 1 durch Drehen in Drehrichtung n, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werk- zeug ein. Drehen Sie die Hülse des Schnellspannbohrfut- ters 1 in Drehrichtung o von Hand kräftig zu, bis kein Überrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt. Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die Hülse in Gegen- richtung drehen. Schnellspannbohrfutter (GSB 780) (siehe Bild C) Halten Sie die hintere Hülse 12 des Schnell- spannbohrfutters 1 fest und drehen Sie die vor- dere Hülse 11 in Drehrichtung n, bis das Werk- zeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. Halten Sie die hintere Hülse 12 des Schnell- spannbohrfutters 1 fest und drehen Sie die vor- dere Hülse 11 in Drehrichtung o von Hand kräf- tig zu, bis kein Überrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt. Die Verriegelung löst sich wieder, wenn Sie zum Entfernen des Werkzeuges die vordere Hülse 11 in Gegenrichtung drehen. Zahnkranzbohrfutter (siehe Bild D) Öffnen Sie das Zahnkranzbohrfutter 14 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein. Stecken Sie den Bohrfutterschlüssel 13 in die entsprechenden Bohrungen des Zahnkranz- bohrfutters 14 und spannen Sie das Werkzeug gleichmäßig fest. Schraubwerkzeuge (siehe Bild E) Bei der Verwendung von Schrauberbits 15 soll- ten Sie immer einen Universalbithalter 16 benut- zen. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits. Zum Schrauben stellen Sie den Umschalter „Bohren/Schlagbohren“ 2 immer auf das Sym- bol „Bohren“. OBJ_BUCH-824-002.book Page 11 Tuesday, March 2, 2010 9:44 AM12 | Deutsch 2 609 932 762 | (2.3.10) Bosch Power Tools Bohrfutter wechseln f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. Bohrfutter demontieren (siehe Bild F) Demontieren Sie den Zusatzgriff und bringen Sie den Gangwahlschalter 7 in die Mittelstellung zwischen 1. und 2. Gang. Führen Sie einen Stahlstift Ø 4 mm mit ca. 50 mm Länge in die Bohrung am Spindelhals ein, um die Bohrspindel zu arretieren. Spannen Sie einen Innensechskantschlüssel 17 mit dem kurzen Schaft voran in das Schnell- spannbohrfutter 1 ein. Legen Sie das Elektrowerkzeug auf eine stand- feste Unterlage, z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und lösen Sie das Schnellspannbohrfutter 1 durch Drehen des In- nensechskantschlüssels 17 in Drehrichtung n. Ein festsitzendes Schnellspannbohrfutter wird durch einen leichten Schlag auf den langen Schaft des Innensechskantschlüssels 17 gelöst. Entfernen Sie den Innensechskantschlüssel aus dem Schnellspannbohrfutter und schrauben Sie das Schnellspannbohrfutter vollständig ab. Bei Elektrowerkzeugen mit Zahnkranzbohrfutter erfolgt die Demontage sinngemäß wie oben be- schrieben. Bei Elektrowerkzeugen mit Schnellspannbohr- futter kann anstatt des Innensechskantschlüs- sels ein Gabelschlüssel (Schlüsselweite 19 mm) auf das Bohrfutter aufgesetzt werden. Bohrfutter montieren (siehe Bild G) Die Montage des Schnellspann-/Zahnkranzbohr- futters erfolgt in umgekehrter Reihenfolge. f Entfernen Sie nach erfolgter Montage des Bohrfutters den Stahlstift wieder aus der Bohrung. Das Bohrfutter muss mit einem Anzugs- drehmoment von ca. 50–55 Nm festge- zogen werden. Staub-/Späneabsaugung f Stäube von Materialien wie bleihaltigem An- strich, einigen Holzarten, Mineralien und Me- tall können gesundheitsschädlich sein. Be- rühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atem- wegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchen- staub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbe- handlung (Chromat, Holzschutzmittel). As- besthaltiges Material darf nur von Fachleuten bearbeitet werden. – Sorgen Sie für gute Belüftung des Arbeits- platzes. – Es wird empfohlen, eine Atemschutzmas- ke mit Filterklasse P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschrif- ten für die zu bearbeitenden Materialien. Betrieb Inbetriebnahme f Beachten Sie die Netzspannung! Die Span- nung der Stromquelle muss mit den Anga- ben auf dem Typenschild des Elektrowerk- zeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Drehrichtung einstellen (siehe Bild H) f Betätigen Sie den Drehrichtungsumschalter 3 nur bei Stillstand des Elektrowerkzeuges. Mit dem Drehrichtungsumschalter 3 können Sie die Drehrichtung des Elektrowerkzeuges än- dern. Bei gedrücktem Ein-/Ausschalter 6 ist dies jedoch nicht möglich. Rechtslauf: Zum Bohren und Eindrehen von Schrauben schieben Sie den Drehrichtungsum- schalter 3 auf der linken Seite nach unten und gleichzeitig auf der rechten Seite nach oben. OBJ_BUCH-824-002.book Page 12 Tuesday, March 2, 2010 9:44 AMDeutsch | 13 Bosch Power Tools 2 609 932 762 | (2.3.10) Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben und Muttern schieben Sie den Dreh- richtungsumschalter 3 auf der linken Seite nach oben und gleichzeitig auf der rechten Seite nach unten. Betriebsart einstellen Bohren und Schrauben Stellen Sie den Umschalter 2 auf das Symbol „Bohren“. Schlagbohren Stellen Sie den Umschalter 2 auf das Symbol „Schlagbohren“. Der Umschalter 2 rastet spürbar ein und kann auch bei laufendem Motor betätigt werden. Mechanische Gangwahl f Sie können den Gangwahlschalter 7 bei langsam laufendem Elektrowerkzeug betä- tigen. Dies sollte jedoch nicht bei Stillstand, voller Belastung oder maximaler Drehzahl erfolgen. Mit dem Gangwahlschalter 7 können 2 Drehzahl- bereiche vorgewählt werden. Gang I: Niedriger Drehzahlbereich; zum Ar- beiten mit großem Bohrdurchmes- ser oder zum Schrauben. Gang II: Hoher Drehzahlbereich; zum Arbei- ten mit kleinem Bohrdurchmesser. Lässt sich der Gangwahlschalter 7 nicht bis zum Anschlag schwenken, drehen Sie die Antriebs- spindel mit dem Bohrer etwas. Ein-/Ausschalten Drücken Sie zur Inbetriebnahme des Elektro- werkzeuges den Ein-/Ausschalter 6 und halten Sie ihn gedrückt. Zum Feststellen des gedrückten Ein-/Ausschal- ters 6 drücken Sie die Feststelltaste 4. Um das Elektrowerkzeug auszuschalten lassen Sie den Ein-/Ausschalter 6 los bzw. wenn er mit der Feststelltaste 4 arretiert ist, drücken Sie den Ein-/Ausschalter 6 kurz und lassen ihn dann los. Überlastkupplung Um gefährliche Reaktionsmomente zu begrenz- en, ist das Elektrowerkzeug mit einer Überlast- kupplung (Anti-Rotation) ausgestattet. f Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbro- chen. Halten Sie, wegen der dabei auftre- tenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest und nehmen Sie einen festen Stand ein. f Schalten Sie das Elektrowerkzeug aus und lösen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschal- ten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente. Drehzahl/Schlagzahl einstellen Sie können die Drehzahl/Schlagzahl des einge- schalteten Elektrowerkzeugs stufenlos regulie- ren, je nachdem, wie weit Sie den Ein-/Ausschal- ter 6 eindrücken. Leichter Druck auf den Ein-/Ausschalter 6 be- wirkt eine niedrige Drehzahl/Schlagzahl. Mit zu- nehmendem Druck erhöht sich die Dreh- zahl/Schlagzahl. Drehzahl/Schlagzahl vorwählen Mit dem Stellrad Drehzahlvorwahl 5 können Sie die benötigte Drehzahl/Schlagzahl auch wäh- rend des Betriebes vorwählen. Die erforderliche Drehzahl/Schlagzahl ist vom Werkstoff und den Arbeitsbedingungen abhän- gig und kann durch praktischen Versuch ermit- telt werden. Arbeitshinweise f Setzen Sie das Elektrowerkzeug nur ausge- schaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrut- schen. Tipps Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maximaler Drehzahl im Leerlauf drehen lassen. OBJ_BUCH-824-002.book Page 13 Tuesday, March 2, 2010 9:44 AM14 | Deutsch 2 609 932 762 | (2.3.10) Bosch Power Tools Um Fliesen zu bohren, stellen Sie den Umschal- ter 2 auf das Symbol „Bohren“. Nach dem Durchbohren der Fliese stellen Sie den Um- schalter auf das Symbol „Schlagbohren“ um und arbeiten mit Schlag. Bei Arbeiten in Beton, Gestein und Mauerwerk verwenden Sie Hartmetallbohrer. Verwenden Sie beim Bohren in Metall nur ein- wandfreie, geschärfte HSS-Bohrer (HSS=Hochleistungs-Schnellschnittstahl). Ent- sprechende Qualität garantiert das Bosch-Zube- hör-Programm. Mit dem Bohrerschärfgerät (Zubehör) können Sie Spiralbohrer mit einem Durchmesser von 2,5–10 mm mühelos schärfen. Wartung und Service Wartung und Reinigung f Ziehen Sie vor allen Arbeiten am Elektro- werkzeug den Netzstecker aus der Steckdo- se. f Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten. Sollte das Elektrowerkzeug trotz sorgfältiger Herstellungs- und Prüfverfahren einmal ausfal- len, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen. Geben Sie bei allen Rückfragen und Ersatzteil- bestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerk- zeuges an. Kundendienst und Kundenberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Infor- mationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Kundenberater-Team hilft Ihnen ger- ne bei Fragen zu Kauf, Anwendung und Einstel- lung von Produkten und Zubehören. www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker. www.ewbc.de, der Informations-Pool für Hand- werk und Ausbildung. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Tel. Kundendienst: [phone]* Fax: [phone]* (* Festnetzpreis 14 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) E-Mail: Servicezentrum.Elektrowerkzeuge@de. bosch.com Tel. Kundenberatung: [phone] (Festnetzpreis 9 ct/min, höchstens 42 ct/min aus Mobilfunknetzen) Fax: [phone] E-Mail: [e-mail] Österreich Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Schweiz Tel.: [phone] Fax: [phone] Luxemburg Tel.: [phone] Fax: [phone] E-Mail: [e-mail] OBJ_BUCH-824-002.book Page 14 Tuesday, March 2, 2010 9:44 AMDeutsch | 15 Bosch Power Tools 2 609 932 762 | (2.3.10) Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwer- tung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtli- nie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um- setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektrowerk- zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Änderungen vorbehalten. OBJ_BUCH-824-002.book Page 15 Tuesday, March 2, 2010 9:44 AM16 | English 2 609 932 762 | (2.3.10) Bosch Power Tools
