BEDIENUNGSANLEITUNG GSH 14 C Professional BOSCH

(7) (8) (9) (10)(11)(12) (8) 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsDeutsch | 5 Deutsch Sicherheitshinweise Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG Lesen Sie alle Sicherheitshinwei- se, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerk- zeug versehen ist. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro- werkzeuge (mit Netzleitung) und auf akkubetriebene Elek- trowerkzeuge (ohne Netzleitung). Arbeitsplatzsicherheit u Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsberei- che können zu Unfällen führen. u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo- sionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektro- werkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. u Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlie- ren. Elektrische Sicherheit u Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Wei- se verändert werden. Verwenden Sie keine Adapter- stecker gemeinsam mit schutzgeerdeten Elektrowerk- zeugen. Unveränderte Stecker und passende Steckdo- sen verringern das Risiko eines elektrischen Schlages. u Vermeiden Sie Körperkontakt mit geerdeten Oberflä- chen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. u Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. u Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kan- ten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. u Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungslei- tung verringert das Risiko eines elektrischen Schlages. u Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elektri- schen Schlages. Sicherheit von Personen u Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Dro- gen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeu- ges kann zu ernsthaften Verletzungen führen. u Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzaus- rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verlet- zungen. u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschal- tet an die Stromversorgung anschließen, kann dies zu Un- fällen führen. u Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. u Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektro- werkzeug in unerwarteten Situationen besser kontrollie- ren. u Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Klei- dung fern von sich bewegenden Teilen. Lockere Klei- dung, Schmuck oder lange Haare können von sich bewe- genden Teilen erfasst werden. u Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsau- gung kann Gefährdungen durch Staub verringern. u Wiegen Sie sich nicht in falscher Sicherheit und set- zen Sie sich nicht über die Sicherheitsregeln für Elek- trowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen. Bosch Power Tools 1 609 92A 7FT | (12.01.2023)6 | Deutsch Verwendung und Behandlung des Elektrowerkzeugs u Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerk- zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. u Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. u Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Ge- räteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. u Bewahren Sie unbenutzte Elektrowerkzeuge außer- halb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit die- sem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Tei- le gebrochen oder so beschädigt sind, dass die Funkti- on des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes re- parieren. Viele Unfälle haben ihre Ursache in schlecht ge- warteten Elektrowerkzeugen. u Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen An- wendungen kann zu gefährlichen Situationen führen. u Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen er- lauben keine sichere Bedienung und Kontrolle des Elek- trowerkzeugs in unvorhergesehenen Situationen. Service u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. Sicherheitshinweise für Hämmer Sicherheitshinweise für alle Arbeiten u Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. u Benutzen Sie Zusatzgriffe, wenn diese mit dem Elektrowerkzeug mitgeliefert werden. Der Verlust der Kontrolle kann zu Verletzungen führen. u Halten Sie das Einsatzwerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Bohrwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit ei- ner spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektri- schen Schlag führen. Zusätzliche Sicherheitshinweise u Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verur- sacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. u Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerk- zeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen. u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. u Berühren Sie kurz nach dem Betrieb keine Einsatz- werkzeuge oder angrenzenden Gehäuseteile. Diese können beim Betrieb sehr heiß werden und Verbrennun- gen verursachen. u Seien Sie vorsichtig bei Abbrucharbeiten mit dem Meißel. Herabfallende Bruchstücke des Abbruchmateri- als können umstehende Personen oder Sie selber verlet- zen. u Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen siche- rer geführt. Die Wortmarke Bluetooth® wie auch die Bildzeichen (Lo- gos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wort- marke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz. Symbole Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte die Symbole und ihre Bedeutung ein. Die richtige Interpreta- tion der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen. Symbole und ihre Bedeutung Die Datenprotokollierung ist in diesem Elektrowerkzeug aktiviert. 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsDeutsch | 7 Symbole und ihre Bedeutung Vernetztes Elektrowerkzeug mit integier- ter Bluetooth

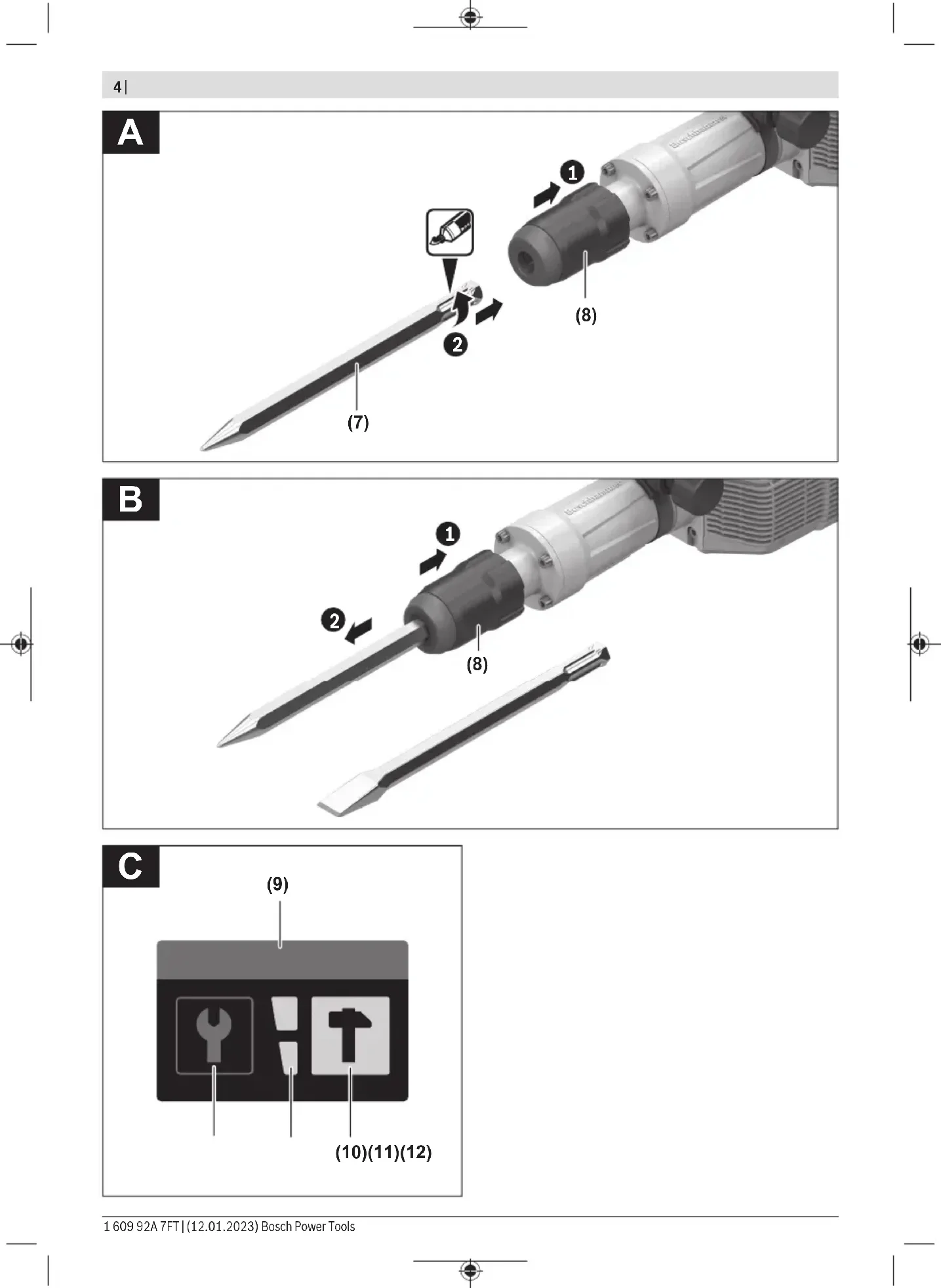

Technologie Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bitte beachten Sie die Abbildungen im vorderen Teil der Be- triebsanleitung. Bestimmungsgemäßer Gebrauch Das Elektrowerkzeug ist bestimmt für schwere Meißel- und Abbrucharbeiten sowie mit entsprechendem Zubehör auch zum Eintreiben und Verdichten. Daten und Einstellungen des Elektrowerkzeugs werden vom integrierten Bluetooth® Low Energy Module mittels Bluetooth® Funktechnologie zwischen Elektrowerkzeug und einem mobilen Endgerät ubertragen. Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafik- seite. (1) Handgriff (isolierte Grifffläche) (2) Ein-/Ausschalter (3) User Interface (4) Zusatzgriff (isolierte Grifffläche) (5) Rändelmutter für Zusatzgriff (6) Staubschutzkappe (7) Werkzeugschaft (8) Verriegelungshülse (9) Anzeige Status Elektrowerkzeug (User Interface) (10) Taste zur Wahl des Arbeitsmodus (User Interface) (11) Anzeige Arbeitsmodi (User Interface) (12) Anzeige Wartung (User Interface) Technische Daten Abbruchhammer GSH 14 C Sachnummer 3611C440.. Nennaufnahmeleistung W 1750 Schlagzahl min

Anzahl Meißelstellungen 6 Abbruchhammer GSH 14 C Einzelschlagstärke ent- sprechend EPTA-Proce- dure 05:2016 J 28 Werkzeugaufnahme mm 22 Schmierung Fettschmierung Gewicht entsprechend EPTA-Procedure 01:2014 kg 14,6 Schutzklasse / II Datenübertragung Bluetooth® Bluetooth® 4.2 (Low Energy)

maximale Signalreichweite m 30

genutzter Frequenzbereich MHz 2400 – 2483,5 Ausgangsleistung mW < 1 A) Die mobilen Endgeräte mussen kompatibel zu Bluetooth® Low- Energy-Geräten (Version 4.2) sein und das Generic Access Pro- file (GAP) unterstutzen. B) Die Reichweite kann je nach äußeren Bedingungen, einschließ- lich des verwendeten Empfangsgeräts, stark variieren. Inner- halb von geschlossenen Räumen und durch metallische Barrie- ren (z.B. Wände, Regale, Koffer etc.) kann die Bluetooth® Reich- weite deutlich geringer sein. Die Angaben gelten für eine Nennspannung [U] von 220V. Bei abwei- chenden Spannungen und in länderspezifischen Ausführungen kön- nen diese Angaben variieren. Geräusch-/Vibrationsinformation Geräuschemissionswerte ermittelt entsprechend ENIEC62841-2-6. Der A-bewertete Geräuschpegel des Elektrowerkzeugs be- trägt typischerweise: Schalldruckpegel 93dB(A); Schallleis- tungspegel 101dB(A). Unsicherheit K=3dB. Gehörschutz tragen! Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun- gen) und Unsicherheit K ermittelt entsprechend ENIEC62841-2-6: Meißeln: a

Der in diesen Anweisungen angegebene Schwingungspegel und der Geräuschemissionswert sind entsprechend einem genormten Messverfahren gemessen worden und können für den Vergleich von Elektrowerkzeugen miteinander verwen- det werden. Sie eignen sich auch für eine vorläufige Ein- schätzung der Schwingungs- und Geräuschemission. Der angegebene Schwingungspegel und der Geräuschemis- sionswert repräsentieren die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerk- zeugen oder ungenügender Wartung eingesetzt wird, können der Schwingungspegel und der Geräuschemissionswert ab- weichen. Dies kann die Schwingungs- und Geräusch- emission über den gesamten Arbeitszeitraum deutlich erhö- hen. Für eine genaue Abschätzung der Schwingungs- und Ge- räuschemissionen sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, Bosch Power Tools 1 609 92A 7FT | (12.01.2023)8 | Deutsch aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin- gungs- und Geräuschemissionen über den gesamten Arbeits- zeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatz- werkzeugen, Warmhalten der Hände, Organisation der Ar- beitsabläufe. Montage u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Zusatzgriff u Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu- satzgriff (4). Sie können den Zusatzgriff (4) beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen. – Lösen Sie die Rändelmutter (5), schwenken Sie den Zu- satzgriff (4) um die Geräteachse in die gewünschte Positi- on und ziehen Sie die Rändelmutter (5) wieder fest. Sie können den Zusatzgriff (4) ummontieren. – Schrauben Sie dazu die Rändelmutter (5) ganz ab und ziehen Sie danach die Sechskantschraube nach oben her- aus. – Ziehen Sie den Zusatzgriff (4) seitlich ab und schwenken Sie das verbleibende Spannteil um 180°. – Montieren Sie den Zusatzgriff (4) in umgekehrter Reihen- folge. Werkzeugwechsel Mit der Werkzeugaufnahme Hex können Sie das Einsatz- werkzeug einfach und bequem ohne Verwendung zusätzli- cher Werkzeuge wechseln. Die Staubschutzkappe (6) verhindert weitgehend das Ein- dringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe (6) nicht beschädigt wird. u Eine beschädigte Staubschutzkappe ist sofort zu er- setzen. Es wird empfohlen, dies von einem Kunden- dienst vornehmen zu lassen. Einsatzwerkzeug einsetzen (siehe Bild A) – Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein. – Schieben Sie die Verriegelungshülse (8) nach hinten und setzen Sie das Einsatzwerkzeug drehend in die Werkzeug- aufnahme ein. Lassen die Verriegelungshülse (8) wieder los, um das Einsatzwerkzeug zu arretieren. – Überprüfen Sie die Verriegelung durch Ziehen am Werk- zeug. Einsatzwerkzeug entnehmen (siehe Bild B) – Schieben Sie die Verriegelungshülse (8) nach hinten und entnehmen Sie das Einsatzwerkzeug. Staub-/Späneabsaugung Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschäd- lich sein. Berühren oder Einatmen der Stäube können allergi- sche Reaktionen und/oder Atemwegserkrankungen des Be- nutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal- tiges Material darf nur von Fachleuten bearbeitet werden. – Sorgen Sie für gute Belüftung des Arbeitsplatzes. – Es wird empfohlen, eine Atemschutzmaske mit Filterklas- se P2 zu tragen. Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien. Betrieb Inbetriebnahme u Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typen- schild des Elektrowerkzeugs übereinstimmen. Mit 230V gekennzeichnete Elektrowerkzeuge können auch an 220V betrieben werden. Ein-Ausschalten – Kippen Sie zur Inbetriebnahme des Elektrowerkzeuges den Ein-/Ausschalter (2) in Position „I“. – Um das Elektrowerkzeug auszuschalten, kippen Sie den Ein-/Ausschalter (2) in Position „0“. Bei niedrigen Temperaturen erreicht das Elektrowerkzeug erst nach einer gewissen Zeit die volle Schlagleistung. Diese Anlaufzeit können Sie verkürzen, indem Sie das in das Elektrowerkzeug eingesetzte Einsatzwerkzeug einmal auf den Boden stoßen. User Interface (siehe Bild C) Das User Interface (3) dient zur Wahl des Arbeitsmodus so- wie zur Zustandsanzeige des Elektrowerkzeugs. Zustandsanzeigen Anzeige Status Elektrowerk- zeug (User Interface) (9) Bedeutung Lösung − Elektrowerkzeug ausgeschaltet – grün Elektrowerkzeug eingeschaltet und einsatzbe- reit

1 609 92A 7FT | (12.01.2023) Bosch Power ToolsDeutsch | 9 Anzeige Status Elektrowerk- zeug (User Interface) (9) Bedeutung Lösung gelb Warnmeldung Meldung auf Smartphone lesen rot Fehlermeldung Meldung auf Smartphone lesen blau blinkend Elektrowerkzeug über Bluetooth

mit mobilem Endgerät verbunden oder Einstellungen werden ubertragen

rot pulsierend Die Funktion Pausenerinnerung ist aktiviert (per App) und fällig. Beenden der Funktion Pausenerinnerung: – Elektrowerkzeug ausschalten und mindes- tens 10 Minuten ausgeschaltet lassen oder – Netzstecker aus der Steckdose ziehen – Zurücksetzen der Funktion Pausenerinne- rung per App Die Einstellung der Pausenerinnerung kann per App konfi- guriert werden. Anzeige Wartung (User In- terface) (12) Bedeutung/Ursache Lösung leuchtet orange – in Kombination mit leuch- tender Anzeige Status Elektrowerkzeug (User In- terface) (9) Die planmäßige Wartung des Elektrowerk- zeugs ist bald fällig. Elektrowerkzeug an den Kundendienst schi- cken blinkt orange – in Kombination mit leuch- tender Anzeige Status Elektrowerkzeug (User In- terface) (9) Die planmäßige Wartung des Elektrowerk- zeugs ist jetzt fällig. Elektrowerkzeug sofort ausschalten und an den Kundendienst schicken Arbeitsmodus wählen – Drücken Sie die Taste zur Wahl der Arbeitsmodi Hoch- leistungsmodus und Energiesparmodus so oft, bis der von Ihnen gewünschte Arbeitsmodus leuchtet. – Der Arbeitsmodus Höhenmodus wird per App aktiviert/ deaktiviert. Anzeige Arbeitsmodus (11) Funktionen beide Anzeigen leuchten Im Arbeitsmodus Hochleistungsmodus arbeitet das Elektrowerkzeug mit maximaler Leis- tung. untere Anzeige leuchtet Im Arbeitsmodus Energiesparmodus arbeitet das Elektrowerkzeug mit ca.80% der maxima- len Leistung. 3 x Blinken der oberen Anzei- ge beim Drücken der Taste Ar- beitsmodus (10) Der Arbeitsmodus Höhenmodus ist aktiviert (Aktivierung per App), der Arbeitsmodus Hoch- leistungmodus wird automatisch deaktiviert. Arbeitshinweise u Das Elektrowerkzeug mit eingebautem Bluetooth

Low Energy Module GCY301‑42 ist mit einer Funkschnitt- stelle ausgestattet. Halten Sie das Elektrowerkzeug während des Arbeitens mit beiden Händen am Handgriff (1). Der Handgriff (1) bewegt sich um seine Achse auf und ab. Dies wirkt den auftretenden Schwingungen entgegen. Arbeiten Sie für eine möglichst hohe Schlagdämpfung nur mit mäßigem Druck. Schärfen der Meißelwerkzeuge Nur mit scharfen Meißelwerkzeugen erreichen Sie gute Er- gebnisse, schärfen Sie deshalb die Meißelwerkzeuge recht- Bosch Power Tools 1 609 92A 7FT | (12.01.2023)10 | Deutsch zeitig. Dies gewährleistet eine lange Lebensdauer der Werk- zeuge und gute Arbeitsergebnisse. Nachschleifen Schleifen Sie die Meißelwerkzeuge an Schleifscheiben, z. B. Edelkorund, unter gleichbleibender Wasserzufuhr. Achten Sie darauf, dass sich an den Schneiden keine Anlassfarben zeigen; dies beeinträchtigt die Härte der Meißelwerkzeuge.

Zum Schmieden erhitzen Sie den Meißel auf 850 bis 1  050 °C (hellrot bis gelb). Zum Härten erhitzen Sie den Meißel auf etwa 900 °C und schrecken ihn in Öl ab. Anschließend lassen Sie ihn im Ofen ca. eine Stunde bei 320 °C (Anlassfarbe hellblau) an. Connectivity-Funktionen Systemvoraussetzungen zur Nutzung der App Systemvoraussetzungen Mobiles Endgerät (Tablet, Smartphone) Android6.0 (und höher) iOS11 (und höher) Installation und Einrichtung der App Um die Connectivity-Funktionen verwenden zu können, müs- sen Sie zuerst die – je nach Endgerät spezifische – App in- stallieren. – Laden Sie sich die App über einen entsprechenden App- Store (Apple App Store, Google Play Store) herunter. Hinweis: Ein Benutzerkonto bei dem entsprechenden AppStore wird vorausgesetzt. App Name Android iOS – Bosch Toolbox – Bosch BeConnected – Wählen Sie anschließend in der App den Unterpunkt My- Tools oder Connectivity. – Das Display Ihres mobilen Endgeräts zeigt alle weiteren Schritte zur Verbindung des Elektrowerkzeugs mit dem Endgerät. Datenübertragung über Bluetooth® Das integrierte Bluetooth® Low Energy Module sendet in re- gelmäßigen Abständen ein Signal. Je nach Umgebung kön- nen mehrere Sendeintervalle benötigt werden, ehe das Elektrowerkzeug erkannt wird. Sollte das Elektrowerkzeug nicht erkannt werden, überprüfen Sie Folgendes: – Ist die Entfernung zum mobilen Endgerät zu groß? Verringern Sie den Abstand zwischen mobilem Endgerät und Elektrowerkzeug. – Schalten Sie an Ihrem mobilen Endgerät Bluetooth® aus und wieder ein. Prüfen Sie, ob das Elektrowerkzeug jetzt erkannt wird. Funktionen in Verbindung mit dem Elektrowerkzeug In Verbindung mit dem Bluetooth

Low Energy Module GCY301‑42 stehen folgende Connectivity-Funktionen fur das Elektrowerkzeug zur Verfugung: – Registrierung und Personalisierung – Statusprufung, Ausgabe von Warn- und Fehlermeldungen – Allgemeine Informationen und Einstellungen – Verwaltung Weitere Informationen finden Sie im Hilfemenü der App. Wartung und Service Wartung und Reinigung u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. u Halten Sie das Elektrowerkzeug und die Lüftungs- schlitze sauber, um gut und sicher zu arbeiten. Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienst- stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher- heitsgefährdungen zu vermeiden. u Eine beschädigte Staubschutzkappe ist sofort zu er- setzen. Es wird empfohlen, dies von einem Kunden- dienst vornehmen zu lassen. Leuchtet die Anzeige Wartung (12) am User Interface, muss das Elektrowerkzeug zur Wartung an den Kundendienst ge- schickt werden. Anschriften siehe Abschnitt „Kundendienst und Anwendungsberatung“. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typen- schild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: [phone] E-Mail: [e-mail] 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsEnglish | 11 Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: [phone] Fax: [phone] E-Mail: [e-mail] Weitere Serviceadressen finden Sie unter: www.bosch-pt.com/serviceaddresses Entsorgung Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elek- tro- und Elektronik-Altgeräte und ihrer Umsetzung in natio- nales Recht müssen nicht mehr gebrauchsfähige Elektro- werkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Bei unsachgemäßer Entsorgung können Elektro- und Elektro- nik-Altgeräte aufgrund des möglichen Vorhandenseins ge- fährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Nur für Deutschland: Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte Wie im Folgenden näher beschrieben, sind bestimmte Ver- treiber zur unentgeltlichen Rücknahme von Altgeräten ver- pflichtet. Vertreiber mit einer Verkaufsfläche für Elektro- und Elektro- nikgeräte von mindestens 400m² sowie Vertreiber von Le- bensmitteln mit einer Gesamtverkaufsfläche von mindestens 800m², die mehrmals im Kalenderjahr oder dauerhaft Elek- tro- und Elektronikgeräte anbieten und auf dem Markt bereit- stellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikge-

räts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abga- be oder in unmittelbarer Nähe hierzu unentgeltlich zu- rückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe er- folgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und

2. auf Verlangen des Endnutzers Altgeräte, die in keiner

EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Abbruchhammer Sachnummer
