GEBRUIKSAANWIJZING GSH 14 C Professional BOSCH

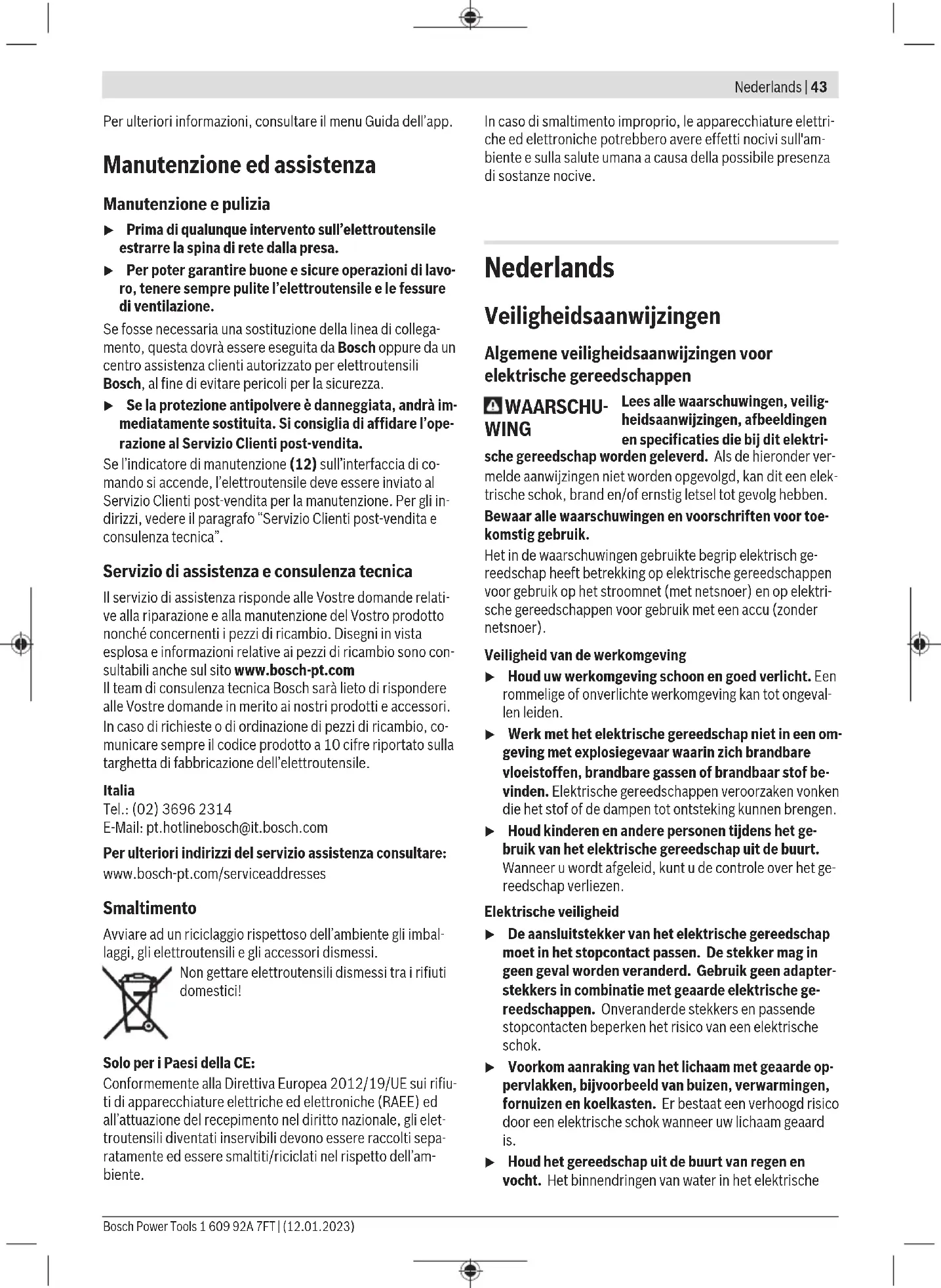

Low Energy Module GCY301‑42, per l’elettroutensile sono disponibili le se- guenti funzioni Connectivity: – Registrazione e personalizzazione – Controllo dello stato, emissione di messaggi di avverti- mento e di errore – Informazioni e impostazioni generali – Gestione 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsNederlands | 43 Per ulteriori informazioni, consultare il menu Guida dell’app. Manutenzione ed assistenza Manutenzione e pulizia u Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. u Per poter garantire buone e sicure operazioni di lavo- ro, tenere sempre pulite l’elettroutensile e le fessure di ventilazione. Se fosse necessaria una sostituzione della linea di collega- mento, questa dovrà essere eseguita da Bosch oppure da un centro assistenza clienti autorizzato per elettroutensili Bosch, al fine di evitare pericoli per la sicurezza. u Se la protezione antipolvere è danneggiata, andrà im- mediatamente sostituita. Si consiglia di affidare l’ope- razione al Servizio Clienti post-vendita. Se l’indicatore di manutenzione (12) sull’interfaccia di co- mando si accende, l’elettroutensile deve essere inviato al Servizio Clienti post-vendita per la manutenzione. Per gli in- dirizzi, vedere il paragrafo “Servizio Clienti post-vendita e consulenza tecnica”. Servizio di assistenza e consulenza tecnica Il servizio di assistenza risponde alle Vostre domande relati- ve alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono con- sultabili anche sul sito www.bosch-pt.com Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, co- municare sempre il codice prodotto a 10cifre riportato sulla targhetta di fabbricazione dell’elettroutensile. Italia Tel.: [phone] E-Mail: [e-mail] Per ulteriori indirizzi del servizio assistenza consultare: www.bosch-pt.com/serviceaddresses Smaltimento Avviare ad un riciclaggio rispettoso dell’ambiente gli imbal- laggi, gli elettroutensili e gli accessori dismessi. Non gettare elettroutensili dismessi tra i rifiuti domestici! Solo per i Paesi dellaCE: Conformemente alla Direttiva Europea 2012/19/UE sui rifiu- ti di apparecchiature elettriche ed elettroniche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elet- troutensili diventati inservibili devono essere raccolti sepa- ratamente ed essere smaltiti/riciclati nel rispetto dell’am- biente. In caso di smaltimento improprio, le apparecchiature elettri- che ed elettroniche potrebbero avere effetti nocivi sull'am- biente e sulla salute umana a causa della possibile presenza di sostanze nocive. Nederlands Veiligheidsaanwijzingen Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHU- WING Lees alle waarschuwingen, veilig- heidsaanwijzingen, afbeeldingen en specificaties die bij dit elektri- sche gereedschap worden geleverd. Als de hieronder ver- melde aanwijzingen niet worden opgevolgd, kan dit een elek- trische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toe- komstig gebruik. Het in de waarschuwingen gebruikte begrip elektrisch ge- reedschap heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektri- sche gereedschappen voor gebruik met een accu (zonder netsnoer). Veiligheid van de werkomgeving u Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongeval- len leiden. u Werk met het elektrische gereedschap niet in een om- geving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof be- vinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. u Houd kinderen en andere personen tijdens het ge- bruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het ge- reedschap verliezen. Elektrische veiligheid u De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapter- stekkers in combinatie met geaarde elektrische ge- reedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. u Voorkom aanraking van het lichaam met geaarde op- pervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. u Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische Bosch Power Tools 1 609 92A 7FT | (12.01.2023)44 | Nederlands gereedschap vergroot het risico van een elektrische schok. u Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. u Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis geschikte verleng- kabel beperkt het risico van een elektrische schok. u Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektri- sche schok. Veiligheid van personen u Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereed- schap. Gebruik geen elektrisch gereedschap, wan- neer u moe bent of onder invloed staat van drugs, al- cohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. u Draag persoonlijke beschermingsmiddelen. Draag al- tijd een veiligheidsbril. Het dragen van persoonlijke be- schermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher- ming, afhankelijk van de aard en het gebruik van het elek- trische gereedschap, vermindert het risico van verwon- dingen. u Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aan- sluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereed- schap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aan- sluit, kan dit tot ongevallen leiden. u Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. u Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onver- wachte situaties beter onder controle houden. u Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, lan- ge haren en sieraden kunnen door bewegende delen wor- den meegenomen. u Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te ver- zekeren dat deze zijn aangesloten en juist worden ge- bruikt. Het gebruik van een stofafzuiging beperkt het ge- vaar door stof. u Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u er- voor zorgen dat u niet nonchalant wordt en veilig- heidsvoorschriften voor het gereedschap gaat nege- ren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken. Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen u Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elek- trische gereedschap. Met het passende elektrische ge- reedschap werkt u beter en veiliger binnen het aangege- ven capaciteitsbereik. u Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. u Trek de stekker uit het stopcontact en/of neem de ac- cu (indien uitneembaar) uit het elektrische gereed- schap, voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. u Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elek- trische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. u Pleeg onderhoud aan elektrische gereedschappen en accessoires. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklem- men en of onderdelen zodanig gebroken of bescha- digd zijn dat de werking van het elektrische gereed- schap nadelig wordt beïnvloed. Laat deze beschadig- de onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. u Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereed- schappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. u Gebruik elektrisch gereedschap, accessoires, inzetge- reedschappen en dergelijke volgens deze aanwijzin- gen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektri- sche gereedschappen voor andere dan de voorziene toe- passingen kan tot gevaarlijke situaties leiden. u Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situa- ties veilig kan worden gehanteerd en bediend. 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsNederlands | 45 Service u Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Veiligheidsaanwijzingen voor boorhamers Veiligheidsaanwijzingen voor alle bewerkingen u Draag gehoorbescherming. Blootstelling aan lawaai kan leiden tot gehoorverlies. u Gebruik extra handgrepen, als deze met de machine worden meegeleverd. Verlies van controle kan verwon- dingen veroorzaken. u Houd het elektrische gereedschap vast aan de geïso- leerde handgrepen, wanneer u werkzaamheden ver- richt waarbij het accessoire in aanraking kan komen met verborgen bedrading of zijn eigen netsnoer. Als het accessoire in aanraking komt met een spanningvoe- rende draad, dan kunnen de metalen delen van het elek- trische gereedschap onder spanning komen te staan en zou de gebruiker een elektrische schok kunnen krijgen. Aanvullende veiligheidsaanwijzingen u Gebruik geschikte detectoren om verborgen elektrici- teits-, gas- of waterleidingen op te sporen of raad- pleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. u Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereed- schap kan vasthaken en dit kan tot het verlies van de con- trole over het elektrische gereedschap leiden. u Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. u Raak kort na gebruik de inzetgereedschappen of aan- grenzende behuizingsdelen niet aan. Deze kunnen tij- dens gebruik zeer heet worden en brandwonden veroor- zaken. u Wees voorzichtig bij sloopwerkzaamheden met de bei- tel. Vallende brokstukken van het sloopmateriaal kunnen omstanders of u zelf verwonden. u Houd het elektrische gereedschap bij het werken ste- vig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee han- den veiliger vastgehouden. Het woordmerk Bluetooth® evenals de beeldtekens (lo- go's) zijn geregistreerde handelsmerken en eigendom van Bluetooth SIG, Inc. Elk gebruik van dit woordmerk/ deze beeldtekens door Robert Bosch Power Tools GmbH gebeurt onder licentie. Symbolen De volgende symbolen kunnen voor het gebruik van het elek- trische gereedschap van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis kent. Het juiste begrip van de symbolen helpt u het elektrische gereedschap beter en veili- ger te gebruiken. Symbolen en hun betekenis De gegevensregistratie is in dit elektri- sche gereedschap geactiveerd. Connected elektrisch gereedschap met geïntegreerde Bluetooth

-technologie Beschrijving van product en werking Lees alle veiligheidsaanwijzingen en in- structies. Het niet naleven van de veiligheids- aanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken. Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing. Beoogd gebruik Het elektrische gereedschap is bestemd voor zware beitel- en breekwerkzaamheden en met het juiste accessoire ook voor indrijven en verdichten. Gegevens en instellingen van het elektrische gereedschap worden door de geïntegreerde Bluetooth

-radiotechnologie tussen elektrisch ge- reedschap en een mobiel eindapparaat overgebracht. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. (1) Handgreep (geïsoleerd greepvlak) (2) Aan/uit-schakelaar (3) Gebruikersinterface (4) Extra handgreep (geïsoleerd greepvlak) (5) Kartelmoer voor extra handgreep (6) Stofkap (7) Gereedschapschacht (8) Vergrendelingshuls (9) Aanduiding status elektrisch gereedschap (gebrui- kersinterface) (10) Toets voor kiezen van werkmodus (gebruikersinter- face) (11) Aanduiding werkmodi (gebruikersinterface) Bosch Power Tools 1 609 92A 7FT | (12.01.2023)46 | Nederlands (12) Aanduiding onderhoud (gebruikersinterface) Technische gegevens Breekhamer GSH 14 C Productnummer 3611C440.. Nominaal opgenomen ver- mogen W 1750 Aantal slagen min

Gebruikt frequentiebereik MHz 2400–2483,5 Uitgangsvermogen mW <1 A) De mobiele eindapparaten moeten compatibel zijn met Bluetooth®-Low-Energy-apparaten (versie 4.2) en het Generic Access Profile (GAP) ondersteunen. B) Het bereik kan afhankelijk van externe omstandigheden, met in- begrip van de gebruikte ontvanger, sterk variëren. Binnen geslo- ten ruimtes en door metalen barrières (bijv. muren, schappen, koffers, enz.) kan het Bluetooth®-bereik duidelijk geringer zijn. De gegevens gelden voor een nominale spanning [U] van 220V. Bij afwijkende spanningen en in landspecifieke uitvoeringen kunnen deze gegevens variëren. Informatie over geluid en trillingen Geluidsemissiewaarden bepaald conform ENIEC62841-2-6. Het A-gewogen geluidsniveau van het elektrische gereed- schap bedraagt typisch: geluidsdrukniveau 93dB(A); ge- luidsvermogenniveau 101dB(A). Onzekerheid K = 3dB. Draag gehoorbescherming! Totale trillingswaarden a

(vectorsom van drie richtingen) en onzekerheid K bepaald conform ENIEC62841-2-6: Beitelen: a

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten met eengenormeer- de meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook ge- schikt voor een voorlopige inschatting van de trillings- en ge- luidsemissie. Het aangegeven trillingsniveau en de aangegeven ge- luidsemissiewaarde representeren de voornaamste toepas- singen van het elektrische gereedschap. Wanneer het elek- trische gereedschap echter wordt gebruikt voor andere toe- passingen, met afwijkende inzetgereedschappen of onvol- doende onderhoud, dan kunnen het trillingsniveau en de ge- luidsemissiewaarde afwijken. Dit kan de trillings- en ge- luidsemissie gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillings- en ge- luidsemissies moet ook rekening worden gehouden met de tijden waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt ge- bruikt. Dit kan de trillings- en geluidsemissies gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereed- schappen, warm houden van de handen, organisatie van het arbeidsproces. Montage u Trek vóór werkzaamheden aan het elektrische gereed- schap altijd de stekker uit het stopcontact. Extra handgreep u Gebruik uw elektrische gereedschap alleen met de ex- tra handgreep (4). U kunt de extra handgreep (4) willekeurig draaien voor een veilige en comfortabele werkhouding. – Draai de kartelmoer (5) los, draai de extra handgreep (4) om de as van de machine in de gewenste stand en draai de kartelmoer (5) weer vast. U kunt de extra handgreep (4) anders monteren. – Draai hiervoor de kartelmoer (5) er helemaal af en trek vervolgens de zeskantschroef naar boven toe eruit. – Trek de extra handgreep (4) zijwaarts eraf en draai het achtergebleven spanstuk 180°. – Monteer de extra handgreep (4) in omgekeerde volgorde. Inzetgereedschap wisselen Met de gereedschapopname Hex kunt u het accessoire een- voudig en gemakkelijk wisselen zonder gebruikmaking van extra gereedschap. De stofbeschermkap(6) voorkomt zoveel mogelijk het bin- nendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het plaatsen van het inzetgereedschap op dat de stofbeschermkap(6) niet wordt beschadigd. u Laat een beschadigde stofbeschermkap onmiddellijk vervangen. Geadviseerd wordt, dit door een klanten- service te laten doen. Inzetgereedschap bevestigen (zie afbeeldingA) – Reinig de schacht van het inzetgereedschap en smeer de- ze dun met vet in. – Schuif de vergrendelingshuls(8) naar achter en bevestig het inzetgereedschap draaiend in de gereedschapopna- me. Laat de vergrendelingshuls(8) weer los om het inzet- gereedschap te vergrendelen. 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsNederlands | 47 – Controleer de vergrendeling door aan het inzetgereed- schap te trekken. Inzetgereedschap verwijderen (zieafbeeldingB) – Schuif de vergrendelingshuls(8) naar achter en verwijder het inzetgereedschap. Afzuiging van stof en spanen Stof van materialen zoals loodhoudende verf, enkele hout- soorten, mineralen en metaal kunnen schadelijk voor de ge- zondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de luchtwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken- hout, gelden als kankerverwekkend, in het bijzonder in com- binatie met toevoegingsstoffen voor houtbehandeling (chro- maat en houtbeschermingsmiddelen). Asbesthoudend ma- teriaal mag alleen door bepaalde vakmensen worden be- werkt. – Zorg voor een goede ventilatie van de werkplek. – Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen. Neem de in uw land geldende voorschriften voor de te be- werken materialen in acht. Gebruik Ingebruikname u Let op de netspanning! De spanning van de stroom- bron moet overeenkomen met de gegevens op het ty- peplaatje van het elektrische gereedschap. Met 230V aangeduide elektrische gereedschappen kunnen ook met 220V worden gebruikt. In-/uitschakelen – Zet voor het inschakelen van het elektrisch gereedschap de aan/uit-schakelaar (2) in stand „I“. – Zet voor het uitschakelen van het elektrisch gereed- schap de aan/uit-schakelaar (2) in stand „0“. Bij lage temperaturen bereikt het elektrische gereedschap pas na enige tijd het volledige slagvermogen. Deze aanloop- tijd kunt u verkorten door het in het elektrische gereedschap geplaatste inzetgereedschap een keer op de grond te stoten. Gebruikersinterface (zie afbeeldingC) De gebruikersinterface(3) dient voor het kiezen van de werkmodus en voor het aanduiden van de toestand van het elektrische gereedschap. Toestandsaanduidingen Aanduiding status elektrisch gereedschap (gebruikersinterface)(9) Betekenis Oplossing – Elektrisch gereedschap uitgeschakeld – Groen Elektrisch gereedschap ingeschakeld en klaar voor gebruik

Geel Waarschuwingsmelding Melding op smartphone lezen Rood Foutmelding Melding op smartphone lezen Blauw knipperend Elektrisch gereedschap via Bluetooth

met mobiel eindapparaat verbonden

instellingen worden overgebracht

Rood pulserend De functie Pauzeherinnering is geactiveerd (per app) en noodzakelijk. Functie Pauzeherinnering beëindigen: – elektrisch gereedschap uitschakelen en mi- nimaal 10minuten uitgeschakeld laten

– stekker uit het stopcontact trekken – functie Pauzeherinnering per app reset- ten De instelling van de pauzeherinnering kan per app worden geconfigureerd. Aanduiding onderhoud (gebruikersinterface)(12) Betekenis/oorzaak Oplossing Brandt oranje – in combinatie met branden- de aanduiding status elek- Het onderhoud volgens schema van het elek- trische gereedschap is binnenkort noodzake- lijk. Elektrisch gereedschap opsturen naar klan- tenservice Bosch Power Tools 1 609 92A 7FT | (12.01.2023)48 | Nederlands Aanduiding onderhoud (gebruikersinterface)(12) Betekenis/oorzaak Oplossing trisch gereedschap (gebruikersinterface)(9) Knippert oranje – in combinatie met branden- de aanduiding status elek- trisch gereedschap (gebruikersinterface)(9) Het onderhoud volgens schema van het elek- trische gereedschap is nu noodzakelijk. Elektrisch gereedschap direct uitschakelen en opsturen naar klantenservice Werkmodus kiezen – Druk zo vaak op de toets voor het kiezen van de werkmo- di hoge prestatie-modus en energiespaarmodus tot de door u gewenste werkmodus brandt. – De werkmodus Hoogtemodus wordt per app geacti- veerd/gedeactiveerd. Aanduiding werkmodus(11) Functies Beide aanduidingen branden In de werkmodus Hoge prestatie-modus werkt het elektrisch gereedschap met maximaal vermogen. Onderste aanduiding brandt In de werkmodus Energiespaarmodus werkt het elektrische gereedschap met ca.80% van het maximale vermogen. 3 x knipperen van de bovenste aanduiding bij het drukken op de toets werkmodus(10) De werkmodus Hoogtemodus is geactiveerd (activering per app), de werkmodus Hoge pres- tatie-modus wordt automatisch gedeactiveerd. Aanwijzingen voor werkzaamheden u Het elektrische gereedschap met geïntegreerde Bluetooth

Low Energy ModuleGCY301‑42 is uitge- rust met een radio-interface. Houd het elektrische gereedschap tijdens de werkzaamhe- den met beide handen aan de handgreep(1) vast. De handgreep(1) beweegt om zijn as omhoog en omlaag. Dit gaat de optredende trillingen tegen. Werk slechts met matige druk om een zo groot mogelijke slagdemping te bereiken. Beitelgereedschappen slijpen Alleen met scherpe beitelgereedschappen bereikt u goede resultaten. Slijp daarom de beitelgereedschappen op tijd. Hierdoor worden een lange levensduur van de gereedschap- pen en goede werkresultaten gewaarborgd. Naslijpen Slijp de beitelgereedschappen met slijpschijven, bijvoor- beeld edelkorund, onder een gelijkmatige toevoer van water. Let erop dat zich op de snijkanten geen verkleuringen vor- men; dit beïnvloedt de hardheid van het beitelgereedschap.

Voor het smeden verhit u de beitel naar 850 tot 1050 °C (felrood tot geel). Voor het harden verhit u de beitel naar ca. 900 °C en laat u deze in olie schrikken. Vervolgens tempert u deze in de oven ca. een uur op 320 °C (aanloopkleur lichtblauw). Connectivity-functies Systeemvereisten voor het gebruik van de app Systeemvereisten Mobiel eindapparaat (ta- blet, smartphone) Android6.0 (en hoger) iOS11 (en hoger) Installatie en instelling van de app Om de Connectivity-functies te kunnen gebruiken, moet u eerst de – afhankelijk van eindapparaat specifieke – app in- stalleren. – Download de app via een hiervoor bedoelde app-store (Apple App Store, Google Play Store). Aanwijzing: Een gebruikersaccount bij de betreffende App Store is noodzakelijk. App naam Android iOS – Bosch Toolbox – Bosch BeConnected – Selecteer vervolgens in de app het menupunt MyTools of Connectivity. 1 609 92A 7FT | (12.01.2023) Bosch Power ToolsDansk | 49 – Het display van uw mobiele eindapparaat toont alle ver- volgstappen voor de verbinding van uw elektrische ge- reedschap met het eindapparaat. Gegevensoverdracht via Bluetooth® De geïntegreerde Bluetooth

Low Energy Module zendt met regelmatige tussenpozen een signaal. Afhankelijk van omge- ving kunnen meerdere zendintervallen nodig zijn, voordat het elektrische gereedschap wordt herkend. Mocht het elek- trische gereedschap niet worden herkend, controleer dan het volgende: – Is de afstand tot het mobiele eindapparaat te groot? Verklein de afstand tussen mobiel eindapparaat en elek- trisch gereedschap. – Schakel op uw mobiele apparaat Bluetooth® uit en weer in. Controleer of het elektrische gereedschapnu wordt her- kend. Functies in combinatie met het elektrische gereedschap In combinatie met de Bluetooth

EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Breekhamer Productnummer
