KÄYTTÖOHJE GSB 780 Professional BOSCH

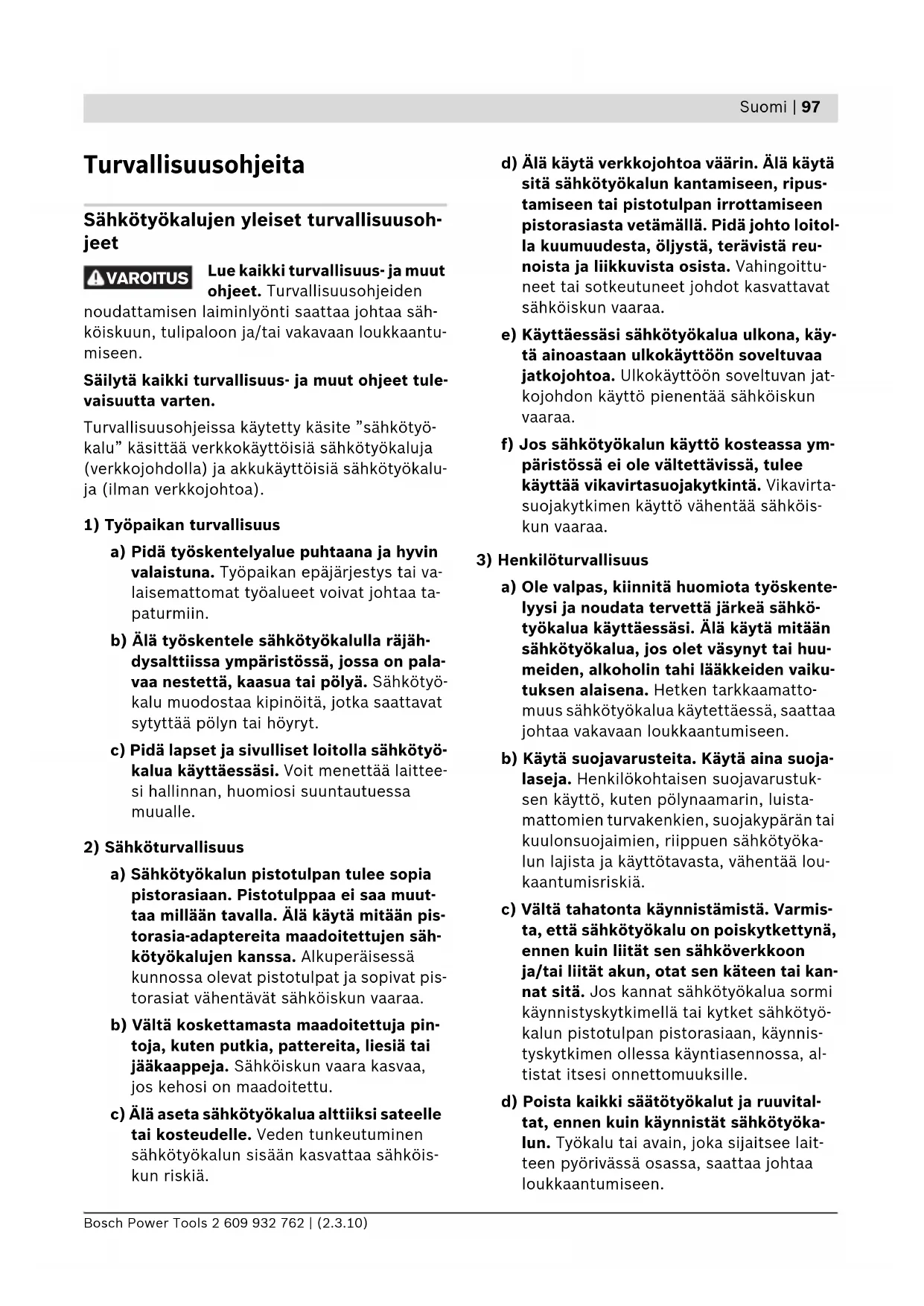

Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusoh- jeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa säh- köiskuun, tulipaloon ja/tai vakavaan loukkaantu- miseen. Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyö- kalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökalu- ja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai va- laisemattomat työalueet voivat johtaa ta- paturmiin. b) Älä työskentele sähkötyökalulla räjäh- dysalttiissa ympäristössä, jossa on pala- vaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyö- kalua käyttäessäsi. Voit menettää laittee- si hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muut- taa millään tavalla. Älä käytä mitään pis- torasia-adaptereita maadoitettujen säh- kötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pis- torasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pin- toja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköis- kun riskiä. d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripus- tamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitol- la kuumuudesta, öljystä, terävistä reu- noista ja liikkuvista osista. Vahingoittu- neet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käy- tä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jat- kojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ym- päristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirta- suojakytkimen käyttö vähentää sähköis- kun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskente- lyysi ja noudata tervettä järkeä sähkö- työkalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tahi lääkkeiden vaiku- tuksen alaisena. Hetken tarkkaamatto- muus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suoja- laseja. Henkilökohtaisen suojavarustuk- sen käyttö, kuten pölynaamarin, luista- mattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyöka- lun lajista ja käyttötavasta, vähentää lou- kaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmis- ta, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kan- nat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyö- kalun pistotulpan pistorasiaan, käynnis- tyskytkimen ollessa käyntiasennossa, al- tistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvital- tat, ennen kuin käynnistät sähkötyöka- lun. Työkalu tai avain, joka sijaitsee lait- teen pyörivässä osassa, saattaa johtaa loukkaantumiseen. VAROITUS OBJ_BUCH-824-002.book Page 97 Tuesday, March 2, 2010 9:44 AM98 | Suomi 2 609 932 762 | (2.3.10) Bosch Power Tools e) Vältä epänormaalia kehon asentoa. Huo- lehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hal- lita sähkötyökalua odottamattomissa ti- lanteissa. f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä-

sittely a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopi- vaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jol- le sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytki- mestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytki- mellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö- työkalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulot- tuvilta, kun niitä ei käytetä. Älä anna sel- laisten henkilöiden käyttää sähkötyöka- lua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkö- työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteetto- masti, eivätkä ole puristuksessa sekä, et- tä siinä ei ole murtuneita tai vahingoittu- neita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat en- nen käyttöä. Monen tapaturman syyt löy- tyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaih- totyökaluja jne. näiden ohjeiden mukai- sesti. Ota tällöin huomioon työolosuh- teet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaa- rallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammatti- henkilöiden korjata sähkötyökalusi ja hy- väksy korjauksiin vain alkuperäisiä vara- osia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Porakoneiden turvallisuusohjeet f Käytä kuulonsuojaimia kun iskuporaat. Me- lu saattaa aiheuttaa kuulon menetystä. f Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin. f Tartu sähkötyökaluun ainoastaan eristetyis- tä pinnoista, tehdessäsi työtä, jossa vaihto- työkalu saattaisi osua piilossa olevaan säh- köjohtoon tai sähkötyökalun omaan sähköjohtoon. Kosketus jännitteiseen joh- toon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Käytä sopivia etsintälaitteita piilossa olevi- en syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipa- loon ja sähköiskuun. Kaasuputken vahingoit- taminen saattaa johtaa räjähdykseen. Vesi- johtoputken puhkaisu aiheuttaa aineellista vahinkoa. f Pidä työn aikana sähkötyökalua kaksin kä- sin ja ota tukeva seisoma-asento. Sähkötyö- kalua pystyy ohjaamaan varmemmin kahdella kädellä. f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä. OBJ_BUCH-824-002.book Page 98 Tuesday, March 2, 2010 9:44 AMSuomi | 99 Bosch Power Tools 2 609 932 762 | (2.3.10) f Pidä työpaikka puhtaana. Materiaalien se- koitukset ovat erityisen vaarallisia. Kevytme- tallipöly saattaa syttyä palamaan tai räjähtää. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihto- työkalu saattaa juuttua kiinni johtaen sähkö- työkalun hallinnan menettämiseen. f Älä koskaan käytä sähkötyökalua, jonka verkkojohto on viallinen. Älä kosketa vauri- oitunutta johtoa ja irrota pistotulppa pisto- rasiasta, jos johto vaurioituu työn aikana. Vahingoittunut johto kasvattaa sähköiskun vaaraa. Toimintaselostus Lue kaikki turvallisuus- ja muut oh- jeet. Turvallisuusohjeiden noudat- tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaka- vaan loukkaantumiseen. Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta. Määräyksenmukainen käyttö Laite on tarkoitettu iskuporaukseen tiileen, be- toniin ja kiveen sekä poraamiseen puuhun, me- talliin, keramiikkaan ja muoviin. Koneet, joissa on elektroninen säätö sekä kierto oikealle/ vasemmalle, soveltuvat myös ruuvinvääntöön ja kierteitykseen. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiik- kasivussa olevaan sähkötyökalun kuvaan. 1 Pikaistukka 2 Vaihtokytkin ”Poraus/iskuporaus” 3 Suunnanvaihtokytkin 4 Käynnistyskytkimen lukituspainike 5 Kierrosluvun asetuksen säätöpyörä 6 Käynnistyskytkin 7 Vaihteenvalitsin 8 Lisäkahva (eristetty kädensija)* 9 Syvyydenrajoitin* 10 Kahva (eristetty kädensija) 11 Etummainen rengas* 12 Taimmainen rengas* 13 Istukan avain* 14 Hammaskehäistukka* 15 Ruuvauskärki * 16 Yleispidin* 17 Kuusiokoloavain * *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvike- luettelon tarvikeohjelmastamme. Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mu- kaan. Laitteen tyypillinen A-painotettu äänen paineta- so on: Äänen painetaso 95 dB(A); äänen tehota- so 106 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektori- summa) mitattuna EN 60745 mukaan: Poraus metalliin: Värähtelyemissioarvo

, epävarmuus K =1,5 m/s

Iskuporaus betoniin: Värähtelyemissioarvo

, epävarmuus K =2,0 m/s

Ruuvinvääntö: Värähtelyemissioarvo

, epävarmuus K =1,5 m/s

Kierteitys: Värähtelyemissioarvo a

epävarmuus K =1,5 m/s

Näissä ohjeissa mainittu värähtelytaso on mitat- tu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalu- jen vertailussa. Se soveltuu myös värähtelyrasi- tuksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettu- na, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huo- mioon myös se aika, jolloin laite on sammutettu- na tai käy, mutta sitä ei tosiasiassa käytetä. Tä- mä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele lisävarotoimenpiteet käyttäjän suojak- si värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsi- en pitäminen lämpiminä, työnkulun organisointi. OBJ_BUCH-824-002.book Page 99 Tuesday, March 2, 2010 9:44 AM100 | Suomi 2 609 932 762 | (2.3.10) Bosch Power Tools Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että koh- dassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakir- joja: EN 60745 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen

Professional GSB 780 Professional Tuotenumero 3 601 A7B 5.. 3 601 A7B 6.. 3 601 A7B 1.. Ottoteho W 850 850 780 Antoteho W 430 430 390 Tyhjäkäyntikierrosluku –1. vaihde –2. vaihde min
