Produkttyp	Dränkbar pump för rent vatten och smutsigt vatten
Modell	SP 22.000 Dirt
Varumärke	Kärcher
Avsedd användning	Borttagning av vatten från översvämmade rum, överföring av vatten från behållare, dränering av brunnar, pumpning av färskvatten från båtar
Tillåtna vätskor	Färskvatten med förorening upp till 30 mm partikelstorlek, simbassängvatten med tillsatser, tvättlut (skölj efter användning)
Förbjudna vätskor	Brännbara, explosiva, korrosiva vätskor, fetter, oljor, saltvatten, sanitärt avloppsvatten
Nätspänning	230–240 V
Nätfrekvens	50 Hz
Märkeffekt	750 W
Maximal flödeshastighet	22 000 l/h
Maximalt tryck	0,08 MPa (0,8 bar)
Maximal leveranshöjd	8 m
Maximal nedsänkningsdjup	7 m
Tillåten vätsketemperatur	5 °C till 35 °C
Maximal partikelstorlek (smutsigt vatten)	30 mm
Minsta vätskenivå (manuellt läge)	50 mm
Restvätskehöjd (manuellt läge)	35 mm
Vikt (utan tillbehör)	6,5 kg
Driftslägen	Automatiskt (flottörbrytare) och manuellt
Automatisk avluftningsanordning	Ja, för självsugning
Flottörbrytare	Justerbar höjd, kabellängdsinställning
Anslutningssystem	Quick-Connect (tryckpassning) för slangar 1", 1¼", 1½", 3/4"
Backventil	Ingår (tillbehör för G1-anslutning)
Förfilter	Integrerat i foten för SP 22000 Dirt
Leveransomfattning	Pump, anslutningsmunstycke, G1½ pumpanslutningsdel, G1 gängad anslutning, flottörbrytare, lås, Quick-Connect, backventil (som tillbehör)
Torrkörningsskydd	Termisk brytare stänger av pumpen; manuell drift måste övervakas
Frostskydd	Använd eller förvara inte i frysförhållanden; töm helt före förvaring
Underhåll	Skölj med rent vatten efter pumpning av smutsiga vätskor; rengör sugområdet om det är blockerat; inget regelbundet underhåll krävs
Reservdelar och tillbehör	Finns på www.kaercher.com
Garanti	Villkor gäller; kontakta återförsäljare eller auktoriserad service

Vanliga frågor - SP 22.000 Dirt Kärcher

Vad kan Kärcher SP 22.000 Dirt-pumpen användas till?

Pumpen är utformad för att avlägsna översvämningsvatten från byggnader, överföra vatten från behållare, dränera brunnar och schakt samt pumpa färskvatten från båtar. Den kan hantera vatten med förorening upp till 30 mm partikelstorlek.

Kan jag pumpa olja, saltvatten eller kemikalier?

Nej, pumpen får inte användas för brännbara, explosiva eller korrosiva vätskor, fetter, oljor, saltvatten eller sanitärt avloppsvatten. Endast färskvatten med en viss grad av förorening, simbassängvatten med tillsatser eller tvättlut (skölj efter användning) är tillåtna.

Hur startar jag pumpen?

Anslut slangen till pumpen med Quick-Connect-systemet. Placera pumpen i vätskan och se till att sugområdet inte är blockerat. Anslut stickkontakten. I automatiskt läge styr flottörbrytaren start/stopp. I manuellt läge går pumpen kontinuerligt; se till att vätskenivån är minst 50 mm för självsugning.

Vad är skillnaden mellan automatiskt och manuellt läge?

I automatiskt läge slår flottörbrytaren på/av pumpen baserat på vattennivån. I manuellt läge är pumpen på kontinuerligt och kan avlägsna vatten ner till 35 mm resthöjd, men måste övervakas för att förhindra torrkörning.

Hur rengör och underhåller jag pumpen?

Efter pumpning av smutsigt vatten eller vatten med tillsatser, skölj genom att pumpa rent färskvatten. Koppla bort strömmen, ta bort anslutningsmunstycket, rengör sugområdet och Quick-Connect om de är smutsiga. Torka av utsidan med en mjuk trasa och färskvatten. Pumpen är annars underhållsfri.

Vad ska jag göra om pumpen går men inte levererar vatten?

Koppla först ur och sätt i stickkontakten upprepade gånger för att hjälpa självsugningen om det finns luft i systemet. Rengör sugområdet om det är blockerat. I manuellt läge, se till att vätskenivån är minst 50 mm. Om problemet kvarstår, kontrollera efter blockeringar eller kontakta service.

Varför stannar pumpen plötsligt?

Den termiska skyddet kan ha löst ut på grund av överhettning. Koppla ur, låt pumpen svalna, rengör sugområdet och undvik torrkörning. Kontrollera även säkringar och elektriska anslutningar.

Vilken är den maximala partikelstorleken pumpen kan hantera?

SP 22.000 Dirt kan hantera vatten med partiklar upp till 30 mm i storlek. För mindre diametrar, använd ett förfilter för att förhindra blockering.

Hur förvarar jag pumpen på vintern?

Töm pumpen och tillbehören helt. Låt torka. Förvara på en frostfri plats, inte utomhus. Frost kan skada pumpen om vatten finns kvar inuti.

Var hittar jag reservdelar och tillbehör?

Originalreservdelar och tillbehör finns på www.kaercher.com. Använd endast originaldelar för att säkerställa säker drift.

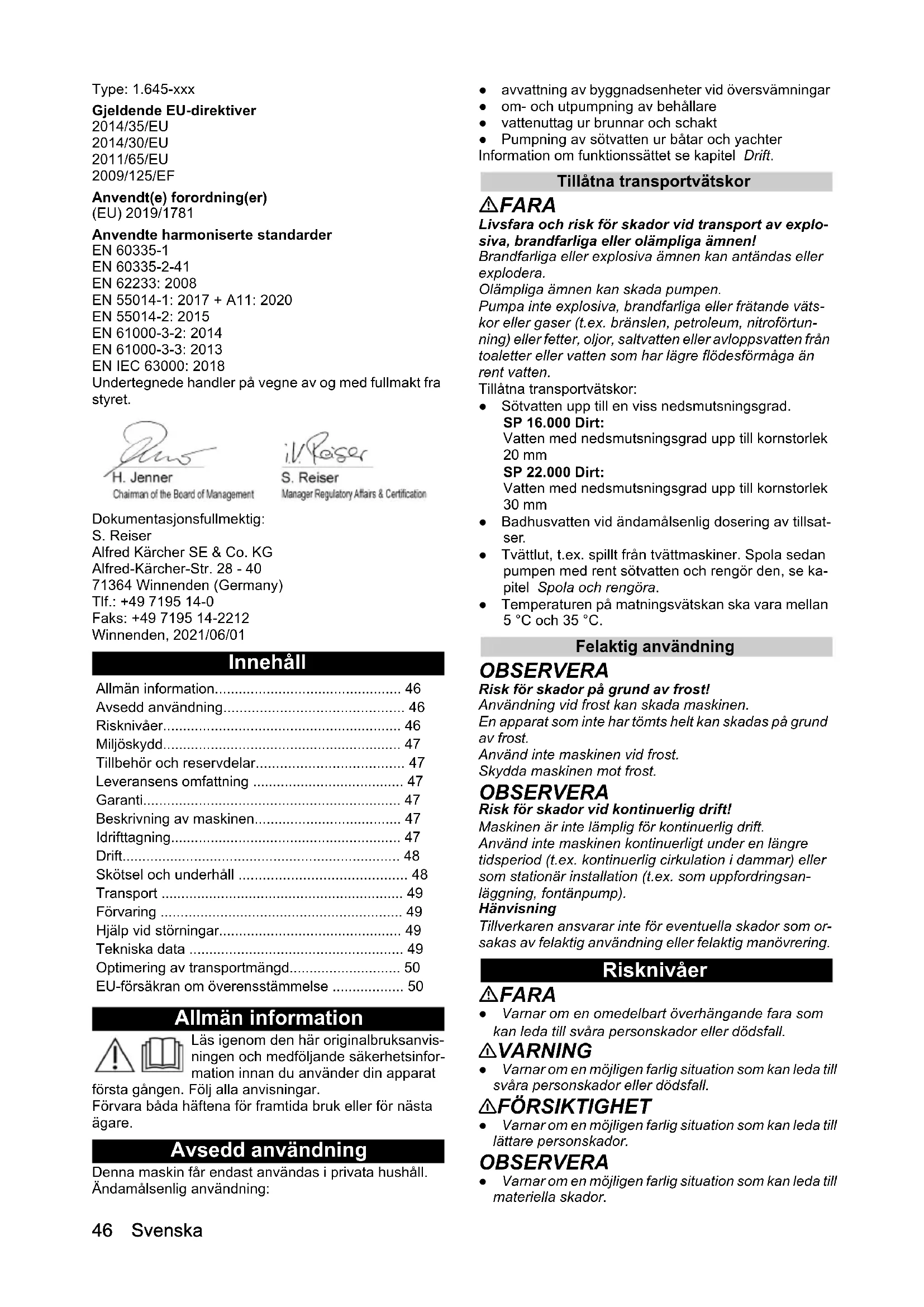

BRUKSANVISNING SP 22.000 Dirt Kärcher

Törrkjöring förer til økt slitasje på pumpen.

Tillbehör och reservdilar. 47

Leveransensomfattning 47

Garanti 47

Beskrivning av maskinen. 47

ldrifttagning 47

Drift. 48

Skötsel och unterhäll 48

Transport 49

Förvaring 49

Hjälp vid störningar. 49

Tekniska data 49

Optimering av transportmngd. 50

EU-forsakran om overensstammelse 50

Allman information

Läsigenom den har originalbruksanvis- ningen och medfoljande sakerhetsinfor- mation innan du anvander din apparat

forsta gangen. Folj alla anvisningar.

Förvara báda häftena für fremtida bruk eller für{nasta agare.

Avsedd användning

Denna maskin fár endast användas i privata husháll.

Ändamälsenlig användning:

• avvattnig av byggnadsenheter vid översvämningar
• om- och utpumping nng av behallare
  vattenuttag ur brunnar och schakt
• Pumping av sötvatten ur bātar och yachter

Information om Funktionssätte se kapitel Drift.

Tillatna transportvatskor

△FARA

Livsfara och risk für skador vid transport av explosives, brandfarliga aller olampliga ämnen!

Brandfarliga aller explosiva ämnen kan antandas aller explodera.

Olampliga amnen kan skada pumpen.

Pumpa inte explosiva, brandfarliga aller fratande vatskor aller gaser (t.ex. branslen, petroleum, nitrofortunning) aller fetter, oljor, saltvatten aller avloppsvatten fran toaletter aller vatten som har lagre flodesfomaga an rent vatten.

Tillatna transportvatskor:

Sötvatten upp till en viss nedsmutsningsgrad.

SP 16.000 Dirt:

Vatten med redsmutsningsgrad upp till kornstorlek 20 mm

SP 22.000 Dirt:

Vatten med nedsmutsningsgrad upp till kornstorlek 30 mm

• Badhusvatten vid ändamälsenlig dosering av tillsatser.
• Tvättlut, t.ex. spilt frán tvättmaskiner. Spola sedan pumpen med rent sötvatten och rengör den, se kapitel Spola och rengörä.
• Temperaturen på matningsvåtskan skara vara mellan 5^ och 35^ .

Felaktig användning

OBSERVERA

Risk for skador på grund av frost!

Användning vid frost kan skada maskinen.

En apparat som inte har tomts helt kan skadas på grund av frost.

Använd inte maskinen vid frost.

Skydda maskinen mot frost.

OBSERVERA

Risk for skador vid kontinuerlig drift!

Maskinen ar inte lamplig for kontinuerlig drift.

Använd inte maskinen kontinuierligt under en langre tidsperiod (t.ex. kontinuerlig cirkulation i dammar) aller som stationär installation (t.ex. som uppfordringsanlaggning, fontänpump).

Hänvisning

Tillverkaren ansvarar inte for eventuella skador som or-sakas av felaktig användning eller felaktig manövrering.

Risknivaer

△FARA

• Varnar om en omedelbart overhängande fara som kan leda till svara personskador aller dödsfall.

VARNING

• Varnar om en möjligen farlig situation som kan leda tillsvara personskador erler dödsfall.

△FÖRSIKTIGHET

• Varnar om en mojligen farlig situation som kan leda till lättare persorskador.

OBSERVERA

• Varnar om en möjligen farlig situation som kan leda till materiella skador.

Miljöskydd

Förpackningsmaterialen kan átervinnas. Avfalls-hantera forpackninger pa ett miljövänligt satt.

Elektriska och elektroniska maskiner innehaller ota vardefulla atervinningsbara material och komponenter sasom engangsbattery, uppladdningsbara batterier och olja, som vid felaktig an

vändning eller felaktig avfallshantering kan utgöra en potentiell risk for manniskors halsa och für miljon.

Dessa componenter ar dock nödvändiga for att maskinen ska kunna arbeta korrekt. Maskiner som Märkts medenna symbol farinte kastas i hushallssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Tillbehör och reservdeler

Använd endast originaltillbehör och originalreservdilar, sä att en saker och störningsfri drift av maskinen ar gar- ranterad.

Information om tillbehör och reservdilar finns pà www.kaercher.com.

Leveransens omfattning

Maskinens leveransomfattning ar avbildad pa forpack- ningen. Kontrollera att innehallet i leveransen ar full- ständigt. Kontakta din forsaljare om nagot tillbehör saknas aller om det finns transportskador.

Garanti

I respektive land gäller de garantivillkor som publicerats av vära auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantitiden, under Förutsättning att de orsakats av ett material-ller tillverkningsfel. Vid frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller narraste, auktoriserad kundtjänst.

(Se baksidan for adress)

Beskrivning av maskinen

För bildern, se bildsdornabild A

1Bärhandtag
2Nätkabel med Kontakt
③ Automatism avluftningsanordning
4Quick-Connect
⑤ Pumpanslutningsstycke G 112 (1", 1 14 " och 112 slanganslutting och G 112 - ganga)
6 Anslutningsstuts (G 112 - ganga)
7 Sparr (flottorkontakt)
⑧ Hjodinstallning (flottorkontakt)
9 Flottorkontakt
10^ Pumpanslutningssttycke G 1 (%) och 1^ slanganslutning och G 1 - ganga)
⑪Backventil
12G 1 -gangfaste (SP 16.000 Dirt)
13 Forfilter (SP 22.000 Dirt)

• Ingär inte i leveransen.

Idrifttagning

△FARA

Risk for elektriska stötar och personskador!

Maskinen innehäller elektriska och mekaniska komponenter.

Koppla alltid bort maskinen fran stromforsorjningen innan du monterar, demonterar erler rengor den.

Hänvisning

Ju kortare slang och ju större slang diameter, desto bättre pumpeffekt.

For att undvika att pumpen sats ingen vid slangdiametrar pa under 1 14 " ske ett forfilter anvandas.

SP 16.000 Dirt specialtillbehör

SP 22.000 Dirt integrerad i foten

Pumpanslutningen ar utrustad med ett kontaktsystem (Quick Connect).

Anslutningsstuts med pumpanslutningsstystcket G 1 ½ och gängfästet G 1 medfoljer maskinen i omonerat skick.

Hänvisning

Till och pumpanslutningsstystcket G 1 12 kan slangar med diametern 1", 1 14" och 1 12'' anslutas.

For att den onskade kornstorleken ske kunna pumpas maste man välja en tillräckligt stor slangdiameter och pumpanslutningsstycket G 1½ maste kortas vid sparen. Även vid minde kornstorlekar rekommenderas en större slangdiameter, sä att flodet blir stort.

Anslut slangen till pumpen när du använder en slang pa 1", 1 ¼" eller 1 ½":

1 Skruva på pumpanslutningsstystcket G 1½ på anslutningsstuten.

Bild B

2 Skjut på slangklämman på slangen.
3 Skjut pa slangen pa pumpanslutningsstycket G 1 12 och fäst slangen med en slangklämma.
4 Skjut in anslutningsstutsen i Quick Connect. Bild C

Anslut slangen till pumpen när du använder en slang pa 3 / 4 " eller 1'' (SP 16.000 Dirt):

1 Skruva fast gangfastet G 1 pa anslutningsstutsen.
2 Montera specialtillbehör pumpanslutningsstycke G 1 (6.997-359.0 pumpanslutningsstycke G 1 (33,3 mm) inkl. backventil - medfoljer ej) på gangfäsitet G 1:

a Placera backventilen på gangfastet G 1 sä att skriften "UP" ar läsbar.
b Skruva fast pumpanslutningsstystcket G 1 pa gängfastet G 1.

3 Skjut på slangklämman på slangen.
4 Skjut på slangen på pumpanslutningsstytcket G 1 och faspst slangen med en slangklamma.
5 Skjut in anslutningsstutsen i Quick Connect. Bild C

Stalla in/sanka ner pumpen:

1 Satt in flottöromkopplarens Höjdjustering i spärren. Bild D
2 Placera pumpen stadigt på att fast underlag i den vatska som skapumpas,ller sank ner den i vatskan med en vajer fastsatt i barhandtaget.

Hänvisning

Insugningsomrdet fär inte vara blockerat av smuts.

Om underlaget ar slammigt placeras pumpen pa en tegelsten aller liknande. Kontrollera att pumpen star vagrat. Pumpen far inte baras i kabeln eller slangen.

Drift

△FARA

Livsfara pa grund av elektrisk stot!

Om spanningsforande delar vidrors foreligger livsfara.
paprund av elektrisk stot.

Vidrōr inte vajern som sitter fast i barhandtaget och heller inga foremål som ár i kontakt med pumpvatskan (t.ex. rörledningar som sticker in i pumpvatskan, räcken) under drift, och stickinte in handen i pumpvatskan.

Automatisk avluftningsanordning

1. Vid lag vatskeniva slapps eventuelt luft som sugits in eller som finns i pumpen ut via den automatiska avluftningsanordningen. Forutom luft kan även vatska komma ut.

Om pumpen har problem med att suga vid lag vatskeniva drar du ut och satter in stromkontakten uprepade ganger for att stodja sugingen.

Bild E

Automatisk drift

1. Justera flottörkontakten via Höjdjustering och kabelängd.

Hänvisning

Om pumpen drives utan uppsikt sca du alltid stalla flottorkontakten i det oversta laget for att sakerstalla tillforlitig avstängning av pumpen.

Bild F

Hänvisning

Om pumpen ställs in i det nedersta laget skä kabellängden mellan flottörkontakten och spärren stallas in pa 2,5 cm, se markering pa kabeln.

Bild G

1. Satt in strömkontakten i eluttaget.

Hanvisning

I automatisk drift styrs pumpingen automatiskt av flottörkontakten.

Pumpen startar sā snart flottörkontakten natt upp till till slagsnivan genom den stigande vatskenivan.

Pumpen stängs av sö snart flottörkontakten sjunkit ner till franslagsnivān genom den sjunkande vatskenivān.

Flottörkontakten mäste kunna röra sig fritt.

Kabellängden mellan flottörkontakt och spärr ska uppgå till minst 2,5 cm.

Tillslagshöjd/franslagshöjd (flottörbrytare i den nedersta positionen):

Min / Max SP 16.00	00 Dirt SP 22.000	Dirt
Tillslagshöjd cm*	8/21 20/24
Frånslagshöjd cm*	4/12 6/15

Tillslagshöjd/franslagshöjd (flottörbrytare i den översta positionen):

Min / Max SP 16.00	Dirt SP 22.000	Dirt
Tillslagshöjd cm*	28/31 33/36
Frånslagshöjd cm*	14/22 19/27

• Kopplingshöderna varierar beroende på flottör-kontaktens läge och kabellängden mellan flottörkontakten och sparren. Vi rekommender att bibeḥalla de forinstälda kabellängderna.

Manuell drift

Hänvisning

I manuell drift ar pumpen ständigt inkopplad. Om pumpen ske kunna suga av egen kraft i manuell drift maste vätskenivān vara minst 60 mm (SP 16.000 Dirt) eller 50 mm (SP 22.000 Dirt). Pumpen kan pumpa bort ned till en restvätskenivā pa 25 mm (SP 16.000 Dirt) eller 35 mm (SP 22.000 Dirt). Den angivna restvätskenivān uppnas bara i manuell drift.

Flottörkontakten mäste kunna röra sig fritt.

1. Fäst flottören i spärren sa att den ar riktad uppàt.

Bild H

OBSERVERA

Risk for skador vid torrkörning!

Lämna pumpen inte obevakad i manuell drift.

Dra omedelbart ut stromkontakten ur vagguttaget vid torrkörning.

1. Stick in nätkontakten i vagguttaget.

Avsluta driften

1. Dra ut naktkontakten ur eluttaget.

Maskinen stannar.

OBSERVERA

Risk for skador!

Risk for skador på grund av torkad smuts aller torkade tillsatser.

Spola och rengör maskinen omedelbart after varje användning.

1. Om fororenad vatska eller vatska med tillsatser har pumpats spolar och rengör du maskinen omedelbart after avslutad användning, se kapitel Spola och ren-göra.

2. Töm maskinen och dess tillbehör och lát dem torka.

Skötsel och unterhäll

△FARA

Risk for elektriska stötar och persokador!

Maskinen innehaller elektriska och mekaniska komponenter.

Rengöring och användarunderhäll fär inte utforas av barn.

Spola och rengöra

OBSERVERA

Risk for skador!

Risk for skador på grund av torkad smuts aller torkade tillsatser.

Spola och rengör maskinen omedelbart after varje användning.

1 Om fororenad vatska eller vatska med tillsatser har pumpats maste maskinen spolas: Pumpa rent sotvatten utan tillsatser med maskinen tills all smuts och alla tillsatser har spelats ut.

△FARA

Risk for elektriska stötar och personskador!

Maskinen innehäller elektriska och mekaniska komponenter.

Koppla alltid bort maskinen fran strömforşörningen innan du monterar, demonterar eller rengör den.

2 Dra ut natakontakten ur eluttaget.

3 Tryck på knappen for Quick-Connect och dra av anslutningsstuten.

Bild C

4 Avlagsna vid behov rester frän slangen och QuickConnect.

5 Rengör utsidan av maskinen med en mjuk, ren trasa och rent sötvatten.
6 Töm maskinen och dess tillbehör och lát dem torka.

Underhäll

Enhten ar underhallsfri.

Transport

Transport for hand

△FÖRSIKTIGHET

Risk for skada på grund av att man kan snubbla!

Vid losa kablar och slangar finns risk for personskador pa grund av att man kan snubbla.

Var forsiktig bland kablar och slangarRARY du flyttar maskinen.

1. Använd barhandtaget für att lyfta och böra maskinen.

Transport i fordon

VARNING

Risk for person- och andra skador!

Beakta maskinens vikt vid transport.

Förpacka eller sakra maskinen,enlig gällande direktiv sa att den under transporten inte kan rutscha ellerslungas omkring.

1. Säkra encheten enligt gällande foreskrifter sà att den inte kan glida eller välta vid transport i fordon.

Förvaring

OBSERVERA

Risk for skador på grund av frost!

En apparat som inte har tomtsh helt kan skadas på grund av frost.

Töm apparaten och tillbehöret helt innan de ställs undan.

Skydda maskinen mot frost.

Förvara apparaten på en frostfri plats och inte utomhus.

△FÖRSIKTIGHET

Risk for personskador och materialskador!

Enheten kan välta pa lutande ytor.

Ta hansiyn till apparatens vikt vid forvaring.

1. Töm pumpen och tillbehören welt.
2. Vänta tills pumpen och tillbehören ar torra.
3. Förvara pumpen på en frostsaker plats.

Hjälp vid störningar

Störningar har ofta enkla orsaker, som du kan atgärda på egen hand med hjälp av översikten nedan. I tveksamma fall aller vid störningar som inte anges HAR, kontakta auktoriserad kundtjänst.

Fel Orsak Åtgård
Pumpen går, men pum- par inte	Det ar luft i pumpen. 1. Dra ut nätkontakten	ur uttaget och sätt in den iven flera gänger tills vätska sut in.
	Insugningsområdet ar tilltäppt. 1. Dra ut nätkontakten ur uttaget.2. Rengör insugningsområdet.
	Vätskenivå ar För låg i manuell drift. 1. Sänk pumpenLongre ner i transportvätskan om möjlig, se kapitel Drift.
Pumpen startar inte eller stannar plötsligt under drift	Strömförsörjningen ar avbruten. 1. Kontrollera säkringar och elansluttingar.
	Termoskyddskontakten har fränkopplat pumpen på grund av overhettning.	1. Dra ut nätkontakten ur uttaget.2. Låt pumpen svalna.3. Avlågsna smutspartiklar från insugnings- området.4. Rengör insugningsområdet.5. Undvik torrkörning av pumpen.
	Smutspartiklar blockerar insugningsom- rådet.	1. Dra ut nätkontakten ur uttaget.2. Rengör insugningsområdet.
Transporteffekten avtar	Insugningsområdet ar tilltäppt.	1. Dra ut nätkontakten ur uttaget.2. Rengör insugningsområdet.
Transporteffekten ar for låg	Den högsta transporthöjen har överskri-dits.Fel slangdiameter och slangängd har valts.	1. Observera den maximala transporthöjen, se kapitel Tekniska data.2. Välj eventuellt en större slangdiameter el- ler en kortare slangängd, se kapitel Opti- mering av transportmängd.
Quick-Connect går inte att öppna eller stenga	Kopplingsystemet ar smutsigt. 1. Ta bør	clipset.2. Rengör clipset.3. Montera clipset.

Tekniska data

		SP16.000Dirt	SP22.000Dirt
Effektdata maskin
Nätspanning V 230-240 230-240
Nätfrekvens Hz	50	50
Märkeffekt	W	550	750

		SP16.000Dirt	SP22.000Dirt
Transportmängd, maxi-malt	I/h	16.000	22.000
Tryck (max.)	MPa(bar)	0,08(0,8)	0,08(0,8)
Transporthöjd (max.)	m	8	8
Nersänkningsdjup (max.)	m	7	7

	SP	SP
	16.000	22.000
	Dirt	Dirt

Tillaten temp. pumpvatska ^ C5 355 35

Partikelstorlek (max.) pa mm 20 30 tillatna transportvatskor

Minsta vatskehjcd (manu- mm 60 50 elt lage)

Restvatskeniva mm 25 35

Optimering av transportmängd

Transportmängden ar desto större:

ju lagre transporthojd.
- ju större diametern på slangen som används.
- ju kortare slang som används.
- ju minde tryckforlust som orsakas av det anslutna tillbehoret.

EU-forsakran om overensstammelse

Härmed forklarvi att nedan angiven maskin genom sin utformning och konstruktionstyp samt i det utforande som marknadsfors av oss uppyller gallande grundlaggande sakerhets- och halsokrav i EU-direktivet. Denna forsakran upphor att galla om maskinen andras atan att detta har godkants av oss.

Produkt: Pump

Typ: 1.645-xxx

Tillampad(e) for ordning(ar)

(EU) 2019/1781

Tillampade harmoniserade standarder

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

ENIEC63000:2018

Undertechnande agerar på uppdrag av och med styrel-sens godkannande.

H.Jenner
