BRUKSANVISNING PSX2500 EGO

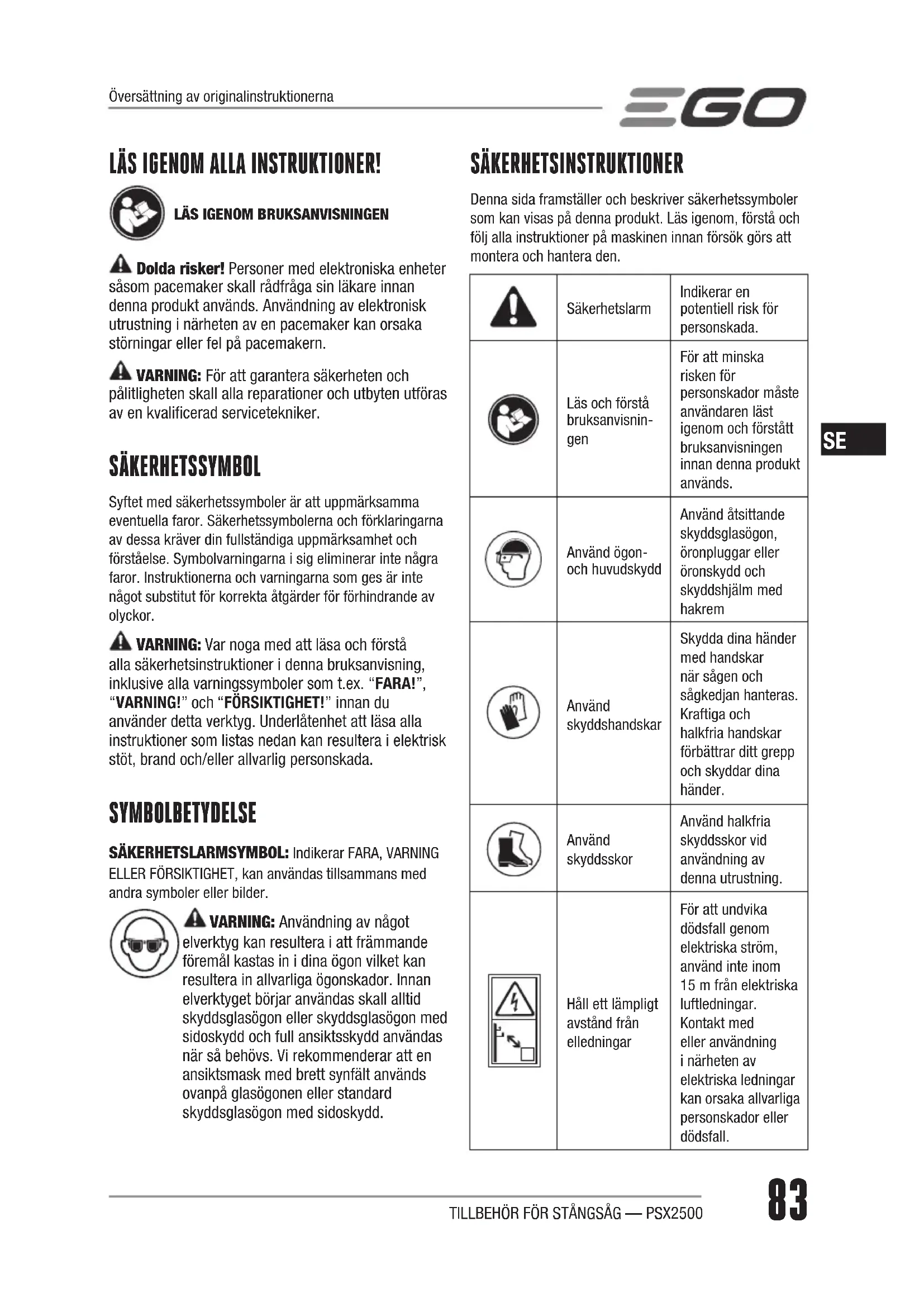

Dolda risker! Personer med elektroniska enheter såsom pacemaker skall rådfråga sin läkare innan denna produkt används. Användning av elektronisk utrustning i närheten av en pacemaker kan orsaka störningar eller fel på pacemakern. VARNING: För att garantera säkerheten och pålitligheten skall alla reparationer och utbyten utföras av en kvalificerad servicetekniker. SÄKERHETSSYMBOL Syftet med säkerhetssymboler är att uppmärksamma eventuella faror. Säkerhetssymbolerna och förklaringarna av dessa kräver din fullständiga uppmärksamhet och förståelse. Symbolvarningarna i sig eliminerar inte några faror. Instruktionerna och varningarna som ges är inte något substitut för korrekta åtgärder för förhindrande av olyckor. VARNING: Var noga med att läsa och förstå alla säkerhetsinstruktioner i denna bruksanvisning, inklusive alla varningssymboler som t.ex. “FARA!”, “VARNING!” och “FÖRSIKTIGHET!” innan du använder detta verktyg. Underlåtenhet att läsa alla instruktioner som listas nedan kan resultera i elektrisk stöt, brand och/eller allvarlig personskada. SYMBOLBETYDELSE SÄKERHETSLARMSYMBOL: Indikerar FARA, VARNING ELLER FÖRSIKTIGHET, kan användas tillsammans med andra symboler eller bilder. VARNING: Användning av något elverktyg kan resultera i att främmande föremål kastas in i dina ögon vilket kan resultera in allvarliga ögonskador. Innan elverktyget börjar användas skall alltid skyddsglasögon eller skyddsglasögon med sidoskydd och full ansiktsskydd användas när så behövs. Vi rekommenderar att en ansiktsmask med brett synfält används ovanpå glasögonen eller standard skyddsglasögon med sidoskydd. SÄKERHETSINSTRUKTIONER Denna sida framställer och beskriver säkerhetssymboler som kan visas på denna produkt. Läs igenom, förstå och följ alla instruktioner på maskinen innan försök görs att montera och hantera den. Säkerhetslarm Indikerar en potentiell risk för personskada. Läs och förstå bruksanvisnin- gen För att minska risken för personskador måste användaren läst igenom och förstått bruksanvisningen innan denna produkt används. Använd ögon- och huvudskydd Använd åtsittande skyddsglasögon, öronpluggar eller öronskydd och skyddshjälm med hakrem Använd skyddshandskar Skydda dina händer med handskar när sågen och sågkedjan hanteras. Kraftiga och halkfria handskar förbättrar ditt grepp och skyddar dina händer. Använd skyddsskor Använd halkfria skyddsskor vid användning av denna utrustning. Håll ett lämpligt avstånd från elledningar För att undvika dödsfall genom elektriska ström, använd inte inom 15 m från elektriska luftledningar. Kontakt med eller användning i närheten av elektriska ledningar kan orsaka allvarliga personskador eller dödsfall. Översättning av originalinstruktionernaTILLBEHÖR FÖR STÅNGSÅG — PSX250084

Denna produkt är i enlighet med gällande EG-direktiv. WEEE Förbrukade elektriska produkter får inte kastas i hushållssoporna. Lämna in dem till en auktoriserad återvinningsstation.

BullerGaranterad ljudeffektnivå. Bulleremissioner för omgivningen enligt EU-direktivet.V Volt Spänningmm Millimeter Längd eller storlekcm Centimeter Längd eller storlekkg Kilogram Vikt

Tomgångshas-tighetRotationshastighet utan belastning... /min Per minut Varv per minutLikströmTyp eller karakteristik av ström

VIKTIGA SÄKERHETSINSTRUKTIONER

VARNING! Vid användning av elektriska trädgårdsredskap måste de allmänna försiktighetsåtgärderna alltid följas för att minska risken för brand, elektriska stötar och personskador. Inklusive följande: LÄS NOGA IGENOM FÖRE ANVÄNDNING

SPARA FÖR FRAMTIDA BRUK

FARA! Använd inte i närheten av elledningar. Enheten har inte utvecklats för att ge skydd mot elektriska stötar vid kontakt med elektriska luftledningar, se de lokala bestämmelserna för ett säkert avstånd från elektriska luftledningar, samt se till att hålla verktyget på ett säkert sätt innan det används. SÄKERHETSVARNINGAR FÖR STÅNGSÅG ◾ Håll alla kroppsdelar borta från sågkedjan när stångsågen körs. Kontrollera att stångsågen inte är i kontakt med något annat föremål innan den startas. Ett ögonblicks ouppmärksamhet när stångsågen används kan göra att dina kläder eller kroppsdelar fastnar i kedjan. ◾ Undvik oavsiktlig kontakt med den fasta sågkedjan eller sågsvärdet. Dessa kan vara mycket vassa. Använd alltid handskar och långbyxor eller läderbyxor när stångsågen, sågkedjan eller svärdet hanteras. ◾ Håll alltid ena handen på det bakre handtaget på kedjesågen och den andra handen på det främre handtaget. Allvarliga skador på användare, hantlangare och/eller åskådare kan uppstå vid enhands-hantering. ◾ Håll endast elverktyget i de isolerade greppytorna eftersom sågkedjan kan komma i kontakt med dolda elledningar. Kedjesågar som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt. ◾ Använd skyddsglasögon och hörselskydd. Ytterligare skyddsutrustning för huvud, händer, ben och fötter rekommenderas. Adekvata skyddskläder kommer att reducera personskador från flygande skräp och oavsiktlig kontakt med sågkedjan. ◾ Använd inte stångsågen i ett träd. Användning av en stångsåg uppe i ett träd kan resultera i personskador. ◾ Håll alltid ett stadigt fotfäste och använd endast stångsågen stående på en fast, säker och plan yta. Hala och instabila ytor som t.ex. stegar kan gör att man tappar balansen eller kontrollen av stångsågen. ◾ Använd aldrig stångsågen när den är skadad, felaktigt inställd eller inte fullständigt eller säkert monterad. Säkerställ att kedjan slutar rotera när du släpper gasreglaget. ◾ Kontrollera om arbetstycket har spikar, trådar eller andra främmande föremål före kapningen. ◾ Vid kapning av en gren som är under spänning, var beredd på återfjädring. När spänningen i träfibrerna frigörs kan den spända grenen slå emot operatören och/eller kasta stångsågen utom kontroll. ◾ Var extremt försiktig när du kapar snårskog och buskar. Det slanka materialet kan fastna i sågkedjan och piskas mot dig eller dra dig ur balans. ◾ Aggressiv eller missbrukande kapning eller missbruk av kedjesågen kan orsaka för tidigt slitage på svärdet, kedjan och/eller kedjekransen vilket leder till rekyler, kedjekast eller utslungning av material.TILLBEHÖR FÖR STÅNGSÅG — PSX2500

◾ Använd aldrig svärdet som en hävarm. Ett böjt svärd kan orsaka för tidigt slitage på svärdet, kedjan och/eller kedjekransen samt trasig kedja eller svärd vilket leder till rekyler, kedjekast eller utslungning av material. ◾ Bär stångsågen med två händer på handtagen och med stångsågen avstängd. Vid transport eller förvaring av stångsågen skall alltid svärdsskyddet användas. Korrekt hantering av stångsågen kommer att minska risken för oavsiktlig kontakt med sågkedjan när den körs. ◾ Ta inte bort avskurna objekt eller håll i dem för skärning när skärbladen snurrar. Se till att strömbrytaren är av vid rensning av objekt som fastnat. Sågkedjan fortsätter att snurra efter att strömbrytaren har stängts av. Ett ögonblicks ouppmärksamhet vid användning av stångbeskäraren kan leda till allvarliga personskador ◾ Följ instruktionerna för smörjning, kedjespänning och byte av tillbehör. Felaktig spänning eller smörjning av kedjan kan antingen bryta sönder kedjan eller öka risken för rekyler. Håll skäreggen vass och ren för bästa prestanda och för att minska risken för personskador. ◾ Se till att handtagen är torra, rena och fria från olja och fett. Feta och oljiga handtag är hala och kan göra att kontrollen förloras. ◾ Såga endast trä. Använd inte stångsågen för syften som inte avsetts. Exempel: använd inte kedjesågen för att kapa plast, murverk eller icke träbyggnadsmaterial. Användning av stångsågen för annat arbete än det är avsett för kan resultera i farliga situationer. ◾ Använd inte stångsågen i dåliga väderförhållanden och framför allt inte när det är risk för åska. Det minskar risken att bli träffad av blixten. ◾ Stoppa motorn och ta bort batteripaketet varje gång du lämnar verktyget. ◾ Förvara apparater som inte används inomhus. När produkten inte används ska den förvaras inomhus på en torr och hög eller låst plats med batteripaketet utplockat – utom räckhåll för barn. ◾ Kontrollera skadade delar. Innan produkten används igen måste ett skydd eller någon annan del som är skadad kontrolleras noga för att fastställa att den fungerar korrekt och utför sin avsedda funktion. Kontrollera efter felinställning av rörliga delar, bindning av rörliga delar, brott på delar, fästen och alla andra tillstånd som kan påverka användningen. Ett skydd eller någon annan del som är skadad bör repareras eller bytas ut av ett auktoriserat servicecenter såvida annat inte anges i denna bruksanvisning.

YTTERLIGARE SÄKERHETSINSTRUKTIONER FÖR

SÅGAR MED FÖRLÄNGD RÄCKVIDD ◾ Ladda inte batteripaketet i regn eller på våta platser. ◾ Batteripaketet måste tas ur apparaten innan det skrotas. ◾ Batteriet måste kasseras på ett säkert sätt. ◾ Kassera inte batteriet i elden. Cellerna kan explodera. Kontrollera de lokala bestämmelserna för eventuella särskilda instruktioner för kassering. ◾ Du får inte öppna eller manipulera batteriet. Utsläppt elektrolyt är frätande och kan orsaka skador på ögon eller hud. Den kan även vara giftig om den förtärs. FÖRSIKTIGHET! Elektrolyt är utspädd svavelsyra som är skadlig för huden och ögonen. Det är elektriskt ledande och frätande. ◾ Var försiktig när du hanterar batterier för att inte kortsluta dem med ledande material som t.ex. ringar, armband och nycklar. Batteriet eller ledaren kan överhettas och orsaka brännskador. ◾ Batteridrivna verktyg behöver inte vara anslutna till ett eluttag och är därför alltid redo för användning. Var medveten om eventuella faror även när verktyget inte är igång. Var försiktig när du utför underhåll eller service. ◾ Ta ut batteripaketet före service, rengöring eller borttagning av material från verktyget. ◾ Reservdelar - Vid service, använd endast identiska reservdelar från EGO. Användning av andra tillbehör och tillsatser kan öka risken för personskador. ◾ Tvätta inte av den med en slang; låt inte vatten tränga in i motorn och de elektriska anslutningarna. ◾ Om en situation som inte beskrivs i bruksanvisningen uppstår, använd försiktighet och gott omdöme. Kontakta EGO servicecenter för hjälp. ◾ Spara dessa instruktioner. Läs igenom dem regelbundet och använd dem för att instruera andra som kan komma att använda detta verktyg. ◾ Om du lånar ut detta verktyg till någon, se även till att låna ut dessa instruktioner för att förhindra att produkten används felaktigt eller orsakar eventuella personskador. ◾ Använd endast med de batteripaket och laddare som listas i bild A2.TILLBEHÖR FÖR STÅNGSÅG — PSX250086

FÖR KOMPLETTERANDE SÄKERHETSREGLER. SPECIFIKATIONER Svärdlängd 250 mmKedjedelning 3/8"(9,5 mm)Kedjemått 1,1 mmSågkedjetyp AC1000/AC1001Svärdtyp AG1000/AG1001Kapacitet kedjeoljetank 150 mlRekommenderad drifttemperatur -10°C-40°CRekommenderad förvaringstemperatur-20°C-70°CVikt (med kedjeöverdrag) 2,0 kgUppmätt ljudeffektnivå L

98.54 dB(A) K=2.3 dB(A)Ljudtrycksnivå vid operatörens öra L

85 dB(A) K=2.5 dB(A)Garanterad ljudeffektnivå L (mätt enligt 2000/14/EG)101 dB(A)Värdering av vibration a

◾ Ovanstående parametrar har testats och utmätts med motorenheten PPX1000. ◾ Det deklarerade totala vibrationsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat. ◾ Det deklarerade totala vibrationsvärdet kan också användas i en preliminär utvärdering av exponeringen. OBS! Vidrationsutstrålningen under verklig användning av elverktyg kan skilja sig från det deklarerade värdet i vilken verktyget används. För att skydda användaren skall skyddshandskar och hörselskydd användas under faktiska användningsförhållandet. FÖRPACKNINGSLISTA (BILD A1) Rekommenderat svärd och kedja för denna stångsågARTIKELNAMN MODELLNUMMERSvärd AG1000/AG1001Sågkedja AC1000/AC1001 BESKRIVNING LÄR KÄNNA DITT TILLBEHÖR FÖR STÅNGSÅG (bild A1) 1. Sågkedja2. Svärd3. Axel4. Lock oljetank5. Oljebehållare6. Skydd för kedjedrev7. Spänningsskruv8. Spikar för aptering9. Svärdsmutter10. Kedjeöverdrag MONTERING VARNING: Om någon del är skadad eller saknas skall inte denna produkt användas innan delarna ersatts. Användning av denna produkt om den är skadad eller saknar delar kan resultera i allvarliga personskador. VARNING: Försök inte att modifiera denna produkt eller skapa tillbehör som inte rekommenderas för användning med denna stångsåg. Alla sådana ändringar eller modifikationer är felaktig användning och resulterar i farliga förhållanden som kan leda till skador. ANSLUTA TILLBEHÖRET FÖR STÅNGSÅGEN TILL TELESKOPMOTORENENHETEN Detta tillbehör för stångsåg är utvecklat för användning med EGO 56V LITIUM-JON teleskopmotorenhet PPX1000.Se avsnittet “FÄSTA EN TILLSATS TILL TELESKOPMOTORENHETEN” i bruksanvisningen för motorenhet PPX1000. VARNING: Om tillbehöret och motorenheten inte kan fästas enligt instruktionerna ovan kan det resultera i allvarliga personskador eller dödsfall.TILLBEHÖR FÖR STÅNGSÅG — PSX2500

VARNING: Du får aldrig montera eller justera något tillbehör medan motorenheten är igång eller med batteriet monterat. Underlåtenhet att stoppa motorn och ta ut batteriet kan orsaka allvarliga personskador. DRIFT FARA: Kapa aldrig i närheten av elledningar, strömkablar eller andra strömkällor. Om svärdet och kedjan fastnar i en elledning eller strömkabel, VIDRÖR INTE SVÄRDET, KEDJAN ELLER ALUMINIUMSTÅNGEN! DE KAN BLI STRÖMFÖRANDE OCH KAN VARA MYCKET FARLIGA! Fortsätt att hålla stångsågen i det isolerade bakre handtaget eller lägg ner den i riktning från dig på ett säkert sätt. Koppla ifrån elektriciteten för den skadade ledningen eller kabeln innan du försöker frigöra svärdet och kedjan från ledningen eller kabeln. Kontakt med svärdet, kedjan, övriga strömledande delar på stångsågen, eller strömförande strömkablar eller elledningar kan resultera i allvarliga personskador eller dödsfall. VARNING: Bli inte vårdslös bara för att du är bekant med denna produkt. Kom ihåg att oaktsamhet under en bråkdel av en sekund är tillräcklig för att orsaka allvarliga skador. VARNING: Använd alltid skyddsglasögon, tillsammans med hörselskydd. Om inte så görs kan det resultera i att föremål kastas in i ögonen och andra möjliga allvarliga skador. Inspektera hela produkten innan varje användning om där finns skador, saknade eller lösa delar såsom skruvar, muttrar, bultar, höljen etc. Dra åt alla fästelement och lock och använd inte denna produkt innan alla saknade eller skadade delar bytts ut. VARNING: För att förhindra allvarliga personskador, ta ut batteripaketet före service, rengöring, ändring av tillbehör eller borttagning av material från enheten. TILLÄMPNINGAR Du kan använda denna produkt för de tillämpningar som listas nedan: ◾ Kvistning ◾ Beskärning UPPMÄRKSAMMA: Verktyget får enbart användas för det föreskrivna ändamålet. All annan användning betraktas som missbruk. FYLLA PÅ OLJEBEHÅLLAREN MED SMÖRJMEDEL FÖR SVÄRDET OCH KEDJAN (bild B) VARNING: Rök inte eller för eld eller öppna lågor i närheten av oljan eller stångsågen. Oljan kan spillas och orsaka brand. UPPMÄRKSAMMA: Stångsågen är inte fylld med olja vid köpet. Det är väsentligt att fylla tanken med kedjeolja före användning. Kedjans livslängd och kapningskapacitet är beroende av en optimal smörjning. Kedjan smörjs automatiskt med kedjeolja under arbetet. Uppmärksamma alltid nivån på smörjoljan under arbetet och fyll på tanken i tid vid behov. 1. Ta ut batteripaketet från motorenheten.2. Rengör oljebehållarens locket och området runt det för att säkerställa att smuts inte tränger in i oljebehållaren.3. Placera stångsågens tillbehör riktat uppåt och vrid oljelocket moturs för att ta bort det.4. Häll försiktigt i svärds- och kedjeoljan i behållaren tills du når tankhalsen. Var noga med att inte låta olja spillas ut från öppningen. Torka bort all överflödig olja och stäng igen oljelocket. UPPMÄRKSAMMA: Oljans flödesförhållande kan justeras genom att vrida på inställningsskruven moturs för att öka oljeutmatningen, medurs för att minska oljeutmatningen (bild B). B-1 Justeringsskruv UPPMÄRKSAMMA: Använd inte smutsig, använd eller på annat sätt förorenad olja. Det kan skada svärdet eller kedjan. FÖRBEREDELSER FÖR KAPNING (bild C) Se “Viktiga säkerhetsinstruktioner” som angetts tidigare i denna bruksanvisning för lämplig säkerhetsutrustning. ◾ Lyft upp svärdsspetsen för att kontrollera om kedjan slackar. Kedjan är korrekt spänd när det inte finns något nedhäng på undersidan av svärdet och kedjan sitter tätt men kan vridas för hand utan att den kärvar. Om spänningen behöver justeras, se avsnittet “BYTA SVÄRDET OCH KEDJAN” i avsnittet “UNDERHÅLL” i denna bruksanvisning för justeringsinstruktioner. ◾ Kontrollera att skyddsskruven är åtdragen före användning. Om den är lös, dra åt skruven ordentligt genom att vrida den medurs. ◾ Kontrollera att sågkedjans tänder är vassa och att kedjan är välsmord.TILLBEHÖR FÖR STÅNGSÅG — PSX250088

◾ Använd halkfria handskar för maximalt grepp och skydd. Stå aldrig direkt under en gren som kapas. Se till att du har ett säkert och välbalanserat fotfäste. Se upp för hinder som t.ex. trästubbar, rötter och diken, som kan få dig att snubbla eller falla. ◾ Håll ett ordentligt grepp om enheten när motorn är igång. Håll enhet ordentligt med båda händerna. Följ instruktionerna i avdelningen “HÅLLA TELESKOPMOTORENHETEN” i PPX1000 bruksanvisningen ◾ För en säkrare och bättre användning, använd axelremmen över din axel. Justera axelremmen till ett bekvämt arbetsläge. Följ instruktionerna i avsnittet “MONTERA AXELREMMEN” i bruksanvisningen för motorenhet PPX1000 för hur man monterar axelremmen till motorenheten. VARNING: Axelremmen är även en snabb frigöringsmekanik vid farliga situationer. När ett nödläge inträffar, ta omedelbart av den från axeln oavsett vilket läge som remmen är i.

STARTA/STOPPA VERKTYGET

Se avsnittet “STARTA/STOPPA MOTORENHETEN” i bruksanvisningen för motorenhet PPX1000. GRUNDLÄGGANDE KAPNINGSPROCEDUR (bild D och E) Följ stegen nedan för att förhindra skada på träbark eller buskar. Använd inte en bakåt och framåt sågrörelse.1. Utför ett grunt första snitt (1/4 av grenens diameter) nära stammen eller huvudgrenen på grenens undersida.2. Utför ett andra snitt på ovansidan av grenen, riktat utåt från det första snittet. Fortsätt att kapa grenen tills den lossnar från trädet. Var uppmärksam på verktygets vikt när trädgrenen faller ner.3. Gör ett sista snitt nära stammen. UPPMÄRKSAMMA: För det andra och slutliga snittet (på grenens övre sida), håll spikarna för aptering mot grenen som kapas (bild E). Det hjälper till att göra grenen stadig och därmed enklare att kapa med lätt nedåttryck. Om du forcerar kapningen kan det resultera i skada på svärdet, kedjan eller motorn.

4. Släpp upp gasreglaget på motorenheten när kapningen är slutförd.

UPPMÄRKSAMMA: Underlåtenhet att följa korrekta kapningsprocedurer kan resultera i att svärdet och kedjan kärvar, nyps fast eller fastnar i grenen. Om detta inträffar: 1. Stoppa motorn och ta bort batteripaketet.2. Om grenen kan nås från marken, lyft upp grenen medan du håller i sågen. Detta bör frigöra sågen om den sitter fast.3. Om sågen fortfarande sitter fast, ring efter professionell hjälp. GRENKAPNING OCH BESKÄRNING (bild F) Detta tillbehör för stångsågen är utformat för att trimma små grenar och grenverk som är upp till 20 cm i diameter. Observera följande försiktighetsåtgärder för bästa resultat.1. Planera din kapning noga. Var medveten om i vilken riktning som grenen kommer falla. VARNING: Grenar kan falla i en oväntad riktning. Stå inte direkt under grenen som kapas. 2. Den vanligaste tillämpning för kapning är att positionera enheten i en vinkel på 60 ° eller mindre. När vinkeln för sågstångens axel till marken ökar blir svårigheten högre för att utföra det första snittet (från grenens undersida).3. Ta bort långa grenar i flera etapper.4. Kapa de lägre grenarna först för att ge de övre grenarna mer utrymme att falla.5. Arbeta långsamt, håll båda händerna på sågen med ett fast grepp. Säkerställ ett gott fotfäste och balans.6. Kapa inte från en stege eftersom det är extremt farligt. Överlåt sådan kapning till professionella yrkesmän.7. Utför inte ett snitt i vid huvudgrenen eller stammen tills du har kapat bort en stor del av grenen för att minska vikten. Följ de korrekta kapningsprocedurerna för att förhindra att barken slits bort från huvudgrenen.8. Använd inte stångsågen för fällning och aptering.9. För att förhindra dödliga elektriska stötar, använd inte produkten inom 15 från elektriska luftledningar och håll åskådare minst 15 bort. UNDERHÅLL VARNING: Före inspektion, rengöring eller service av enheten, stoppa motorn, vänta tills alla rörliga delar har stoppats och ta sedan ut batteripaketet. Underlåtenhet att följa dessa instruktioner kan resultera i allvarliga personskador eller skada på egendom.TILLBEHÖR FÖR STÅNGSÅG — PSX2500

VARNING: Vid service ska enbart identiska utbyteskomponenter användas. Om andra delar används kan det skapa en fara eller orsaka produktskador. För att säkerställa produktens säkerhet och pålitlighet måste alla reparationer, förutom de som anges i dessa underhållsinstruktioner, utföras av en behörig servicetekniker.

Använd inte lösningsmedel när du rengör plastdelarna. De flesta plaster är känsliga för skador från olika typer av kommersiella lösningsmedel och kan skadas av dess användning. Använd rena trasor för att ta bort smuts, damm, olja, fett osv.

◾ Efter varje användning, ta bort batteriet och rengör skräp från kedjan och svärdet med en mjuk borste. Torka av stångsågens yta med en ren trasa fuktad med en mild tvållösning. ◾ Ta bort kedjedrevets skydd och använd sedan en mjuk borste för att ta bort skräp från svärdet, sågkedjan, kedjehjulet och kedjedrevets skydd. ◾ Rensa alltid bort träspån, sågspån och smuts från svärdets spår när sågkedjan byts. ◾ Undersök motorhöljets insida vid kylventilerna och rensa bort skräpet varannan vecka (bild G). UPPMÄRKSAMMA: Använd inte starka rengöringsmedel på plasthöljet eller handtaget. Det kan orsaka skador av vissa aromatiska oljor som t.ex. tall och citron.

BYTE AV SVÄRDET OCH KEDJAN

VARNING: Vidrör aldrig eller justera kedjan medan motorn körs. Sågkedjan är mycket vass; använd alltid skyddshandskar vid underhåll av kedjan. UPPMÄRKSAMMA: Vid byte av svärdet och kedjan, använd alltid den specificerade svärd- och kedjekombination i avsnittet “Rekommenderat svärd och kedja för denna stångsåg”. Demontering av slitet svärd och kedja (bild H)

1. Ta ut batteriet, låt stångsågen svalna och dra sedan

2. Lägg stångsågens tillbehör på sidan med

kedjedrevets skydd riktat uppåt.

3. Använd handskar. Använd kombinyckeln som

medföljer stångsågen, lossa svärdsmuttern moturs för att ta bort den från kedjedrevets skydd. Rengör kedjedrevets skydd med en torr trasa och spara den för återmontering.

4. Ta bort svärdet och kedjan från monteringsytan. Ta

bort den slitna kedjan från svärdet. UPPMÄRKSAMMA: Om det är svårt att ta bort svärdet och kedjan från monteringsytan, placera stångsågen riktad uppåt, med en hand som stöder svärdet, för att lossa på kedjespänningsskruven genom att vrida den moturs med den andra handen (bild I) och ta sedan bort svärdet med kedjan. UPPMÄRKSAMMA: Detta är ett bra tillfälle att inspektera drivkedjehjulet om det är mycket slitet. Montera nya svärdet och kedjan

1. Lägg den nya kedjan i en loop på en plan yta och räta

ut alla knutar (Fig. J).

2. Placera kedjedrivlänkarna i svärdsspåret.

K-1 Kedjedrivlänkar K-2 Svärdsskåra

3. Håll kedjan i positionen på svärdet och placera

loopen runt kuggen på stångsågen (bild K). UPPMÄRKSAMMA: Små riktningspilar är ingraverade i sågkedjan. En till riktningspil är gjuten i verktyget (bild L). När kedjan loopas på kedjehjulet se till att riktningspilarna på sågkedjan MOTSVARAR pilens riktning på verktyget. Om de riktas i motsatt riktning, vänd på sågkedjan och svärdmontaget (bild M). L-1 Utbuktningar för inriktning L-2 Kedjekrans L-3 Spänningsskruv L-4 Spänningsstift L-5 Svärdsöppning

4. Placera svärdet på monteringsytan genom att skjuta

svärdsöppningen över utbuktningarna för inriktning. Se till att spänningsstiftet är infört i det nedre hålet på svärdssvansen (bild L). UPPMÄRKSAMMA: Om det är svårt att föra in justeringsstiftet för kedjesträckning i hålet, justera spänningsskruven tills spänningsstiftet hamnar exakt i hålet.

5. Montera tillbaka skyddet för till kedjedrevet, sätt i

svärdsmuttern genom dess monteringshål och dra åt med kombinyckeln för att garantera att svärdet installerats på plats.

6. Spänn kedjan genom att följa sektionen

7. Håll upp svärdsspetsen och dra åt kedjeskyddets

svärdsmutter ordentligt. UPPMÄRKSAMMA: För att förlänga svärdets livslängd, vänd på svärdet emellanåt.

INSTÄLLNING AV KEDJESPÄNNINGEN

FÖRSIKTIGHET: Sågkedjan måste vara korrekt spänd innan sågen används.

1. Stanna motorn och ta bort batteripaketet innan

kedjespänningen justeras.

2. Lossa på svärdets mutter tills den kan vridas för

3. Håll svärdsspetsen uppåt och justera

spänningsskruven till följande punkter gäller (bild N): ◾ Kedjans svikt i mitten av svärdet är cirka: 1,3 mm (bild O) ◾ Använd handskar, se till att kedjan kan dras smidigt längs med svärdet med två fingrar.

4. När inställningen av kedjespänningen är klar, håll

svärdspetsen uppåt och dra år skyddets mutter. UPPMÄRKSAMMA: Om kedjans svikt i mitten av svärdet inte är runt 1,3 mm, justera kedjespänningen. SMÖRJNING AV DRIVENHETEN I SVÄRDET Svärdet har en drivenhet i spetsen. Den måste smörjas varje veckan med kedjeolja som appliceras i i smörjningshålet med en fettspruta (medföljer ej) för att förlänga svärdets livslängd (bild P). Vrid svärdet och kontrollera att smörjhålen och kedjespåret ar fria från föroreningar. P-1 Smörjhål P-2 Drivenhet i svärdsspetsen

TRANSPORT OCH FÖRVARING

1. Förvara inte eller transportera stångsågen när den är

igång. Ta alltid bort batteripaketet innan förvaring och transport.

2. Placera alltid svärdsskyddet på svärdet och kedjan

innan förvaring eller transport av stångsågens tillbehör. Var försiktig för att undvika de vassa tänderna på kedjan.

3. Rengör stångsågen noga innan förvaring. Förvara

stångsågen inomhus, på en torr plats som är låst och/eller inte kan kommas åt av barn och håll borta från frätande medel som t.ex. trädgårdskemikalier och vägsalt.

4. Om stångsågens tillbehör tas bort från motorenheten

och förvaras separat, montera ändlocket på tillbehörsaxeln för att undvika att smuts tränger in i kopplingen. Skydda miljön Kasta inte elektrisk utrustning, batteriladdare och batterier/ laddningsbara batterier i hushållssoporna!TILLBEHÖR FÖR STÅNGSÅG — PSX2500

Motorn kör inte. ◾ Batteripaketet är inte monterat på stångsågen. ◾ Montera batteripaketet i stångsågen. ◾ Ingen elektrisk kontakt mellan sågen och batteriet. ◾ Ta ut batteriet, kontrollera kontakterna och sätt sedan tillbaka batteripaketet. ◾ Batteripaketet är helt tömt. ◾ Ladda batteripaketet. ◾ Startspärren är inte intryckt innan avtryckaren trycks in. ◾ Tryck in startspärren och håll den nertryckt, tryck sedan in gasreglaget för att slå på stångsågen. ◾ Batteripaketet eller motorenheten är överhettad. ◾ Låt batteripaketet eller motorenheten svalna tills temperaturen sjunker under 67 °C. ◾ Sågkedjan är klämd i trät. ◾ Släpp upp gasreglaget, ta bort sågkedjan och svärdet från trät, starta sedan om stångsågen. ◾ Skräp i svärdsspåret. ◾ Tryck sågkedjan mot trät, flytta stångsågen fram och tillbaka för att lossa skräpet. ◾ Skräp i kedjedrevets skydd. ◾ Ta bort batteripaketet, ta sedan bort kedjedrevets kåpa och rensa bort skräpet.Motorn körs men kedjan roterar inte. ◾ Kedjan kuggar inte in i drivkedjehjulet. ◾ Ta bort batteripaketet och installera om kedjan, se till att drivlänkarna på kedjan är helt isatt i kedjehjulet.Stångsågen sågar inte korrekt ◾ Otillräcklig kedjespänning. ◾ Ta bort batteripaketet och justera kedjespänningen igen, följ avsnittet "INSTÄLLNING AV KEDJESPÄNNINGEN". ◾ Slö kedja. ◾ Överlåt kedjefräsning till en behörig servicetekniker. ◾ Kedjan installerad baklänges. ◾ Ta bort batteripaketet och montera tillbaka sågkedjan, följ avsnittet "BYTA SVÄRD OCH KEDJA". ◾ Sliten kedja. ◾ Ta bort batteripaketet och byt ut kedjan, följ avsnittet "BYTA SVÄRD OCH KEDJA". ◾ Torr eller kraftigt sträckt kedja. ◾ Kontrollera oljenivån. Fyll på oljebehållaren om så behövs. ◾ Kedjan är inte i svärdsspåren. ◾ Ta bort batteripaketet och montera tillbaka sågkedjan, följ avsnittet "BYTA SVÄRD OCH KEDJA".Svärdet och kedjan körs het och ryker. ◾ Kontrollera kedjespänningens åtdragningsförhållande. ◾ Ta bort batteripaketet och justera sågkedjans spänning igen, följ avsnittet "INSTÄLLNING AV KEDJESPÄNNINGEN". ◾ Kedjeoljetanken är tom. ◾ Fylla på svärd och kedja med smörjmedel. ◾ Skräp i svärdsspåret. ◾ Rensa bort skräp från spåret. GARANTI EGO GARANTIPOLICY Besök webbsidan egopowerplus.com för fullständiga villkor för EGO garantipolicy.VARSISAHALISÄOSA — PSX250092
