NÁVOD NA OBSLUHU PSX2500 EGO

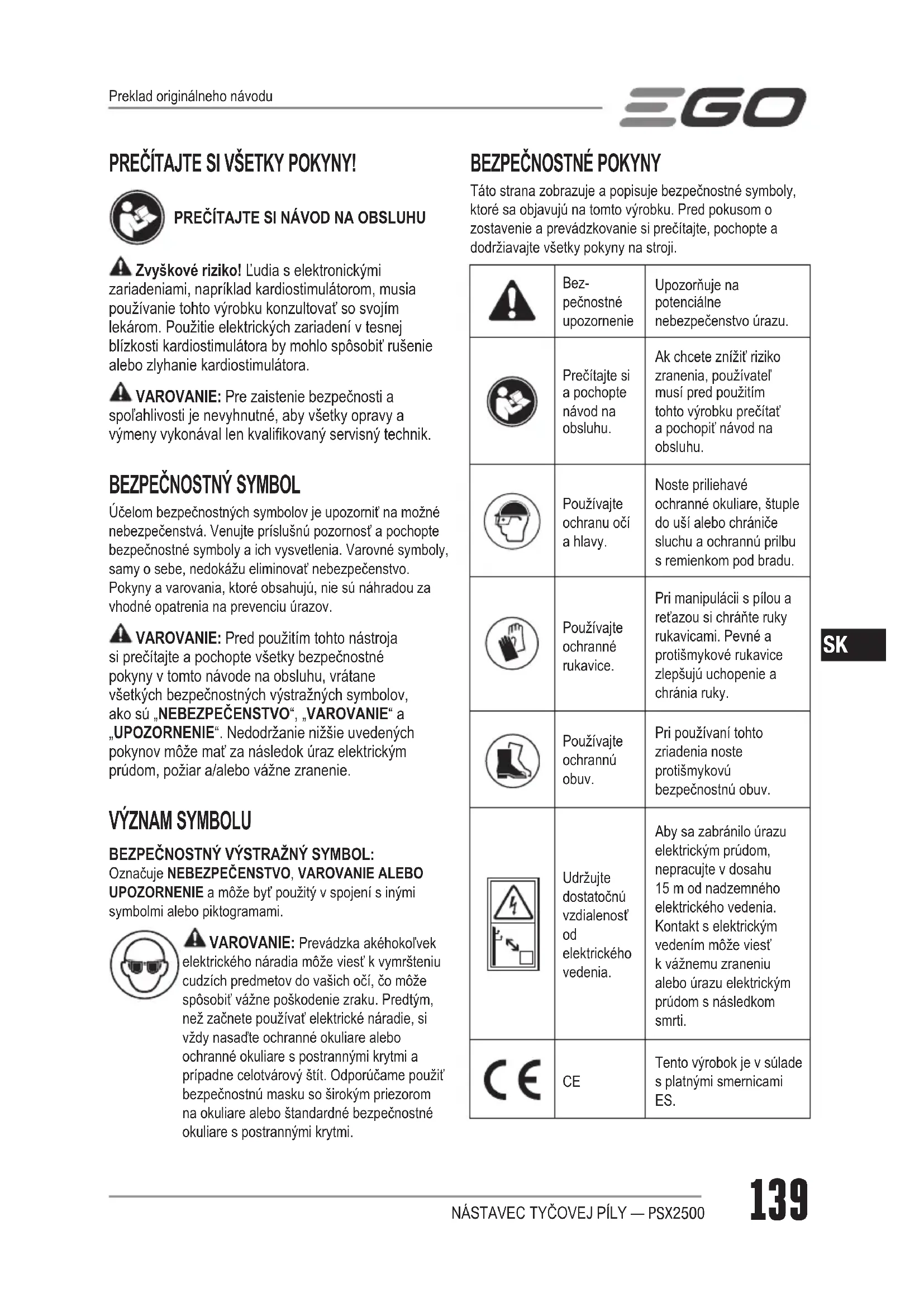

PREČÍTAJTE SI VŠETKY POKYNY! PREČÍTAJTE SI NÁVOD NA OBSLUHU Zvyškové riziko! Ľudia s elektronickými zariadeniami, napríklad kardiostimulátorom, musia používanie tohto výrobku konzultovať so svojím lekárom. Použitie elektrických zariadení v tesnej blízkosti kardiostimulátora by mohlo spôsobiť rušenie alebo zlyhanie kardiostimulátora. VAROVANIE: Pre zaistenie bezpečnosti a spoľahlivosti je nevyhnutné, aby všetky opravy a výmeny vykonával len kvalikovaný servisný technik.

Účelom bezpečnostných symbolov je upozorniť na možné nebezpečenstvá. Venujte príslušnú pozornosť a pochopte bezpečnostné symboly a ich vysvetlenia. Varovné symboly, samy o sebe, nedokážu eliminovať nebezpečenstvo. Pokyny a varovania, ktoré obsahujú, nie sú náhradou za vhodné opatrenia na prevenciu úrazov. VAROVANIE: Pred použitím tohto nástroja si prečítajte a pochopte všetky bezpečnostné pokyny v tomto návode na obsluhu, vrátane všetkých bezpečnostných výstražných symbolov, ako sú „NEBEZPEČENSTVO“, „VAROVANIE“ a „UPOZORNENIE“. Nedodržanie nižšie uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie.

BEZPEČNOSTNÝ VÝSTRAŽNÝ SYMBOL: Označuje NEBEZPEČENSTVO, VAROVANIE ALEBO UPOZORNENIE a môže byť použitý v spojení s inými symbolmi alebo piktogramami. VAROVANIE: Prevádzka akéhokoľvek elektrického náradia môže viesť k vymršteniu cudzích predmetov do vašich očí, čo môže spôsobiť vážne poškodenie zraku. Predtým, než začnete používať elektrické náradie, si vždy nasaďte ochranné okuliare alebo ochranné okuliare s postrannými krytmi a prípadne celotvárový štít. Odporúčame použiť bezpečnostnú masku so širokým priezorom na okuliare alebo štandardné bezpečnostné okuliare s postrannými krytmi.

Táto strana zobrazuje a popisuje bezpečnostné symboly, ktoré sa objavujú na tomto výrobku. Pred pokusom o zostavenie a prevádzkovanie si prečítajte, pochopte a dodržiavajte všetky pokyny na stroji. Bez- pečnostné upozornenie Upozorňuje na potenciálne nebezpečenstvo úrazu. Prečítajte si a pochopte návod na obsluhu. Ak chcete znížiť riziko zranenia, používateľ musí pred použitím tohto výrobku prečítať a pochopiť návod na obsluhu. Používajte ochranu očí a hlavy. Noste priliehavé ochranné okuliare, štuple do uší alebo chrániče sluchu a ochrannú prilbu s remienkom pod bradu. Používajte ochranné rukavice. Pri manipulácii s pílou a reťazou si chráňte ruky rukavicami. Pevné a protišmykové rukavice zlepšujú uchopenie a chránia ruky. Používajte ochrannú obuv. Pri používaní tohto zriadenia noste protišmykovú bezpečnostnú obuv. Udržujte dostatočnú vzdialenosť

elektrického vedenia. Aby sa zabránilo úrazu elektrickým prúdom, nepracujte v dosahu 15 m od nadzemného elektrického vedenia. Kontakt s elektrickým vedením môže viesť k vážnemu zraneniu alebo úrazu elektrickým prúdom s následkom smrti.

Tento výrobok je v súlade s platnými smernicami ES. Preklad originálneho návoduNÁSTAVEC TYČOVEJ PÍLY — PSX2500140

WEEE Odpadové elektrické výrobky sa nesmú likvidovať spolu s domovým odpadom. Odovzdajte do autorizovaného recyklačného strediska.

Hluk Garantovaná hladina akustického výkonu. Emisie hluku do prostredia sú podľa smernice Európskeho spoločenstva.V Volt Napätiemm Milimeter Dĺžka alebo veľkosťcm Centimeter Dĺžka alebo veľkosťkg Kilogram Hmotnosť

Rýchlosť bez zaťaženiaRýchlosť otáčania, bez záťaže... /min Za minútu Otáčky za minútuJednos-merný prúdTyp alebo charakteristika prúdu

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY

VAROVANIE! Pri používaní elektrických záhradníckych zariadení sa musia vždy dodržiavať základné bezpečnostné opatrenia pre zníženie rizika vzniku požiaru, úrazu elektrickým prúdom alebo poranenia osôb, vrátane nasledujúcich: PRED POUŽITÍM SI POZORNE PREČÍTAJTE ODLOŽTE SI PRE BUDÚCU POTREBU NEBEZPEČENSTVO! Nepracujte v blízkosti elektrického vedenia. Prístroj nebol navrhnutý tak, aby poskytoval ochranu pred úrazom elektrickým prúdom v prípade kontaktu s nadzemným elektrickým vedením. Zoznámte sa s miestnymi predpismi pre bezpečné vzdialenosti od nadzemného elektrického vedenia a zaistite, aby pred zapnutím nástroja bola pracovná poloha bezpečná a zabezpečená.

BEZPEČNOSTNÉ UPOZORNENIA PRE TYČOVÚ

PÍLU ◾ Ak je tyčová píla spustená, udržujte všetky časti tela v bezpečnej vzdialenosti od reťaze píly. Než tyčovú pílu spustíte, skontrolujte, že sa reťaz ničoho nedotýka. Chvíľka nepozornosti pri práci s tyčovou pílou môže spôsobiť zachytenie oblečenia alebo časti tela do reťaze. ◾ Zabráňte nechcenému kontaktu s vypnutou reťazou píly alebo koľajničkami vodiacej lišty. Môžu byť veľmi ostré. Pri manipulácii s tyčovou pílou, reťazou píly alebo vodiacou lištou vždy používajte rukavice a dlhé nohavice alebo kožené chrániče nohavíc. ◾ Vždy držte tyčovú pílu jednou rukou na zadnej rukoväti a druhou rukou na prednej rukoväti. Ovládanie len jednou rukou môže mať za následok vážne zranenie obsluhy, pomocníkov a/alebo okolitých osôb. ◾ Elektrické náradie držte len za izolované rukoväte, pretože reťaz píly môže prísť do kontaktu so skrytým vedením. Reťaz píly, ktorá prišla do kontaktu s vedením pod elektrickým prúdom, môže nabiť kovové časti elektrického náradia a spôsobiť používateľovi úraz elektrickým prúdom. ◾ Používajte ochranné okuliare a ochranu sluchu. Odporúčame používať ďalšie ochranné pomôcky hlavy, rúk, nôh a chodidiel. Vhodný ochranný odev znižuje možnosť zranenia spôsobeného odletujúcimi úlomkami alebo náhodným kontaktom s reťazou píly. ◾ Nepracujte s tyčovou pílou na strome. Používanie tyčovej píly na strome môže viesť k úrazu. ◾ Vždy udržiavajte správny postoj a používajte tyčovú pílu len vtedy, keď stojíte na pevnom, bezpečnom a rovnom povrchu. Šmykľavé alebo nestabilné povrchy, ako sú rebríky, môžu spôsobiť stratu rovnováhy alebo kontroly nad tyčovou pílou. ◾ Nikdy nepoužívajte tyčovú pílu, ktorá je poškodená alebo nesprávne nastavená, alebo ak nie je úplne a bezpečne nainštalovaná. Uistite sa, že po uvoľnení vypínača sa reťaz zastaví. ◾ Skontrolujte obrobok určený na pílenie, či sa na ňom nenachádzajú klince, drôty alebo iné cudzie predmety. ◾ Pri rezaní napnutého konára dávajte pozor na spätný náraz. Po uvoľnení napätia vo vláknach dreva, môže napnutá vetva zasiahnuť používateľa a/alebo dostať tyčovú pílu mimo kontroly. ◾ Pri rezaní kríkov a mladých stromčekov buďte mimoriadne opatrní. Reťazová píla môže zachytiť drobný materiál a vymrštiť ho smerom k vám alebo vás vyviesť z rovnováhy.NÁSTAVEC TYČOVEJ PÍLY — PSX2500

◾ Agresívne alebo násilné pílenie, či nesprávne používanie tyčovej píly môže spôsobiť predčasné opotrebenie lišty, reťaze a/alebo ozubeného kolesa, ako aj roztrhnutie reťaze alebo poškodenie lišty, čo môže viesť k spätnému nárazu, vymršteniu reťaze alebo materiálu. ◾ Nikdy nepoužívajte vodiacu lištu ako páku. Ohnutá vodiaca lišta môže spôsobiť predčasné opotrebovanie lišty, reťaze a/alebo ozubeného kolesa, ako aj roztrhnutie reťaze alebo poškodenie lišty, čo môže viesť k spätnému nárazu, vymršteniu reťaze alebo materiálu. ◾ Tyčovú pílu držte obomi rukami na rukovätiach s vypnutou tyčovou pílou. Pri preprave alebo skladovaní tyčovej píly vždy nasaďte kryt vodiacej lišty. Správna manipulácia s tyčovou pílou zníži pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly. ◾ Neodstraňujte rezaný materiál, alebo ho nepridržiavajte, keď sú lišty v pohybe. Uistite sa, že vypínač je vypnutý pri odstraňovaní zaseknutého materiálu. Reťaz píly pokračuje v pohybe po vypnutí vypínača. Chvíľková nepozornosť pri práci s tyčovou pílou môže mať za následok vážne zranenie. ◾ Dodržujte pokyny pre mazanie, napnutie reťaze a výmenu príslušenstva. Nesprávne napnutá alebo namazaná reťaz sa môže pretrhnúť alebo zvýšiť riziko spätného nárazu. Udržujte ostrie nabrúsené a čisté pre najlepší výkon a zníženie rizika poranenia. ◾ Udržujte rukoväte suché, čisté, bez oleja a mastnoty. Mastné, naolejované rukoväte sú klzké a môžu spôsobiť stratu kontroly. ◾ Režte iba drevo. Nepoužívajte tyčovú pílu na účely, pre ktoré nie je určená. Napríklad nepoužívajte tyčovú pílu na pílenie plastu, muriva alebo stavebných materiálov, ktoré nie sú z dreva. Používanie tyčovej píly na iné účely, ako je určené, môže viesť k nebezpečným situáciám. ◾ Nepoužívajte tyčovú pílu za nepriaznivých poveternostných podmienok, najmä ak existuje nebezpečenstvo blesku. Tým sa znižuje riziko úderu bleskom. ◾ Zastavte motor a vyberte akumulátor vždy, keď opúšťate nástroj. ◾ Vypnuté spotrebiče skladujte v interiéri. Keď nástroje nepoužívate, skladujte ich vo vnútri na suchom, vyvýšenom a prípadne uzamknutom mieste s odstráneným akumulátorom mimo dosahu detí. ◾ Skontrolujte poškodené diely. Pred ďalším používaním výrobku musí byť chránič alebo iná časť, ktorá je poškodená, starostlivo skontrolovaná na správnu funkciu a plnenie jej zamýšľaného účelu. Skontrolujte vyrovnanie pohyblivých častí, pripojenie pohyblivých častí, poškodenie jednotlivých dielov, montáž a akékoľvek iné okolnosti, ktoré môžu mať vplyv na prevádzku nástroja. Chránič alebo iná časť, ktorá je poškodená, musí byť správne opravená alebo vymenená v autorizovanom servisnom stredisku, pokiaľ nie je uvedené inak v tejto príručke. ĎALŠIE BEZPEČNOSTNÉ POKYNY PRE PÍLU

◾ Nedobíjajte akumulátor v daždi alebo vo vlhkom prostredí. ◾ Pred likvidáciou musí byť akumulátor odstránený zo spotrebiča. ◾ Batérie likvidujte bezpečným spôsobom. ◾ Batérie nevyhadzujte do ohňa. Články môžu explodovať. Pozrite si miestne vyhlášky so špeciálnymi pokynmi na likvidáciu. ◾ Neotvárajte alebo nepoškodzujte batérie. Uvoľnený elektrolyt je žieravina a môže spôsobiť poškodenie očí alebo kože. Môže byť toxická pri požití. UPOZORNENIE! Elektrolyt je zriedená kyselina sírová, ktorá je škodlivá pre pokožku a oči. Je elektricky vodivá a korozívna. ◾ Pri manipulácii s batériami buďte opatrní, aby nedošlo ku skratovaniu batérie vodivými materiálmi, ako sú prstene, náramky a kľúče. Batérie alebo vodiče sa môžu prehriať a spôsobiť popáleniny. ◾ Náradie na akumulátory nemusia byť zapojené do elektrickej zásuvky; preto sú vždy v prevádzkovom stave. Buďte si vedomí možných rizík, aj keď sa nástroj nepoužíva. Buďte opatrní pri vykonávaní údržby alebo servisu. ◾ Pred servisom, čistením alebo odstraňovaním materiálu z nástroja vyberte akumulátor. ◾ Náhradné diely - Pri opravách používajte výhradne originálne náhradné diely spoločnosti EGO. Použitie iného príslušenstva alebo prídavného zariadenia môže zvýšiť riziko poranenia. ◾ Neumývajte s hadicou; zabráňte tomu, aby sa voda dostala do motora a elektrických prípojok. ◾ Ak sa vyskytnú situácie, ktoré nie sú zahrnuté v tomto návode, dávajte pozor a použite zdravý úsudok. Obráťte sa na servisné stredisko EGO pre pomoc. ◾ Odložte si tieto pokyny. Používajte ich často a používajte ich tiež na poučenie ostatných, ktorí môžu tento nástroj používať.NÁSTAVEC TYČOVEJ PÍLY — PSX2500142

◾ Ak požičiate tento nástroj niekomu inému, požičajte mu aj tieto pokyny, aby sa zabránilo zneužitiu výrobku a prípadným zraneniam. ◾ Používajte iba s akumulátormi a nabíjačkami, ktoré sú uvedené na obr. A2.

PRAVIDLÁ. TECHNICKÉ ÚDAJE Dĺžka vodiacej lišty 250 mmVýška reťaze 3/8"(9,5 mm)Meradlo lišty 1,1 mmTyp reťaze píly AC1000/AC1001Typ vodiacej lišty AG1000/AG1001Objem olejovej nádrže reťaze 150 mlOdporúčaná prevádzková teplota - 10°C ~ 40°COdporúčaná skladovacia teplota - 20°C ~ 70°CHmotnosť (s krytom reťaze) 2,0 kgNameraná hladina akustického výkonu L

98.54 dB(A) K=2.3 dB(A)Hladina akustického tlaku na uši obsluhy L

85 dB(A) K=2.5 dB(A)Garantovaná hladina akustického výkonu L (meraná podľa 2000/14/ES)101 dB(A)Ohodnotenie vibrácií a

Predná rukoväť1.2 m/s

◾ Vyššie uvedené parametre sú testované a merané s nástrojom vybaveným pohonnou tyčou PPX1000. ◾ Deklarovaná celková hodnota vibrácií bola meraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na vzájomné porovnanie jednotlivých náradí. ◾ Uvádzaná celková hodnota vibrácie sa môže použiť aj na predbežný odhad expozície. POZNÁMKA: Emisia vibrácií pri skutočnom používaní náradia sa môže odlišovať od deklarovanej hodnoty, pri akej sa nástroj používa; Za účelom ochrany obsluhy má používateľ v skutočných podmienkach použitia nosiť rukavice a ochranu sluchu. OBSAH BALENIA (OBR. A1) Odporúčaná lišta a reťaz pro túto tyčovú píluNÁZOV DIELU ČÍSLO MODELUVodiaca lišta AG1000/AG1001Reťaz píly AC1000/AC1001 POPIS ZOZNÁMTE SA S NÁSTAVCOM TYČOVEJ PÍLY (obr. A1) 1. Reťaz píly2. Vodiaca lišta3. Hriadeľ4. Uzáver olejovej nádrže5. Olejová nádrž6. Kryt ozubeného kolesa7. Napínacia skrutka8. Oporné hroty9. Matica lišty10. Kryt reťaze MONTÁŽ VAROVANIE: Ak akýkoľvek diel chýba, alebo je poškodený, nepoužívajte tento výrobok, kým nie sú vymenené diely. Ak používate tento výrobok s poškodenými alebo chýbajúcimi časťami, môže dôjsť k vážnemu zraneniu. VAROVANIE: Nepokúšajte sa upravovať tento výrobok alebo vytvoriť príslušenstvo, ktoré nie je odporúčané pre použitie s touto tyčovou pílou. Každá takáto zmena alebo modikácia sa považuje za zneužitie a môže spôsobiť nebezpečný stav, ktorý vedie k možnému vážnemu zraneniu. PRIPOJENIE NÁSTAVCA TYČOVEJ PÍLY NA

TELESKOPICKÚ POHONNÚ TYČ

Tento nástavec tyčovej píly je určený na použitie s EGO 56 V lítium-iónovou teleskopickou pohonnou tyčou PPX1000.Pozrite si časť „PRIPOJENIE TELESKOPICKEJ POHONNEJ TYČE“ v návode na obsluhu pohonnej tyče PPX1000. VAROVANIE: Nezaistenie nástavca a pohonnej tyče podľa vyššie uvedených pokynov môže mať za následok vážne zranenie alebo smrť.NÁSTAVEC TYČOVEJ PÍLY — PSX2500

VAROVANIE: Nikdy nepripájajte alebo neupravujte nástavec, keď pohonná hlava beží, alebo je nainštalovaný akumulátor. Neschopnosť zastaviť motor a vybrať akumulátor môže spôsobiť vážne zranenie. OBSLUHA NEBEZPEČENSTVO: Nikdy nerežte v blízkosti elektrického vedenia, elektrických káblov alebo iných elektrických zdrojov. Ak sa lišta a reťaz zaseknú na nejakom elektrickom kábli alebo vedení, NEDOTÝKAJTE SA TYČE , REŤAZE ALEBO HLINÍKOVEJ TYČE! MÔŽU SA STAŤ ELEKTRICKY VODIVÝMI A VEĽMI NEBEZPEČNÝMI. Držte ďalej tyčovú pílu za izolovanú zadnú rukoväť alebo ju bezpečným spôsobom položte dole a smerom od vás. Pred pokusom o uvoľnenie lišty a reťaze z vedenia alebo kábla odpojte elektrické napájanie poškodeného vedenia alebo kábla. Kontakt s lištou, reťazou, inými vodivými časťami tyčovej píly, alebo živými elektrickými vodičmi či vedením môže mať za následok vážne zranenie alebo smrť elektrickým prúdom. VAROVANIE: Nedovoľte, aby dlhodobá skúsenosť práce s týmto výrobkom spôsobila vašu neopatrnosť. Pamätajte na to, že aj chvíľková neopatrnosť stačí na to, aby spôsobila vážny úraz. VAROVANIE: Vždy používajte ochranu zraku spolu s chráničmi sluchu. Ak tak neurobíte, môže dôjsť k vymršteniu predmetov do očí a k ďalším možným vážnym zraneniam. Pred každým použitím skontrolujte, či na zariadení nie sú poškodené, chýbajúce alebo uvoľnené časti, napríklad skrutky, matice, závity, uzávery atď. Bezpečne utiahnite všetky upevňovacie prvky a uzávery a nepoužívajte tento výrobok, kým nebudú vymenené všetky chýbajúce alebo poškodené diely. VAROVANIE: Aby nedošlo k vážnemu zraneniu, tak pred vykonávaním údržby, čistením, výmenou príslušenstva alebo odstraňovaním materiálu z prístroja vyberte akumulátor z náradia. POUŽITIE Tento výrobok môžete použiť na nižšie uvedené účely: ◾ Odvetvovanie ◾ Prerezávanie POZNÁMKA: Náradie sa musí používať v súlade s účelom použitia. Každé iné použitie sa považuje za prípad nevhodného použitia. DOPLNENIE OLEJOVEJ NÁDRŽE MAZIVOM PRE LIŠTU A REŤAZ (obr. B) VAROVANIE: Nefajčite ani nepoužívajte oheň alebo plameň v blízkosti oleja alebo tyčovej píly. Olej sa môže rozliať a spôsobiť požiar. POZNÁMKA: Pri kúpe nie je olej v tyčovej píle. Je nevyhnutné, aby ste pred použitím naplnili nádrž reťazovým olejom. Životnosť reťaze a rezný výkon závisia od optimálneho mazania. Reťaz je počas používania automaticky mazaná olejom. Pri práci vždy dávajte pozor na hladinu mazacieho oleja a podľa potreby nádrž včas doplňte. 1. Vyberte akumulátor z pohonnej hlavy.2. Vyčistite veko olejovej nádrže a jej okolie, aby sa žiadna špina nedostala do olejovej nádrže.3. Dajte nástavec tyčovej píly do vzpriamenej polohy a otočte veko olejovej nádrže proti smeru hodinových ručičiek pre odskrutkovanie.4. Opatrne nalejte reťazový olej do nádrže až po hrdlo nádrže. Divejte pozor, aby ste nevyliali olej z otvoru. Utrite prebytočný olej a zatvorte veko olejovej nádrže. POZNÁMKA: Pomer prietoku oleja je možné upraviť otáčaním nastavovacej skrutky proti smeru hodinových ručičiek, aby ste zvýšili výstup oleja, v smere hodinových ručičiek, aby ste znížili výstup oleja (obr. B). B-1 Nastavovacia skrutka POZNÁMKA: Nepoužívajte špinavé, používané alebo iné kontaminované oleje. Môže dôjsť k poškodeniu lišty alebo reťaze. PRÍPRAVA NA REZANIE (obr. C) Pozrite si „Dôležité bezpečnostné pokyny“ vyššie v tejto príručke pre príslušné bezpečnostné vybavenie. ◾ Zdvihnite hrot vodiacej lišty pre kontrolu akéhokoľvek previsu reťaze. Reťaz je správne napnutá, ak nie je na spodnej strane vodiacej lišty žiaden priestor a reťaz prilieha, ale zároveň sa otáča bez zasekávania. V prípade, že napnutie vyžaduje úpravu, pozrite „VÝMENA LIŠTY A REŤAZE“ v časti ÚDRŽBA tejto príručky pre nastavovacie pokyny. ◾ Pred použitím skontrolujte napnutie zatváracej skrutky. Ak je uvoľnená, pevne dotiahnite zatváraciu skrutku v smere hodinových ručičiek. ◾ Skontrolujte ostrosť rezných zubov na reťazi a uistite sa, že reťaz je dobre namazaná.NÁSTAVEC TYČOVEJ PÍLY — PSX2500144

◾ Noste protišmykové rukavice s cieľom maximalizovať uchopenie a ochranu. Nikdy nestojte priamo pod orezávaným konárom. Uistite sa, že máte bezpečný a vyvážený postoj. Dajte si pozor na prekážky, ako sú pne, korene a priekopy, ktoré by mohli spôsobiť vaše potknutie alebo zakopnutie. ◾ Udržujte správne uchopenie na prístroji vždy, keď je motor v chode. Držte prístroj obomi rukami. Postupujte podľa pokynov v časti „DRŽANIE TELESKOPICKEJ POHONNEJ TYČE“ v návode na obsluhu PPX1000. ◾ Pre bezpečnejšie a lepšie používanie si dajte ramenný popruh cez rameno. Upravte ramenný popruh do pohodlnej pracovnej polohy. Postupujte podľa pokynov v časti “MONTÁŽ RAMENNÉHO POPRUHU” v návode na obsluhu PPX1000 pre upevnenie ramenného popruhu na pohonnú tyč. VAROVANIE: Ramenný popruh má takisto rýchlovypínací mechanizmus pre nebezpečné situácie. Ak dôjde k núdzovej situácii, ihneď si popruh odopnite zo svojho ramena bez ohľadu na to, akým spôsobom je popruh pripnutý.

ZAPNUTIE/VYPNUTIE NÁSTROJA

Pozrite si časť „ZAPNUTIE/VYPNUTIE POHONNEJ TYČE“ v návode na obsluhu pohonnej tyče PPX1000. ZÁKLADNÝ POSTUP REZANIA (obr. D a E) Aby nedošlo k poškodeniu kôry stromu či kríka, postupujte podľa nasledujúcich krokov. Nepoužívajte pohyb vpred a vzad pri rezaní.1. Urobte plytký prvý rez (1/4 priemeru konára) zospodu konára v blízkosti hlavného konára alebo kmeňa.2. Urobte druhý rez z hornej strany konára nad prvým rezom. Pokračujte v reze cez konár do jeho oddelenia od stromu. Pripravte sa na vyváženie hmotnosti nástroja, keď konár odpadne.3. Urobte konečné odrezanie tesne pri kmeni. POZNÁMKA: Pre druhý a posledný rez (z hornej časti konára) pridržte oporné hroty proti odrezávanému konáru (obr. E). Pomôže to uchytiť konár a zjednoduší sa rez s ľahkým tlakom smerom dole. Ak robíte rez nasilu, môže dôjsť k poškodeniu lišty, reťaze alebo motora.

4. Uvoľnite vypínač na pohonnej hlave po dokončení rezu.

POZNÁMKA: Nedodržanie správneho postupu rezania bude mať za následok zaseknutie alebo uviaznutie lišty a reťaze v konári. Ak k tomu dôjde: 1. Zastavte motor a vyberte akumulátor.2. V prípade, že konár môže byť dosiahnutý zo zeme, zdvihnite konár a držte pílu. To by malo uvoľniť „zovretie“ a oslobodiť pílu.3. V prípade, že píla je ďalej uviaznutá, zavolajte profesionálnu pomoc. ODVETVOVANIE A PREREZÁVANIE (obr. F) Tento nástavec tyčovej píly je určený na orezávanie vetvičiek a konárov až do priemeru 20 cm. Pre dosiahnutie najlepších výsledkov dodržujte nasledujúce opatrenia.1. Naplánujte rez opatrne. Dávajte pozor na smer, v ktorom bude konár padať. VAROVANIE: Konáre môžu padať do nečakaných smerov. Nestojte priamo pod rezaným konárom. 2. Najtypickejšie rezanie je umiestniť nástroj pod uhlom 60 ° alebo menším. Keď sa uhol hriadeľa tyčovej píly k zemi zvyšuje, náročnosť vykonania prvého rezu (zo spodnej časti) sa zvyšuje.3. Odstráňte dlhé konáre v niekoľkých etapách.4. Najskôr odrežte spodné konáre, aby horné konáre mali väčší priestor na pád.5. Pracujte pomaly, držte obe ruky na píle s pevným úchopom. Udržujte bezpečný postoj a rovnováhu.6. Nerežte z rebríka; je to veľmi nebezpečné. Nechajte takéto práce na profesionálov.7. Nerobte vyrovnávací rez vedľa hlavného konára alebo kmeňa, ak ste neodrezali väčšinu konára pre zníženie hmotnosti. Správne postupy rezania zabránia odstraňovaniu kôry z hlavného kmeňa.8. Nepoužívajte tyčovú pílu na výrub alebo ako oporu.9. Aby sa zabránilo zásahu elektrickým prúdom, nepracujte vo vzdialenosti do 15 m od nadzemného elektrického vedenia a okolostojace osoby udržujte vo vzdialenosti aspoň 15 m. ÚDRŽBA VAROVANIE: Pred kontrolou, čistením alebo údržbou prístroja zastavte motor, počkajte, kým sa všetky pohyblivé diely zastavia a vyberte akumulátor. Nedodržanie týchto pokynov môže viesť k vážnemu zraneniu alebo poškodeniu majetku. VAROVANIE: Pri údržbe používajte iba identické náhradné diely. Použitie iných častí môže vyvolať nebezpečenstvo, alebo spôsobiť poškodenie výrobku. Pre zaistenie bezpečnosti a spoľahlivosti musí všetky opravy, okrem položiek uvedených v tomto návode na údržbu, vykonávať kvalikovaný servisný technik.NÁSTAVEC TYČOVEJ PÍLY — PSX2500

Na čistenie plastových dielov nepoužívajte rozpúšťadlá. Väčšina plastov je náchylná na poškodenie rôznymi typmi komerčných rozpúšťadiel a môžu sa poškodiť, ak sa rozpúšťadlá použijú. Použite čisté handry na odstránenie nečistôt, prachu, oleja, maziva atď.

◾ Po každom použití vyberte akumulátor a odstráňte nečistoty z reťaze a vodiacej lišty použitím mäkkej kefy. Utrite povrch tyčovej píly čistou handričkou navlhčenou v slabom mydlovom roztoku. ◾ Zložte kryt ozubeného kolesa a potom použite mäkkú kefu na odstránenie nečistôt z vodiacej lišty, reťaze píly, ozubeného kolesa a krytu ozubeného kolesa. ◾ Pri výmene reťaze vždy odstráňte drevnú štiepku, piliny a nečistoty z drážky vodiacej lišty. ◾ Skontrolujte skriňu motora vo vnútri cez chladiace otvory a každé dva týždne nečistoty odstráňte (obr. G). POZNÁMKA: Nepoužívajte žiadne silné čistiace prostriedky na plastový kryt alebo rukoväť. Môžu sa poškodiť určitými aromatickými olejmi, ako je borovica a citrón. VÝMENA LIŠTY A REŤAZE VAROVANIE: Nikdy sa nedotýkajte ani neprestavujte reťaz, keď je zapnutý motor. Reťaz píly je veľmi ostrá. Pri vykonávaní údržby na reťazi používajte vždy ochranné rukavice. POZNÁMKA: Pri výmene vodiacej lišty a reťaze vždy používajte určenú kombináciu lišty a reťaze uvedenú v časti „Odporúčaná lišta a reťaz pre túto tyčovú pílu“. Demontáž opotrebovanej lišty a reťaze (obr. H)

1. Vyberte batériu, nechajte pílu vychladnúť a utiahnite

uzáver olejovej nádrže.

3. Používajte rukavice. Pomocou kombinovaného kľúča

dodávaného s pohonnou tyčou uvoľnite maticu tyče proti smeru hodinových ručičiek a vyberte ju z krytu reťazového kolesa. Očistite kryt ozubeného kolesa suchou handrou a odložte ho na opätovnú montáž.

4. Odstráňte lištu a reťaz z montážnej plochy. Odstráňte

opotrebovanú reťaz z lišty. POZNÁMKA: Ak je náročné demontovať lištu a reťaz z montážnej plochy, umiestnite tyčovú pílu do zvislej polohy s jednou rukou podopierajúcou lištu a druhou rukou uvoľnite v smere hodinových ručičiek napínaciu skrutku (obr. I) a potom vyberte lištu s reťazou. POZNÁMKA: To je správny čas na kontrolu nadmerného opotrebenia alebo poškodenia hnacieho ozubeného kolesa. Montáž novej lišty a reťaze

1. Uložte novú reťaz do slučky na rovnú plochu

a vyrovnajte prípadné zalomenia (obr. J).

slučku okolo ozubeného kolesa tyčovej píly (obr. K). POZNÁMKA: V reťazi sú vyryté malé smerové šípky. Ďalšia smerová šípka je vytvarovaná do telesa nástroja (obr. L). Pri nahadzovaní reťaze na ozubené koleso sa uistite, že smer šípok na reťazi ZODPOVEDÁ smeru šípky na telese nástroja. Ak smerujú proti sebe, otočte zostavu reťaze píly a vodiacej lišty (obr. M). L-1 Zarovnávacie výklenky L-2 Ozubené koleso L-3 Napínacia skrutka L-4 Napínací čap L-5 Otvor vodiacej lišty

4. Umiestnite vodiacu lištu na montážny povrch

posúvaním štrbiny vodiacej lišty cez vyrovnávacie výklenky, pokým napínací čap nezapadne do dolného otvoru na konci lišty (obr. L). POZNÁMKA: V prípade, že je náročné vložiť napínací čap do otvoru, upravte správne nastavenie napínacej skrutky, pokiaľ sa napínací čap nenachádza presne v otvore.

6. Upravte napnutie reťaze podľa časti „NASTAVENIE

krytu ozubeného kolesa. POZNÁMKA: Ak chcete predĺžiť životnosť lišty, občas ju obráťte.NÁSTAVEC TYČOVEJ PÍLY — PSX2500146

UPOZORNENIE: Reťaz musí byť správne napnutá pred použitím.

1. Pred nastavovaním napnutia reťaze zastavte motor

a vyberte akumulátor.

kým nebudú platiť nasledujúce body (obr. N): ◾ Previs reťaze v strede lišty je približne: 1,3 mm (obr. O). ◾ Použite rukavice a uistite sa, že reťaz je možné hladko potiahnuť pozdĺž tyče dvoma prstami.

LIŠTE Vodiaca lišta má na svojom hrote ozubené koleso. Musí sa každý týždeň mazať reťazovým olejom vstreknutým do mazacieho otvoru mazacou striekačkou (nie je súčasťou dodávky) na predlženie životnosti vodiacej lišty (obr. P). Otočte vodiacu lištu a skontrolujte, či sú mazacie otvory a drážka reťaze čisté. P-1 Otvor na mazanie P-2 Ozubené koliesko v hrote vodiacej lišty

ak je zapnutý motor. Pred skladovaním alebo prepravou vždy vyberte akumulátor.

2. Pred skladovaním alebo prepravou tyčovej píly

Tyčovú pílu skladujte v interiéri, na suchom a zamknutom mieste, ktoré je mimo dosahu detí. Uchovávajte v bezpečnej vzdialenosti od korozívnych látok, ako sú chemické látky a rozmrazovacie soli.

4. Ak je nástavec tyčovej píly odpojený od pohonnej

Motor nebeží. ◾ K tyčovej píle nie je pripojený akumulátor. ◾ Pripojte akumulátor k tyčovej píle. ◾ Medzi pílou a akumulátorom nie je elektrický kontakt. ◾ Vyberte akumulátor, skontrolujte kontakty a akumulátor nainštalujte naspäť. ◾ Akumulátor je vybitý. ◾ Nabite akumulátor. ◾ Pred stlačením vypínača ste nestlačili tlačidlo odomknutia. ◾ Pre zapnutie tyčovej píly zatlačte poistnú páčku a podržte ju, potom stlačte vypínač. ◾ Akumulátor alebo pohonná hlava sú príliš horúce. ◾ Nechajte akumulátor alebo pohonnú hlavu vychladnúť, kým teplota neklesne pod 67 °C. ◾ Reťaz píly je zaseknutá v dreve. ◾ Uvoľnite vypínač; vytiahnite reťaz píly a vodiacu lištu z dreva, potom tyčovú pílu znovu zapnite. ◾ Špina v drážke lišty. ◾ Zatlačte tyčovú pílu proti drevu. Zatraste pílou hore dolu, aby ste sa zbavili úlomkov. ◾ Nečistoty v kryte ozubeného kolesa. ◾ Vyberte akumulátor, potom odstráňte kryt ozubeného kolesa a vyčistite špinu.Motor beží, ale reťaz sa neotáča. ◾ Reťaz nezapadá do ozubeného kolesa. ◾ Vyberte akumulátor, znovu nainštalujte reťaz a uistite sa, že vodiace články na reťazi zapadajú do ozubeného kolesa.Tyčová píla nereže správne ◾ Nedostatočné napnutie reťaze. ◾ Vyberte akumulátor a upravte napnutie reťaze podľa časti „NASTAVENIE NAPNUTIA REŤAZE“. ◾ Tupá reťaz. ◾ Nechajte nabrúsiť zuby reťaze kvalikovaným servisným technikom. ◾ Reťaz je nainštalovaná naopak. ◾ Vyberte akumulátor a znovu nainštalujte reťaz podľa časti „VÝMENA LIŠTY A REŤAZE“. ◾ Opotrebovaná reťaz. ◾ Vyberte akumulátor a vymeňte reťaz podľa časti „VÝMENA LIŠTY A REŤAZE“. ◾ Suchá alebo príliš napnutá reťaz. ◾ Skontrolujte hladinu oleja. V prípade potreby doplňte olejovú nádrž. ◾ Reťaz nie je v drážke lišty. ◾ Vyberte akumulátor a znovu nainštalujte reťaz podľa časti „VÝMENA LIŠTY A REŤAZE“.Lišta a reťaz sú horúce a dymia. ◾ Skontrolujte, či nie je reťaz príliš napnutá. ◾ Vyberte akumulátor a upravte napnutie reťaze; pozrite si časť „NASTAVENIE NAPNUTIA REŤAZE“. ◾ Olejová nádrž reťaze je prázdna. ◾ Doplňte mazivo lišty a reťaze. ◾ Špina v drážke vodiacej lišty. ◾ Vyčistite špinu z drážky. ZÁRUKA
