KÄYTTÖOHJE PSX2500 EGO

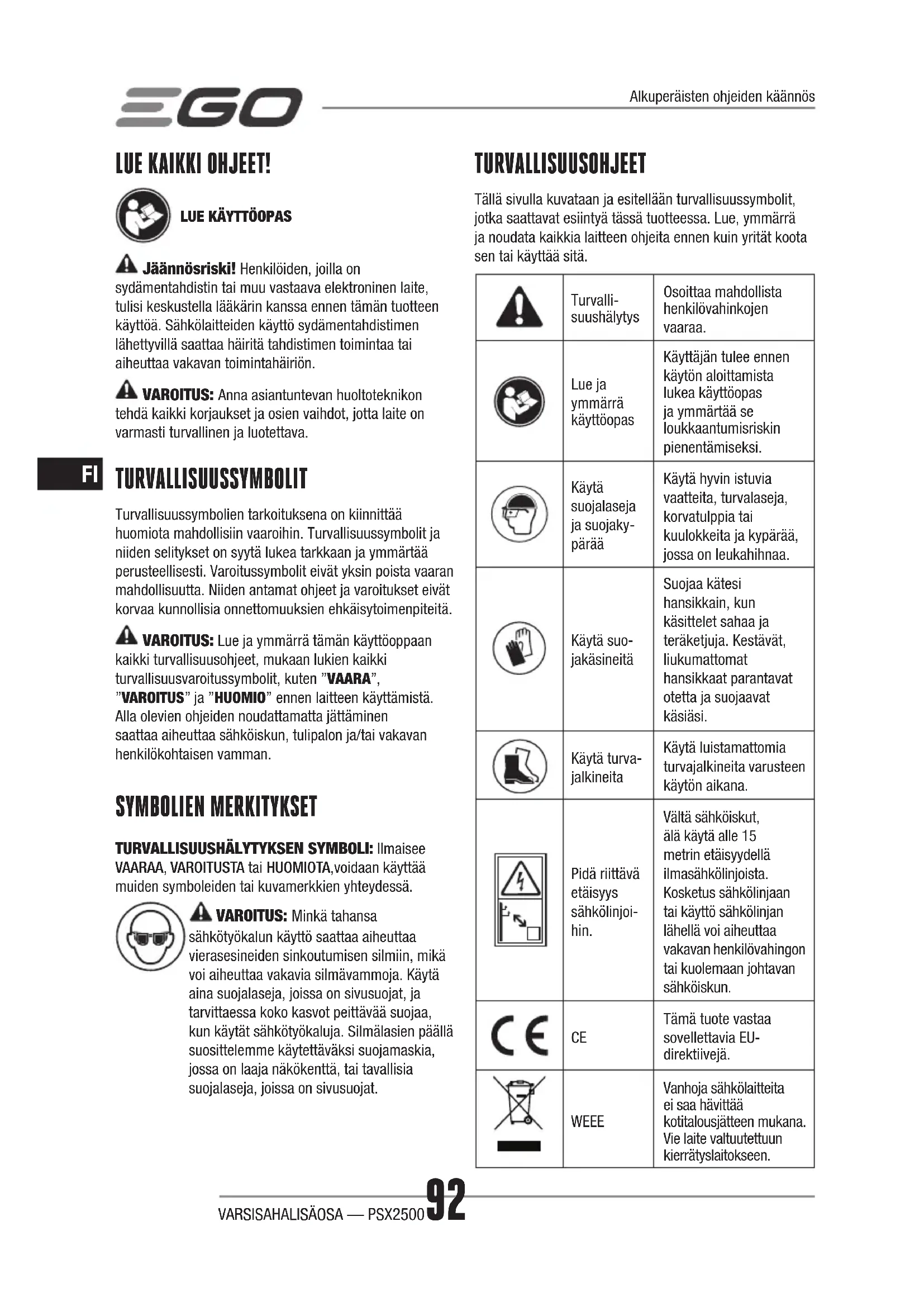

Jäännösriski! Henkilöiden, joilla on sydämentahdistin tai muu vastaava elektroninen laite, tulisi keskustella lääkärin kanssa ennen tämän tuotteen käyttöä. Sähkölaitteiden käyttö sydämentahdistimen lähettyvillä saattaa häiritä tahdistimen toimintaa tai aiheuttaa vakavan toimintahäiriön. VAROITUS: Anna asiantuntevan huoltoteknikon tehdä kaikki korjaukset ja osien vaihdot, jotta laite on varmasti turvallinen ja luotettava. TURVALLISUUSSYMBOLIT Turvallisuussymbolien tarkoituksena on kiinnittää huomiota mahdollisiin vaaroihin. Turvallisuussymbolit ja niiden selitykset on syytä lukea tarkkaan ja ymmärtää perusteellisesti. Varoitussymbolit eivät yksin poista vaaran mahdollisuutta. Niiden antamat ohjeet ja varoitukset eivät korvaa kunnollisia onnettomuuksien ehkäisytoimenpiteitä. VAROITUS: Lue ja ymmärrä tämän käyttöoppaan kaikki turvallisuusohjeet, mukaan lukien kaikki turvallisuusvaroitussymbolit, kuten ”VAARA”, ”VAROITUS” ja ”HUOMIO” ennen laitteen käyttämistä. Alla olevien ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilökohtaisen vamman. SYMBOLIEN MERKITYKSET TURVALLISUUSHÄLYTYKSEN SYMBOLI: Ilmaisee VAARAA, VAROITUSTA tai HUOMIOTA,voidaan käyttää muiden symboleiden tai kuvamerkkien yhteydessä. VAROITUS: Minkä tahansa sähkötyökalun käyttö saattaa aiheuttaa vierasesineiden sinkoutumisen silmiin, mikä voi aiheuttaa vakavia silmävammoja. Käytä aina suojalaseja, joissa on sivusuojat, ja tarvittaessa koko kasvot peittävää suojaa, kun käytät sähkötyökaluja. Silmälasien päällä suosittelemme käytettäväksi suojamaskia, jossa on laaja näkökenttä, tai tavallisia suojalaseja, joissa on sivusuojat. TURVALLISUUSOHJEET Tällä sivulla kuvataan ja esitellään turvallisuussymbolit, jotka saattavat esiintyä tässä tuotteessa. Lue, ymmärrä ja noudata kaikkia laitteen ohjeita ennen kuin yrität koota sen tai käyttää sitä. Turvalli- suushälytys Osoittaa mahdollista henkilövahinkojen vaaraa. Lue ja ymmärrä käyttöopas Käyttäjän tulee ennen käytön aloittamista lukea käyttöopas ja ymmärtää se loukkaantumisriskin pienentämiseksi. Käytä suojalaseja ja suojaky- pärää Käytä hyvin istuvia vaatteita, turvalaseja, korvatulppia tai kuulokkeita ja kypärää, jossa on leukahihnaa. Käytä suo- jakäsineitä Suojaa kätesi hansikkain, kun käsittelet sahaa ja teräketjuja. Kestävät, liukumattomat hansikkaat parantavat otetta ja suojaavat käsiäsi. Käytä turva- jalkineita Käytä luistamattomia turvajalkineita varusteen käytön aikana. Pidä riittävä etäisyys sähkölinjoi- hin. Vältä sähköiskut, älä käytä alle 15 metrin etäisyydellä ilmasähkölinjoista. Kosketus sähkölinjaan tai käyttö sähkölinjan lähellä voi aiheuttaa vakavan henkilövahingon tai kuolemaan johtavan sähköiskun.

Tämä tuote vastaa sovellettavia EU- direktiivejä. WEEE Vanhoja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Vie laite valtuutettuun kierrätyslaitokseen. Alkuperäisten ohjeiden käännösVARSISAHALISÄOSA — PSX2500

Melu Taattu äänitehotaso. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaiset.V Voltti Jännitemm Millimetri Pituus tai kokocm Senttimetri Pituus tai kokokg Kilogramma Paino

Tyhjäkäynti-nopeusPyörimisnopeus ilman kuormaa... /min per minuutti Kierrosta minuutissaTasavirtaVirran tyyppi tai ominaisuus

TÄRKEITÄ TURVALLISUUSOHJEITA

VAROITUS! Tulipalojen, sähköiskujen ja loukkaantumisten ehkäisemiseksi on sähköisten puutarhatyökalujen käytössä noudatettava aina seuraavia perustavia varotoimia: LUE KÄYTTÖOHJEET ENNEN KÄYTTÖÄ

SÄILYTÄ MYÖHEMPÄÄ TARVETTA VARTEN

VAARA! Älä käytä konetta sähkölinjojen lähellä. Laite ei ole suunniteltu antamaan suojaa sähköiskua vastaan, jos se joutuu kosketuksiin ilmajohtojen kanssa. Tutustu paikallisiin ilmalinjojen turvaetäisyysmääräyksiin ja varmista, että työskentelyasentosi on turvallinen ja vakaa ennen kuin aloitat työkalun käyttämisen. VARSISAHAN TURVAVAROITUKSET ◾ Pidä kaikki kehonosat kaukana teräketjusta, kun saha on käytössä. Ennen sahan käynnistämistä varmista, että teräketju ei kosketa mitään. Hetken tarkkaamattomuus varsisahaa käytettäessä saattaa johtaa vaatteiden tai kehonosien tarttumiseen teräketjuun. ◾ Vältä tahatonta kosketusta teräketjuun tai terälaipan kiinteisiin uriin. Ne voivat olla erittäin teräviä. Käytä aina käsineitä ja pitkälahkeisia housuja tai viiltosuojahousuja, kun käsittelet varsisahaa, teräketjua tai terälaippaa. ◾ Pidä varsisahasta kiinni aina niin, että toinen kätesi on takakahvalla ja toinen kätesi etukahvalla. Yhdellä kädellä käyttäminen saattaa aiheuttaa käyttäjän, avustajien ja/tai sivullisten vakavan loukkaantumisen. ◾ Tartu sähkötyökaluun vain eristetyistä pinnoista, koska teräketju voi osua piilossa olevaan sähköjohtoon. Teräketjun kosketus ”jännitteiseen” johtoon saattaa tehdä sähkötyökalun metalliosat ”jännitteisiksi” ja aiheuttaa sähköiskun käyttäjälle. ◾ Käytä suojalaseja ja kuulosuojaimia. Pään, käsien ja jalkojen lisäsuojavarusteet ovat suositeltavia. Asianmukainen suojavaatetus vähentää lentävien roskien aiheuttamia henkilövahinkoja tai vahingossa tapahtuvia kosketuksia teräketjun kanssa. ◾ Älä käytä varsisahaa puuhun kiivenneenä. Varsisahan käyttö puuhun kiivenneenä saattaa aiheuttaa henkilövahingon. ◾ Seiso aina tukevasti ja käytä varsisahaa vain, jos seisot kiinteällä, turvallisella ja tasaisella alustalla. Liukkaat tai epävakaat alustat kuten portaat, saattavat aiheuttaa tasapainon ja varsisahan hallinnan menetyksen. ◾ Älä koskaan käytä varsisahaa, joka on vaurioitunut tai virheellisesti säädetty tai jota ei ole kokonaan ja kunnolla koottu. Varmista, että sahaterä pysähtyy, kun liipaisinkytkin vapautetaan. ◾ Tarkasta sahattava kappale naulojen, johtojen tai muiden vieraiden esineiden varalta ennen sahaamista. ◾ Varo takapotkua jännityksessä olevia oksia sahatessasi. Kun puukuidut vapautuvat, jännityksessä oleva oksa voi iskeä käyttäjään ja/tai käyttäjä voi menettää sahan hallinnan. ◾ Ole erityisen varovainen pensaita ja taimikkoa sahatessasi. Ohuet oksat voivat tarttua teräketjuun, sinkoutua sinua päin ja nykäistä sinut pois tasapainosta. ◾ Aggressiivinen tai väkivaltainen varsisahalla sahaus tai varsisahan väärinkäyttö voi aiheuttaa ennenaikaista laipan, ketjun ja/tai vetopyörän kulumista sekä ketjun tai laipan rikkoutumisen, mikä johtaa takapotkuun, ketjun epäkeskisyyteen tai materiaalin lentelemiseen. ◾ Älä koskaan käytä terälevyä vääntövartena. Taipunut terälevy voi aiheuttaa ennenaikaista terälevyn, ketjun ja/tai vetopyörän kulumista sekä ketjun tai terälevyn rikkoutumisen, mikä voi aiheuttaa takapotkun, ketjun lentämisen tai materiaalin sinkoutumisen.VARSISAHALISÄOSA — PSX250094

◾ Kanna varsisahaa kaksin käsin kahvoista varsisahan ollessa kytkettynä pois päältä. Käytä teränsuojusta aina, kun kuljetat varsisahaa tai laitat sen varastoon. Varsisahan oikea käsittely pienentää todennäköisyyttä tapaturmaiseen kosketukseen liikkuvan teräketjun kanssa. ◾ Älä poista leikattua materiaalia tai pidä kiinni leikattavasta materiaalista, kun terä liikkuu. Varmista, että kytkin on pois päältä, kun puhdistat tukkeutumia. Teräketju jatkaa pyörimistä sen jälkeen, kun kone on kytketty pois päältä. Hetken tarkkaamattomuus varsisahaa käytettäessä voi johtaa vakavaan loukkaantumiseen. ◾ Noudata voitelusta, ketjun kiristämisestä ja lisäosien vaihdosta annettuja ohjeita. Väärin kiristetty tai voideltu ketju saattaa katketa tai lisätä takapotkun todennäköisyyttä. Pidä leikkuureuna terävänä ja puhtaana, niin se toimii mahdollisimman hyvin ja vähentää loukkaantumisvaaraa. ◾ Pidä kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. Rasvaiset ja öljyiset kahvat ovat liukkaita ja voivat aiheuttaa hallinnan menettämisen. ◾ Sahaa vain puuta. Älä käytä varsisahaa tarkoituksiin, joihin sitä ei ole suunniteltu. Esimerkiksi: älä käytä varsisahaa muovin, kivituotteiden tai muiden rakennusmateriaalien kuin puun sahaamiseen. Varsisahan käyttö muuhun kuin suunniteltuun käyttötarkoitukseen voi aiheuttaa vaarallisen tilanteen. ◾ Vältä varsisahan käyttämistä huonoissa sääolosuhteissa, etenkin jos on salamointivaara. Tämä vähentää salamaniskun vaaraa. ◾ Sammuta moottori ja poista akku aina, kun poistut työkalun luota. ◾ Säilytä laitteet sisätiloissa, kun niitä ei käytetä. Kun laitteita ei käytetä, ne tulee säilyttää sisätiloissa kuivassa paikassa ja korkealla tai lukitussa paikassa akku irrotettuna poissa lasten ulottuvilta. ◾ Tarkista vaurioituneet osat. Ennen tuotteen käytön jatkamista suojus tai muu vaurioitunut osa pitää tarkistaa tarkasti, jotta tiedetään, toimiiko se kunnolla ja suojaako se suunnitellulla tavalla. Tarkista liikkuvien osien kohdistus ja niiden kiinnileikkaaminen, osien ehjyys, asennus sekä kaikki muut tekijät, jotka voivat vaikuttaa toimintaan. Suojus tai muu vahingoittunut osa tulee korjata kunnolla tai vaihdattaa valtuutetussa huoltoliikkeessä, ellei tässä käyttöoppaassa toisin sanota. LISÄTURVALLISUUSOHJEET

TELESKOOPPIVARRELLA VARUSTETULLE SAHALLE

◾ Älä lataa akkua sateessa tai märissä olosuhteissa. ◾ Akku tulee poistaa laitteesta ennen laitteen hävittämistä. ◾ Akku tulee hävittää turvallisesti. ◾ Älä hävitä akkua polttamalla. Kennot saattavat räjähtää. Tarkasta paikallisten määräysten hävittämistä koskevat erikoisohjeet. ◾ Älä avaa tai yritä vääntää akkua. Vuotanut akkuneste on syövyttävää ja voi vahingoittaa silmiä tai ihoa. Voi olla myrkyllistä nieltynä. HUOMIO! Akkuneste on laimennettua rikkihappoa, joka on haitallista iholle ja silmille. Se on sähköä johtavaa ja syövyttävää. ◾ Ole varovainen akkujen käsittelyssä, jotta akku ei mene oikosulkuun sähköä johtavien materiaalien, kuten sormusten, rannekorujen ja avaimien, takia. Akku tai liitin voi ylikuumentua ja aiheuttaa palovammoja. ◾ Akkutyökaluja ei tarvitse liittää sähköverkkoon. Tästä syystä ne ovat aina käyttökunnossa. Huomioi mahdolliset vaarat myös silloin, kun työkalu ei ole käynnissä. Ole varovainen tehdessäsi kunnossapito- tai huoltotoimenpiteitä. ◾ Poista akku työkalusta, kun teet huolto- tai puhdistustoimenpiteitä tai irrotat materiaalia työkalusta. ◾ Varaosat – Käytä huollon yhteydessä vain identtisiä EGO-varaosia. Muiden lisävarusteiden tai lisäosien käyttö saattaa aiheuttaa tapaturmavaaran. ◾ Älä puhdista letkulla; vältä veden pääsemistä moottoriin ja sähköliitäntöihin. ◾ Jos kohtaat tilanteen, jota ei tässä käyttöoppaassa käsitellä, toimi varoen ja käytä omaa harkintakykyäsi. Pyydä lisäohjeita EGO- huoltokeskuksesta. ◾ Säilytä nämä ohjeet. Lue ohjeet säännöllisesti ja käytä niitä muiden työkalun käyttäjien ohjeistamisessa. ◾ Jos lainaat tämän työkalun jollekulle muulle, lainaa samalla myös nämä ohjeet laitteen väärinkäytön ja mahdollisten tapaturmien välttämiseksi. ◾ Käytä vain kuvassa A2 lueteltujen akkujen ja latureiden kanssa.

TEKNISET TIEDOT Terälevyn pituus 250 mmKetjujako 3/8"(9,5 mm)Ketjumittari 1,1 mmTeräketjun tyyppiAC1000/AC1001Terälevyn tyyppiAG1000/AG1001Ketjuöljysäiliön tilavuus 150 mlSuositeltu käyttölämpötila -10°C-40°CSuositeltu säilytyslämpötila -20°C-70°CPaino (teräsuojan kanssa) 2,0 kgMitattu äänitehotaso L

98.54 dB(A) K=2.3 dB(A)Äänenpaineen taso käyttäjän korvien tasolla L

85 dB(A) K=2.5 dB(A)Taattu äänitehotaso L (mitattu direktiivin 2000/14/EY mukaan)101 dB(A)Tärinäarvo a

◾ Edellä esitetyt parametrit on testattu ja mitattu akkuvarren PPX1000 kanssa. ◾ Ilmoitettu tärinän kokonaispäästöarvo on mitattu standarditestausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään. ◾ Ilmoitettua tärinän kokonaispäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin. HUOMAA: Työkalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta kokonaispäästöarvosta työkalun käyttötavasta johtuen; käyttäjän suojaamiseksi tulee käyttää käsineitä ja kuulosuojaimia varsinaisissa käyttöolosuhteissa. PAKKAUSLUETTELO (KUVA A1) Tähän varsisahaan suositellut laipat ja ketjutOSAN NIMI MALLIN NUMEROLaippa AG1000/AG1001Teräketju AC1000/AC1001 KUVAUS VARSISAHALISÄOSAN OSAT (kuva A1) 1. Teräketju2. Laippa3. Varsi4. Öljysäiliön korkki5. Öljysäiliö6. Ketjupyörän suojus7. Kiristysruuvi8. Katkontapiikit9. Lattamutteri10. Teräsuoja KOKOONPANO VAROITUS: Jos jokin osa on vahingoittunut tai puuttuu, älä käytä tuotetta ennen kuin osat on vaihdettu. Tuotteen käyttö vioittuneilla tai puuttuvilla osilla voi aiheuttaa vakavan henkilövahingon. VAROITUS: Älä yritä muuttaa tätä tuotetta tai käyttää siinä lisävarusteita, joita ei ole suunniteltu käytettäviksi tämän varsisahan kanssa. Kaikenlainen muuttaminen tai muuntelu on väärinkäyttöä, ja voi aiheuttaa vaaratilanteen, joka voi johtaa henkilövahinkoihin.

VARSISAHAOSAN KIINNITTÄMINEN AKULLISEEN

TELESKOOPPIVARTEEN Tämä varsisahalisäosa on suunniteltu käytettäväksi EGO 56 V LITIUMIONI-akullisen teleskooppivarren PPX1000 kanssa.Katso akullisen varren PPX1000 käyttöoppaasta kohta ”AKULLISEN TELESKOOPPIVARREN KIINNITTÄMIN LISÄOSAAN”. VAROITUS: Jos lisäosaa ja akullista vartta ei kiinnitetä edellä olevien ohjeiden mukaisesti, voi seurauksena olla vakava henkilövahinko tai kuolema. VAROITUS: Älä koskaan kiinnitä tai säädä mitään lisäosaa, kun akkupää on käynnissä, tai kun akku on asennettuna. Moottorin sammuttamatta jättäminen ja akun poistamatta jättäminen voivat aiheuttaa vakavan henkilövahingon.loading-circle-1VARSISAHALISÄOSA — PSX2500

◾ Pidä kunnollinen ote laitteesta aina, kun moottori on käynnissä. Pidä laitetta tukevasti molemmin käsin. Noudata PPX1000:n käyttöoppaan ohjeita kohdasta ”AKULLISEN TELESKOOPPIVARREN PITÄMINEN” ◾ Käytön turvallisuuden ja sujuvuuden takia laita olkahihna olan yli. Säädä olkahihnaa, kunnes käyttöasento on mukava. Katso olkahihnan kiinnittäminen akulliseen varteen PPX1000:n käyttöoppaan kohdasta ”OLKAHIHNAN ASENTAMINEN”. VAROITUS: Olkahihna on myös nopea vapautusmekanismi vaaratilanteissa. Kun on hätätilanne, ota laite olaltasi välittömästi riippumatta hihnan asennosta.

TYÖKALUN KÄYNNISTÄMINEN/SAMMUTTAMINEN

Katso akullisen varren PPX1000 käyttöoppaasta kohta ”AKULLISEN VARREN KÄYNNISTÄMINEN/SAMMUTTAMINEN”. PERUSSAHAUS (kuvat D ja E) Noudata alla olevia vaiheita, jotta estät puun tai puun kuoren vaurioitumisen. Älä käytä edestakaista sahausliikettä.1. Tee ensin kaatolovi (1/4 oksan halkaisijasta) oksan alapuolelle lähelle pääoksaa tai runkoa.2. Tee toinen sahaus oksan yläpuolelle ulospäin ensimmäisestä sahauskohdasta. Jatka sahaamista oksan läpi, kunnes oksa irtoaa puusta. Valmistaudu tasapainottamaan työkalun paino, kun oksa putoaa.3. Tee lopullinen sahaus läheltä runkoa. HUOMAUTUS: Toisessa ja lopullisessa sahauksessa (oksan päältä) pidä katkontapiikkejä katkaistavaa oksaa vasten (kuva E). Tämä auttaa pitämään oksaa paikallaan ja helpottaa katkaisemista kevyellä painamisella alaspäin. Jos pakotat sahaa, vaurioitat laipan, ketjun tai moottorin.

4. Vapauta akullisen varren liipaisin heti, kun sahaus on tehty.

HUOMAUTUS: Oikean katkaisutekniikan käyttämisen laiminlyöminen aiheuttaa laipan ja ketjun puristumisen tai oksaan tarttumisen. Jos näin tapahtuu: 1. Pysäytä moottori ja poista akku.2. Jos oksaan ylettyy maasta, nosta oksaa samalla kun pidät sahaa. Tämän pitäisi vapauttaa ”puristuksen” ja sahan.3. Jos saha on vieläkin tarttuneena, pyydä ammattiapua. KARSIMINEN JA RAIVAAMINEN (kuva F) Varsisahalisäosa on tarkoitettu pienten halkaisijaltaan korkeintaan 20 cm olevien latvusten ja oksien katkaisemiseen. Saat parhaan tuloksen noudattamalla seuraavia varotoimia.1. Suunnittele sahaus huolellisesti. Huomioi suunta, mihin oksa putoaa. VAROITUS: Oksat saattavat pudota odottamattomiin suuntiin. Älä seiso suoraan katkaistavan oksan alla. 2. Tyypillisin katkaisu on sellainen, jossa laite asetetaan enintään 60 asteen kulmaan. Mikäli varsisahan varren kulma maahan kasvaa, ensimmäisen katkaisuloven tekeminen (oksan alapuolelle) vaikeutuu.3. Sahaa pitkät oksat useammassa vaiheessa.4. Katkaise alaoksat ensin, jotta yläoksilla on enemmän tilaa pudota.5. Työskentele hitaasti, pidä molemmilla käsillä tukeva ote sahasta. Pidä vakaa seisoma-asento ja tasapaino.6. Älä sahaa tikapuilla seisten, se on erittäin vaarallista. Jätä tällaiset toimenpiteet ammattilaisille.7. Älä tee lopullista katkaisua pääoksan tai rungon vierestä ennen kuin olet katkaissut mahdollisimman paljon oksasta painon vähentämiseksi. Oikeiden sahausmenetelmien noudattaminen estää kuoren irtoamisen päärungosta.8. Älä käytä varsisahaa puiden kaatamiseen.9. Vältä sähköiskut, älä käytä alle 15 metrin etäisyydellä ilmalinjoista. Pidä sivulliset vähintään 15 metrin etäisyydellä. KUNNOSSAPITO VAROITUS: Pysäytä moottori, odota kaikkien liikkuvien osien pysähtymistä ja poista akku ennen laitteen tarkastamista, puhdistamista tai huoltamista. Näiden ohjeiden noudattamatta jättäminen saattaa johtaa vakavaan henkilövahinkoon tai omaisuusvahinkoon. VAROITUS: Käytä huollon yhteydessä vain identtisiä varaosia. Muiden osien käyttö voi aiheuttaa vaaran tai tuotteen vaurioitumisen. Turvallisuuden ja luotettavuuden takia kaikki korjaukset, muut kuin näissä huolto-ohjeissa luetellut, tulee antaa ammattiasentajien suoritettaviksi.VARSISAHALISÄOSA — PSX250098

YLEINEN KUNNOSSAPITO Vältä liuotinaineiden käyttöä, kun puhdistat muoviosia. Useimmat muovit ovat herkkiä vaurioitumaan erilaisista kaupallisista liuottimista ja voivat vaurioitua niiden käytöstä. Poista lika, pöly, öljy, rasva ym. puhtaalla liinalla. LAITTEEN PUHDISTAMINEN ◾ Poista akku ja puhdista jokaisen käytön jälkeen sahausjäte ketjusta ja terälaipasta pehmeällä harjalla. Pyyhi varsisahan pinta puhtaalla, mietoon saippualiuokseen kostutetulla liinalla. ◾ Poista ketjupyörän suojus. Poista sen jälkeen pehmeällä harjalla sahausjätteet terälaipasta, teräketjusta, ketjupyörästä ja ketjupyörän suojuksesta. ◾ Puhdista aina puulastut, sahanpuru ja lika terälevyn urasta, kun vaihdat teräketjun. ◾ Tarkista moottorin kotelo sisäpuolelta tuuletusaukoista ja poista roskat kahden viikon välein (kuva G). HUOMAUTUS: Älä käytä voimakkaita puhdistusaineita muoviseen kuoreen tai kahvaan. Ne saattavat vahingoittua tietyistä aromaattisista öljyistä, kuten mänty ja sitruuna.

TERÄLEVYN JA KETJUN VAIHTAMINEN

VAROITUS: Älä koskaan koske tai säädä ketjua, kun moottori on käynnissä. Teräketju on erittäin terävä; käytä aina käsineitä, kun käsittelet teräketjua. HUOMAUTUS: Kun vaihdat terälaippaa ja ketjua, käytä aina kohdassa Tähän varsisahaan suositellut laipat ja ketjut kerrottua terälevyn ja ketjun yhdistelmää. Kuluneen terälevyn ja ketjun purkaminen (kuva H)

1. Irrota akku, anna varsisahan jäähtyä ja kiristä

2. Aseta varsisaha kyljelleen niin, että ketjupyörän

suojus osoittaa ylöspäin.

3. Käytä käsineitä. Käytä akullisen varren mukana

toimitettua yhdistelmäavainta, löysää laipan mutteria vastapäivään ketjupyörän suojuksen irrottamiseksi. Puhdista ketjupyörän suojus kuivalla liinalla ja säästä se uudelleen kokoamista varten.

4. Poista laippa ja ketju kiinnityspinnasta. Irrota kulunut

ketju laipasta. HUOMAUTUS: Jos laipan ja ketjun poistamisessa kiinnityspinnasta on vaikeuksia, aseta varsisaha pystyyn, tue toisella kädellä laippaa ja löysää toisella kädellä ketjun kiristysruuvia myötäpäivään (kuva I) ja poista sitten laippa ja ketju. HUOMAUTUS: Tässä yhteydessä on hyvä tarkistaa liikeratas merkittävän kulumisen tai vahingoittumisen varalta. Uuden terälevyn ja ketjun kokoaminen

1. Aseta uusi teräketju tasaiselle alustalle ja oikaise

kaikki kiertymät (kuva J).

2. Aseta ketjun vetolenkit terälaipan uraan.

K-1 Ketjun vetolenkit K-2 Terälevyn ura

3. Pidä ketjua paikallaan terälaipassa ja aseta silmukka

varsisahan ketjupyörän ympärille (kuva K). HUOMAUTUS: Teräketjuun on kaiverrettu pienet suuntanuolet. Toinen suuntanuoli löytyy työkalun rungosta (kuva L). Kun asetat teräketjun silmukkaa vetopyörään, varmista, että teräketjun nuolten suunta VASTAA työkalun rungon nuolen suuntaa. Jos ne osoittavat vastakkaisiin suuntiin, käännä teräketju ja terälaippayksikkö ympäri (kuva M). L-1 Kohdistuskohoumat L-2 Kärkipyörä L-3 Kiristysruuvi L-4 Kiristystappi L-5 Ohjausterälevyn aukko

4. Aseta terälaippa kiinnityspinnalla liu’uttamalla

terälaipan ura kohdistuskohoumien päälle. Varmista, että kiristystappi menee laipan alempaan reikään (kuva L). HUOMAUTUS: Jos kiristyksen säätötappia on vaikea saada reikään, säädä ketjun kiristysruuvia, kunnes kiristystappi sijaitsee täsmälleen reiässä.

5. Kokoa ketjupyörän suojus uudelleen, työnnä mutteri

kiinnitysreiän läpi ja kiristä yhdistelmäavaimella varmistaaksesi, että terälaippa on asennettu paikalleen.

6. Säädä ketjun kireyttä osion KETJUN JÄNNITYKSEN

SÄÄTÄMINEN mukaisesti.

7. Pidä terälaipan kärkeä ylhäällä ja kiristä ketjupyörän

laippamutteri kunnolla. HUOMAUTUS: Pidennä terälaipan käyttöikää kääntämällä se välillä ympäri.

KETJUN KIREYDEN SÄÄTÖ

HUOMIO: Teräketjun tulee olla kunnolla kiristetty ennen sahan käyttämistä.VARSISAHALISÄOSA — PSX2500

1. Sammuta moottori ja irrota akkuyksikkö ennen kuin

säädät ketjun kireyttä.

2. Löysää laippamutteri sormikireyteen.

3. Pidä terälevy ylöspäin ja säädä kiristysruuvia, kunnes

seuraavat säädöt ovat oikein (kuva N): ◾ Ketjun riippuma laipan keskikohdassa on noin: 1,3 m (kuva O). ◾ Käytä käsineitä, varmista, että ketjua voidaan vetää terälevyä pitkin kahdella sormella.

4. Ketjun kireyden säätämisen jälkeen pidä laipan

kärkeä ylhäällä ja kiristä kannen mutteri. HUOMAUTUS: Jos terän riippuma laipan keskikohdassa ei ole noin 1,3 mm, säädä ketjun kireys uudestaan. TERÄLAIPAN KÄRKIPYÖRÄN VOITELU Terälevyn kärjessä on lisäksi kärkipyörä Se täytyy voidella viikoittain ketjuöljyllä , joka ruiskutetaan voiteluaukkoon rasvaruiskulla (ei mukana) terälaipan käyttöiän lisäämiseksi (kuva P). Käännä terälevy ja tarkista, että voitelurei’issä ja ketjun urassa ei ole epäpuhtauksia. P-1 Voiteluaukko P-2 Terälaipan kärjen kärkipyörä

KULJETUS JA VARASTOINTI

1. Älä varastoi tai kuljeta varsisahaa, kun se on

käynnissä. Irrota aina akkuyksikkö ennen varastointia tai kuljetusta.

2. Aseta terälaipan suojus aina terälaippaan ja -ketjuun

ennen varsisahan varastointia tai kuljetusta. Varo ketjun teräviä hampaita.

3. Puhdista varsisaha perusteellisesti ennen

varastointia. Säilytä varsisahaa sisätiloissa kuivassa paikassa, joka on lukittu ja/tai johon lapset eivät pääse. Pidä se syövyttävien aineiden, kuten puutarhakemikaalien ja tiesuolan, ulottumattomissa.

4. Jos varsisahalisäosa poistetaan akkupäästä ja

säilytetään erikseen, kiinnitä päätytulppa lisäosan varteen, jotta lika ei pääse liitoskappaleeseen. Ympäristönsuojelu Älä hävitä sähkölaitteita, akkulaturia tai akkua / ladattavia paristoja kotitalousjätteen seassa!VARSISAHALISÄOSA — PSX2500100

Moottori ei käy. ◾ Akkuyksikköä ei ole liitetty varsisahaan. ◾ Liitä akku varsisahaan. ◾ Sahan ja akun välillä ei ole sähköyhteyttä. ◾ Poista akku, tarkista kosketuskohdat ja asenna akku uudelleen paikalleen. ◾ Akku on tyhjä. ◾ Lataa akku. ◾ Lukituksenpoistopainiketta ei ole painettu pohjaan ennen kuin liipaisinta painetaan. ◾ Paina lukituksenpoistokytkin alas ja pidä sitä painettuna, käynnistä sen jälkeen varsisaha painamalla liipaisinta. ◾ Akku tai akkupää on ylikuumentunut. ◾ Anna akun tai akkupään jäähtyä, kunnes lämpötila laskee alle 67 °C. ◾ Teräketju on jäänyt puristuksiin puuhun. ◾ Vapauta liipaisin; irrota teräketju ja terälaippa puusta ja käynnistä varsisaha sen jälkeen uudelleen. ◾ Terälevyn urassa on irtoainesta. ◾ Paina teräketju puuta vasten ja liikuta varsisahaa edestakaisin sahausjätteiden poistamiseksi. ◾ Ketjupyörän suojuksessa on likaa. ◾ Poista akkuyksikkö, poista sitten ketjupyörän suojus ja puhdista sahausjätteet.Moottori käy, mutta ketju ei pyöri. ◾ Ketju ei kiinnity vetopyörään. ◾ Poista akkuyksikkö, asenna ketju uudelleen varmistaen, että ketjun vetolenkit ovat kokonaan paikoillaan ketjupyörässä.Varsisaha ei sahaa oikein. ◾ Riittämätön ketjun kiristys. ◾ Poista akkuyksikkö ja säädä ketjun kireys uudelleen kohdan ”KETJUN KIREYDEN SÄÄTÖ” mukaan. ◾ Tylsä ketju. ◾ Jätä ketjun sahausterien teroittaminen pätevän ammattihenkilön tehtäväksi. ◾ Ketju asennettu väärin päin. ◾ Poista akkuyksikkö ja asenna teräketju takaisin kohdan ”LAIPAN JA KETJUN VAIHTAMINEN” mukaan. ◾ Kulunut ketju. ◾ Poista akkuyksikkö ja vaihda teräketju kohdan ”LAIPAN JA KETJUN VAIHTAMINEN” mukaan. ◾ Kuiva tai liian kireä ketju. ◾ Tarkista öljytilanne. Lisää öljysäiliöön tarvittaessa öljyä. ◾ Ketju ei ole terälevyn urassa. ◾ Poista akkuyksikkö ja asenna teräketju takaisin kohdan ”LAIPAN JA KETJUN VAIHTAMINEN” mukaan.Terälevy ja ketju ovat kuumia ja savuavia ◾ Tarkista ketjun kireys, se saattaa olla liian kireällä. ◾ Poista akkuyksikkö ja kiristä teräketju uudelleen kohdan ”KETJUN KIREYDEN SÄÄTÖ” mukaan. ◾ Ketjun öljysäiliö on tyhjä. ◾ Täytä terälevyn ja ketjun voiteluaine. ◾ Irtoainesta terälevyn urassa. ◾ Puhdista irtoaines urasta. TAKUU EGON TAKUUEHDOT Verkkosivustolta egopowerplus.com löydät EGOn takuuehtojen täydelliset ehdot kokonaisuudessaan.STANGSAG (TILBEHØR) — PSX2500
