NAUDOJIMO INSTRUKCIJA PSX2500 EGO

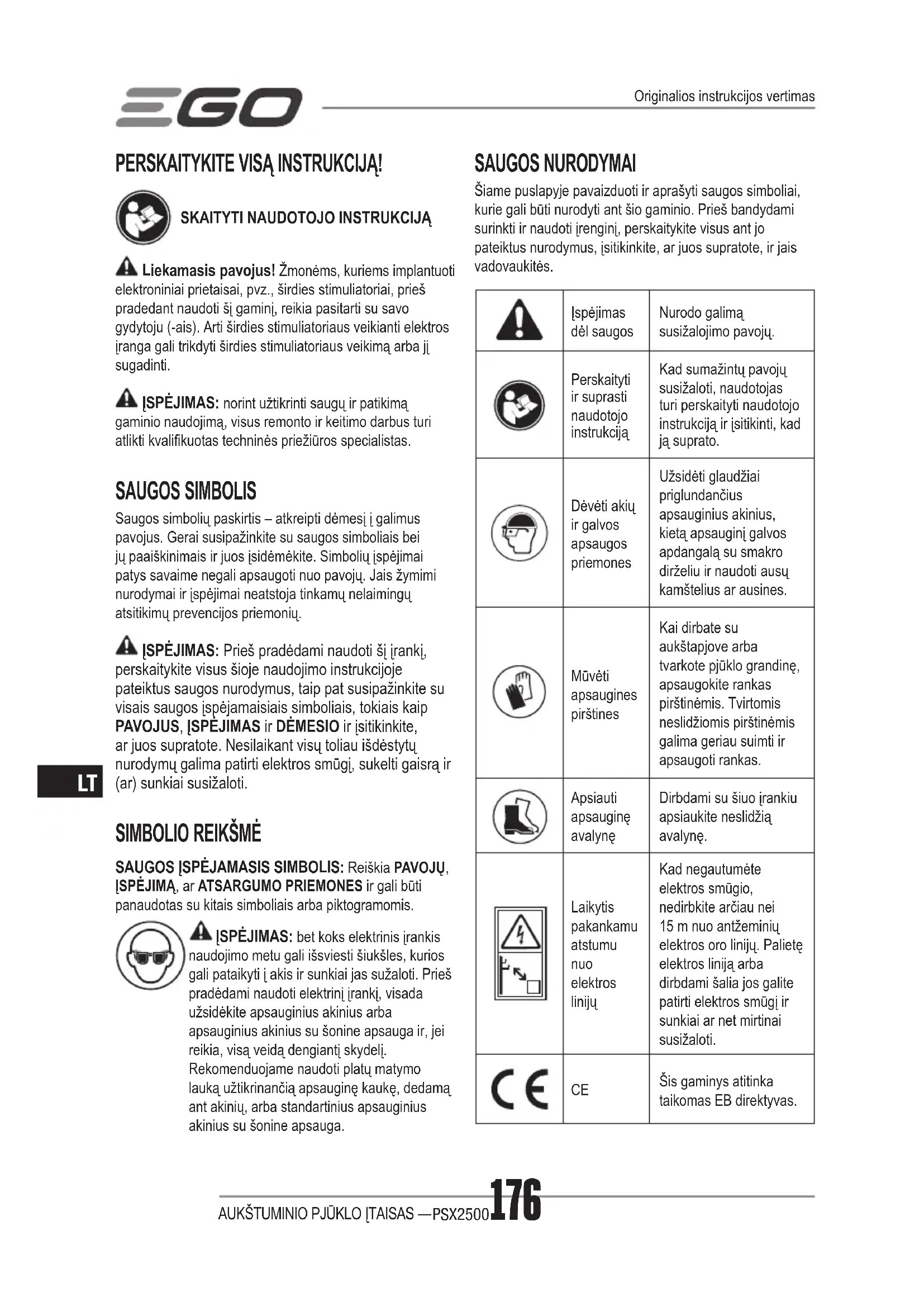

Liekamasis pavojus! Žmonėms, kuriems implantuoti elektroniniai prietaisai, pvz., širdies stimuliatoriai, prieš pradedant naudoti šį gaminį, reikia pasitarti su savo gydytoju (-ais). Arti širdies stimuliatoriaus veikianti elektros įranga gali trikdyti širdies stimuliatoriaus veikimą arba jį sugadinti. ĮSPĖJIMAS: norint užtikrinti saugų ir patikimą gaminio naudojimą, visus remonto ir keitimo darbus turi atlikti kvalikuotas techninės priežiūros specialistas. SAUGOS SIMBOLIS Saugos simbolių paskirtis – atkreipti dėmesį į galimus pavojus. Gerai susipažinkite su saugos simboliais bei jų paaiškinimais ir juos įsidėmėkite. Simbolių įspėjimai patys savaime negali apsaugoti nuo pavojų. Jais žymimi nurodymai ir įspėjimai neatstoja tinkamų nelaimingų atsitikimų prevencijos priemonių. ĮSPĖJIMAS: Prieš pradėdami naudoti šį įrankį, perskaitykite visus šioje naudojimo instrukcijoje pateiktus saugos nurodymus, taip pat susipažinkite su visais saugos įspėjamaisiais simboliais, tokiais kaip PAVOJUS, ĮSPĖJIMAS ir DĖMESIO ir įsitikinkite, ar juos supratote. Nesilaikant visų toliau išdėstytų nurodymų galima patirti elektros smūgį, sukelti gaisrą ir (ar) sunkiai susižaloti.

SAUGOS ĮSPĖJAMASIS SIMBOLIS: Reiškia PAVOJŲ, ĮSPĖJIMĄ, ar ATSARGUMO PRIEMONES ir gali būti panaudotas su kitais simboliais arba piktogramomis. ĮSPĖJIMAS: bet koks elektrinis įrankis naudojimo metu gali išsviesti šiukšles, kurios gali pataikyti į akis ir sunkiai jas sužaloti. Prieš pradėdami naudoti elektrinį įrankį, visada užsidėkite apsauginius akinius arba apsauginius akinius su šonine apsauga ir, jei reikia, visą veidą dengiantį skydelį. Rekomenduojame naudoti platų matymo lauką užtikrinančią apsauginę kaukę, dedamą ant akinių, arba standartinius apsauginius akinius su šonine apsauga. SAUGOS NURODYMAI Šiame puslapyje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti nurodyti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite visus ant jo pateiktus nurodymus, įsitikinkite, ar juos supratote, ir jais vadovaukitės. Įspėjimas dėl saugos Nurodo galimą susižalojimo pavojų. Perskaityti ir suprasti naudotojo instrukciją Kad sumažintų pavojų susižaloti, naudotojas turi perskaityti naudotojo instrukciją ir įsitikinti, kad ją suprato. Dėvėti akių ir galvos apsaugos priemones Užsidėti glaudžiai priglundančius apsauginius akinius, kietą apsauginį galvos apdangalą su smakro dirželiu ir naudoti ausų kamštelius ar ausines. Mūvėti apsaugines pirštines Kai dirbate su aukštapjove arba tvarkote pjūklo grandinę, apsaugokite rankas pirštinėmis. Tvirtomis neslidžiomis pirštinėmis galima geriau suimti ir apsaugoti rankas. Apsiauti apsauginę avalynę Dirbdami su šiuo įrankiu apsiaukite neslidžią avalynę. Laikytis pakankamu atstumu nuo elektros linijų Kad negautumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo antžeminių elektros oro linijų. Palietę elektros liniją arba dirbdami šalia jos galite patirti elektros smūgį ir sunkiai ar net mirtinai susižaloti.

Šis gaminys atitinka taikomas EB direktyvas. Originalios instrukcijos vertimasAUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500

WEEE Netinkamus naudoti elektrinius įrankius draudžiama išmesti kartu su buitinėmis atliekomis. Nuvežkite įgaliotam perdirbėjui.

TriukšmasGarantuojamas garso galios lygis. Triukšmo sklaida į aplinką atitinka Europos Bendrijos direktyvą.V Voltai Įtampamm Milimetrai Ilgis arba dydiscm Centimetrai Ilgis arba dydiskg Kilogramai Svoris

Sūkiai be apkrovosSukimosi greitis be apkrovos... /min Per minutę Sūkiai per minutęNuolatinė srovėSrovės tipas arba charakteristika

SVARBŪS SAUGOS NURODYMAI

ĮSPĖJIMAS! Naudodami elektrinius sodo įrankius būtinai imkitės svarbiausių atsargumo priemonių, kad sumažintumėte gaisro, elektros smūgio ir susižalojimo pavojų, įskaitant:

ATIDŽIAI PERSKAITYKITE PRIEŠ NAUDODAMI

PASIDĖKITE, KAD PRIREIKUS GALĖTUMĖTE PASITIKRINTI PAVOJUS! Nedirbkite arti elektros linijų. Palietus elektros oro linijas šis įrankis neapsaugo nuo elektros smūgio. Išsiaiškinkite, kokie saugūs atstumai nuo antžeminių elektros linijų nurodyti vietos reikalavimuose, ir prieš naudodami įrankį pasirūpinkite, kad darbo vieta būtų saugi. ĮSPĖJIMAI DĖL AUKŠTAPJOVĖS SAUGOS ◾ Visas kūno dalis laikykite atokiau nuo veikiančios aukštapjovės. Prieš paleisdami aukštapjovę įsitikinkite, kad ji nieko neliečia. Dirbant su aukštapjove pakanka neatidumo akimirkos, kad pjūklo grandinė įtrauktų jūsų drabužius ar kūno dalį. ◾ Saugokitės, kad atsitiktinai nepaliestumėte nejudančios pjūklo grandinės ar pjovimo juostos bėgelių. Jie gali būti labai aštrūs. Kai dirbate su aukštapjove, tvarkote pjūklo grandinę arba kreipiamąją juostą, būtinai mūvėkite pirštines ir vilkėkite ilgas kelnes arba kojų apsaugas. ◾ Aukštapjovę visada laikykite vieną ranką uždėję ant galinės rankenos, o kitą – ant priekinės rankenos. Laikant viena ranka, gali sunkiai susižaloti operatorius, pagalbininkai ir (ar) pašaliniai asmenys. ◾ Elektrinį įrankį laikykite tik už izoliuoto, laikymui skirto paviršiaus, nes pjūklo grandinė gali priliesti paslėptą elektros laidą. Pjūklo grandinei pažeidus laidą, kuriuo teka elektros srovė, neizoliuotose metalinėse elektrinio įrankio dalyse taip pat gali atsirasti srovė, dėl kurios operatorius gali patirti elektros smūgį. ◾ Užsidėkite apsauginius akinius ir ausines. Taip pat rekomenduojama naudoti galvos, rankų, kojų ir pėdų apsaugos priemones. Tinkami apsauginiai drabužiai sumažina pavojų susižaloti dėl skriejančių nuolaužų arba atsitiktinai palietus pjūklo grandinę. ◾ Nenaudokite aukštapjovės įlipę į medį. Naudojant aukštapjovę įlipus į medį, galima susižaloti. ◾ Visada tvirtai stovėkite ir aukštapjove dirbkite tik tada, kai stovite ant stabilaus, tvirto ir lygaus paviršiaus. Stovint ant slidaus arba nestabilaus paviršiaus, pvz., kopėčių, galima prarasti pusiausvyrą arba nesuvaldyti aukštapjovės. ◾ Su aukštapjove nedirbkite, jei ji sugadinta, netinkamai sureguliuota arba ne iki galo ar nesaugiai surinkta. Patikrinkite, ar atleidus jungiklį pjūklo grandinė sustoja. ◾ Prieš pjaudami patikrinkite, ar ruošinyje nėra vinių, vielos ar kitų kliūčių. ◾ Pjaudami šaką būkite atsargūs, nes ji gali atšokti atgal. Pašalinus medienos plaušus veikiantį įtempimą, įtempta šaka gali atšokti ir atsitrenkti į operatorių ir (ar) išmušti aukštapjovę iš rankų. ◾ Būkite itin atsargūs, kai pjaunate krūmus ir medelius. Laibas stiebas gali įstrigti pjūklo grandinėje ir atšokti į jus arba išmušti jus iš pusiausvyros. ◾ Pernelyg stipriai spaudžiant ar netinkamai naudojant aukštapjovę gali pirma laiko susidėvėti pjovimo juosta, grandinė ir (ar) žvaigždutė, taip pat gali nutrūkti grandinė arba juosta, įvykti atatranka, gali būti atmesta grandinė arba atšokti pjaunama medžiaga. ◾ Niekada nenaudokite kreipiamosios juostos kaip sverto. Įlenkus kreipiamąją juostą, gali pirma laiko susidėvėti pjovimo juosta, grandinė ir (ar) žvaigždutė, taip pat gali nutrūkti grandinė arba juosta, įvykti atatranka, gali būti atmesta grandinė arba atšokti pjaunama medžiaga.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500178

◾ Nešamą aukštapjovę abiem rankomis laikykite už rankenų, ir įrankis turi būti išjungtas. Kai aukštapjovę gabenate arba paliekate laikymo vietoje, visada uždėkite kreipiamosios juostos apsaugą. Tinkamai naudojant aukštapjovę sumažėja pavojus atsitiktinai paliesti judančią pjūklo grandinę. ◾ Kai grandinė sukasi, nebandykite išimti nupjautų šakelių arba jas laikyti pjovimo metu. Prieš ištraukdami įstrigusias šakeles išjunkite jungiklį. Išjungus įrankį jungikliu pjūklo grandinė sustoja ne iš karto. Neatidžiai dirbdami su aukštuminiu genėtuvu galite sunkiai susižaloti. ◾ Laikykitės nurodymų dėl tepimo, grandinės įtempimo ir priedų keitimo. Netinkamai įtempta ar sutepta grandinė gali nutrūkti arba padidinti atatrankos tikimybę. Kad įrankis tinkamai veiktų ir sumažėtų pavojus susižaloti, grandinės ašmenys turi būti aštrūs ir švarūs. ◾ Rankenos turi būti sausos, švarios ir nesuteptos alyva arba tepalu. Tepalu ar alyva suteptos rankenos yra slidžios, todėl galite nesuvaldyti įrankio. ◾ Pjaukite tik medieną. Nenaudokite aukštapjovės ne pagal paskirtį. Pavyzdžiui, su aukštapjove nepjaukite plastiko, mūro arba kitokių nei iš medienos statybinių medžiagų. Naudojant aukštapjovę ne pagal paskirtį, gali susidaryti pavojinga situacija. ◾ Su aukštapjove nedirbkite prastu oru, ypač esant žaibo pavojui. Laikantis šios taisyklės, sumažėja žaibo smūgio pavojus. ◾ Prieš palikdami įrankį be priežiūros išjunkite variklį ir išimkite sudėtinę bateriją. ◾ Nenaudojamus įrankius laikykite patalpoje. Nenaudojamus įrankius laikykite sausoje patalpoje išėmę sudėtinę bateriją, padėję aukštai arba užrakintoje vietoje, kad neprieitų vaikai. ◾ Patikrinkite pažeistas dalis. Prieš toliau naudodami gaminį atidžiai patikrinkite pažeistas apsaugas arba kitas dalis ir nustatykite, jos veiks tinkamai ir atliks savo paskirtį. Patikrinkite, ar judamos dalys suderintos, judamos dalys pritvirtintos, ar nėra dalių, jungčių pažeidimų, be to, ar nėra kitų sąlygų, kurios gali turėti įtakos jų veikimui. Pažeistas apsaugas ar kitas dalis reikia tinkamai suremontuoti arba pakeisti įgaliotame techninės priežiūros centre, jei šiame vadove nenurodyta kitaip.

◾ Sudėtinės baterijos nebandykite įkrauti lyjant lietui arba drėgnose vietose. ◾ Prieš išmesdami netinkamą naudoti įrankį išimkite iš jo sudėtinę bateriją. ◾ Bateriją reikia saugiai utilizuoti. ◾ Nemeskite baterijos į ugnį. Baterijos elementai gali sprogti. Susipažinkite su galiojančiais teisės aktais, kuriuose gali būti pateikti specialūs atliekų tvarkymo nurodymai. ◾ Nebandykite baterijos atidaryti arba pažeisti. Išbėgęs elektrolitas sukelia koroziją ir gali pakenkti akims ar odai. Jis gali būti toksiškas prarijus. DĖMESIO! Elektrolitas yra atskiesta sieros rūgštis, kuri pavojinga odai ir akims. Ji laidi elektros srovei ir ėsdinanti. ◾ Kad išvengtumėte trumpojo jungimo, su baterijomis elkitės atsargiai: laikykite jas atokiau nuo tokių laidininkų, kaip žiedai, apyrankės ir raktai. Baterija arba laidininkas gali įkaisti ir nudeginti. ◾ Akumuliatorinių įrankių nereikia jungti į elektros lizdą; jie visada yra darbinės būsenos. Net įrankiui neveikiant neužmirškite apie jo keliamus pavojus. Būkite atidūs vykdydami remonto ar techninės priežiūros darbus. ◾ Prieš vykdydami techninės priežiūros darbus, valydami arba šalindami medžiagas iš įrankio, išimkite sudėtinę bateriją. ◾ Atsarginės dalys – remonto darbų metu naudokite tik identiškas EGO atsargines dalis. Bet kokio kito priedo arba įtaiso naudojimas didina pavojų susižaloti. ◾ Neplaukite vandens žarna. Saugokite, kad vandens nepatektų ant variklio ir elektros jungčių. ◾ Susidarius šioje instrukcijoje neaprašytai situacijai, būkite atsargūs ir vadovaukitės sveika nuovoka. Pagalbos kreipkitės į EGO techninės priežiūros centrą. ◾ Išsaugokite šią instrukciją. Dažnai ją paskaitykite ir panaudokite kitiems asmenims, kuriems patikėsite įrankį, apmokyti. ◾ Skolindami šį prietaisą kam nors kitam, taip pat paskolinkite ir šias instrukcijas, kad būtų išvengta netinkamo gaminio naudojimo ir galimo susižalojimo. ◾ Naudokite su A2 pav. nurodytas sudėtines baterijas ir įkroviklius.

Kreipiamosios juostos ilgis 250 mmGrandinės žingsnis 3/8"(9,5 mm)Pjovimo gylio ribotuvas 1,1 mmPjūklo grandinės tipas AC1000/AC1001Kreipiamosios juostos tipas AG1000/AG1001Grandinės alyvos bakelio talpa 150 mlRekomenduojama darbinė temperatūraNuo –10°C iki 40°C Rekomenduojama sandėliavimo temperatūraNuo –20°C iki 70°C Svoris (su grandinės apsauga) 2,0 kgIšmatuotas garso galios lygis L

98.54 dB(A) K=2.3 dB(A)Garso slėgio lygis ties operatoriaus ausimi L

85 dB(A) K=2.5 dB(A)Garantuojamas garso galios lygis L (išmatuotas pagal 2000/14/EB)101 dB(A)Vibracijos vertė a

Priekinė rankena1.2 m/s

K=1.5 m/s Galinė rankena1.2 m/s

◾ Pirmiau nurodyti parametrai išbandyti ir išmatuoti naudojant elektrinį strypą PPX1000. ◾ Nurodyta bendroji vibracijos vertė išmatuota taikant standartinį bandymo metodą, todėl pagal ją galima palyginti skirtingus įrankius. ◾ Nurodytą bendrąją vibracijos vertę taip pat galima naudoti pirminiam poveikio vertinimui. PASTABA: Naudojant įrenginį realiomis sąlygomis, skleidžiamos vibracijos stiprumo vertė gali skirtis nuo nurodytos. Kad apsisaugotų dirbdamas realiomis sąlygomis, naudotojas turi mūvėti pirštines ir naudoti klausos apsaugos priemones. PAKUOTĖS TURINIO SĄRAŠAS (A1 PAV.) Šiai aukštapjovei rekomenduojama juosta ir grandinėDALIES PAVADINIMAS MODELIO NUMERISKreipiamoji juosta AG1000/AG1001Pjūklo grandinė AC1000/AC1001 APRAŠYMAS PAŽINKITE SAVO AUKŠTAPJOVĖS ĮTAISĄ (A1 pav.) 1. Pjūklo grandinė2. Kreipiamoji juosta3. Kotas4. Alyvos bakelio dangtelis5. Alyvos bakelis6. Grandinės ir žvaigždutės gaubtas7. Įtempimo varžtas8. Apsauginiai smaigai9. Juostos veržlė10. Grandinės užmova SURINKIMAS ĮSPĖJIMAS: jei kurios nors dalys pažeistos arba jų nėra, nenaudokite šio gaminio tol, kol tos dalys nebus pakeistos. Naudojant šį gaminį su pažeistomis dalimis arba kai jų trūksta, galima sunkiai susižaloti. ĮSPĖJIMAS: nebandykite modikuoti šio gaminio arba sukurti priedų, nerekomenduojamų naudoti su šia aukštapjove. Visi tokie pakeitimai ir modikacijos laikomi netinkamu naudojimu. Jie gali lemti pavojingas aplinkybes, dėl kurių galima susižaloti.

AUKŠTAPJOVĖS ĮTAISO PRIJUNGIMAS PRIE

ELEKTRINĖS GALVUTĖS SU SUSTUMIAMU KOTU Šis aukštapjovės įtaisas skirtas naudoti su EGO 56 V LIČIO JONŲ elektrine galvute su sustumiamu kotu PPX1000.Žr. elektrinės galvutės PPX1000 naudojimo instrukcijos skyrių „ĮTAISO PRIJUNGIMAS PRIE ELEKTRINĖS GALVUTĖS SU SUSTUMIAMU KOTU“. ĮSPĖJIMAS: nesilaikant įtaiso prijungimo prie elektrinės galvutės nurodymų galima sunkiai ar net mirtinai susižaloti. ĮSPĖJIMAS: niekada netvirtinkite ir nereguliuokite jokių įtaisų, kai veikia elektrinė galvutė arba neišimta baterija. Nesustabdę variklio ir neišėmę baterijos galite sunkiai susižaloti.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500180

DARBAS PAVOJUS: niekada nepjaukite šalia elektros linijų, elektros laidų arba kitų elektros įtampos šaltinių. Jeigu kreipiamoji juosta arba grandinė įstrigtų elektros laiduose arba linijoje JOKIU BŪDU NELIESKITE JUOSTOS, GRANDINĖS ARBA ALIUMININIO KOTO! JAIS GALI TEKĖTI ELEKTROS SROVĖ, O TAI GALI BŪTI LABAI PAVOJINGA. Laikykite aukštapjovę už izoliuotos galinės rankenos arba padėkite toliau nuo savęs saugiu būdu. Prieš bandydami išlaisvinti kreipiamąją juostą ir grandinę, atjunkite įtampą pažeistoje elektros linijoje arba laide. Palietę kreipiamąją juostą, grandinę, kitas elektrai laidžias aukštapjovės dalis, elektros laidus ar linijas, kuriomis teka srovė, galite patirti elektros smūgį ir sunkiai ar net mirtinai susižaloti. ĮSPĖJIMAS: mokėjimas naudotis šiuo įrankiu nesuteikia teisės dirbti nerūpestingai. Atminkite, kad net akimirksniui atitraukę dėmesį galite sunkiai susižaloti. ĮSPĖJIMAS: visada naudokite akių ir klausos apsaugos priemones. Nesilaikant šio nurodymo į akis gali pataikyti išsviestos šiukšlės arba galite kitaip sunkiai susižaloti.Kaskart prieš naudodami gaminį nuodugniai jį patikrinkite, ar nesugadintas ir netrūksta ar neatsilaisvinusios dalys, pavyzdžiui, sraigtai, veržlės, varžtai, dangteliai ir pan. Patikimai priveržkite visas tvirtinimo detales ir dangtelius ir nenaudokite šio gaminio, kol nepakeisite visų trūkstamų ar sugadintų dalių. ĮSPĖJIMAS: kad išvengtumėte sunkių traumų, prieš atlikdami techninę priežiūrą, valydami įrankį, keisdami priedus arba valydami šiukšles iš įrenginio išimkite sudėtinę bateriją. NAUDOJIMAS Šį gaminį galite naudoti šiai paskirčiai: ◾ Šakoms pjaustyti; ◾ Genėti. PASTABA: įrankį galima naudoti tik pagal numatytąją paskirtį. Naudojimas bet kokiu kitu tikslu laikomas netinkamu naudojimu.

ALYVOS BAKELIO PILDYMAS JUOSTAI IR

GRANDINEI SKIRTA TEPIMO PRIEMONE (B pav.) ĮSPĖJIMAS: nerūkykite ir nenaudokite ugnies ar liepsnos šalia alyvos ar aukštapjovės. Alyva gali išsilieti ir sukelti gaisrą. PASTABA: nauja aukštapjovė parduodama be alyvos. Prieš ją naudojant bakelį būtina pripildyti grandinėms skirta alyva. Grandinės eksploatavimo trukmė ir pjovimo našumas priklauso nuo tinkamo tepimo. Darbo metu grandinė automatiškai tepama grandinių alyva. Darbo metu prašome visada atkreipti dėmesį į alyvos lygį bakelyje ir pagal poreikį laiku jį papildyti. 1. Išimkite sudėtinę bateriją iš elektrinės galvutės.2. Kad į alyvos bakelį nepatektų nešvarumų, nuvalykite jo dangtelį ir plotą aplink dangtelį.3. Pastatykite aukštapjovės įtaisą statmenai ir sukdami prieš laikrodžio rodyklę nuimkite alyvos bakelio dangtelį.4. Į bakelį iki pat kakliuko atsargiai pripilkite kreipiamųjų juostų ir grandinių alyvos. Pilkite atsargiai, kad alyva nepersilietų. Nušluostykite alyvos perteklių ir užsukite alyvos bakelio dangtelį. PASTABA: alyvos srauto greitį galima reguliuoti reguliavimo varžtu: sukant prieš laikrodžio rodyklę, srautas didėja, o sukant pagal laikrodžio rodyklę – mažėja (B pav.). B-1 Reguliavimo varžtas PASTABA: nenaudokite nešvarios, panaudotos arba kitaip užterštos alyvos. Nepaisant šio nurodymo galima sugadinti kreipiamąją juostą arba grandinę. PASIRENGIMAS PJAUTI (C pav.) Žr. šios instrukcijos skyrių „Svarbūs saugos nurodymai“, kuriame aprašomos reikiamos apsaugos priemonės. ◾ Pakelkite pjovimo juostos viršūnę ir patikrinkite, ar grandinė neatsipalaidavusi. Grandinė tinkamai įtempta, kai nėra laisvumo pjovimo juostos apačioje ir kai grandinė gerai prigludusi, tačiau ją galima pasukti ranka ir ji nestringa. Jei įtempimą reikia reguliuoti, žr. šios instrukcijos skyriaus „TECHNINĖ PRIEŽIŪRA“ dalyje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus reguliavimo nurodymus. ◾ Prieš naudodami patikrinkite, ar priveržtas gaubto varžtas. Jeigu gaubto varžtas atsileidęs, jį gerai priveržkite pagal laikrodžio rodyklę. ◾ Patikrinkite, ar aštrūs pjūklo grandinės dantukai ir pasirūpinkite, kad grandinė būtų gerai sutepta. ◾ Mūvėkite neslidžias pirštines, užtikrinančias tvirčiausią sugriebimą ir apsaugą. Niekada nestovėkite po pjaunama šaka. Stovėkite tvirtai, išlaikydami pusiausvyrą. Stebėkite, ar nėra kliūčių, pavyzdžiui, kelmų, šaknų ar duobių, už kurių užkliuvę galėtumėte prarasti pusiausvyrą arba pargriūti.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500

◾ Varikliui veikiant visada tinkamai laikykite įrankį. Įrankį tvirtai laikykite abiem rankomis. Laikykite vadovaudamiesi PPX1000 naudotojo instrukcijos skyriuje „ELEKTRINĖS GALVUTĖS SU SUSTUMIAMU KOTU LAIKYMAS“ nurodytomis instrukcijomis. ◾ Kad dirbti būtų saugu ir patogiau, peties diržą užsidėkite skersai peties. Pareguliuokite diržą per petį, kad jis būtų patogioje darbinėje padėtyje. Laikydamiesi instrukcijų, pateiktų PPX1000 naudotojo vadovo skyriuje „PETIES DIRŽO TVIRTINIMAS“, pritvirtinkite peties diržą prie elektrinio strypo. ĮSPĖJIMAS: Peties diržas taip pat yra greitai atjungiamas mechanizmas pavojingoje situacijoje. Susidarius kritinei situacijai nedelsiant nuimkite peties diržą, nepaisydami to, kokioje padėtyje jis yra.

ĮRANKIO PALEIDIMAS IR SUSTABDYMAS

Žr. elektrinės galvutės PPX1000 naudojimo instrukcijos skyrių „ELEKTRINĖS GALVUTĖS PALEIDIMAS IR SUSTABDYMAS“. PAGRINDINĖ PJOVIMO PROCEDŪRA (D ir E pav.) Kad nepažeistumėte medžių arba krūmų žievės, atlikite toliau aprašomus veiksmus. Pjaudami nestumdykite pjūklo pirmyn ir atgal.1. Visų pirma negiliai įpjaukite (1/4 šakos skersmens gyliu) šakos apatinę pusę arti pagrindinės šakos arba kamieno.2. Dabar pjaukite šakos viršutinę pusę šiek tiek toliau nuo pirmojo pjūvio. Pjaukite šaką, kol ji atsiskirs nuo medžio. Būkite pasiruošę išlaikyti įrankio svorį, kai šaka pradės kristi.3. Paskutinį pjūvį atlikite arti kamieno. PASTABA: darydami antrąjį ir paskutinįjį pjūvius (iš šakos viršutinės pusės), apsauginius smaigus atremkite į pjaunamą šaką (E pav.). Taip pjaunama šaka stabilesnė ir ją lengviau pjauti, nestipriai spaudžiant žemyn. Pernelyg stipriai spaudžiant galima sugadinti kreipiamąją juostą, grandinę arba variklį.

4. Baigę pjauti iš karto atleiskite elektrinės galvutės jungiklį.

PASTABA: nesilaikant tinkamų pjovimo procedūrų, juosta ir grandinė gali įstrigti pjaunamoje šakoje. Jeigu taip nutiktų, atlikite šiuos veiksmus:1. Išjunkite variklį ir išimkite sudėtinę bateriją.2. Jeigu šaką galite pasiekti nuo žemės, laikydami pjūklą ją pakelkite. Šiuo būdu turėtumėte atlaisvinti ir ištraukti pjūklą.3. Nepavykus ištraukti pjūklo kreipkitės pagalbos į specialistą. ŠAKŲ PJAUSTYMAS IR GENĖJIMAS (F pav.) Šis aukštapjovės įtaisas skirtas šakelėmis ir ne storesnėms kaip 20 cm šakoms pjaustyti ir genėti. Kad darbo rezultatai būtų kuo geresni, laikykitės toliau pateiktų atsargumo priemonių.1. Atidžiai planuokite pjūvį. Žinokite, kuria kryptimi kris šaka. ĮSPĖJIMAS: šakos gali kristi nenumatyta kryptimi. Nestovėkite tiesiai po pjaunama šaka. 2. Pjaunant įrankis dažniausiai laikomas 60° arba mažesniu kampu. Kuo didesnis pjūklo koto kampas žemės atžvilgiu, tuo sunkiau atlikti pirmąjį pjūvį (iš šakos apatinės pusės).3. Ilgas šakas pjaustykite dalimis.4. Pradžioje nupjaukite apatines šakas, kad po to būtų daugiau vietos kristi pjaunamoms viršutinėms šakoms.5. Dirbkite neskubėdami, abiem rankomis tvirtai laikydami pjūklą. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą.6. Nepjaukite stovėdami ant kopėčių – tai nepaprastai pavojinga. Tokius darbus patikėkite specialistams.7. Prie pagrindinės šakos arba kamieno pjaukite tik nupjovę pakankamą dalį šakos, kad sumažėtų likusios dalies svoris. Tinkamai pjaudami nenuplėšite žievės nuo pagrindinės šakos arba kamieno.8. Aukštapjovės nenaudokite medžiams leisti arba rąstams pjaustyti.9. Kad nepatirtumėte elektros smūgio, nedirbkite arčiau nei 15 m nuo antžeminių elektros linijų ir neleiskite pašaliniams asmenims priartėti arčiau nei per 15 metrų.

ĮSPĖJIMAS: prieš tikrindami, valydami įrankį ar atlikdami techninę jo priežiūrą sustabdykite variklį, palaukite, kol sustos visos judančios dalys, ir išimkite sudėtinę bateriją. Nesilaikydami šių instrukcijų galite sunkiai ar net mirtinai susižaloti arba sugadinti turtą. ĮSPĖJIMAS: vykdydami techninės priežiūros darbus naudokite tik identiškas atsargines dalis. Naudojant bet kokias kitas dalis gali kilti pavojus arba sugesti gaminys. Kad gaminys būtų saugus ir patikimas, visus šiuose techninės priežiūros nurodymuose neaprašytus remonto darbus turi atlikti kvalikuotas techninės priežiūros technikas.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500182

Plastikinių dalių nevalykite tirpikliais. Įvairūs komerciniai tirpikliai gali pažeisti įvairių tipų plastiką ir jų naudoti nerekomenduojama. Purvą, dulkes, alyvą, tepalus ir t. t. valykite švaria šluoste. ĮRANKIO VALYMAS ◾ Kaskart baigę naudoti išimkite sudėtinę bateriją ir minkštu šepetėliu nuvalykite nešvarumus nuo grandinės ir kreipiamosios juostos. Aukštapjovės paviršių valykite švaria šluoste, sudrėkinta mažos koncentracijos muilo tirpalu. ◾ Nuimkite grandinės ir žvaigždutės gaubtą ir minkštu šepetėliu nuvalykite nešvarumus nuo kreipiamosios juostos, pjūklo grandinės, žvaigždutės ir grandinės ir žvaigždutės gaubto. ◾ Keisdami pjūklo grandinę iš kreipiamosios juostos griovelio būtinai išvalykite medienos skiedras, pjuvenas ir nešvarumus. ◾ Prašome kas dvi savaites tikrinti variklio korpuso vidų ir iš aušinimo angų pašalinti šiukšles (G pav.). PASTABA: plastikinėms korpuso arba rankenos dalims valyti nenaudokite jokių koncentruotų ploviklių. Kai kurios aromatinės alyvos (pvz., pušies arba citrinų) gali jas sugadinti.

JUOSTOS IR GRANDINĖS KEITIMAS

ĮSPĖJIMAS: niekada nelieskite ir nereguliuokite grandinės, kai variklis veikia. Pjūklo grandinė yra labai aštri; vykdydami pjūklo priežiūros darbus visada mūvėkite apsaugines pirštines. PASTABA: kreipiamąją juostą ir grandinę visada keiskite juostos ir grandinės deriniu, nurodytu skyriuje „Šiai aukštapjovei rekomenduojama juosta ir grandinė“. Sudilusios kreipiamosios juostos ir grandinės išardymas (H pav.)

1. Išimkite sudėtinę bateriją ir palaukite, kol aukštapjovė

atvės; tuomet priveržkite alyvos bakelio dangtelį.

2. Paguldykite aukštapjovės įtaisą ant šono taip, kad

grandinės ir žvaigždutės gaubtas būtų nukreiptas į viršų.

3. Mūvėkite pirštines. Prie elektrinės galvutės pridedamu

universaliu raktu atsukite prieš laikrodžio rodyklę juostos veržlę ir nuimkite ją nuo grandinės ir žvaigždutės gaubto. Grandinės ir žvaigždutės gaubtą nuvalykite sausa šluoste ir pasidėkite, kol reikės vėl uždėti.

4. Nuo montavimo paviršiaus nuimkite kreipiamąją juostą

ir grandinę. Iš juostos išimkite sudilusią grandinę. PASTABA: jeigu sunku nuo montavimo paviršiaus nuimti kreipiamąją juostą ir grandinę, pastatykite aukštapjovę stačią. Viena ranka prilaikykite juostą, o kita prieš laikrodžio rodyklę sukdami atleiskite grandinės įtempimo varžtą (I pav.); po to nuimkite juostą su grandine. PASTABA: tuo pačiu tai gera proga patikrinti, ar varančioji žvaigždutė nėra pernelyg sudilusi ar pažeista. Naujos juostos ir grandinės sumontavimas

1. Padėkite naujos pjūklo grandinės kilpą ant lygaus

paviršiaus ir ištiesinkite sulenktas vietas (J pav.).

2. Grandinės varančiuosius narelius įstatykite į

kreipiamosios juostos griovelį. K-1 Grandinės varantieji nareliai K-2 Kreipiamosios juostos griovelis

3. Laikydami grandinę ant kreipiamosios juostos uždėkite

jos kilpą ant aukštapjovės žvaigždutės (K pav.). PASTABA: pjūklo grandinėje išgraviruotos mažos krypčių rodyklės. Įrankio korpuse įspausta dar viena krypties rodyklė (L pav.). Dėdami pjūklo grandinę ant žvaigždutės įsitikinkite, kad rodyklių ant pjūklo grandinės ir korpuso kryptys SUTAPTŲ. Jeigu jų kryptys priešingos, apverskite kreipiamąją juostą kartu su uždėta grandine (M pav.). L-1 Lygiavimo iškyšos L-2 Žvaigždutė L-3 Įtempimo varžtas L-4 Įtempimo reguliavimo pirštas L-5 Kreipiamosios juostos išpjova

4. Ant montavimo paviršiaus uždėkite kreipiamąją juostą

taip, kad lygiavimo iškyšos atsidurtų juostos išpjovoje, o įtempimo reguliavimo pirštas įsistatytų į apatinę angą pjovimo juostos gale (L pav.). PASTABA: jeigu sunku įstatyti įtempimo reguliavimo pirštą į angą, tinkamai sureguliuokite grandinės įtempimo varžtą, kad įtempimo reguliavimo pirštas atsidurtų tiksliai angoje.

5. Vėl pritvirtinkite grandinės ir žvaigždutės gaubtą,

įkiškite pro tvirtinimo angą juostos veržlę ir priveržkite universaliu raktu taip, kad kreipiamoji juosta įsitvirtintų savo vietoje.

6. Įtempkite grandinę pagal nurodymus skyriuje

7. Laikykite pakėlę kreipiamosios juostos viršūnę ir tvirtai

priveržkite grandinės ir žvaigždutės gaubto veržlę. PASTABA: norėdami prailginti kreipiamosios juostos naudojimo trukmę, retkarčiais ją apverskite.

GRANDINĖS ĮTEMPIMO REGULIAVIMAS

DĖMESIO: prieš dirbant reikia tinkamai įtempti pjūklo grandinę.

1. Prieš reguliuodami grandinės įtempimą išjunkite variklį

ir išimkite sudėtinę bateriją.

2. Raktu atsukite juostos veržlę ir priveržkite tik ranka.

3. Laikykite nukreipę juostos viršūnę į viršų ir sukite

įtempimo varžtą, kol (N pav.): ◾ grandinės įlinkis juostos centre bus apie 1,3 mm (O pav.); ◾ mūvėdami pirštines patikrinkite, ar galite dviem pirštais patraukti grandinę ant juostos.

4. Sureguliavę grandinės įtempimą, pakelkite juostos

viršūnę į viršų ir priveržkite gaubto veržlę. PASTABA: jeigu grandinės įlinkis juostos centre nėra apie 1,3 mm, grandinės įtempimą sureguliuokite iš naujo.

KREIPIAMOSIOS JUOSTOS ŽVAIGŽDUTĖS

TEPIMAS Kreipiamosios juostos viršūnėje yra žvaigždutė. Kartą į savaitę ją reikia sutepti grandinių alyva, įšvirkščiant į tepimo angą tepalo švirkštu (komplekte nėra), kad pailgėtų kreipiamosios juostos eksploatavimo trukmė (P pav.). Pasukite kreipiamąją juostą ir patikrinkite, ar tepimo skylutėse ir grandinės griovelyje nėra nešvarumų. P-1 Tepimo anga P-2 Žvaigždutė pjovimo juostos viršūnėje

GABENIMAS IR LAIKYMAS

1. Nepalikite ir negabenkite veikiančio aukštapjovės

įtaiso. Prieš padėdami į sandėlį ar gabendami visada išimkite sudėtinę bateriją.

2. Prieš padėdami aukštapjovės įtaisą į sandėlį ar

gabendami ant kreipiamosios juostos ir grandinės visada uždėkite juostos užmovą. Būkite atsargūs, kad nepaliestumėte aštrių grandinės dantukų.

3. Prieš padėdami į sandėlį kruopščiai nuvalykite

aukštapjovę. Aukštapjovę laikykite sausoje patalpoje, kuri būtų užrakinta ir (ar) neprieinama vaikams. Saugokite nuo ėsdinančiųjų medžiagų, pavyzdžiui, sodo chemikalų ir ledui tirpdyti naudojamų druskų.

4. Jei aukštapjovės įtaisas nuimtas nuo elektrinės

galvutės ir padėtas atskirai, ant įtaiso koto uždėkite kamštelį, kad į jungiamąją movą nepatektų nešvarumų. Aplinkos apsauga Neišmeskite elektros įrangos, baterijos įkroviklio ir baterijų ar įkraunam ų baterijų kartu su buitinėmis atliekomis!AUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500184

Neveikia variklis. ◾ Sudėtinė baterija neprijungta prie aukštapjovės. ◾ Prie aukštapjovės prijunkite sudėtinę bateriją. ◾ Nėra elektrinio kontakto tarp pjūklo ir baterijos. ◾ Išimkite sudėtinę bateriją, patikrinkite kontaktus ir vėl įstatykite sudėtinę bateriją. ◾ Sudėtinė baterija visiškai išsikrovusi. ◾ Įkraukite sudėtinę bateriją. ◾ Prieš paspaudžiant jungiklį nepaspaudžiamas blokuotės išjungimo mygtukas. ◾ Kad įjungtumėte aukštapjovę, nuspauskite ir laikykite nuspaudę blokuotės išjungimo mygtuką, o po to paspauskite jungiklį. ◾ Sudėtinė baterija arba elektrinė galvutė pernelyg įkaitusi. ◾ Leiskite sudėtinei baterijai ar elektrinei galvutei atvėsti žemiau 67 °C temperatūros. ◾ Pjūklo grandinė įstrigo medienoje. ◾ Atleiskite jungiklį, ištraukite grandinę ir kreipiamąją juostą iš medienos ir vėl paleiskite aukštapjovę. ◾ Nešvarumai pjovimo juostos griovelyje. ◾ Spauskite pjūklo grandinę į medį ir stumdykite aukštuminį pjūklą pirmyn bei atgal, kad pjuvenos pasišalintų. ◾ Grandinės ir žvaigždutės gaubte yra nešvarumų. ◾ Išimkite sudėtinę bateriją, nuimkite grandinės ir žvaigždutės gaubtą ir išvalykite nešvarumus.Variklis veikia, tačiau grandinė nesisuka. ◾ Grandinė nesusikabina su varančiąja žvaigždute. ◾ Išimkite sudėtinę bateriją ir iš naujo uždėkite grandinę; grandinės varantieji nareliai turi būti visiškai užmauti ant žvaigždutės.Aukštapjovės netinkamai pjauna. ◾ Nepakankamai įtempta grandinė. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „GRANDINĖS ĮTEMPIMO REGULIAVIMAS“ pateiktus nurodymus sureguliuokite grandinės įtempimą. ◾ Atšipusi grandinė. ◾ Kreipkitės į kvalikuotą techninės priežiūros specialistą, kad pagaląstų grandinę. ◾ Grandinė uždėta atvirkščiai. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus nurodymus vėl uždėkite pjūklo grandinę. ◾ Sudilusi grandinė. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus nurodymus pakeiskite grandinę. ◾ Sausa arba per daug įtempta grandinė. ◾ Patikrinkite alyvos lygį. Jei reikia, pripildykite alyvos bakelį. ◾ Grandinė neįstatyta į pjovimo juostos griovelį. ◾ Išimkite sudėtinę bateriją ir pagal skyriuje „JUOSTOS IR GRANDINĖS KEITIMAS“ pateiktus nurodymus vėl uždėkite pjūklo grandinę.AUKŠTUMINIO PJŪKLO ĮTAISAS — PSX2500

Juosta ir grandinė įkaista bei rūksta. ◾ Patikrinkite, ar grandinė nėra pernelyg įtempta. ◾ Išimkite sudėtinę bateriją ir vėl įtempkite pjūklo grandinę; žr. nurodymus skyriuje „GRANDINĖS ĮTEMPIMO REGULIAVIMAS“. ◾ Grandinės alyvos bakelis yra tuščias. ◾ Įpilkite juostos ir grandinės alyvos. ◾ Nešvarumai pjovimo juostos griovelyje. ◾ Išvalykite nešvarumus iš griovelio. GARANTIJA

EGO GARANTINĖ POLITIKA

Norėdami sužinoti visas EGO garantinės politikos sąlygas, apsilankykite interneto svetainėje egopowerplus.com.ZARU ZĀĢA PIERĪCE — PSX2500186
