PSX2500 - Unelte multifuncționale EGO - Manual de utilizare gratuit

Tip produs	Extensie pentru tăiere cu prăjină pentru blocul motor
Marcă	EGO
Model	PSX2500
Lungimea ghidajului lanțului	250 mm
Pasul lanțului	3/8 țoli (9,5 mm)
Tipul lanțului recomandat	AC1000 / AC1001
Tipul ghidajului lanțului recomandat	AG1000 / AG1001
Capacitatea rezervorului de ulei pentru lanț	150 ml
Greutate (cu protecție ghidaj)	2,0 kg
Alimentare	Baterie litiu-ion 56 V (bloc motor PPX1000 necesar)
Funcții principale	Tăierea crengilor și elagarea ramurilor până la 20 cm diametru
Temperatura de utilizare recomandată	-10 °C până la 40 °C
Temperatura de depozitare recomandată	-20 °C până la 70 °C
Nivel de putere acustică garantat	101 dB(A)
Nivel de vibrații (mânere față/spate)	1,2 m/s² (K=1,5 m/s²)
Întreținere și curățare	Curățați după fiecare utilizare cu apă cu săpun; ungeți pinionul de întoarcere în fiecare săptămână; înlocuiți lanțul și ghidajul uzate
Siguranță	Purtați ochelari, mănuși, cască antifon; nu utilizați aproape de linii electrice (< 15 m); scoateți bateria înainte de întreținere
Piese de schimb și reparabilitate	Utilizați exclusiv piese de schimb EGO identice; reparații efectuate de un centru autorizat

Întrebări frecvente - PSX2500 EGO

Cum se asamblează extensia pentru tăiere pe blocul motor PPX1000?

Consultați secțiunea FIXAREA UNEI EXTENSII PE BLOCUL MOTOR din manualul blocului motor PPX1000. Asigurați-vă că motorul este oprit și bateria scoasă înainte de asamblare.

Cum se umple rezervorul de ulei pentru lanț?

Scoateți bateria, curățați capacul rezervorului, rotiți-l în sens antiorar, turnați ulei pentru ghidaj și lanț până la gât, apoi închideți. Nu fumați lângă ulei.

Cum se reglează tensiunea lanțului?

Slăbiți piulița ghidajului, ridicați nasul ghidajului, rotiți șurubul de tensiune până când lanțul nu atârnă și poate fi tras cu două degete (joc de aproximativ 1,3 mm). Mențineți nasul ridicat și strângeți piulița.

Ce trebuie făcut dacă lanțul nu se rotește?

Verificați dacă bateria este introdusă și încărcată, dacă blocarea întrerupătorului este apăsată și dacă lanțul este bine angrenat pe pinionul de antrenare. Dacă resturile blochează, scoateți bateria și curățați.

De ce se încălzește și fumegă lanțul?

Cauze posibile: tensiune excesivă a lanțului, rezervor de ulei gol sau resturi în șina ghidajului. Corectați tensiunea, adăugați ulei și curățați ghidajul.

Care este procedura de tăiere recomandată?

Efectuați mai întâi o tăietură inferioară (1/4 din diametru) sub creangă, apoi o tăietură superioară mai departe, și în final o tăietură finală lângă trunchi. Mențineți ghearele pe creangă pentru a o stabiliza.

Cum se curăță scula după utilizare?

Scoateți bateria. Îndepărtați resturile de pe lanț și ghidaj cu o perie moale. Ștergeți cu o cârpă umedă și săpun blând. Nu utilizați solvenți agresivi.

Ce accesorii sunt compatibile cu PSX2500?

Utilizați numai ghidajul de lanț AG1000/AG1001 și lanțul AC1000/AC1001 recomandate de EGO. Blocul motor compatibil este PPX1000.

Care sunt măsurile de siguranță importante?

Purtați ochelari de protecție, mănuși, cască antifon și încălțăminte antiderapantă. Nu tăiați niciodată la mai puțin de 15 m de liniile electrice. Nu utilizați scula într-un copac.

De unde pot obține piese de schimb sau pot repara scula?

Accesați egopowerplus.com pentru a găsi un centru de service autorizat. Utilizați exclusiv piese de schimb EGO originale.

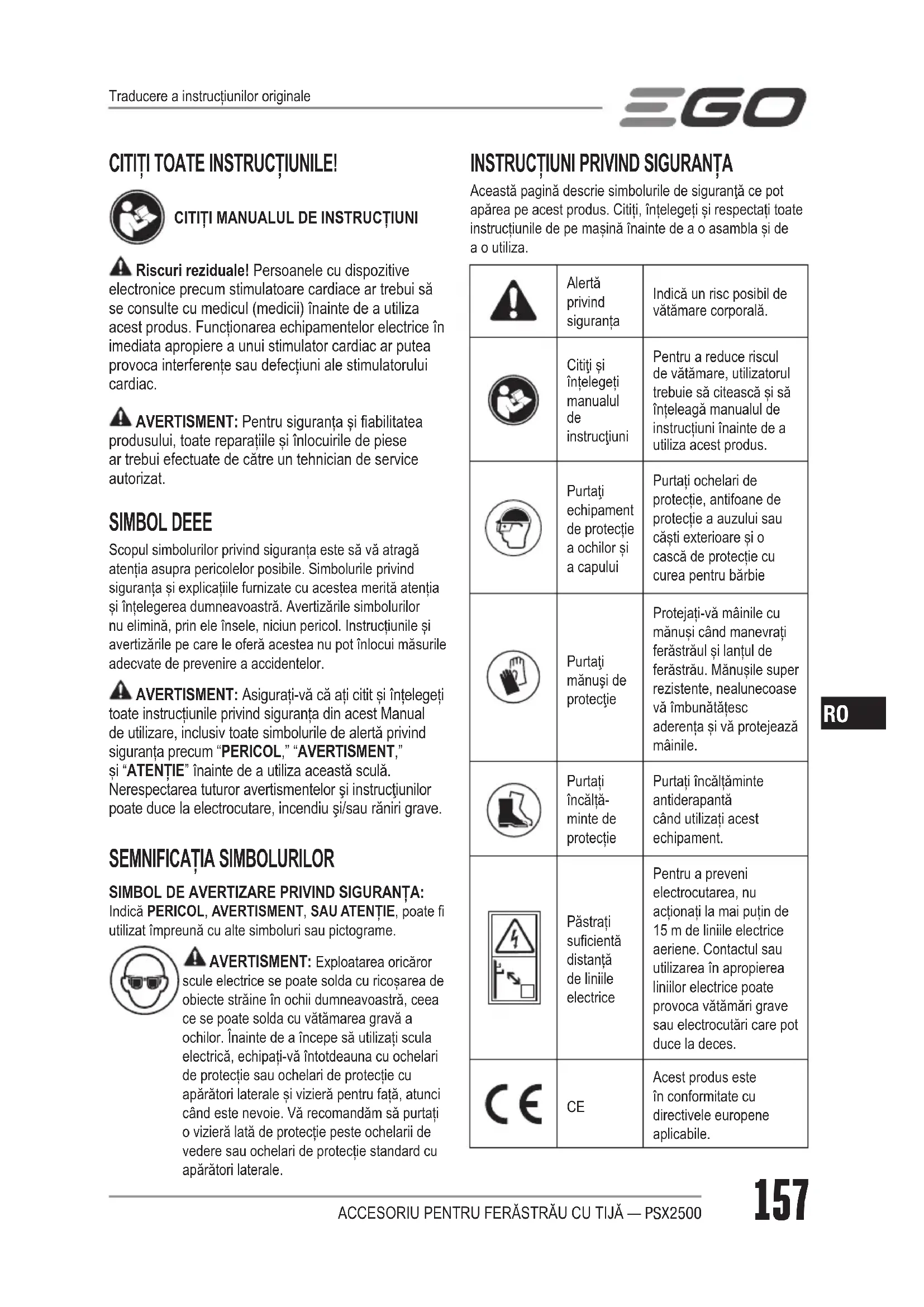

MANUAL DE UTILIZARE PSX2500 EGO

Riscuri reziduale! Persoanele cu dispositive electronice precum stimulatoare cardiace ar trebui să se consulte cu medicul (medicii) înainte de a utiliza acest produs. Funcționarea echipamentelor electrice în imediata apropiere a unui stimulator cardiac ar putea provoca interferențe sau defectiuni ale stimulatorului cardiac.

AVERTISMENT: Pentru siguranța și fiabilitatea produsului, toate reparațiile și înlocuirile de piese ar trebui efectuate de către un tehnician de service autorizat.

SIMBOL DEEE

Scopul simbolurilor privind siguranța este să vă atragă atenția asupra pericolelor posibile. Simbolurile privind siguranța și explicațiile furnizate cu acestea merită atenția și înțelegerea dumneavoastră. Avertizările simbolurilor nu elimină, prin ele însele, niciun pericol. Instructiunile și avertizările pe care le oferă acestea nu pot înlocui măsurile adecvate de prevenire a accidentelor.

AVERTISMENT: Asigurați-vă că ați citit și înțelegeți toate instrucțiunile privind siguranța din acest Manual de utilizare, inclusiv toate simbolurile de alertă privind siguranța precum "PERICOL," "AVERTISMENT," și "ATENTIE" înainte de a utiliza această sculă. Nerespectarea tuturor avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și/sau răniri grave.

SEMNIFICATIA SIMBOLURILOR

SIMBOL DE AVERTIZARE PRIVIND SIGURANTA: Indică PERICOL, AVERTISMENT, SAU ATENTIE, poate fi utilizat împreună cu alte simboluri sau pictograme.

AVERTISMENT: Exploatarea oricăror scule electrice se poate solda cu ricoșarea de obiecte străine în ochii dumneavoastră, ceea ce se poate solda cu vătămarea gravă a ochilor. Înainte de a începe să utilizați scula electrică, echipați-vă întotdeauna cu ochelari de protecție sau ochelari de protecție cu apărători laterale și vizieră pentru față, atunci când este nevoie. Vă recomandăm să purtați o vizieră lată de protecție peste ochelarii de vedere sau ochelari de protecție standard cu apărători laterale.

INSTRUCTIUNI PRIVIND SIGURANTA

Această pagină descrie simbolurile de siguranță ce pot apărea pe acest produs. Citiți, înțelegeți și respectați toate instrucțiunile de pe mașină înainte de a o asambla și de a o utiliza.

	Alertă privind siguranța	Indică un risc posibil de vătămare corporală.
	Citiți și înțelegeți manualul de instrucțiuni	Pentru a reduce riscul de vătămare, utilizatorul trebuie să citească și să înțeleagă manualul de instrucțiuni înainte de a utiliza acest produs.
	Purtați echipament de protecție a ochilor și a capului	Purtați ochelari de protecție, antifoane de protecție a auzului sau căști exterioare și o cască de protecție cu curea pentru bărbie
	Purtați mănuși de protecție	Protejați-vă mâinile cu mănuși când manevrați ferăstrăul și lanțul de ferăstrău. Mănușile super rezistente, nealunecoase vă îmbunătățesc aderența și vă protejează mâinile.
	Purtați încăltă- minte de protecție	Purtați încăltăminte antiderapantă când utilizatii acest echipament.
	Păstrați suficientă distanță de liniile electrice	Pentru a preveni electrocutarea, nu acționați la mai puțin de 15 m de liniile electrice aeriene. Contactul sau utilizarea în apropierea liniilor electrice poate provoca vătămări grave sau electrocutări care pot duce la deces.
	CE	Acest produs este în conformitate cu directivele europene aplicabile.
	DEEE	Deşeurile produselor electrice nu trebuie să fie eliminate împreună cu deşeurile menajere. Predați-le unui punct de reciclare autorizat.
	Zgomot	Nivel de putere acustică garantat. Emisii sonore în mediul înconjurător conform Directivei comunitare europene.
V Volt Tensiune
mm Milimetru Lungime sau dimensiune
cm Centimetru Lungime sau dimensiune
kg Kilogram Greutate
n_0	Turație de mers în gol	Turație de mers în gol
... /min Pe minut Rotații pe minut
	Curent continuu	Tip sau o caracteristică de curent

INSTRUCTIUNI IMPORTANTE PRIVIND SIGURANTA

AVERTISMENT! Când utilizati aparate electrice de grădinărit, trebuie să se respecte întotdeauna instrucțiunile de bază privind securitatea, inclusiv următoarele, pentru a se reduce riscul de incendiu, șoc electric și vătămare.

CITIȚI CU ATENȚIE ÎNAINTE DE UTILIZARE

PĂSTRAȚI PENTRU CONSULTARE ULTERIOARĂ

PERICOL! Nu operați în apropierea liniilor electrice. Unitatea nu a fost proiectată pentru a oferi protectie împotriva șocurilor electrice în caz de contact cu liniile electrice aeriene, consultați reglementările locale pentru distanțe de siguranță față de liniile electrice aeriene și asigurați-vă că poziția de funcționare este sigură și sigură înainte de a utiliza scula.

⚠ AVERTISMENTE DE SIGURANTĂ PRIVIND FERĂSTRĂUL CU TIJĂ

■ Tineți toate părțile corpului la distanță de lanțul ferăstrăului când ferăstrăul cu tijă este în funcțiune. Înainte de a porni ferăstrăul cu tijă, asigurați-vă că lanțul ferăstrăului nu este în contact cu nimic. Un moment de neatenție în timp ce utilizați ferăstrăul cu tijă se poate solda cu agățarea de către lanț a hainelor sau corpului dumneavoastră.

- Evitați contactul neintentionat cu lanțul staționar al ferăstrăului sau cu șinele barei de ghidare. Acestea pot fi foarte ascuțite. Purtați întotdeauna mănuși și pantaloni lungi sau haine atunci când manipulați ferăstrăul cu tijă, lanțul de ferăstrău sau șina de ghidare.

■ Tineți întotdeauna ferăstrăul cu tijă cu mâna dreaptă pe mânerul posterior și cu mâna stângă pe mânerul frontal. Utilizarea ferăstrăului cu o singură mână poate avea ca rezultat vătămarea gravă a operatorului, asistenților și/sau a trecătorilor.

- Tineți scula electrică numai de suprafețele izolate speciale deoarece lanțul ferăstrăului poate contacta cablaje ascunse. Lanțul ferăstrăului care intră în contact cu un fir „sub tensiune” poate pune sub tensiune părțile metalice exterioare ale sculei electrice și poate electrocuta operatorul.

- Purtați ochelari de protecție și antifoane. Se recomandă purtarea de echipament suplimentar de protecție pentru cap, mâini, picioare și tălpi. Îmbrăcămintea adecvată de protecție va reduce gradul de vătămare personală cauzat de resturile zburătoare sau contactul accidental cu lantul ferăstrăului.

- Nu utilizați un ferăstrău cu tijă într-un copac. Utilizarea unui ferăstrău cu tijă într-un copac se poate solda cu vătămare corporală.

Păstrați-vă întotdeauna stabilitatea și utilizați ferăstrăul cu tijă numai când stați pe o suprafață stabilă, plană și sigură. Suprafețele alunecoase sau instabile, cum sunt scările, pot cauza pierderea echilibrului sau a controlului asupra ferăstrăului cu tijă.

Nu utilizați un ferăstrău cu tijă care este deteriorat, reglat necorespunzător sau nu este asamblat complet și în siguranță. Asigurați-vă că lanțul ferăstrăului se oprește din mișcare când trăgaciul declanșator este eliberat.

■ Verificați piesa de prelucrat pentru depistarea cuielor, a sârmei sau a altor obiecte străine înainte de a vă apuca de tăiat.

Când tăiați o creangă care este în tensiune, fiți atenți la revenire. Când se eliberează tensiunea din fibrele de lemn, creanga tensionată poate lovi operatorul și/sau poate arunca ferăstrăul cu tijă în mod necontrolat.

■ Fiți foarte atenți când tăiați tufișuri și puieti. Materialul subțire poate prinde ferăstrăul cu lanț și îl poate ricoșa către dumneavoastră, sau vă poate dezechilibra.

Tăiatul agresiv sau abuziv ori utilizarea greșită a ferăstrăului cu tijă poate cauza uzura prematură a șinei, a lanțului și/sau a roții de lanț precum și ruperea lanțului ori a șinei, putând duce la recul sau la ejectarea materialelor de către lanț.

- Nu utilizați niciodată şina de ghidare ca și levier. O şină de ghidare îndoită poate cauza uzura prematură a şinei, lanțului și/sau a roții de lanț precum și ruperea lanțului ori a şinei, putând duce la recul sau la ejectarea materialelor de către lanț.

- Transportați ferăstrăul cu tijă cu două mâini pe mâner, cu ferăstrăul cu tijă oprit. Când transportați sau depozitați ferăstrăul cu tijă, echipați-l întotdeauna cu teaca șinei de ghidare. Manevrarea corespunzătoare a ferăstrăului cu tijă va reduce probabilitatea unui contact accidental cu lanțul în mișcare al ferăstrăului.

- Nu îndepărtați materialul tăiat și nu țineți de materialul ce trebuie tăiat când lamele sunt în mișcare. Asigurați-vă că opriți scula când îndepărtați materialul blocat. Lanțul ferăstrăului continuă să se miște după oprirea de la comutator. Un moment de neatenție în timp ce utilizați scula se poate solda cu vătămări corporale grave.

■ Respectați instrucțiunile privind ungerea, tensionarea lantului și schimbarea accesoriiilor. Lanțul lubrifiant sau tensionat necorespunzător se poate rupe sau poate crește posibilitatea de recul. Păstrați accesoriiul de tăiere curat pentru performanțe optime și pentru a reduce riscul de rănire.

■ Mențineți mânerele uscate, curate și fără ulei și vaselină. Mânerele unsuroase sau uleioase sunt alunecoase, provocând pierderea controlului.

- Tăiați numai lemn. Nu utilizați ferăstrăul cu tijă în alt scop în afara celui pentru care este destinat. De exemplu: nu utilizați ferăstrăul cu tijă pentru tăierea plasticului, zidăriei sau a materialelor de construcții nelemnoase. Utilizarea ferăstrăului cu tijă pentru operații diferite de cele pentru care este destinat s-ar putea solda cu o situație periculoasă.

- Nu folosiți ferăstrăul cu tijă în condiții meteorologice nefavorabile, mai ales atunci când există riscul de fulgere. Acest lucru scade riscul de a fi lovit de fulgere.

- Opriți motorul și scoateți setul de accumulatori ori de câte ori părăsiți scula.

- Păstrați aparatele neutilizate în interior. Când aparatele nu se utilizează, acestea trebuie depozitate în interior, într-un loc uscat și la înălțime, sau închise cu cheia, cu setul de accumulatori detașat, inaccesibil copiilor.

- Verificați piesele deteriorate. Înainte de a continua utilizarea produsului, apărătoarea sau altă piesă care este deteriorată trebuie verificată cu atenție pentru a determina dacă va funcționa corespunzător și își va îndeplini funcția desemnată. Verificați coaxialitatea pieselor în mișcare, neobstrucționarea pieselor în mișcare, defectări ale pieselor, montajul și orice altă situație care poate afecta funcționarea sculei. Apărătoarea sau altă piesă care este deteriorată trebuie reparată corect sau înlocuită de către un centru de service autorizat, cu excepția cazului când se indică contrariul în acest manual de instrucțiuni.

⚠ INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU FERĂSTRĂUL CU ACOPERIRE EXTINSĂ

- Nu încărcați setul de accumulatori în condiții de ploaie sau de umezeală.

■ Setul de acumulatori trebuie scos din aparat înainte de eliminarea acestuia.

■ Acumulatorul trebuie eliminat într-un mod nepericulos.

- Nu eliminați acumulatorii aruncându-i în foc. Celulele pot exploda. Verificați normele locale privind eventualele instrucțiuni speciale de eliminare.

- Nu desfaceți sau să mutilați acumulatorul. Electrolitul eliberat este coroziv și poate afecta ochii și pielea. Acesta poate fi toxic dacă este înghițit.

ATENTIE! Electrolitul este un acid sulfuric diluat care dăunează pielii și ochilor. Este conductiv electric și coroziv.

- Atenție când manevrați acumulatori pentru a scurtcircuita acumulatorul cu materiale conductoare precum inele, brățări și chei. Acumulatorul sau conductorul se pot supraîncălzi și cauza arsuri.

■ Sculele electrice alimentate cu baterii nu trebuie să fie racordate la o priză electrică; de aceea, acestea sunt întotdeauna în stare de functionare.

Atenție la eventualele riscuri chiar și când scula nu este în funcțiune. Aveți grijă când efectuați operații de întreținere sau de service.

- Îndepărtați setul de accumulatori înainte de a efectua operațiuni de service, de a curăța sau de a îndepărta materiale din sculă.

- Piese de schimb - În cazul operațiilor de service, utilizați numai piese de schimb EGO identice. Utilizarea oricăror alte accesorii sau componente poate crește riscul de vătămare.

■ Nu spălați scula cu furtunul de grădină; evitați pătrunderea apei în motor și în conexiunile electrice.
În cazul situațiilor care nu sunt adresate în acest manual, utilizați grijă și raționament. Contactați centrul de service EGO pentru asistență.

- Păstrați aceste instrucțiuni. Consultați-le frecvent și utilizați-le pentru a instrui alte persoane care ar putea utiliza această sculă.

■ Dacă împrumutați cuiva această sculă, împrumutați-i aceste instrucțiuni pentru a preveni utilizarea inadecvată a produsului și posibile vătămări.
- Utilizați numai seturile de acumulatori și încărcătoarele menționate în Fig. A2.

PĂSTRAȚI ACESTE INSTRUCTIUNI

NOTĂ: CONSULTAȚI MANUALUL DE INSTRUCTIUNI AL TIJEI DE ALIMENTARE PENTRU REGULI SUPLIMENTARE DE SIGURANTĂ SPECIFICE.

SPECIFICATII

Lungime sină de ghidare 250 mm
Pasul lanțului 3/8"(9,5 mm)
Adâncime dinte lanț 1,1 mm
Tip de lanț de ferăstrău		AC1000/AC1001
Tip sină de ghidare		AG1000/AG1001
Capacitate rezervor de ulei de lanț 150 ml
Temperatură de funcționare recomandată -10°C-40°C
Temperatură de depozitare recomandată -20°C-70°C
Greutate (cu teacă de lanț) 2,0 kg
Nivel de putere sonoră măsurată L_WA		98.54 dB(A)K=2.3 dB(A)
Nivel de presiune sonoră la urechea operatorului L_PA		85 dB(A)K=2.5 dB(A)
Nivel de putere acustică garantat L_WA :(măsurat în conformitate cu 2000/14/CE		101 dB(A)
Valoarea vibrațiilor a_h :	Mâner frontal	1.2 m/s ^2 K=1.5 m/s ^2
	Mâner posterior	1.2 m/s ^2 K=1.5 m/s ^2

■ Parametrii de mai sus sunt testați și măsurați când scula este echipată cu tija de alimentare PPX1000.
Valoarea totală declarată a vibrațiilor a fost măsurată în conformitate cu o metodă standard de testare și poate fi utilizată pentru compararea sculelor între ele.
Valoarea totală declarată poate fi utilizată în evaluarea preliminară a expunerii.

OBSERVATIE: Vibrațiile emise în timpul utilizării effective a sculei electrice pot diferi față de valoarea celor declarate pentru scula utilizată; Pentru protejarea operatorului, utilizatorul trebuie să poarte mănuși și șprotecții auditive în timpul utilizării effective a produsului.

LISTA COMPONENTELOR (FIG. A1)

^2 Sină și lant recomandate pentru acest ferăstrău cu tijă

DENUMIREA PIESELOR NUMĂR MODEL
Șină de ghidare AG1000/AG1001
Lanț de ferăstrău	AC1000/AC1001

DESCRIERE

DESCRIEREA ACCESORIULUI FERĂSTRĂU CU TIJĂ (Fig. A1)

1. Lanț de ferăstrău
2. Şină de ghidare
3. Tijă
4. Capac rezervor de ulei
5. Rezervor de ulei
6. Capac de roată de lant
7. Şurub de tensionare a lantului
8. Gheară
9. Piuliță pentru șină
10. Teacă pentru lanț

ASAMBLAREA

AVERTISMENT: Dacă unele piese sunt deteriorate sau lipsesc, nu utilizați acest produs până la înlocuirea pieselor. Utilizarea acestui produs cu piese deteriorate sau lipsă s-ar putea solda cu vătămări grave.
AVERTISMENT: Nu încercați să modificați acest produs sau să creați accesorii nerecomandate pentru acest produs. Orice astfel de modificare sau schimbare reprezintă o utilizare necorespunzătoare și se poate solda cu condiții periculoase care pot conduce la posibile vătămări.

CONECTAREA ACCESORIULUI FERĂSTRĂU CU TIJĂ LA TIJA DE ALIMENTARE TELESCOPICĂ

Acest accesoriu ferăstrău cu tijă este conceput pentru a fi utilizat cu tija de alimentare cu accumulator de Litiu-Ion de 56V PPX1000.

Consultați sectiunea privind „MONTAREA TIJEI DE ALIMENTARE TELESCOPICE” din manualul de instrucțiuni al tijei de alimentare PPX1000.

AVERTISMENT: Nefixarea accesoriiului și a tijei de alimentare conform instrucțiunilor de mai sus poate duce la vătămări grave sau la deces.

AVERTISMENT: Niciodată nu instalați, nu îndepărtați sau nu reglați vreun dispozitiv în timp ce capul de alimentare este în funcțiune sau dacă acumulatorul este instalat. Neoprirea motorului și neîndepărtarea acumulatorului se pot solda cu vătămări corporale grave.

FUNCTIONARE

PERICOL: Nu tăiați niciodată în apropierea liniilor electrice, a cablurilor electrice sau a altor surse electrice. În cazul blocării șinei și lanțului într-un cablu electric sau o linie electrică, NU ATINGETI ȘINA, LANTUL SAU TIJA DE ALUMINIU! ACESTEA POT FI PUSE SUB TENSIUNE ȘI POT DEVENI FOARTE PERICULOASE. Continuați să țineți ferăstrăul cu tijă de mânerul posterior izolat sau așezați-l pe jos și la distanță de dumneavoastră, într-un mod sigur. Deconectați alimentarea electrică de la cablul sau firul deteriorat înainte de a încerca să eliberați șina și lanțul din cablu sau din fir. Contactul cu șina, lanțul cu alte părți conductoare a ferăstrăului cu tijă sau contactul cu cablurile electrice sub tensiune ori linii, poate fi fatal datorită electrocutării sau rănilor grave.

AVERTISMENT: Nu permiteți ca familiarizarea cu acest produs să vă determine să fiti neatent. Amintiți-vă că o fracțiune de secundă de neatenție este suficientă pentru a provoca vătămări grave.

AVERTISMENT: Purtați întotdeauna echipament de protecție oculară împreună cu echipament de protecție auditivă. Nerespectarea acestei instrucțiuni ar putea avea ca rezultat proiectarea în ochi a obiectelor și alte posibile vătămări grave.

Înaintea fiecărei utilizări, inspectați întregul produs pentru depistarea defectelor, componentelor lipsă sau slăbite precum şuruburi, piulițe, bolțuri, capace etc. Strângeti bine toate elementele de prindere și capacele și nu utilizati acest produs dacă piesele lipsă sau defecte nu sunt înlocuite.

AVERTISMENT: Pentru prevenirea vătămărilor corporale grave, scoateți setul de accumulatori din sculă înainte de a depana, curăța, înlocui accesoriile sau de a îndepărta materialul din produs.

APLICATII

Puteti utiliza acest produs în scopul menționat mai jos:

■ Tăierea crengilor unui copac doborât
■ Tăierea crengilor unui copac

OBSERVATIE: Scula trebuie utilizată numai în scopul pentru care a fost proiectată. Orice altă utilizare este considerată a fi caz de utilizare necorespunzătoare.

UMPLEREA REZERVORULUI DE ULEI CU LUBRIFIANT DE ŞINĂ ȘI DE LANT (Fig. B)

AVERTISMENT: Nu fumați și nu aduceți în apropierea uleiului sau a ferăstrăului cu tijă surse de foc sau flăcări. Uleiul se poate deversa și cauza un incendiu.

OBSERVATIE: În momentul cumpărării, ferăstrăul cu tijă nu este umplut cu ulei. Este esențial să umpleți rezervorul cu ulei de lanț înainte de utilizare. Durata de viață a lanțului și capacitatea de tăiere depind de ungerea optimă. Lanțul este uns automat cu ulei de lanț în timpul funcționării. Vă rugăm să acordați atenție întotdeauna nivelului de ulei de lubrifiere și să umpleți rezervorul în timp util, după cum este necesar.

1. Detaşati setul de accumulatori de la tija de alimentare.
2. Curățați capacul rezervorului de ulei și zona din jurul acestuia pentru a vă asigura că nu cade murdărie în rezervorul de ulei.
3. Asezați accesoriiul ferăstrău cu tijă în poziție verticală și rotiți capacul rezervorului de ulei în sens invers acelor de ceasornic pentru a-l scoate.
4. Se toarnă cu grijă ulei pentru șină și lanț în rezervor până se umple până la gâtul rezervorului. Aveți grijă să nu lăsați să se scurgă ulei din deschidere. Ștergeți orice exces de ulei și închideți capacul rezervorului de ulei.

OBSERVATIE: Proportia de debit de ulei poate fi reglată prin rotirea șurubului de reglare în sens invers acelor de ceasornic pentru a crește debitul de ulei, în sensul acelor de ceasornic pentru a reduce debitul de ulei (Fig. B).

B-1 | Şurub de reglare

OBSERVATIE: Nu utilizati uleiuri murdare, uzate sau alte uleiuri contaminate. Pot apărea deteriorări ale șinei sau ale lanțului.

PREGĂTIREA PENTRU TĂIERE (Fig. C)

Consultați „Instrucțiunile importante de siguranță” expuse mai sus în acest manual pentru echipamente de siguranță adecvate.

• Ridicati vârful sinei de ghidare în sus, pentru a verifica dacă lanțul atârnă. Lanțul este tensionat corect când nu atârnă în partea inferioară a sinei de ghidare, iar lanțul este tensionat, dar poate fi deplasat cu mâna fără să se întepenească. Dacă tensiunea necesită reglare, consultați secțiunea „ÎNLOCUIREA ŞINEI ŞI LANTULUI” din secțiunea ÎNTRETINERE din acest manual pentru instrucțiuni de reglare.
  ■ Verificați tensiunea şurubului capacului înainte de utilizare. Dacă este slăbit, strângeți bine şurubul capacului rotindu-l în sensul acelor de ceasornic.
  ■ Verificați gradul de ascuțire al dinților de tăiere de pe lanțul ferăstrăului și asigurați-vă că lanțul este bine lubrifiant.
  ■ Purtati mănuși antiderapante pentru aderență maximă și protectie. Nu stați niciodată direct sub creanga pe care o tăiați. Asigurați-vă că vă mențineți echilibrul în siguranță. Aveți grijă la obstacole, cum ar fi buturugi de copaci, rădăcini și şanțuri, care ar putea să vă împiedice sau în care s-ar putea să vă împiedicați.
  ■ Tineți bine scula ori de câte ori motorul funcționează. Tineți scula cu ambele mâini. Respectați instrucțiunile din sectiunea „TINEREA TIJEI DE ALIMENTARE TELESCOPICE” din manualul de utilizare PPX1000.
  ■ Pentru o utilizare mai sigură și mai bună, așezați-vă pe umăr cureaua de umăr. Reglați cureaua de umăr într-o poziție confortabilă de lucru. Urmați instrucțiunile din secțiunea „INSTALAREA CURELEI DE UMĂR” din manualul de instrucțiuni al PPX1000 pentru a atașa cureaua de umăr la tija de alimentare.

AVERTISMENT: Cureaua de umăr este și un mecanism rapid de detașare în situații periculoase. În caz de urgență, îndepăratați imediat cureaua de pe umăr, indiferent de modul de instalare al curelei.

PORNIREA/OPRIREA SCULEI

Consultați sectiunea privind „PORNIREA/OPRIREA TIJEI DE ALIMENTARE TELESCOPICE” din manualul de instructiuni al tijei de alimentare PPX1000.

PROCEDURA DE TĂIERE DE BAZĂ (Fig. D & E)

Urmați pașii de mai jos pentru a preveni deteriorarea scoarței copacului sau a arborelui. Nu utilizați o mișcare de tăiere înainte și înapoi.

1. Faceți o primă tăietură superficială (1/4 din diametrul crengii) pe partea inferioară a crengii, aproape de creanga principală sau de trunchi.

2. Faceți a doua tăietură din partea superioară a crengii față de prima tăietură. Continuați tăierea prin creangă până când creanga se separă de copac. Fiți pregătiți să echilibrați greutatea sculei atunci când creanga cade.

3. Faceți o tăietură finală aproape de trunchi.

OBSERVATIE: Pentru a doua și ultima tăietură (din partea superioară a crengii sau a ramurii), țineți crampoanele verticale sprijinite pe creanga care se taie (Fig. E). Acest lucru va ajuta la stabilizarea crengii și va facilita tăierea cu o apăsare ușoară în jos. Dacă forțați tăierea, se pot deteriora șina, lanțul sau motorul.

1. Eliberați declanșatorul de pe tije de alimentare imediat ce se termină tăierea.

OBSERVATIE: Nerespectarea procedurilor adecvate de tăiere va duce la blocarea șinei și a lantului și la prinderea sau blocarea crengii. Dacă se întâmplă acest lucru:

1. Opriti motorul și scoateți setul de accumulatori.
2. Dacă se poate ajunge la creangă de la sol, ridicati creanga în timp de țineți ferăstrăul. Această mișcare ar trebui să elibereze „prinderea” și să elibereze ferăstrăul.
3. Dacă ferăstrăul este încă prins, apelați la un profesionist pentru asistență.

TÄIEREA CRENGILOR UNUI COPAC DOBORÂT ŞI TÄIEREA CRENGILOR UNUI COPAC (Fig. F)

Acest accesoriu ferăstrău cu tijă este conceput pentru tăierea ramurilor mici și a crengilor cu diametrul de până la 20 cm. Pentru cele mai bune rezultate, respectați următoarele precauții.

1. Planificați tăierea cu atenție. Fiți conștienți de direcția în care va cădea ramura.

AVERTISMENT: Ramurile pot cădea în direcții neașteptate. Nu stati direct sub ramura care se taie.

1. Cea mai tipică aplicație de tăiere este poziționarea unității la un unghi de 60° sau mai puțin. Pe măsură ce unghiul ferăstrăului cu tijă crește, dificultatea de a efectua prima tăietură (din partea inferioară a crengii) crește.

2. Îndepărtați ramurile lungi în mai multe etape.

3. Tăiați mai întâi ramurile inferioare pentru a permite ramurilor superioare să cadă într-un spațiu mai liber.
4. Lucrați lent, ținând ambele mâini pe ferăstrău cu o strângere fermă. Păstrați-vă stabilitatea și echilibrul.
5. Nu tăiați de pe scară; acest lucru este extrem de periculos. Lăsați astfel de operațiuni pentru profesionisti.
6. Nu efectuați tăietura finală lângă creanga principală sau trunchi până când nu ați tăiat o mare parte a crengii pentru a reduce greutatea. Respectarea procedurilor adecvate de tăiere va împiedica scoaterea scoarței de pe creanga principală.
7. Nu utilizați ferăstrăul cu tijă pentru tăierea copacilor sau tăiere pe capră.
8. Pentru a preveni electrocutarea, nu actionați la mai puțin de 15 m de liniile electrice aeriene și tineți spectatorii la cel puțin 15 m distanță.

ÎNTRETINERE

AVERTISMENT: Înainte de a inspecta, a curăța sau a efectua operațiuni de service asupra unității, opriți motorul, asigurați-vă că toate componentele mobile sunt oprite și îndepărtați setul de acumulatori dacă este nevoie. Nerespectarea acestor instrucțiuni se poate solda cu vătămări corporale grave sau distrugerea bunurilor.

AVERTISMENT: La depanare, utilizati numai piese de schimb identice. Utilizarea oricăror altor piese poate crea un pericol sau poate produce o deteriorare. Pentru a asigura siguranța și fiabilitatea, toate reparațiile, altele decât cele enumerate în aceste instructiuni de întretinere, trebuie efectuate de un tehnician de service calificat.

ÎNTRETINERE GENERALĂ

Evitați utilizarea solventilor când curățați piese din plastic. Majoritatea pieselor din plastic sunt susceptibile să se deterioreze de la diverse tipuri de solventți comerciali și se pot defecta prin utilizarea acestora. Utilizați lavete curate pentru a îndepărta murdăria, praful, uleiul, unsoarea etc.

CURĂȚAREA UNITĂȚII

• După fiecare utilizare, scoateți acumulatorul și îndepărtați reziduurile de pe lant și de pe șina de ghidare cu ajutorul unei perii moi. Ștergeți suprafața ferăstrăului cu tijă cu o cârpă curată, umezită cu o soluție ce conține un detergent slab.

• Îndepărtați capacul roții de lant, după care utilizați o perie moale pentru îndepărtarea reziduurilor de pe șina de ghidare, lant, roata de lant și capacul roții de lant.

• Îndepărtați întotdeauna așchiile, rumegușul și murdăria de pe canelura șinei de ghidare când înlocuți lantul ferăstrăului.

• Vă rugăm să examinați carcasa motorului din interiorul orificiilor de răcire și să eliminați resturile la fiecare două săptămâni (fig. G).

OBSERVATIE: Nu utilizați detergenți puternici pe carcasa de plastic sau pe mâner. Acestea se pot deteriora de anumite uleiuri parfumate precum molid și lămâie.

ÎNLOCUIREA ŞINEI ŞI A LANTULUI

AVERTISMENT: Nu atingeți și nu reglați niciodată lanțul în timp ce motorul funcționează. Lanțul de ferăstrău este foarte ascuțit. Purtați întotdeauna mănuși de protecție când efectuați orice operație de întreținere a lanțului.

OBSERVATIE: Când înlocuiti şina de ghidare și lanțul, întotdeauna utilizați combinația de şină și lanț specificate în secțiunea „Sină și lanț recomandate pentru acest ferăstrău cu tijă”.

Demontați șina și lantul uzate (Fig. H)

1. Îndepărtați acumulatorul, lăsați ferăstrăul cu tijă să se răcească și strângeți capacul rezervorului de ulei.
2. Poziționați accesoriiul ferăstrău cu tijă pe o parte cu roata de lant îndreptată în sus.
3. Purtatii mănuși. Folosind cheia combinată furnizată împreună cu tija de alimentare, slăbiti piulița șinei în sens invers acelor de ceasornic pentru a o scoate din capacul roții de lanț. Curătați capacul roții de lanț cu o lavetă uscată și păstrați-l pentru reasamblare.
4. Scoateți șina și lanțul de pe suprafața de montare. Scoateți lanțul uzat de pe șină.

OBSERVATIE: Dacă există dificultăți în îndepărtarea șinei și a lantului de pe suprafața de montare, așezați ferăstrăul cu tijă în poziție verticală, cu o mână susținând șina, pentru a slăbi șurubul de tensionare cu cealaltă mână în sensul acelor de ceasornic (Fig. I) și apoi scoateți șina cu lanț.

OBSERVATIE: Este momentul potrivit ca să verificați roata dințată pentru depistarea urmelor de uzură excesivă.

Asamblarea șinei de ghidare și a lantului nou

1. Asezați noul lanț de ferăstrău într-o buclă pe o suprafață dreaptă și îndreptați orice răsuciri (Fig. J).

2. Asezați verigile lanțului în canelura șinei de ghidare.

K-1 Verigi de transmisie lant

K-2 Canelură șină de ghidare

1. Mențineți lantul poziționat pe șina de ghidare și amplasați bucla lantului în jurul roții de lant a ferăstrăului cu tijă (Fig. K).

OBSERVATIE: Mici săgeți direcționale sunt gravate pe lanțul ferăstrăului. O altă săgeată direcțională apare în relief pe carcasă (Fig. L). Când așezați bucla lanțului pe roata de lanț, asigurați-vă că direcția săgeților de pe lanțul ferăstrăului CORESPUNDE cu direcția săgeții de pe carcasă. Dacă acestea sunt direcționate în sensuri opuse, răsuciți ansamblul lanț de ferăstrău și șina de ghidare (Fig. M).

L-1 Proeminente de aliniere

L-2 Roată de Iant

L-3 Surub de tensionare a lantului

L-4 Stift de tensionare

L-5 Fantă sină de ghidare

1. Asezați șina de ghidare pe suprafața de montare glisând fanta șinei de ghidare peste proeminențele de aliniere, asigurându-vă că știftul de tensionare este introdus în orificiul inferior din coada șinei (Fig. L).

OBSERVATIE: Dacă sunt dificultăți în introducerea știftului de reglare a tensiunii în orificiu, reglați șurubul de tensionare în mod corespunzător până când știftul de tensionare este situat exact în gaură.

1. Reasamblati capacul roții de lant, introduceți piulița șinei prin orificiul de montare și strângeti-o cu cheia combinată pentru a vă asigura că șina de ghidare este instalată în pozitie.

2. Tensionați lanțul urmând secțiunea „REGLAREA TENSIUNII ÎN LANT”.

3. Tineți vârful șinei de ghidare în sus și strângeți bine la loc piulita șinei și rotii de lant.

OBSERVATIE: Pentru a prelungi durata de viață a șinei de ghidare, din când în când inversați șina.

REGLAREA TENSIONĂRII LANTULUI

ATENTIE: Lanțul ferăstrăului trebuie tensionat corespunzător înainte de utilizare.

1. Înainte de a regla tensiunea lanțului, opriți motorul și îndepărtați setul de acumulatori.

2. Slăbiti piulita sinei cu degetele.

3. Tineți vârful șinei în sus și reglați șurubul de tensiune până când se aplică următoarele puncte (Fig. N):

■ Săgeata lanțului în centrul șinei este în aproximativ: 1,3 mm (Fig. O)
■ Purtați mănuși, asigurați-vă că lanțul poate fi tras ușor de-a lungul șinei cu două degete.

1. După terminarea reglării tensiunii în lant, tineți vârful șinei în sus și strângeți piulita capacului.

OBSERVAȚIE: Dacă săgeata lanțului în centrul șinei nu este de 1,3 mm, reglați din nou tensiunea în lanț.

LUBRIFIEREA ROȚII DE LANT ȘI A ȘINEI DE GHIDARE

Şina de ghidare are o roată de lanț în vârf. Trebuie lubrifiată săptămânal cu ulei de lanț injectat în gaura de lubrifiere cu ajutorul unei seringi pentru vaselină (nu este inclusă) pentru a prelungi durata de viață a șinei de ghidare (Fig. P). Întoarceți șina de ghidare și asigurați-vă că orificiile de lubrifiere și canelurile lanțului nu sunt acoperite de impurități.

P-1 Orificiu de lubrifiere
P-2 Roată de lant în vârful sinei de ghidare

TRANSPORTARE ŞI DEPOZITARE

1. Nu depozitați și nu transportați ferăstrăul cu tijă când acesta este în funcțiune. Îndepăratați întotdeauna setul de acumulatori înainte de a depozita sau transporta scula.
2. Plasați întotdeauna teaca de șină pe șina de ghidare și lanț înainte de a depozita sau transporta ferăstrăul cu tijă. Fiți precaut pentru a evita dinții ascuțiți ai lanțului.
3. Curățați bine ferăstrăul cu tijă înainte de a-l depozita. Păstrați ferăstrăul cu tijă la interior, într-un loc uscat care să fie blocat și/sau inaccesibil copiilor și păstrați-l departe de agenții corozivi, cum ar fi substanțele chimice de grădină și sărurile de dezghetare.
4. Dacă ferăstrăul cu tijă este detașat de capul de alimentare și depozitat separat, instalați dopul pe tija dispozitivului pentru a se evita pătrunderea murdăriei în cuplaj.

Protejarea mediului înconjurător

Nu eliminați echipamentul electric, încărcătorul de acumulator și bateriile/acumulatorii împreună cu deșeurile menajere!

DEPANARE

PROBLEMĂ CAUZĂ SOLUȚIE
Motorul nu funcționează.	■ Setul de acumulatori nu este atașat de ferăstrăul cu tijă.■ Nu există contact electric între ferăstrău și acumulator.■ Setul de acumulatori este descărcat.■ Butonul de siguranță nu este apăsat înainte de a apăsarea trăgaciului declanșator.■ Setul de acumulatori sau capul alimentare sunt prea fierbinți.■ Lanțul este prins în lemn.■ Reziduuri în canelura șinei.■ Resturi în capacul roții de lanț.	■ Atașați setul de acumulatori la ferăstrăul cu tijă.■ Îndepărtați acumulatorul, verificați contactele și reinstalați setul de acumulatori.■ Încărcați setul de acumulatori.■ Apăsați în jos maneta de blocare și țineți-o apăsată, după care apăsați trăgaciul declanșator pentru a porni ferăstrăul cu tijă. de■ Lăsați setul de acumulatori sau capul de alimentare să se răcească până când temperatura scade sub 67°C.■ Eliberați trăgaciul declanșator; scoateți lanțul și șina de ghidare din lemn, după care reporniți ferăstrăul cu tijă.■ Apăsați din nou ferăstrăul pe lemn, deplasați ferăstrăul cu tijă înainte și înapoi pentru îndepărtarea reziduurilor.■ Îndepărtați setul de acumulatori, după care detașați capacul roții de lanț și curățați reziduurile.
Motorul funcționează, dar lanțul nu se rotește.	■ Lanțul nu anclanșează roata de lanț.	■ Scoateți setul de acumulatori și reinstalați lanțul, asigurându- vă că verigile de transmisie de pe lanț sunt aranjate complet pe roata de lanț.
Ferăstrăul cu tijă nu taie corect.	■ Tensiune lanț insuficientă.■ Lanț tocit.■ Lanț instalat pe dos.■ Lanț uzat.■ Lanț uscat sau întins excesiv.■ Lanț neinstalat pe canelurile șinei.	■ Scoateți acumulatorul și reglați tensiunea în lanț, urmând secțiunea „REGLAREA TENSIUNII ÎN LANT”.■ Ascuțirea dintilor lanțului trebuie efectuată de către un tehnician de service calificat.■ Scoateți setul de acumulatori și reinstalați lanțul de ferăstrău urmând instrucțiunile din secțiunea „ÎNLOCUIREA ȘINEI ȘI A LANTULUI”.■ Scoateți setul de acumulatori și înlocuiti lanțul de ferăstrău urmând instrucțiunile din secțiunea „ÎNLOCUIREA ȘINEI ȘI A LANTULUI”.■ Verificați nivelul de ulei. Umpleți rezervorul de ulei dacă este nevoie.■ Scoateți setul de acumulatori și reinstalați lanțul de ferăstrău urmând instrucțiunile din secțiunea „ÎNLOCUIREA ȘINEI ȘI A LANTULUI”.
Șina și lanțul se încălzesc și emană fum.	■ Verificați tensiunea lanțului pen a observa dacă este prea întins.■ Rezervorul de ulei de lanț este gol.■ Reziduuri în canelura șinei de ghidare.	■ Su Scoateți setul de acumulatori și retensionați lanțul de ferăstrău; a se vedea secțiunea „REGLAREA TENSIUNII ÎN LANT”.■ Umplerea cu lubrifiant de șină și de lanț.■ Curățați reziduurile din canelură.

GARANTIE

POLITICA PRIVIND GARANTIA EGO

Vă rugăm să consultați site-ul egopowerplus.com pentru termenii și condițiile complete ale politicii privind garanția EGO.

PREBERITE VSA NAVODILA!

PREBERITE UPORABNIŠKI PRIROČNIK.
