Produkttype	Forlengelsebeskjærer for motorenhet
Merke	EGO
Modell	PSX2500
Sverdlengde	250 mm
Kjedestigning	3/8 tomme (9,5 mm)
Anbefalt kjedetype	AC1000 / AC1001
Anbefalt sverdtype	AG1000 / AG1001
Kjedooljekapasitet	150 ml
Vekt (med sverdvern)	2,0 kg
Strømforsyning	Litium-ion-batteri 56 V (motorenhet PPX1000 kreves)
Hovedfunksjoner	Beskjæring og trimming av grener opptil 20 cm i diameter
Anbefalt brukstemperatur	-10 °C til 40 °C
Anbefalt lagringstemperatur	-20 °C til 70 °C
Garantert lydeffektnivå	101 dB(A)
Vibrasjonsnivå (fremre/bakre håndtak)	1,2 m/s² (K=1,5 m/s²)
Vedlikehold og rengjøring	Rengjør etter hver bruk med såpevann; smør drevhjulet ukentlig; bytt ut slitt kjetting og sverd
Sikkerhet	Bruk vernebriller, hansker, hørselsvern; ikke bruk nær strømledninger (< 15 m); fjern batteri før vedlikehold
Reservedeler og reparasjon	Bruk utelukkende identiske EGO-reservedeler; reparasjoner utføres av et autorisert servicesenter

Ofte stilte spørsmål - PSX2500 EGO

Hvordan monterer jeg forlengelsebeskjæreren på motorenheten PPX1000?

Se delen FESTE EN FORLENGELSE PÅ MOTORENHETEN i bruksanvisningen for motorenhet PPX1000. Sørg for at motoren er avslått og batteriet er fjernet før montering.

Hvordan fyller jeg kjedooljetanken?

Fjern batteriet, rengjør tanklokket, drei det mot klokken, fyll på sverd- og kjedoolje opp til halsen, og lukk deretter. Ikke røyk i nærheten av oljen.

Hvordan justerer jeg kjedestrammingen?

Løsne sverdmutteren, løft opp sverdnesen, drei strammeskruen til kjedet ikke henger og kan trekkes med to fingre (spill ca. 1,3 mm). Hold sverdnesen oppe og stram mutteren.

Hva gjør jeg hvis kjedet ikke roterer?

Kontroller at batteriet er riktig satt inn og ladet, at bryterlåsen er trykket inn, og at kjedet er riktig plassert på drivhjulet. Hvis rusk blokkerer, fjern batteriet og rengjør.

Hvorfor blir kjedet varmt og ryker?

Mulige årsaker: for høy stramming av kjedet, tom oljetank, eller rusk i sverdens spor. Juster strammingen, fyll på olje og rengjør sverdet.

Hva er anbefalt kuttprosedyre?

Gjør først et nedre kutt (1/4 av diameteren) under grenen, deretter et øvre kutt lenger ute, og til slutt et avsluttende kutt nær stammen. Hold gripekloen mot grenen for å stabilisere den.

Hvordan rengjør jeg verktøyet etter bruk?

Fjern batteriet. Fjern rusk fra kjede og sverd med en myk børste. Tørk av med en fuktig klut og mild såpe. Ikke bruk sterke løsemidler.

Hvilke tilbehør er kompatible med PSX2500?

Bruk kun sverd AG1000/AG1001 og kjede AC1000/AC1001 anbefalt av EGO. Kompatibel motorenhet er PPX1000.

Hva er viktige sikkerhetstiltak?

Bruk vernebriller, hansker, hørselsvern og sklisikre sko. Kutt aldri nærmere enn 15 m fra strømledninger. Ikke bruk verktøyet i et tre.

Hvor kan jeg få reservedeler eller få reparert verktøyet?

Gå til egopowerplus.com for å finne et autorisert servicesenter. Bruk utelukkende originale EGO-reservedeler.

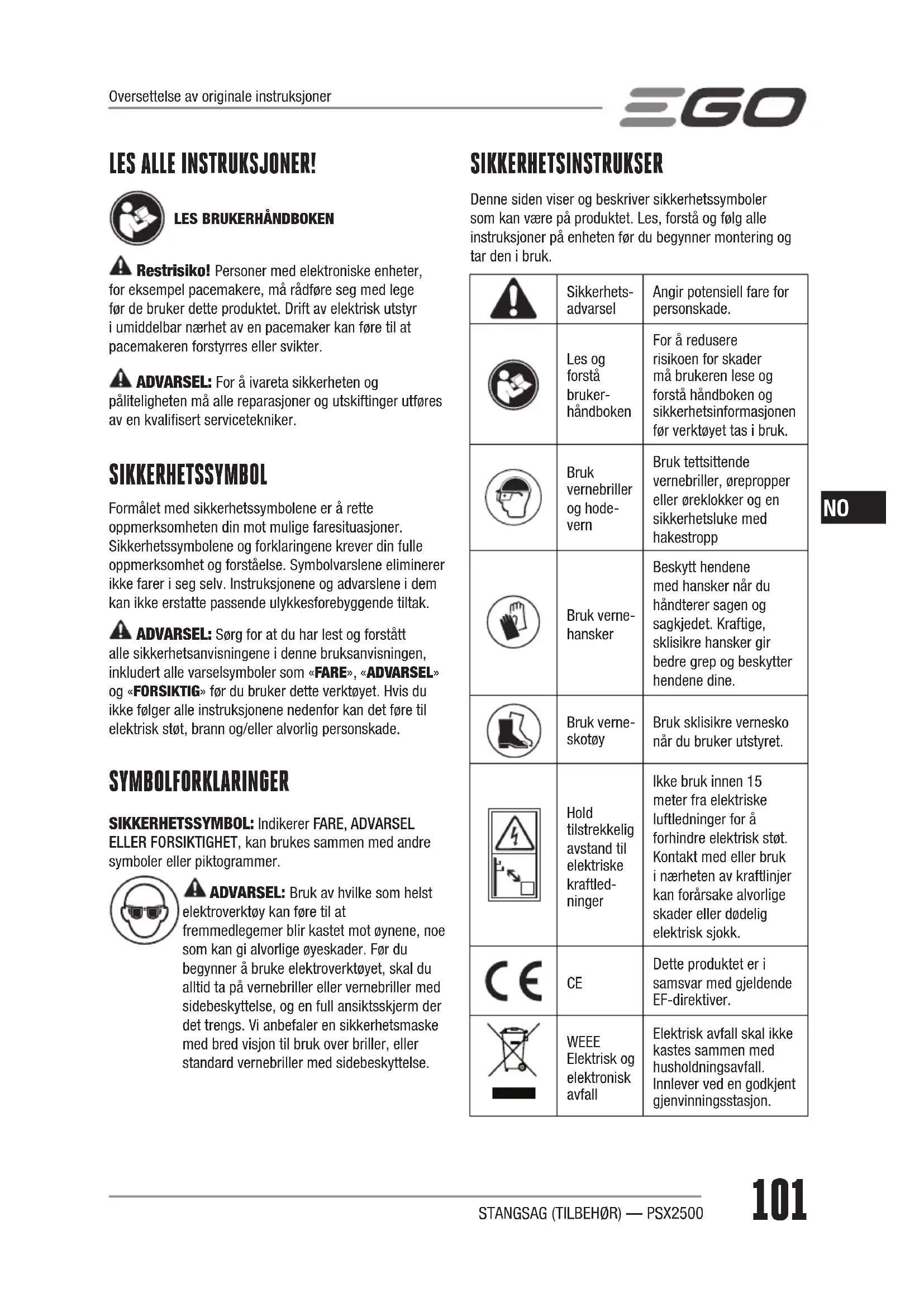

BRUKSANVISNING PSX2500 EGO

■ Fjern batteripakken inden service, rengøring eller fjernelse af materiale fra redskabet.

⚠️ Restrisiko! Personer med elektroniske enheter, for eksempel pacemakere, må rådføre seg med lege før de bruker dette produktet. Drift av elektrisk utstyr i umiddelbar nærhet av en pacemaker kan føre til at pacemakeren forstyrres eller svikter.

ADVARSEL: For å ivareta sikkerheten og påliteligheten må alle reparasjoner og utskiftinger utføres av en kvalifisert servicetekniker.

SIKKERHETSSYMBOL

Formålet med sikkerhetssymbolene er å rette oppmerksomheten din mot mulige faresituasjoner. Sikkerhetssymbolene og forklaringene krever din fulle oppmerksomhet og forståelse. Symbolvarslene eliminerer ikke farer i seg selv. Instruksjonene og advarslene i dem kan ikke erstatte passende ulykkesforebyggende tiltak.

ADVARSEL: Sørg for at du har lest og forstått alle sikkerhetsanvisningene i denne bruksanvisningen, inkludert alle varselsymboler som «FARE», «ADVARSEL» og «FORSIKTIG» før du bruker dette verktøyet. Hvis du ikke følger alle instruksjonene nedenfor kan det føre til elektrisk støt, brann og/eller alvorlig personskade.

SYMBOLFORKLARINGER

SIKKERHETSSYMBOL: Indikerer FARE, ADVARSEL ELLER FORSIKTIGHET, kan brukes sammen med andre symboler eller piktogrammer.

ADVARSEL: Bruk av hvilke som helst elektroverktøy kan føre til at fremmedlegemer blir kastet mot øynene, noe som kan gi alvorlige øyeskader. Før du begynner å bruke elektroverktøyet, skal du alltid ta på vernebriller eller vernebriller med sidebeskyttelse, og en full ansiktsskjerm der det trengs. Vi anbefaler en sikkerhetsmaske med bred visjon til bruk over briller, eller standard vernebriller med sidebeskyttelse.

SIKKERHETSINSTRUKSER

Denne siden viser og beskriver sikkerhetssymboler som kan være på produktet. Les, forstå og følg alle instruksjoner på enheten før du begynner montering og tar den i bruk.

	Sikkerhets- advarsel	Angir potensiell fare for personskade.
	Les og forstå bruker-håndboken	For å redusere risikoen for skader må brukeren lese og forstå håndboken og sikkerhetsinformasjonen før verktøyet tas i bruk.
	Bruk vernebriller og hode-vern	Bruk tettsittende vernebriller, ørepropper eller øreklokker og en sikkerhetsluke med hakestropp
	Bruk verne-hansker	Beskytt hendene med hansker når du håndterer sagen og sagkjedet. Kraftige, sklisikre hansker gir bedre grep og beskytter hendene dine.
	Bruk verne-skotøy	Bruk sklisikre vernesko når du bruker utstyret.
	Hold tilstrekkelig avstand til elektriske kraftled-ninger	Ikke bruk innen 15 meter fra elektriske luftledninger for å forhindre elektrisk støt. Kontakt med eller bruk i nærheten av kraftlinjer kan forårsake alvorlige skader eller dødelig elektrisk sjokk.
	CE	Dette produktet er i samsvar med gjeldende EF-direktiver.
	WEEE Elektrisk og elektronisk avfall	Elektrisk avfall skal ikke kastes sammen med husholdningsavfall. Innlever ved en godkjent gjenvinningsstasjon.
	Støy	Garantert lydeffektnivå. Støy i omgivelsene er i henhold til EUs direktiv.
V Volt Spenning
mm Millimeter Lengde eller størrelse
cm Centimeter Lengde eller størrelse
kg Kilogram Vekt
n_0	Hastighet uten last	Rotasjonshastighet, uten last
... /min Per minutt Omdreininger pr. minutt
	Likestrøm	Type eller en karakteristikk av strømtype

VIKTIGE SIKKERHETSINSTRUKSJONER

ADVARSEL! Når du bruker elektriske apparater, er det alltid viktig å følge grunnleggende sikkerhetsregler for å redusere risiko for brann, elektrisk støt og personskade, blant annet:

LES N∅YE F∅R BRUK

OPPBEVARES FOR SENERE REFERANSE VED BEHOV

FARE! Må ikke brukes i nærheten av elektriske kraftlinjer. Enheten er ikke designet for å gi beskyttelse mot elektrisk støt i tilfelle kontakt med luftledninger, se lokale forskrifter for sikre avstander fra elektriske ledninger og sikre at driftsposisjonen er trygg og sikker før du bruker verktøyet.

SIKKERHETSADVARSLER FOR STANGSAG

• Hold alle deler av kroppen på avstand fra sagkjedet når sagen er i gang. Før du starter stangsagen, må du forsikre deg om at den ikke er i kontakt med noen gjenstander. Et øyeblikks uoppmerksomhet mens du bruker stangsager kan føre til at klærne eller kroppen din vikles sammen med kjedet.
  ■ Unngå uforvarende kontakt med det stasjonære sagkjedet eller føringsskinner. Disse kan være svært skarpe. Bruk alltid hansker og lange bukser/skogsvernebukse når du håndterer sagkjede eller sverd.

• Hold alltid stangsagen med én hånd på bakre håndtak og den andre på fremre håndtak. Alvorlige skader på operatør, hjelpere og/eller tilskuere kan skje hvis apparatet håndteres bare med én hånd.

• Hold elektroverktøyet bare på de isolerte gripeflatene, da sagkjedet kan komme i kontakt med skjulte ledninger. Hvis sagkjedet kommer i kontakt med en "levende" kabel, kan det gjøre eksponerte metalldeler på verktøyet "levende" og føre til elektrisk sjokk for brukeren.
  ■ Bruk sikkerhetsbriller og hørselsvern. Det anbefales også ytterligere sikkerhetsutstyr for hode, hender, bein og føtter. Tilstrekkelig med beskyttelsesklær vil redusere skader på person etter avkuttede biter som farer gjennom luften, eller uforvarende kontakt med sagkjedet.

- Stangsagen må ikke brukes oppe i et tre. Dersom du bruker stangsagen mens du er oppe i et tre, kan dette medføre personskade.

• Hold alltid føttene godt plantet i bakken og bruk sagen bare når du står på et fast, sikkert og flatt underlag. Glatt eller ustabilt underlag, for eksempel stiger, kan gjøre at du mister balansen eller kontrollen på stangsagen.
  ■ Du må ikke bruke en sag som er ødelagt, feiljustert eller ikke montert riktig. Pass på at sagkjedet slutter å gå när du har sluppet utløserbryteren.
  ■ Inspiser arbeidsstykket for spiker, ledninger eller andre fremmedelementer før du starter kutting.
• Vær forberedt på at grenen kan slå tilbake hvis du kutter en gren som er under press. Når presset på trefibrene utløses, kan grenen slå borti operatøren og/eller skyve på stangsagen så den kommer ut av kontroll.
  ■ Vær svært forsiktig når du kutter busker og unge trær. De tynne kvistene kan treffe sagkjedet og bli slengt mot deg så du mister balansen.
• Aggressiv eller feil kapping eller uriktig bruk av stangsagen kan forårsake for tidlig slitasje på sverd, kjede og/eller skjæretenner i tillegg til brukket kjede eller sverd, og føre til at arbeidsstykket kastes tilbake, kjedet hopper av eller avkuttet materiale farer gjennom luften.

- Bruk aldri styrestangen som en spak. Et bøyd sagsverd kan forårsake for tidlig slitasje på sverd, kjede og/eller skjæretenner i tillegg til brukket kjede eller sverd, og føre til at arbeidsstykket kastes tilbake, kjedet hopper av eller avkuttet materiale farer gjennom luften.

- Bær stangsagen med to hender på håndtakene, og pass på at den er slått av. Når du frakter eller oppbevarer stangsagen, skal du alltid sette trekket på styrestangdeksel. Riktig håndtering av stangsagen reduserer sannsynligheten for at du uforvarende kommer i kontakt med sagkjedet når det er i gang.

- Ikke fjern avkuttet vegetasjon eller hold i det som skal klippes mens skjærebladene er i bevegelse. Pass på at bryteren er av når du fjerner materiale som har satt seg fast. Sagkjedet fortsetter å gå etter at bryteren er slått av. Et øyeblikks uoppmerksomhet ved bruk av stangsag kan føre til alvorlige personskader.

■ Følg instruksjonene for smøring, stramming av kjede og bytte av tilbehør. Et kjede som er strammet eller smurt feil, kan enten brekke eller øke faren for tilbakeslag. Hold skjæretennene skjerpet og rene for at sagen skal fungere best mulig, og for å redusere skaderisikoen.

• Hold håndtakene tørre, rene og fri for olje og fett. Fete/oljede håndtak er glatte og kan få deg til å miste taket.
• Kan bare brukes til å kappe tremateriale. Unngå å bruke sagstangen til formål den ikke er beregnet for. For eksempel: Ikke bruk sagstangen til å kutte i plast, mur eller byggematerialer som ikke er av tre. Bruk av stangsagen til andre formål enn angitt kan føre til farlige situasjoner.

■ Stangsagen må ikke benyttes i dårlig vær, særlig hvis det er fare for tordenvær. Da reduserer du risikoen for å bli rammet av lyn.

■ Stopp motoren og ta ut batteripakken når du forlater verktøyet.

• Oppbevar ledige apparater innendørs. Når verktøyet ikke er i bruk, skal det oppbevares innendørs på et tørt, høyt og avlåst sted med batteripakken fjernet, utilgjengelig for barn.
• Kontroller ødelagte deler. Før fortsatt bruk bør du sjekke bladvern eller andre deler som er ødelagt, for å finne ut om produktet vil fungere ordentlig og som beregnet. Se etter feiljusteringer eller bevegelige deler som har hengt seg opp, brutte deler, feilmontering og eventuelle andre ting som kan påvirke sagens funksjon. Bladvern eller andre deler som er skadet, må repareres skikkelig eller byttes av et autorisert servicesenter med mindre annet er angitt andre steder i denne håndboken.

⚠ YTTERLIGERE SIKKERHETSINSTRUKSJONER FOR UTVIDET SAG

■ Batteripakken må aldri lades i regn eller under fuktige omgivelser.
■ Batteripakken må fjernes fra apparatet før det kasseres.
■ Batteriet skal avhendes på en sikker måte.

- Batteriet må ikke kastes i ilden. Cellene kan eksplodere. Sjekk lokale lover og forskrifter om håndtering av farlig avfall.

■ Batteriet må ikke åpnes eller plukkes fra hverandre. Elektrolytt som renner ut, er etsende og kan forårsake skader på øyne og hud. Den kan være giftig å svelge.

OBS! Elektrolytten er en svovelsyreoppløsning som er skadelig for hud og øyne. Den er strømførende og etsende.

• Vær forsiktig når du håndterer batterier så de ikke kortslutter på grunn av strømførende materiale som ringer, armbånd og nøkler. Batteriet eller lederen kan bli overopphetet og forårsake brannsår.
  ■ Batteridrevne verktøy trenger ikke å være tilkoblet et strømuttak for å fungere og er derfor alltid klare for bruk. Vær obs på mulige farer også når verktøyet ikke er i gang. Vær forsiktig når du utfører vedlikehold eller service.
  ■ Ta ut batteripakken før service, rengjøring eller du fjerner fremmedlegemer fra verktøyet.

■ Reservedeler - Bruk bare identiske EGO-reservedeler ved service. Bruk av andre typer tilbehør kan øke risikoen for skade.

■ Må ikke vaskes med slange; unngå å få vann i motoren og i elektriske koblinger.
■ Hvis situasjoner oppstår som ikke er dekket i denne håndboken, må du utvise forsiktighet og sunn fornuft. Kontakt EGOs servicesenter for hjelp.

- Ta vare på disse instruksjonene. Slå gjerne opp i dem, og bruk dem som veiledning for andre som vil bruke verktøyet.

■ Hvis du låner ut verktøyet til andre, må også de få tilgang til denne brukerveiledningen slik at feilbruk av produktet og eventuelle påfølgende skader kan unngås.
■ Bruk bare med batteripakker og ladere som er oppført i fig. A2.

TA VARE PÅ DISSE INSTRUKSJONENE

MERK: SE DIN BRUKERVEILEDNING FOR YTTERPOLEN FOR YTTERLIGERE SPESIFIKKE SIKKERHETSREGLER.

SPESIFIKASJONER

Styrestanglengde 250 mm
Kjedevinkel 3/8"(9.5 mm)
Kjedestørrelse 1.1 mm
Sagkjedetype AC1000/AC1001
Styrestangtype AG1000/AG1001
Kapasiteten til kjedeoljetanken 150 m
Anbefalt driftstemperatur -10°C-40°C
Anbefalt lagringstemperatur -20°C-70°C
Vekt (med kjedehylse) 2,0 kg
Målt lydeffektnivå L_WA		98.54 dB(A)K=2.3 dB(A)
Lydtrykknivå ved brukerens øre L_PA		85 dB(A)K=2.5 dB(A)
Garantert lydeffektnivå L_WA (målt iht. 2000/14/EC)		101 dB(A)
Vibrasjonsnivå a_h :	Fronthåndtak	1.2 m/s ^2 K=1.5 m/s ^2
	Bakre håndtak	1.2 m/s ^2 K=1.5 m/s ^2

■ Ovennevnte parametere er testet og målt utstyrt med kraftstang PPX1000.
- Erklært total vibrasjonsverdi er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet. Erklært total vibrasjonsverdi kan også brukes i en foreløpig vurdering av eksponering.

MERK: Vibrasjoner under faktisk bruk av elektroverktøyet kan variere fra den opplyste verdien der verktøyet brukes; For å beskytte brukeren skal det alltid benyttes hansker og hørselsvern under faktiske bruksforhold.

PAKKELISTE (FIG. A1)

Anbefalt sagsverd og kjede for denne stangsagen

NAVN PÅ DELER MODELLNUMMER

Styrestang AG1000/AG1001

Sagkjede AC1000/AC1001

BESKRIVELSE

KJENN DITT STANGSAGTILBEH∅R (Fig. A1)

1. Sagkjede
2. Styrestang

3. Skaft

4. Oljetanklokk

5. Oljetank
6. Kjede-tannhjul deksel
7. Spenningsskrue
8. Støttepigger
9. Stangmutter
10. Kjedeslire

MONTERING

ADVARSEL: Hvis noen av delene er skadet eller mangler, må du ikke bruke dette produktet før delene er byttet. Bruk av dette produktet dersom deler er skadet eller mangler, kan føre til alvorlige personskader.
ADVARSEL: Ikke forsøk å gjøre endringer på produktet eller lage tilbehør som ikke er anbefalt for bruk med denne stangsagen. Enhver slik endring eller modifisering er misbruk og kan føre til en farlig tilstand som kan føre til personskade.

TILKOBLING AV STANGSAGTILBEH∅RET TIL TELESKOPPERINGSPOLEN

ADVARSEL: Unnlatelse av å feste tilbehøret og kraftstangen som beskrevet ovenfor, kan føre til alvorlig personskade eller død.

ADVARSEL: Tilbehør må aldri festes eller justeres mens verktøyhodet er i gang eller det er batteri i verktøyet. Hvis du ikke stopper motoren og fjerner batteriet, kan det oppstå alvorlig personskade.

OPERASJON

FARE: Unngå å kappe nær kraftlinjer, elektriske ledninger eller andre el-kilder. Hvis stangen og kjedet setter seg fast på en hvilken som helst elektrisk ledning eller ledning, må du IKKE R∅RE BAREN, KJEDEN ELLER ALUMINIUMPOLEN! DET KAN BLI ELEKTRISKT LIV OG KAN VÆRE VELDIG FARLIG. Fortsett å holde sagen på det isolerte, bakre håndtaket, eller legg den trygt ned i god avstand fra deg. Koble strømmen fra den ødelagte ledningen før du prøver å frigjøre sagsverdet og kjedet. Kontakt med stangen, kjedet, andre ledende deler av stangsagen

eller strømførende elektriske ledninger eller ledninger kan føre til dødsfall av elektrisk strøm eller alvorlig personskade.

ADVARSEL: Ikke føl deg så trygg med dette verktøyet at du blir skjødesløs. Husk at et uforsiktig tiendedel av et sekund er nok til å forårsake alvorlige skader.

ADVARSEL: Bruk alltid vernebriller i tillegg til hørselsvern. Dersom dette ikke blir gjort, kan du få fremmedlegemer inn i øynene eller pådra deg andre alvorlige skader.

Hver gang du skal bruke produktet, må du sjekke at det ikke er skadet eller mangler deler som skruer, muttre, bolter, hetter osv. Trekk godt til alle festeanordninger og hetter, og unngå å bruke produktet før du har fått byttet alle deler som mangler eller er skadet.

ADVARSEL: For å unngå alvorlig personskade må batteripakken tas ut før service, rengjøring, bytte av tilbehør eller når du fjerner fremmedlegemer fra verktøyet.

BRUKSOMRÅDER

Du kan bruke dette produktet til de formålene som er oppført nedenfor:

■ Avkapping av grener
■ Beskjæring

MERK: Verktøyet skal bare brukes til sitt foreskrevne formål. All annen bruk er feil.

FYLLING AV OLJETANK MED BAR OG KJEDESM∅REMIDDEL (fig. B)

ADVARSEL: Unngå å røyke eller bruke åpen flamme i nærheten av oljetanken eller stangsagen. Olje kan spilles og forårsake brann.

MERK: Det er ikke olje på stangsagen når den er ny. Du er derfor nødt til å fylle tanken med kjedeolje før bruk. Levetiden på kjedet og kappeevnen avhenger av optimal smøring. Kjedet smøres automatisk med kjedeolje når sagen er i gang. Vær alltid oppmerksom på smøreoljenivået i arbeidet og fyll tanken i tide etter behov.

1. Fjern batteripakken fra strømstangen.
2. Rengjør oljetankhetten og området rundt for å sikre at det ikke kommer smuss inn i oljetanken.

3. Plasser stangsagefestet oppreist og roter oljetanklokket mot klokken for å fjerne det.

4. Hell forsiktig stangen og kjedeoljen i tanken til den fylles til tankhalsen. Vær forsiktig så du ikke söler olje fra åpningen. Tørk av overflødig olje og lukk igjen kapselen på tanken.

MERK: Oljestrømningsforholdet kan justeres ved å vri justeringsskruen mot klokken for å øke oljeproduksjonen, med klokken for å redusere oljeproduksjonen (fig. B).

B-1 Justeringsskrue

MERK: Olje som er skitten, brukt eller forurenset på annen måte, må ikke benyttes. Da kan det oppstå skader på sagsverdet eller kjedet.

FORBEREDELSE FOR KUTTING (fig. C)

Slå opp på "Viktige sikkerhetsinstrukser" tidligere i denne håndboken for opplysninger om riktig sikkerhetsutstyr.

■ Løft opp enden av sagsverdet for å se om kjedet er slakt. Kjedet er passe stramt når det ikke henger ned på undersiden av sagsverdet og kjedet kan snus med hånden uten at det henger seg opp. Hvis spenningen krever justering, kan du se avsnittet "BYTTE BAR OG KJEDE" i VEDLIKEHOLD-delen i denne håndboken for justeringsinstruksjoner.
- Kontroller hvor stramt dekselskruen sitter før bruk. Hvis den er løs, strammer du den til ved å dreie den i retning med klokken.
■ Sjekk at skjæretennene på sagkjedet er skjerpet, og at kjedet er godt smurt.
■ Bruk sklisikre hansker så du får best mulig grep og beskyttelse. Stå aldri rett under lemmen du skjærer. Pass på at du står trygt med god balanse. Vær på utkikk etter hindringer som trerøtter og grøfter som kan få deg til å snuble eller sette fast foten.
■ Ha et fast grep om apparatet hele tiden mens det er i gang. Hold det med begge hender. Følg instruksjonene i avsnittet "HOLDE DEN TELESKOPISKE STR∅MPOLEN" i brukerhåndboken for PPX1000
For sikker og bedre drift bør remmen legges over skulderen. Juster skulderremmen så du får en behagelig arbeidsstilling. Følg instruksjonene i avsnittet "MONTERING AV SKULDERREMEN" i brukerhåndboken for PPX1000 for å feste skulderstroppen på kraftstangen.

ADVARSEL: Skulderremmen er også en rask utløsermekanisme i farlige situasjoner. Når en nødssituasjon oppstår, ta apparatet av skulderen umiddelbart, uansett hvordan remmen er påsatt.

SLIK STARTER/STOPPER DU VERKT∅YET

Se "START / STOPP AV STR∅MPOLEN" i

brukerhåndboken for kraftstangen PPX1000.

GRUNNLEGGENDE KUTTEPROSEDYRE (Fig. D & E)

Følg trinnene under for å unngå skade på trær eller bark. Ikke bruk sagbevegelser frem og tilbake.

1. Lag et grunt første kutt (1/4 av lemens diameter) på undersiden av lemmen nær hovedbenet eller kofferten.
2. Gjør et nytt kutt fra oversiden av lemens påhengsmotor fra det første kuttet. Fortsett å kappe gjennom grenen til den løsner fra treet. Vær forberedt på å bære vekten av verktøyet når grenen faller.
3. Lag et siste kutt nær stammen.

MERK: For andre og siste kutt (fra toppen av lem eller gren), hold kappepiggene mot lemmen som blir kuttet (fig. E). Dette gjør at grenen stabiliseres, så det blir enklere å kappe med et lett, nedadgående trykk. Hvis du bruker krefter på å presse, kan det forårsake skader på sagsverd, kjede eller motor.

MERK: Unnlatelse av å følge de riktige skjæreprosedyrene vil føre til at stangen og kjedet binder seg og blir klemt eller fanget i lemmen. Skulle dette skje:

1. Stopp motoren og ta ut batteripakken.
2. Hvis lemmen kan nås fra bakken, løfter du lemmen mens du holder i sagen. Dette skal utløse "klemmen" og frigjøre sagen.
3. Hvis sagen fortsatt er fanget, ring en profesjonell for å få hjelp..

KVISTING OG BESKJÆRING (fig. F)

Denne stangsagen er beregnet på beskjæring av små grener og kvister på opptil 20 cm i diameter. Ta disse forholdsreglene for å få best mulig resultat.

1. Planlegg kuttet nøye. Vær obs på hvilken retning grenen kommer til å falle.

ADVARSEL: Grener kan falle i en uventet retning. Unngå å stå rett under en gren som blir kappet.

1. Den mest typiske skjæringsapplikasjonen er å plassere enheten i en vinkel på 60 ° eller mindre. Når vinkelen på stangsagen øker i forhold til bakken, blir det vanskeligere å lage det første kuttet (fra undersiden av grenen).

2. Fjern lange grener i flere omganger.

3. Klipp ned de nederste grenene først slik at de øverste grenene får mer plass til å falle.
4. Arbeid sakte, hold begge hendene på sagen med et fast grep. Plasser føttene stødig med god balanse.
5. Ikke kutt fra en stige; dette er ekstremt farlig. Slike operasjoner må gjøres av fagfolk.
6. Ikke gjør flush kutt ved siden av hovedbenet eller stammen før du har kuttet av mye av lemmen for å redusere vekten. Hvis du følger riktig fremgangsmåte for kapping, unngår du å strippe barken fra hovedstammen.
7. Ikke bruk stangsagen for felling eller kapping.
8. For å forhindre elektrisk strøm, må du ikke operere innen 15 meter fra elektriske ledninger og holde tilskuere minst 15 meter unna.

VEDLIKEHOLD

ADVARSEL: Før du etterser, rengjør eller vedlikeholder verktøyet, må du stoppe motoren, vente på at alle deler har stanset, og så ta ut batteripakken. Hvis du ikke følger disse instruksjonene, kan det resultere i alvorlig personskade eller skade på eiendeler.

ADVARSEL: Når verktøyet trenger service, må bare identiske reservedeler benyttes. Bruk av uoriginale deler kan forårsake fare eller skade produktet. For å sikre trygg og pålitelig bruk må alle reparasjoner bortsett fra de som omhandles i vedlikeholdsinstruksjonene, utføres av en kvalifisert fagperson.

Unngå bruk av løsemidler när plastdeler skal rengjøres. De fleste plasttyper kan ta skade av ulike typer løsemidler som er i salg, og kan dermed bli ødelagt. Bruk rene kluter til å fjerne smuss, støv, olje, fett osv.

RENGJ∅RING AV VERKT∅YET

• Etter hver gangs bruk skal batteriet tas ut og rusk fjernes fra kjedet og sagsverdet med en myk børste. Tørk av overflaten på sagen med en ren klut fuktet med mildt såpevann.
  ■ Fjern dekslet til tannlenken og bruk deretter en myk børste for å fjerne rusk fra sagsverdet, kjedet, tannlenken og dekslet til tannlenken.
  ■ Fjern alltid trefliser, spon og rusk fra fordypningen til sagsverdet når du bytter kjede.

■ Undersøk motorhuset inne fra kjøleåpningene og fjern MERK: Små piler som angir retningen, er inngravert rusk hver annen uke. (fig. G). i sagkjedet. En annen retningspil er støpt inn i

MERK: Ikke bruk sterke vaskemidler på plastdeksel eller håndtak. De kan bli skadet av enkelte aromatiske oljer som furu og sitron.

BYTTE AV SVERD OG KJEDE

ADVARSEL: Kjedet skal aldri berøres eller justeres mens motoren er i gang. Sagkjeden er veldig skarp; Bruk alltid vernehansker når du utfører vedlikehold på kjedet.

MERK: Når du bytter ut svingstangen og kjettingen, må du alltid bruke den spesifiserte stang- og kjedekombinasjonen som er oppført i delen "Anbefalt stang og kjetting for denne stangsagen".

Demontering av slitt stang og kjede (fig. H)

1. Fjern batteriet, la stangsagen avkjøles, og stram til oljetankens hette.
2. Plasser stangsagefestet på siden med kjededrevet dekselet vendt oppover.
3. Bruk hansker. Bruk kombinøkkelen som fulgte med kraftstangen, og løsne stangmutteren mot klokken for å fjerne den fra kjedehjulets deksel. Rengjør dekket til kjedehjulet med en tørr klut og lagre den for montering.
4. Fjern stangen og kjedet fra monteringsflaten. Ta den utslitte lenken ut av sverdet.

MERK: Hvis det er vanskeligheter med å fjerne stangen og kjedet fra monteringsflaten, plasser stangsagen oppreist, med den ene hånden på stangen, for å løsne strammeskruen med klokken med den andre hånden (fig. I) og fjern deretter stangen med kjede.

MERK: Dette er et godt tidspunkt å inspisere drivhjulet for overdreven slitasje eller skade.

Montering av den nye stangen og kjeden

1. Legg den nye sagkjeden i en sløyfe på en flat overflate og rett eventuelle knekk (fig. J).
2. Plasser kjededriftleddene i svingsporet.

K-1 Kjededriftslenker

K-2 $tyrestangspor

1. Hold kjedet på plass på styrestangen og plasser løkken rundt tannhjulet til stangsagen (fig. K).

MERK: Små piler som angir retningen, er inngravert i sagkjedet. En annen retningspil er støpt inn i verktøyhuset (Fig. L). Når du legger kjedeløkken over kjedehjulet, må du forsikre deg om at retningen på pilene på sagkjedet TILSVARER retningen på pilen på verktøyhuset. Hvis de går i motsatt retning, snu sagkjedet og sverdet (Fig. M).

L-1 Justeringsbuler

L-2 Tannhjul

L-3 penningsskrue

L-4penningsstift

L-5 Guide-bar-spor

1. Plasser føringsstangen på monteringsflaten ved å skyve svingen over svingbøylen, og pass på at strekkstift er satt inn i det nedre hullet i stangens hale (fig. L).

MERK: Hvis det er problemer med å sette inn strekkjusteringsstiften i hullet, må du justere strammeskruen riktig til strekkstiften er plassert nøyaktig i hullet.

1. Sett på plass kjedehjulets deksel, stikk stangmutteren gjennom monteringshullet, og stram det med kombinøkkelen for å sikre at sværdet er montert på plass.
2. Spenn kjedet ved å følge avsnittet "JUSTERE KJEDESPENNINGEN".
3. Hold spissen av styrestangen opp og stram kjededrevet mutteren ordentlig.

MERK: For å utvide sverdets levetid bør du innimellom snu det.

JUSTERE STRAMHETEN PÅ KJEDET

⚠ FORSIKTIG: Sagkjedet må være strammet riktig før bruk.

1. Stopp motoren og ta ut batteripakken før du justerer kjedestrammingen.
2. Løsne stangmutteren for å stramme fingrene.
3. Hold nesen på stangen, og juster strammeskruen til følgende punkter gjelder (fig. N):
   ■ Kjedesak midt på stangen er rundt: 1,3 mm (fig. 0)
   ■ Bruk hansker, sørg for at kjettingen kan trekkes glatt langs stangen med to fingre.
4. Etter endt justering av kjedespenningen, hold nesen på stangen og stram dekkmutteren.

MERK: Hvis kjedesakket i midten av stangen ikke er rundt 1,3 mm, må du justere kjedespenningen.

SM∅RING AV TANNLENKE PÅ SVERD

Sverdet har et kjedehjul på enden. Den må smøres ukentlig med kjedeolje injisert i smørehull med en fettsprøyte (ikke inkludert) for å forlenge svingets levetid (fig. P). Snu stangen og kontroller at smørehullene og kjedesporet er frie for urenheter.

P-1 Smørehull

P-2 Tannhjul i tipset

TRANSPORT OG LAGRING

1. Ikke oppbevar eller transporter stangsagefestet når det er i gang. Ta alltid ut batteriet før du lagrer eller transporterer den.
2. Plasser alltid føringshylsen på sverdet og kjedet før du setter opp eller transporterer stangsagefeste. Vær nøye med å unngå de skarpe tennene på kjedet.
3. Rengjør stangsagen grundig før du lagrer den. Oppbevar stavesagen innendørs, på et tørt sted som er låst og / eller utilgjengelig for barn, og hold det borte fra etsende stoffer som hagekjemikalier og avisningssalter.
4. Hvis stangsagefestet fjernes fra motorhodet og lagres separat, må du sette på endedekselet på festeakselen for å unngå at smuss kommer inn i koblingen.

Beskytt miljøet

Ikke kast elektrisk utstyr, batterilader og batterier / oppladbare batterier i husholdningsavfallet!

FEILSÖKING

PROBLEM ÅRSAK L∅SNING
Motoren kjører ikke.	Batteripakken er ikke installert.Ingen elektrisk kontakt me sagen og batteriet.Batteripakken er utladet.Låseknappen trykkes ikke før du trykker på avtrekkeren.Batteripakken eller motorenheten er for opphetet.Sagkjedet sitter fast i treet.Rusk i sverdsporet.Rusk i tannlenkedekslet.	Installer batteripakken.Fjern batteriet, sjekk kontakter og installer batteripakken.Lad opp batteripakken.Trykk ned låsespaken og hold den inne, og trykk deretter på utløseren for å slå på stangsagen.La batteripakken eller strømhdet avkjøles til temperaturen faller under 67 °C.Slipp utløseren; ta bort sagkjede og sverd fra treet, og start deretter sagen på nytt.Trykk sagkjedet mot treet og beveg sagen frem og tilbake for å bli kvitt rusket.Ta ut batteripakken, fjern deretter tannlenkedekslet og rens ut rusket.
Motoren går, men kjedet går ikke rundt.	Kjedet tar ikke tak i drivhjulet.	Ta ut batteripakken og installer kjedet på nytt. Vær påpasselig med at kjedets drivlenker sitter godt på kjedehjulet.
Stangsagen kapper ikke ordentlig.	Utilstrekkelig kjedestramming.Sløvt kjede.Kjedet er installert baklengs.Slitt kjede.Tørt eller overstrukket kjede.Kjedet er ikke i sverdsporet.	Fjern batteripakken, og juster kjedespenningen på nytt, etter avsnittet “JUSTERE KJEDESPENNINGEN”.Få skjerpet skjæretennene av en kvalifisert reparatør.Ta ut batteripakken og sett inn sagkjeden på nytt, i henhold til avsnittet “BYTTE AV STANGEN OG KJEDET”.Ta ut batteripakken og bytt ut kjettingen ved å følge avsnittet “BYTTE AV STANGEN OG KJEDET”.Sjekk oljenivået. Etterfyll oljetanken om nødvendig.Ta ut batteripakken og sett inn sagkjeden på nytt, i henhold til avsnittet “BYTTE AV STANGEN OG KJEDET”.
Stang og kjede blir varmt og ryker.	Sjekk at kjedet ikke er overstrammet.Kjedeoljetanken er tom.Rusk i føringsstangsporet.	Fjern batteripakken og stram sagkjedet igjen. se avsnittet "JUSTERE STRAMHETEN PÅ KJEDET".Påfylling av sverd- og kjedeolje.Fjern rusken fra sporet.

GARANTI

EGOs GARANTIREGLER

Besøk nettsiden egopowerplus.com for å se fullstendige vilkår og betingelser for EGO-garantireglene.

ПРОЧИТАЙТЕ ВСЕ ИНСТРУКЦИИ!
