Toote tüüp	Mootoriploki pikendusoksasaag
Bränd	EGO
Mudel	PSX2500
Keti juhiku pikkus	250 mm
Keti samm	3/8 po (9,5 mm)
Soovitatav keti tüüp	AC1000 / AC1001
Soovitatav keti juhiku tüüp	AG1000 / AG1001
Ketiõli paagi maht	150 ml
Kaal (koos juhikukaitsega)	2,0 kg
Toiteallikas	56 V liitiumioonaku (vajalik mootoriplokk PPX1000)
Peamised funktsioonid	Oksade lõikamine ja pügamine kuni 20 cm läbimõõduni
Soovitatav kasutustemperatuur	-10 °C kuni 40 °C
Soovitatav ladustamistemperatuur	-20 °C kuni 70 °C
Garanteeritud helivõimsuse tase	101 dB(A)
Vibratsioonitase (eesmised/tagumised käepidemed)	1,2 m/s² (K=1,5 m/s²)
Hooldus ja puhastus	Puhastada pärast iga kasutamist seebiveega; määrida tagasivoolu hammasratast iga nädal; vahetada kulunud kett ja juhik
Ohutus	Kanda kaitseprille, kindaid, mürasummutuskõrvaklappe; mitte kasutada elektriliinide läheduses (< 15 m); eemaldada aku enne hooldust
Varuosad ja parandatavus	Kasutada ainult identseid EGO varuosasid; remont volitatud teeninduskeskuse poolt

Korduma kippuvad küsimused - PSX2500 EGO

Kuidas paigaldada pikendusoksasaag mootoriplokile PPX1000?

Vaadake mootoriploki PPX1000 kasutusjuhendi jaotist PIKENDUSE KINNITAMINE MOOTORIPLOKILE. Veenduge, et mootor on välja lülitatud ja aku on enne kokkupanekut eemaldatud.

Kuidas täita ketiõli paaki?

Eemaldage aku, puhastage paagi kork, keerake seda vastupäeva, valage keti- ja juhikuõli kaelani, seejärel sulgege. Ärge suitsetage õli läheduses.

Kuidas reguleerida keti pinget?

Keerake juhiku mutter lahti, tõstke juhiku ots üles, keerake pingutuskruvi, kuni kett ei vaju ja seda saab kahe sõrmega tõmmata (lõtk umbes 1,3 mm). Hoidke ots üleval ja pingutage mutter kinni.

Mida teha, kui kett ei pöörle?

Kontrollige, et aku on õigesti sisestatud ja laetud, lüliti lukk on sisse vajutatud ja kett on veo hammasrattaga korralikult ühendatud. Kui praht blokeerib, eemaldage aku ja puhastage.

Miks kett kuumeneb ja suitseb?

Võimalikud põhjused: keti liigne pinge, tühi õlipaak või praht juhiku soones. Parandage pinge, lisage õli ja puhastage juhik.

Milline on soovitatav lõikeprotseduur?

Tehke kõigepealt alumine sisselõige (1/4 läbimõõdust) oksa all, seejärel ülemine lõige kaugemal ja lõpuks lõplik lõige tüve lähedal. Hoidke haarded oksa vastu, et seda stabiliseerida.

Kuidas tööriista pärast kasutamist puhastada?

Eemaldage aku. Eemaldage keti ja juhiku praht pehme harjaga. Pühkige niiske lapiga ja pehme seebiga. Ärge kasutage tugevaid lahusteid.

Millised tarvikud ühilduvad PSX2500-ga?

Kasutage ainult EGO soovitatud keti juhikut AG1000/AG1001 ja ketti AC1000/AC1001. Ühilduv mootoriplokk on PPX1000.

Millised on olulised ohutusmeetmed?

Kandke kaitseprille, kindaid, mürasummutuskõrvaklappe ja libisemiskindlaid kingi. Ärge kunagi lõigake elektri liinidest alla 15 meetri kaugusel. Ärge kasutage tööriista puus.

Kust saada varuosi või lasta tööriista parandada?

Minge saidile egopowerplus.com, et leida volitatud teeninduskeskus. Kasutage ainult originaalseid EGO varuosi.

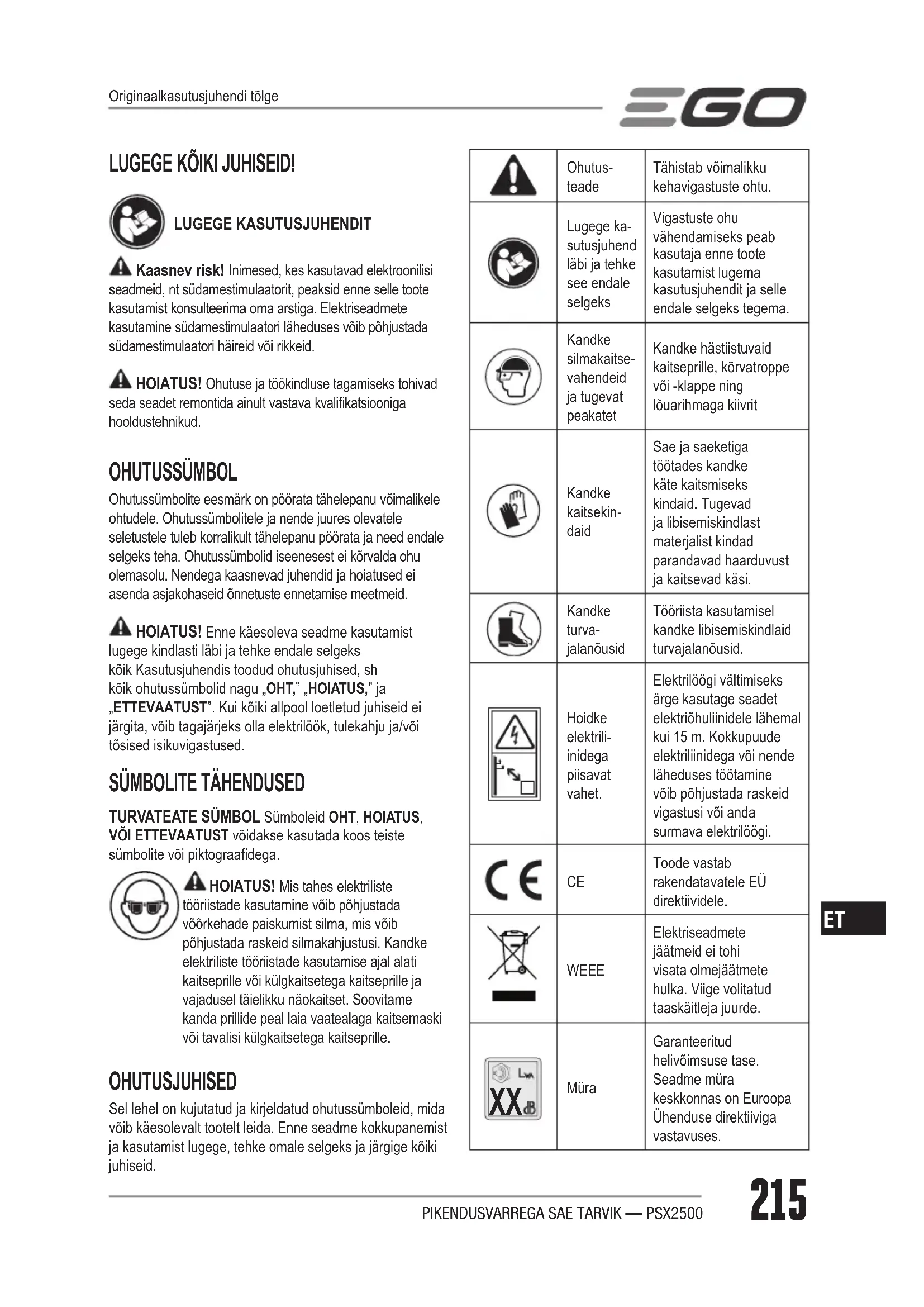

KASUTUSJUHEND PSX2500 EGO

Kaasnev risk! Inimesed, kes kasutavad elektroonilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arstiga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid.

HOIATUS! Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.

OHUTUSSÜMBOL

Ohutussümbolite eesmärk on pöörata tähelepanu võimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei kõrvalda ohu olemasolu. Nendega kaasnevad juhendid ja hoiatused ei asenda asjakohaseid önnetuste ennetamise meetmeid.

HOIATUS! Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik Kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui kõiki allpool loetletud juhiseid ei järgita, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised isikuvigastused.

SÜMBOLITE TÄHENDUSED

TURVATEATE SÜMBOL Sümboleid OHT, HOIATUS, VÖI ETTEVAATUST vöidakse kasutada koos teiste sümbolite vöi piktograafidega.

HOIATUS! Mis tahes elektriliste tööriistade kasutamine võib põhjustada võörkehade paiskumist silma, mis võib põhjustada raskeid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati kaitseprille või külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski või tavalisi külgkaitsetega kaitseprille.

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutussümboleid, mida vöib käesolevalt tootelt leida. Enne seadme kokkupanemist ja kasutamist lugege, tehke omale selgeks ja järgige köiki juhiseid.

	Ohutus-teade	Tähistab võimalikku kehavigastuste ohtu.
	Lugege ka-sutusjuhend läbi ja tehke see endale selgeks	Vigastuste ohu vähendamiseks peab kasutaja enne toote kasutamist lugema kasutusjuhendit ja selle endale selgeks tegema.
	Kandke silmakaitse-vahendeid ja tugevat peakatet	Kandke hästiistuvaid kaitseprille, kõrvatroppe või -klappe ning lõuarihmaga kiivrit
	Kandke kaitsekin-daid	Sae ja saeketiga töötades kandke käte kaitsmiseks kindaid. Tugevad ja libisemiskindlast materjalist kindad parandavad haarduvust ja kaitsevad käsi.
	Kandke turva-jalanõusid	Tööriista kasutamisel kandke libisemiskindlaid turvajalanõusid.
	Hoidke elektrili-inidega piisavat vahet.	Elektrilöögi vältimiseks ärge kasutage seadet elektriõhuliinidele lähemal kui 15 m. Kokkupuude elektriliinidega või nende läheduses töötamine võib põhjustada raskeid vigastusi või anda surmava elektrilöögi.
	CE	Toode vastab rakendatavatele EÜ direktiividele.
	WEEE	Elektriseadmete jäätmeid ei tohi visata olmejäätmete hulka. Viige volitatud taaskäitleja juurde.
	Müra	Garanteeritud helivõimsuse tase. Seadme müra keskkonnas on Euroopa Ühenduse direktiiviga vastavuses.

V Volti Pinge
mm Millimeeter Pikkus või suurus
cm Sentimeeter Pikkus või suurus
kg Kilogramm Kaal
n_0	Tühikäigu kiirus
... /min Minutis Pööret minutis
	Alalisvool Voolu tüüp või omadus

HOIATUS! Elektriliste aiaseadmete kasutamisel tuleb alati järgida järgnevaid elementaarseid ohutusnõudeid. Sedasi väldite tulekahju, elektrilöögi ja vigastuste ohtu.

ENNE KASUTAMIST LUGEGE TÄHELEPANELIKULT

HOIDKE EDASISEKS KASUTAMISEKS ALLES

OHT! Ärge kasutage elektriliinide läheduses. See seade ei ole loodud pakkuma kaitset elektrilöögi eest elektri-õhuliinidega kokkupuutel. Tutvuge kohalike regulatsioonidega elektri-õhuliinide turvalise kauguse kohta ja veenduge enne tööriista kasutamist, et tööpaik on ohutu ja turvaline.

TELESKOOPSAE TURVAHOIATUSED

■ Hoidke köik kehaosad töötava sae ketist eemal. Enne sae käivitamist veenduge, et saag pole ühegi objektiga kontaktis. Hetkeline tähelepanematus teleskoopsaega töötamisel vöib pöhjustada teie riiete vöi keha keti vahele kinnijäämise.
■ Vältige tahtmatut kontakti saeketiga või juhtlati relssidega. Need võivad väga teravad olla. Teleskoopsae, saeketi või juhtlati käsitsemisel kasutage alati kindaid ja pikki pükse või jalakaitseid.
■ Hoidke teleskoopsaagi alati ühe käega tagumisest ja teise käega eesmisest käepidemest. Ühe käega töötamine võib põhjustada raskeid vigastusi seadme operaatorile, abilistele ja/või kõrvalseisjatele.
■ Hoidke tööriista ainult isoleeritud kinnihoidmiskohtadest, sest saekett vöib puutuda kokku peidetud juhtmetega. Kui saeketid puutuvad kokku voolu all olevate juhtmetega, vöib elekter levida tööriista katmata metallosadele ja anda kasutajale elektrilöögi.

■ Kasutage kaitseprille ja kuulmiskaitsmeid. Soovitav on kasutada ka täiendavaid kaitsevahendeid peale, kätele ja jalgadele. Töötingimustele vastav kaitseriietus vähendab saega töötades tekkivast lendavast prahist ja juhuslikust kontaktist põhjustatud önnetuste raskusastet.

- Ärge kasutage teleskoopsaagi puu otsas. Puu otsas saagi kasutades tekib vigastusteoht.

■ Kasutage teleskoopsaagi ainult kindlal, tugeval ja tasasel pinnal seistes. Libedatel või ebastabiilsetel pindadel (nt redelil) seistes võite kaotada tasakaalu või kontrolli oma teleskoopsae üle.
- Ärge kasutage teleskoopsaagi, mis on kahjustatud, valesti reguleeritud või pole täielikult ja turvaliselt komplekteeritud. Veenduge, et saekett seiskub pärast päästiku lüliti vabastamist.
■ Enne löikamist veenduge, et töödeldavas materjalis pole naelu, juhtmeid ega muid võõrkehi.
■ Pinge all oleva oksa lõikamisel olge ettevaatlik, sest see võib teie poole paiskuda. Puidu kiududes oleva pinge vabanemisel võib mõni koormatud oks vastu operaatorit ja/või saagi paiskuda, mille tulemusena kaob kontroll sae üle.

- Võsa ja võrsete lõikamisel olge väga ettevaatlik. Örn materjal võib kiiluda sae keti vahele ja lennata teie poole või tõmmata teid nii, et kaotate tasakaalu.

■ Liiga jõulisel lõikamisel või sae väärkasutamise korral võite kiirendada juhtlati, keti ja/või ketiratta kulumist. Kett või juhtlatt võib ka katki minna, mille tulemusena võib tekkida tagasilöök või kett või materjal lendu paiskuda.
- Ärge kasutage juhtlatti hoovana. Paindunud juhtlatt vöib kiirendada lati, keti ja/vöi ketiratta kulumist. Kett vöi juhtlatt vöib ka katki minna, mille tulemusena vöib tekkida tagasilöök vöi kett vöi materjal lendu paiskuda.
Kandke saagi väljalülitatult mölema käega käepidemetest hoides. Sae transportimisel või hoiustamisel paigaldage lõikeseadmele alati kate. Teleskoopsae korrektne käsitsemine vähendab liikuva saeketiga kokkupuutumise ohtu.
- Ärge eemaldage lõigatud tükke ega hoidke lõigatavat objekti, kui terad liiguvad. Enne kinnikiilunud materjali eemaldamist veenduge, et lüliti on mitteaktiivses asendis. Saekett jätkab liikumist ka pärast väljalülitamist. Isegi hetkeline tähelepanematus teleskooppügaja kasutamise ajal võib põhjustada raskeid vigastusi.
- Järgige määrimise, keti pingestamise ja komponentide vahetamise juhiseid. Ebakorrektselt pingestatud või määritud kett suurendab tagasilöögi ohtu või võib katki minna. Parimate tulemuste tagamiseks ja vigastusteohu vähendamiseks hoidke lõiketera terav ja puhas.

■ Hoidke käepidemed kuivad, puhtad ning vältige öli ja rasva sattumist seadmele. Määrdeaine vöi öliga saastunud käepidemed on libedad ja suurendavad seega seadme üle kontrolli kaotamise ohtu.

Lõigake ainult puitu. Ärge kasutage teleskoopsaagi mittesihipäraselt. Näiteks ärge kasutage seda plastiku, kiviehitiste või üksköik millise puidust erineva ehitusmaterjali lõikamiseks. Kui kasutate tööriista mittesihipäraselt, võite tekitada ohtlikke olukordi.

- Ärge kasutage teleskoopsaagi halva ilmaga, eriti äikese ohu korral. Niiviisi vähendate pikselöögi saamise ohtu.

- Tööriista järelevalveta jätmisel seisake mootor ja eemaldage akuplokk.

■ Mittekasutatavaid seadmeid hoiustage sisetingimustes. Kui seadet ei kasutata, tuleks seda hoiustada kuivas ja körges, lukustatud ning lastele ligipääsmatus kohas ilma akuplokita.

- Kontrollige kahjustatud osi. Enne seadme kasutamise jätkamist tuleb kahjustatud piiret või muud detaili hoolikalt kontrollida, et veenduda, et see toimib korrektselt ja täidab oma funktsiooni. Kontrollige, kas liikuvad komponendid on korrektselt joondatud ja ega ükski osa katki ei ole ning jälgige ka muid aspekte, mis võiksid seadme funktssioneerimist möjutada. Kahjustatud kate või muu kahjustatud detail tuleks korrektselt parandada või asendada ametlikus hoolduskeskuses, välja arvatud juhul, kui selles juhendis pole öeldud teisiti.

TÄIENDAVAD OHUTUSJUHISED KAUGELEULATUVA SAE PUHUL

- Ärge laadige akuplokki vihmas või märgades tingimustes.

- Akuplokk tuleb seadmelt enne selle käitlemist eemaldada.

■ Aku käitlemisel tuleb järgida ohutusreegleid.

- Ärge hävitage akusid põletamise teel. Need võivad plahvatada. Tutvuge kohalike eeskirjadega, et leida võimalikke erijuhiseid akude ja patareide kõrvaldamiseks.

- Ärge avage ega löhkuge akut. Väljuv elektrolüüt on korrodeeriv ning vöib silmi ja nahka vigastada. Allaneelamisel vöib see mürgine olla.

ETTEVAATUST! Elektrolüüt on lahjendatud väävelhape, mis on nahale ja silmadele kahjulik. See on elektrit juhtiv ja korrodeeriv.

■ Akude käsitsemisel olge hoolikas ja jälgige, et te ei lühista akut elektrit juhtivate esemete (nt sörmuste, käevõrude, võtmete) abil. Aku või elektrit juhtiv ese võib üle kuumeneda ja põhjustada põletushaavu.

Akuga töötavaid tööriistu pole vaja vooluvörku ühendada, seega on nad alati töörežiimis. Olge teadlik võimalikest ohtudest ka ajal, mil tööriist pole sisse lülitatud. Seadme hooldamise või remontimise ajal olge ettevaatlik.

■ Enne tööriista hooldamist, puhastamist või võörkehade eemaldamist võtke akuplokk seadme küljest ära.

- Varuosad - remondiks võib kasutada ainult identseid EGO originaalvaruosi. Üksköik missuguse muu tarviku või lisakomponendi kasutamine suurendab vigastuste tekkimise ohtu.

- Ärge peske voolikuga; vältige vee sattumist mootorisse ja elektriühenduste peale.

Kui esineb olukordi, mida pole käesolevas juhendis kirjeldatud, käituge hoolsalt ja lähtuge tervest möistusest. Küsige abi EGO hoolduskeskusest.

■ Hoidke need juhised alles. Lugege juhendit sagelining kasutage seda tööriista kasutavate isikute väljaõpetamiseks.

Kui te seadet kellelegi laenate, andke sellega kaasa ka käesolev kasutusjuhend, et vältida seadme väärkasutamist ja võimalikke vigastusi.

■ Kasutage ainult joonisel A2 esitatud akuplokke ja laadureid.

HOIDKE SEE KASUTUSJUHEND ALLES

MÄRKUS! TUTVUGE TÄIENDAVATE SPETSIIFILISTE OHUTUSNÖUETEGA TÖÖRIISTAPEA KASUTUSJUHENDIS

SPETSIFIKATSIOONID

Juhtlati pikkus 250 mm
Ketisamm 3/8"(9,5 mm)
Keti mõõdik 1,1 mm
Saeketi tüüp		AC1000/AC1001
Juhtlati tüüp		AG1000/AG1001
Keti ölimahuti maht 150 ml
Soovituslik töökeskkonna temperatuur		-10°C-40°C
Soovituslik hoiustamise temperatuur		-20°C-70°C
Kaal (koos ketikaitsmega) 2,0 kg
Mõõdetud helivõimsuse tase L_WA		98.54 dB(A)K=2.3 dB(A)
Helivõimsuse tase operaatori kõrva juures L_PA		85 dB(A)K=2.5 dB(A)
Garanteeritud helivõimsuse tase L_WA (mõõdetud vastavalt 2000/14/EÜ)		101 dB(A)
Vibratsiooni ahmõõtmine:	Eesmine käepide	1.2 m/s ^2 K=1.5 m/s ^2
	Tagumine käepide	1.2 m/s ^2 K=1.5 m/s ^2

• Ülaltoodud näitajaid on testitud ja mõõdetud, kasutades toitepead PPX1000.
• Esitatud vibratsioonitaseme näit on mõõdetud See teleskoopsae tarvik on mõeldud kasutamiseks koos EGO 56-VOLDISE LIITIUM-IOONAKUGA teleskooptoitepeaga PPX1000.
  ■ Esitatud vibratsioonitaseme näit on mõõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks.
  ■ Esitatud vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.
  See teleskoopsae tarvik on möeldud kasutamiseks koos EGO 56-VOLDISE LIITIUM-IOONAKUGA teleskooptoitepeaga PPX1000.
  Lugege tööriistapea PPX1000 kasutusjuhendi jaotist“TARVIKU ÜHENDAMINE TELESKOOPTOITEPEAGA”.

MÄRKUS! Tegelikul kasutamisel tekkiv vibratsioonitase vöib esitatust erineda; turvalisuse eesmärgil peaks seadme kasutaja tegelikes kastutustingimustes kandma kindaid ja kuulmiskaitsmeid.

PAKENDI LOEND (JOON. A1)

Sellele teleskoopsaele ettenähtud juhtlatt ja kett

OSA NIMI MUDELI NUMBER

Juhtlatt AG1000/AG1001

Saekett AC1000/AC1001

KIRJELDUS

TUNNE OMA TELESKOOPSAE TARVIKUT (joon. A1)

1. Saekett
2. Juhtlatt
3. Vars
4. Ölipaagi kork
5. Ölipaak
6. Ketiratta kate
7. Pingutuskruvi
8. Hambuline tugiraud
9. Lati mutter
10. Ketikaitse

KOKKUPANEK

⚠ HOIATUS! Kui mõni osa on kahjustatud või puudub, ärge kasutage seadet enne, kui see osa on parandatud. Kasutades kahjustatud või vajalike komponentideta seadet, võite saada raskeid vigastusi.

HOIATUS! Ärge üritage seadet ümber ehitada ega kasutada lisaseadmeid, mis pole möeldud kasutamiseks selle saega. Köik niisugused muudatused loetakse väärkasutuseks ja need vöivad pöhjustada ohtlikke olukordi, mis vöivad löppeda raskete vigastustega.

TELESKOOPSAE TARVIKU ÜHENDAMINE TELESKOOPTOITEPEAGA

⚠ HOIATUS! Kui tarvikut ja toitepead ei kinnitata ülaltoodud juhiste järgi, võib see põhjustada raskeid vigastusi või surma.

HOIATUS! Ärge kunagi paigaldage või reguleerige ühtegi tarvikut, kui mootor töötab või aku on paigaldatud. Mootori peatamata jätmine või aku eemaldamata jätmine võib põhjustada raskeid vigastusi.

SEADME KASUTAMINE

OHT! Ärge kunagi lõigake elektriliinide, elektrijuhtmete või muude elektriallikate läheduses. Kui juhtlatt või kett jääb elektrijuhtme või elektriliini külge kinni, ÄRGE PUUDUTAGE JUHTLATTI, KETTI EGA ALUMINIUMIST VART! NEED VÕIVAD OLLA VOOLU ALL JA VÄGA OHTLIKUD. Hoidke saagi endiselt isoleeritud tagumisest käepidemest või pange maha ja nihutage ettevaatlikult endast eemale. Enne, kui proovite plaati ja ketti liinist või juhtmest vabastada, ühendage kahjustatud liini või juhtme elektriallikas lahti. Kokkupuude teleskoopsae juhtlati, keti või muude elektrit juhtivate osadega või voolu all olevate juhtmete või elektriliinidega võib põhjustada elektrilöögi läbi surma või raskeid vigastusi.

HOIATUS! Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.

HOIATUS! Kasutage alati silma- ja kuulmiskaitsevahendeid. Vastasel korral võib teile midagi silma paiskuda ja võite saada ka muud laadi raskeid vigastusi.

Enne iga kasutuskorda kontrollige tervet seadet, et ei esineks kahjustunud, puuduvaid või lahtisi osi, nt. kruve, mutreid, polte, korke vms. Kinnitage kõik kinnitused ja korgid ning ärge kasutage toodet, kuni kõik puuduvad või kahjustatud osad on välja vahetatud.

HOIATUS! Raskete vigastuste vältimiseks eemaldage alati aku, enne kui asute seadet remontima, puhastama, tarvikuid vahetama või kinni jäänud objekte eemaldama.

KASUTUSEESMÄRGID

Seda toodet vöib kasutada järgmistel eesmärkidel:

■ laasimine
pügamine

MÄRKUS! Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse väärkasutuseks.

JUHTLATI JA KETI MÄÄRDEAINE LISAMINE ÖLIPAAKI (joon. B)

HOIATUS! Ärge suitsetage ega tooge tuleallikaid öli ega teleskoopsae lähedusse. Öli võib maha valguda ja tulekahju põhjustada.

MÄRKUS! Teleskoopsaag ei ole ostuhetkel öliga täidetud. Enne esmakasutust tuleb ölipaak kindlasti ketiöliga täita. Keti kasutusiga ja lõikevõimekus sõltuvad optimaalsest määrimisest. Ketti määritakse ketiöliga töö käigus automaatselt. Palun pöörake töö käigus tähelepanu määrdeõli tasemele ja lisage öli paaki ajakohaselt, vastavalt vajadusele.

1. Eemaldage akuplokk toitepea küljest.
2. Puhastage ölipaagi kork ja selle ümbrus, et vältida mustuse ölipaaki sattumist.
3. Paigutage teleskoopsae tarvik püstisesse asendisse ja keerake ölipaagi korki vastupäeva, et kork eemaldada.
4. Kallake ettevaatlikult juhtlati ja keti öli paaki, kuni paagi kaelani. Ärge laske ölil avast välja voolata. Pühkige üleliigne öli ära ja sulgege ölipaagi kork.

MÄRKUS! Ölivoolu kiirust saab reguleerida, keerates reguleerimiskruvi vastupäeva, et suurendada öli väljavoolu, või päripäeva, et vähendada öli väljavoolu (joon. B).

B-1

Reguleerimiskruvi

MÄRKUS! Ärge kasutage mittepuhtaid, kasutatud või muul moel saastunud õlisid. See võib kahjustada juhtlatti või ketti.

LÕIKAMISE ETTEVALMISTUSED (joon. C)

Asjakohase turvavarustuse kohta lugege selle kasutusjuhendis eelnevat jaotist „Olulised ohutusjuhised“.

■ Tõstke juhtlati otsa, et kontrollida, et kett ei oleks liiga lõtv. Kett on õigesti pingestatud, kui juhtlati all pole lõtku ja kett on tihedalt ümber juhtlati, kuid seda saab käega liigutada, ilma et see kinni kiiluks. Kui pingestust on vaja reguleerida, lugege reguleerimise juhiseid selle kasutusjuhendi jaotisest „LATI JA KETI VAHETAMINE“ osas HOOLDUS.

■ Enne kasutamist kontrollige katte kruvi pingestust. Kui see on lahti, kinnitage see korralikult, keerates seda päripäeva.

■ Kontrollige, kas saeketi löikehambad on teravad ja kett hästi ölitatud.

■ Võimalikult tugeva haarde ja turvalisuse tagamiseks kasutage libisemiskindlast materjalist kindaid. Ärge kunagi seiske otse selle oksa all, mida te saete. Seiske kindlal pinnal ja kohas, kus pole ohtu tasakaalu kaotada. Olge ettevaatlik takistuste suhtes, nagu kännud, puujuured ja kraavid, mis võivad põhjustada kukkumist või komistamist.

Kui mootor töötab, hoidke seadmest alati korralikult kinni. Hoidke seadet kindlalt kahe käega. Järgige juhiseid, mis on esitatud PPX1000 kasutusjuhendi jaotises „TELESKOOPTOITEPEA HOIDMINE“.

- Ohutu ja parema kasutamiskogemuse jaoks asetage ölarihm üle öla. Reguleerige ölarihma nii, et teil on mugav töötada. Ölarihma toitepea külge kinnitamiseks järgige juhiseid, mis on toodud PPX1000 kasutusjuhendi peatükis „ÖLARIHMA PAIGALDAMINE“.

HOIATUS! Ölarihm on ohusituatsioonides ka kiirvabastusmehhanismiks. Ohtlikus olukorras võtke see kohe ölalt ära olenemata rihma asendist.

TÖÖRIISTA KÄIVITAMINE / SEISKAMINE

Lugege tööriistapea PPX1000 kasutusjuhendi jaotist "TOITEPEA KÄIVITAMINE/SEISKAMINE".

TAVALINE LÕIKAMINE (joon. D ja E)

Järgige alltoodud juhiseid, et vältida puu- või põõsakoore kahjustamist. Ärge kasutage edasi-tagasi saagimisliigutust.

1. Esmalt tehke üks pinnapealne lõige (1/4 oksa läbimõõdust) peaoksa või tüve lähedal asuva oksa alumisele küljele.

2. Tehke teine lõige oksa pealmiselt küljelt esimesest lõikest eestpoolt. Jätkake oksa läbilõikamist, kuni oks eraldub puu küljest. Olge valmis tööriista tasakaalustamiseks, kui oks kukub.

3. Tehke viimane lõige tüve lähedalt.

MÄRKUS! Teise ja viimase lõike (ehk oksa pealtpoolt lõikamise) ajal hoidke hambulist tugirauda lõigatava oksa vastas (joon. E). See aitab oksa paigal hoida ja muudab kerget survet avaldades allpoole lõikamise lihtsamaks. Liiga jõuliselt lõigates võite kahjustada juhtlatti, ketti või mootorit.

1. Vabastage toitepea päästik kohe pärast lõike lõpetamist.

MÄRKUS! Löikamisjuhiste eiramine võib põhjustada juhtlati ja keti kinnikiilumise ning oksa sisse kinnijäämise. Sellisel juhul tuleb toimida järgnevalt.

1. Seisake mootor ja eemaldage akuplokk.
2. Kui maapinnalt on võimalik oksani ulatuda, tõstke oksa üles, samal ajal saagi hoides. See peaks kinnisurutud koha avama ja sae vabastama.
3. Kui saag on ikka kinni, kutsuge professionaal appi.

LAASIMINE JA PÜGAMINE (joon. F)

See teleskoopsae tarvik on mõeldud väikeste, kuni 20 cm läbimõõduga oksade lõikamiseks. Parimate tulemuste saavutamiseks järgige järgnevaid ettevaatusabinõusid.

1. Planeerige saelõige hoolikalt. Teadvustage, millises suunas oks kukub.

HOIATUS! Oks võib kukkuda ootamatus suunas.

Ärge seiske otse lõigatava oksa all.

1. Kõige tavalisem lõikamisviis on asetada seade 60-kraadise või väiksema nurga alla. Teleskoopsae varre ja maapinna vahelise nurga suurenedes muutub esimese (ehk oksa alumiselt küljelt) lõike tegemine raskemaks.
2. Eemaldage pikad oksad mitmes etapis.
3. Saagige enne maha alumised oksad, et ülemistel okstel oleks rohkem kukkumisruumi.
4. Töötage aeglaselt, hoides mölema käega kindlalt saest kinni. Säilitage tugev jalgealune ja tasakaal.
5. Ärge lõigake redelil seistes; see on äärmiselt ohtlik. Selliseid töid võivad teostada ainult professionaalid.
6. Ärge lõigake põhioksa ega tüve lähedalt enne, kui olete ära lõiganud suurema osa oksa raskusest ja selle kaalu vähendanud. Järgige lõikamisjuhiseid, et vältida puu põhiharu koore eemaldamist.
7. Ärge kasutage teleskoopsaagi puude langetamiseks ega palkide saagimiseks.
8. Elektrilöögi vältimiseks ärge kasutage seadet elektri-öhuliinidele lähemal kui 15 m ja jälgige, et körvalised isikud viibiksid vähemalt 15 m kaugusel.

HOOLDUS

HOIATUS! Enne seadme kontrolli, puhastamist või hooldust tuleb mootor peatada ja oodata kõigi liikuvate osade peatumist ning eemaldada akuplokk. Juhiste mittejärgimine võib kaasa tuua tõsise vigastuse või varalise kahju.

HOIATUS! Hooldusel ja remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet kahjustada. Ohutuse ja seadme usaldusväärsuse huvides peab kõik parandused (välja arvatud selles hooldusjuhises esitatud) tegema kvalifitseeritud hooldustehnik.

ÜLDHOOLDUS

Vältige lahustite kasutamist plastosade puhastamisel. Enamik plastmaterjalid on vastuvõtlikud müügil olevatest lahustitest tulenevatele kahjustustele. Kasutage mustuse, tolmu, öli, määrde jms eemaldamiseks puhast lappi.

SEADME PUHASTAMINE

Pärast iga kasutuskorda eemaldage aku ja puhastage kett ja juhtlatt pehme harjaga. Pühkige sae pinda puhta niiske lapiga, millele on lisatud pehmetoimelist seepi.
■ Eemaldage ketiratta kate ja puhastage juhtlatt, sae kett, ketiratas ja ketiratta kate pehme harjaga mustusest.
■ Saeketi vahetamisel eemaldage juhtlati soonest alati puidutükid, saepuru ja mustus.
■ Palun kontrollige mootori korpuse sisemust jahutusavade kaudu ja eemaldage praht iga kahe nädala tagant (joon. G).

MÄRKUS! Ärge puhastage plastmasskomponente või käepidet tugevatoimeliste puhastusainetega. Seadme osi võivad kahjustada teatud aromaatsed õlid (nt männi- või sidruniõli).

JUHTLATI JA KETI VAHETAMINE

⚠ HOIATUS! Ärge puudutage ega reguleerige ketti, kui mootor töötab. Saekett on väga terav; kandke ketihooldustöid tehes alati kaitsekindaid.

MÄRKUS! Juhtlati ja keti väljavahetamisel kasutage alati selle sae jaoks möeldud juhtlati ja keti kombinatsiooni, mis on esitatud jaotises „Sellele teleskoopsaele ettenähtud juhtlatt ja kett“.

Kulunud juhlati ja keti lahtivõtmine (joon. H)

1. Eemaldage aku, laske sael jahtuda ja keerake ölipaagi kork tugevamalt kinni.
2. Pange teleskoopsae tarvik külili nii, et ketiratta kate jääb ülespoole.

3. Kandke kindaid. Kasutage komplektis sisalduvat kombivõtit, vabastage lati mutter vastupäeva keerates ja eemaldage see ketiratta kattest. Puhastage ketiratta katet kuiva lapiga ja hoidke see kokkupaneku jaoks käepärast.

4. Eemaldage juhtlatt ja kett paigalduskohast. Eemaldage kulunud kett juhtlati küljest.

MÄRKUS! Kui juhtlati ja keti eemaldamine paigalduskoha küljest ei önnestu, seadke saag püstisesse asendisse, toetage ühe käega juhtlatti, keerake teise käega ketipingestuskruvi vastupäeva lahti (joon. I) ja seejärel eemaldage latt koos ketiga.

MÄRKUS! Nüüd saate kontrollida ka ega ketiratas kulunud või kahjustatud pole.

Uue juhtlati ja keti paigaldamine

1. Seadke uus kett siledal pinnal silmuseks ja tömmake köik ebatasasused sirgeks (joon. J).
2. Pange keti veolülid juhtlati soonde.

K-1	Keti veolülid
K-2	Juhtlati soon

1. Hoidke ketti juhtlatil ja asetage silmus ümber sae ketiratta (joon. K).

MÄRKUS! Ketile on graveeritud väikesed suunavad nooled. Veel üks suunav nool on tööriista korpusel (joon. L). Sae keti ketiratta peale panemisel veenduge, et ketil olevate noolte suund ÜHTIB tööriista korpusel oleva noole suunaga. Kui noolte suunad on vastupidised, pöörake juhtlatt koos ketiga ümber (joon. M).

L-1 Joonduskumerused

L-2 Ketiratas

L-3 Pingutuskruvi

L-4 Ketipinguti tihvt

L-5 Juhtlati ava

1. Asetage juhtlatt paigalduskohta, libistades juhtlati ava üle joonduskumeruste ja kontrollige, et ketipinguti tihvt siseneb lati otsas asuvasse alumisse auku (joon. L).

MÄRKUS! Kui ketipinguti tihvti auku sobitamine ei önnestu, reguleerige ketipingestuskruvi, kuni ketipinguti tihvt paigutub täpselt auku.

1. Pange ketiratta kate tagasi, sisestage lati mutter selle paigaldusavasse, keerake see kombivõtme abil kinni ja kontrollige, et juhtlatt on kindlalt paigaldatud.
2. Reguleerige keti pinget, järgides juhiseid jaotises „KETI PINGE REGULEERIMINE”.
3. Hoidke juhtlati otsa üleval ja keerake ketiratta mutter tugevalt kinni.

MÄRKUS! Juhtlati tööea pikendamiseks pöörake latt aeg-ajalt teistpidi.

KETI PINGE REGULEERIMINE

ETTEVAATUST! Enne kasutamist peab sae kett olema õigesti pingutatud.

1. Enne keti pinge reguleerimist seisake mootor ja eemaldage akuplokk.

2. Keerake lati mutrit lahti, kuni see on sõrmetugevusega kinni keeratud.

3. Suunake juhtlati tipp üles ja reguleerige pingutuskruvi, kuni järgnevad punktid on täidetud (joon. N).

- Ketilõtk juhtlati keskosas on umbes 1,3 mm (joon. O). - Kandke kindaid ja kontrollige, et ketti saab sujuvalt kahe sõrme abil juhtlatti pidi liigutada.

1. Keti pinge reguleerimise lõpetamisel hoidke juhtlati tipp ülespoole ja keerake katte mutter kinni.

MÄRKUS! Kui keti lötk juhtlati keskosas ei ole umbes 1,3 mm, siis reguleerige keti pinget uuesti.

JUHTLATI KETIRATTA MÄÄRIMINE

Juhtlati tipu juures asub ketiratas. Seda tuleb määrida iganädalaselt ketiõliga, mida lisatakse määrdeavasse süstlaga (ei ole komplektis) (joon. P). Nii pikendate juhtlati tööiga. Pöörake juhtlatti ja veenduge, et määrdeavad ja keti soon on puhtad ja korras.

P-1	Määrdeava
P-2	Juhtlati tipu juures asuv ketiratas

TRANSPORTIMINE JA HOIUSTAMINE

1. Ärge transportige ega hoiustage liikuvat teleskoopsae tarvikut. Hooldamise ja transportimise ajaks eemaldage alati akuplokk.
2. Enne teleskoopsae tarviku hoiustamist ja transportimist pange juhtlati ja keti peale alati juhtlati kate. Olge ettevaatlik ja vältige keti teravaid hambaid.
3. Enne hoiustamist puhastage saag hoolikalt. Hoidke teleskoopsaagi kuivades sisetingimustes, lukustatud ja/või lastele ligipääsmatus kohas ja hoidke seadet eemal korrodeerivatest ainetest, nagu aiakemikaalid ja sulatussoolad.
4. Kui eemaldate teleskoopsae tarviku toitepea küljest ja hoiustate seda eraldi, paigaldage otsakork tarviku varre külge, et mustus ei pääseks ühendusdetaili.

Keskkonnakaitse

Ärge visake elektriseadmeid, akulaadijat ega patareisid / akusid olmeprügi hulka!

TÖRKEOTSING

PROBLEEM PÕHJUS LAHENDUS
Mootor ei tööta.	Akuplokk pole saega ühendatud.Sae ja aku vahel puudub elektriline ühendus.Akuplokk on tühi.Enne päästikule vajutamist vajutatud lukustusnuppu.Akuplokk või toitepea on liiga kuum.Sae kett on puidu sisse kinni jäänud.Juhtlati soones on mustust.Ketiratta kattes on mustus.
Mootor töötab, aga kett ei käi ringi.	Kett ei haaku ketirattaga.
Saag ei lõika korralikult.	Ebapiisav keti pinge.Lõtv kett.Kett on paigaldatud tagurpidi.Kulunud kett.Kuiv või liigselt pinguldatud kett.Kett pole lati hammastiku vahel.
Juhtlatt ja kett on kuumad ja suitsevad.	Kontrollige, ega kett liiga pinges pole.Ketiõli paak on tühi.Juhtlati soones on mustust.

GARANTII

EGO GARANTIIPÕHIMÕTTED

Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
