BRUGSANVISNING PSX2500 EGO

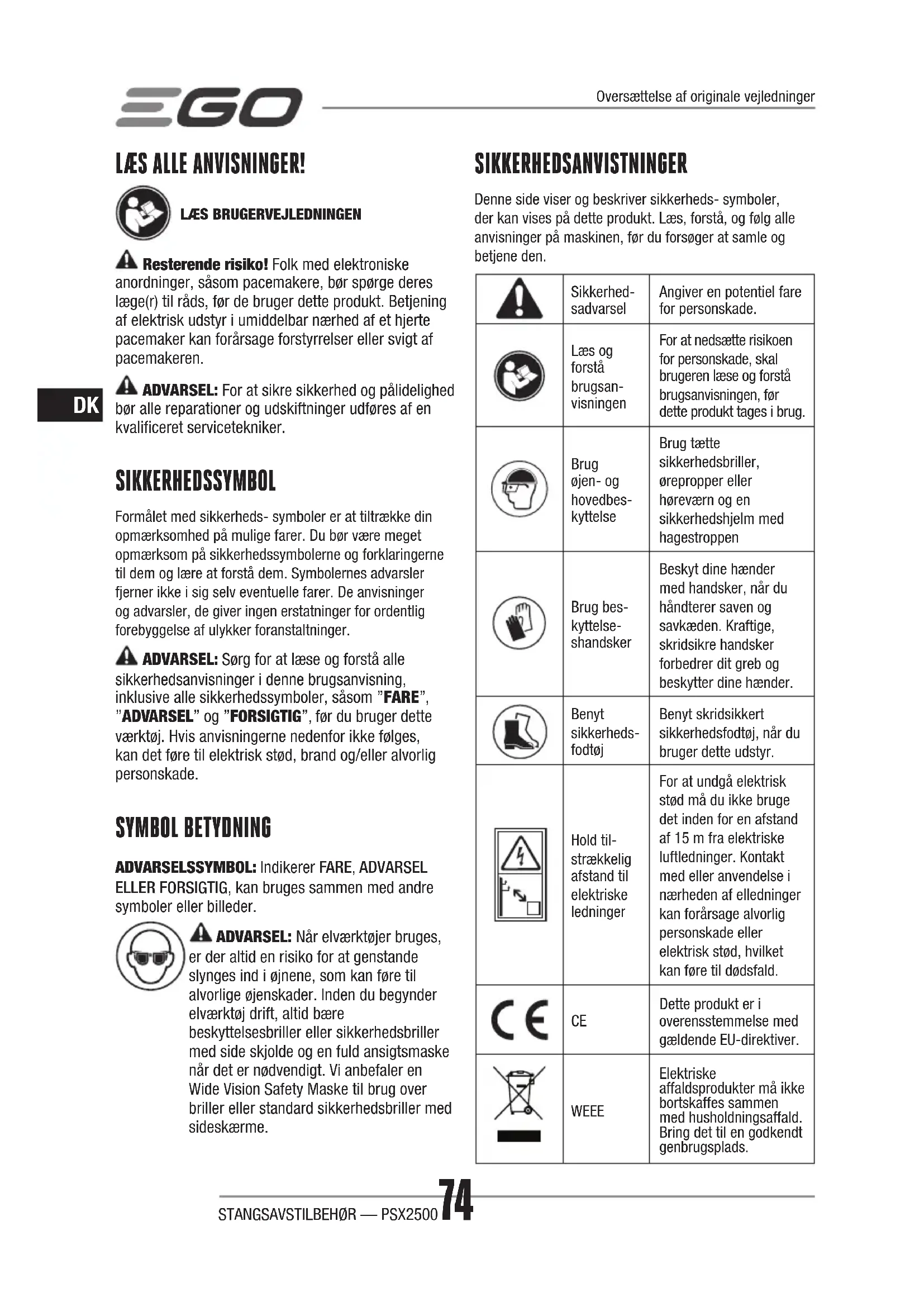

Resterende risiko! Folk med elektroniske anordninger, såsom pacemakere, bør spørge deres læge(r) til råds, før de bruger dette produkt. Betjening af elektrisk udstyr i umiddelbar nærhed af et hjerte pacemaker kan forårsage forstyrrelser eller svigt af pacemakeren. ADVARSEL: For at sikre sikkerhed og pålidelighed bør alle reparationer og udskiftninger udføres af en kvalificeret servicetekniker. SIKKERHEDSSYMBOL Formålet med sikkerheds- symboler er at tiltrække din opmærksomhed på mulige farer. Du bør være meget opmærksom på sikkerhedssymbolerne og forklaringerne til dem og lære at forstå dem. Symbolernes advarsler fjerner ikke i sig selv eventuelle farer. De anvisninger og advarsler, de giver ingen erstatninger for ordentlig forebyggelse af ulykker foranstaltninger. ADVARSEL: Sørg for at læse og forstå alle sikkerhedsanvisninger i denne brugsanvisning, inklusive alle sikkerhedssymboler, såsom ”FARE”, ”ADVARSEL” og ”FORSIGTIG”, før du bruger dette værktøj. Hvis anvisningerne nedenfor ikke følges, kan det føre til elektrisk stød, brand og/eller alvorlig personskade. SYMBOL BETYDNING ADVARSELSSYMBOL: Indikerer FARE, ADVARSEL ELLER FORSIGTIG, kan bruges sammen med andre symboler eller billeder. ADVARSEL: Når elværktøjer bruges, er der altid en risiko for at genstande slynges ind i øjnene, som kan føre til alvorlige øjenskader. Inden du begynder elværktøj drift, altid bære beskyttelsesbriller eller sikkerhedsbriller med side skjolde og en fuld ansigtsmaske når det er nødvendigt. Vi anbefaler en Wide Vision Safety Maske til brug over briller eller standard sikkerhedsbriller med sideskærme. SIKKERHEDSANVISTNINGER Denne side viser og beskriver sikkerheds- symboler, der kan vises på dette produkt. Læs, forstå, og følg alle anvisninger på maskinen, før du forsøger at samle og betjene den. Sikkerhed- sadvarsel Angiver en potentiel fare for personskade. Læs og forstå brugsan- visningen For at nedsætte risikoen for personskade, skal brugeren læse og forstå brugsanvisningen, før dette produkt tages i brug. Brug øjen- og hovedbes- kyttelse Brug tætte sikkerhedsbriller, ørepropper eller høreværn og en sikkerhedshjelm med hagestroppen Brug bes- kyttelse- shandsker Beskyt dine hænder med handsker, når du håndterer saven og savkæden. Kraftige, skridsikre handsker forbedrer dit greb og beskytter dine hænder. Benyt sikkerheds- fodtøj Benyt skridsikkert sikkerhedsfodtøj, når du bruger dette udstyr. Hold til- strækkelig afstand til elektriske ledninger For at undgå elektrisk stød må du ikke bruge det inden for en afstand af 15 m fra elektriske luftledninger. Kontakt med eller anvendelse i nærheden af elledninger kan forårsage alvorlig personskade eller elektrisk stød, hvilket kan føre til dødsfald.

Dette produkt er i overensstemmelse med gældende EU-direktiver. WEEE Elektriske affaldsprodukter må ikke bortskaffes sammen med husholdningsaffald. Bring det til en godkendt genbrugsplads. Oversættelse af originale vejledningerSTANGSAVSTILBEHØR — PSX2500

Støj Garanteret lydniveau. Støjemission til miljøet opfylder EF-direktivet.V Volt Spændingmm Millimeter Længde eller størrelsecm Centimeter Længde eller størrelsekg Kg Vægt

Hastighed uden belastningRotationshastighed, uden belastning... /min Per minut Omdrejninger per minutJævnstrøm (DC) Spændingstype eller egenskab VIGTIGE SIKKERHEDSVEJLEDNINGER ADVARSEL! Ved brug af elektriske haveredskaber skal grundlæggende sikkerhedsprocedurer altid følges for at reducere risikoen for brand, elektrisk stød og personskade, herunder følgende:

FARE! Benyt ikke apparatet i nærheden af elektriske ledninger. Enheden er ikke designet til at yde beskyttelse mod elektrisk stød i tilfælde af kontakt med ledninger oppe i luften. Se lokale regler for sikre afstande til elektriske ledninger oppe i luften, og sørg for at driftspositionen er sikker, før værktøjet tages i brug.

SIKKERHEDSADVARSLER IFM. STANGSAVEN

◾ Hold alle dele af kroppen væk fra stangsaven, når den er i brug. Inden stangsaven startes, skal du sørge for at savkæden ikke røre ved noget. Et øjebliks uopmærksomhed, når stangsaven bruges, kan gøre at dit tøj eller din krop kommer i kontakt med kæden. ◾ Undgå, at røre ved kæden, selvom den ikke kører rundt, og undgå at røre ved kanten på savsværdet. Disse kan være meget skarpe. Brug altid handsker og lange bukser, når stangsaven, kæden og sværdet håndteres. ◾ Hold altid stangsaven med den ene hånd på det bagerste håndtag og den anden hånd på det forreste håndtag. Hvis den bruges med en hånd, kan det føre til alvorlige skader på brugeren, hjælpere og/eller personer i nærheden. ◾ Elværktøjet må kun holdes i de isolerede håndtag, da den kan ramme skjulte ledninger, når man saver. Hvis motorsaven rammer en strømledende ledning, kan metaldelene på motorsaven blive ”strømledende”, hvilket kan give brugeren elektrisk stød. ◾ Brug beskyttelsesbriller og høreværn. Det anbefales at bruge yderligere beskyttelsesudstyr for hoved, hænder, ben og fødder. Når egnet beskyttelsesbeklædning bruges reduceres risikoen for personskader, som følge af flyvende vragdele eller utilsigtet kontakt med savkæden. ◾ Stangsaven egner sig ikke til skære i et træ. Hvis motorsaven bruges, når du sidder oppe i et træ, kan det føre til personskade. ◾ Sørg altid for at stå godt fast, og brug kun stangsaven, når du står på en fast, sikker og plan overflade. Hvis man står på glatte eller ustabile overflader, såsom stiger, kan man miste balancen og kontrollen over stangsaven. ◾ En stangsav, der er beskadiget eller forkert justeret eller som ikke er samlet helt og sikkert, må aldrig bruges. Sørg for at savkæden stopper, når gasknappen slippes. ◾ Se træet efter for søm, kabler og andre genstande, inden det saves i stykker. ◾ Hvis man saver en gren over, der sidder i spænd, kan den svirpe hårdt tilbage. Når spændingen i træets fibre frigøres, kan den spændte gren ramme operatøren, og/eller man kan miste kontrollen over stangsaven. ◾ Vær meget forsigtig, hvis du saver buske og små træer. Tynde grene kan komme i klemme i savkæden, og slynges mod dig eller trække dig ud af balance. ◾ Aggressiv eller grov savning eller misbrug af stangsaven kan hurtigt nedslide sværdet, kæden og/eller tandhjulet, og kan ødelægge kæden eller sværdet, som kan føre til tilbageslag, kædebrud eller udslyngning af materialer. ◾ Motorsaven må aldrig løftes i sværdet. Et bøjet sværd kan nedslide sværdet, kæden og/eller tandhjulet for hurtigt og kan ødelægge kæden eller sværdet, som kan føre til tilbageslag, kædebrud eller udslyngning af materialer.STANGSAVSTILBEHØR — PSX250076

◾ Bær stangsaven med begge hænder på håndtagene, når stangsaven er slukket. Sværdskeden skal altid sætte på savsværdet, når stangsaven transporteres eller opbevares. Når stangsaven bruges korrekt, reduceres sandsynligheden for utilsigtet kontakt med den kørende savkæde. ◾ Fjern ikke afklippet materiale, når skærene bevæger sig; klip heller ikke i materiale, der holdes i hånden. Sørg for, at kontakten er slukket, når fastsiddende materiale skal fjernes. Savkæden fortsætter med at køre rundt, efter at kontakten er slukket. Et øjebliks uopmærksomhed ved brug af stangbeskæresaksen kan medføre alvorlig personskade. ◾ Følg instruktionerne til smøring, kædestramning og ændring af tilbehør. Hvis savkæden strammes eller smøres forkert, kan den gå i stykker og det kan forøge risikoen for tilbageslag. Hold skæret skarpt og rent for bedste ydelse og for at reducere risikoen for personskade. ◾ Hold håndtag tørre, rene og fri for olie og fedt. Oliebelagte og fedtede håndtag er glatte, og gør det svært at styre stangsaven. ◾ Sav kun i træ. Stangsaven må ikke bruges til andet, end hvad den er beregnet til. For eksempel: Stangsaven må ikke bruges til at save i plast, murværk eller andre byggematerialer end træ. Hvis en stangsav bruges til andet, end hvad den er beregnet til, kan det føre til en farlig situation. ◾ Brug ikke stangsaven i dårligt vejr, især når der er risiko for tordenvejr. Det mindsker risikoen for at blive ramt af lyn. ◾ Stop motoren, og tag batteripakken ud, når du ikke bruger redskabet. ◾ Apparater, der ikke bruges, opbevares indendørs. Når du ikke bruger dine apparater bør de opbevares indendørs på et tørt og aflåst op sted med batteripakken fjernet – utilgængelige for børn. ◾ Kontrollér beskadigede dele. Før yderligere brug af produktet, skal en kappe eller en anden del, der er beskadiget, omhyggeligt kontrolleres for at se, om den vil fungere korrekt og udføre sin tilsigtede funktion. Kontrollér, at de bevægelige dele ikke er fejljusterede eller binder eller er i en tilstand, der kan påvirke hækkeklipperens drift og betjening. En skærm eller en anden del, der er beskadiget, bør repareres korrekt eller udskiftes af et autoriseret serviceværksted, medmindre andet er angivet i denne vejledning.

◾ Oplad ikke batteripakken i regnvejr, eller hvor der er vådt. ◾ Batteripakken skal fjernes fra apparatet, inden det bortskaffes. ◾ Batteriet skal bortskaffes på sikker måde. ◾ Smid ikke batteriet i ilden. Battericellerne kan eksplodere. Undersøg de lokale forskrifter for eventuelle særlige anvisninger på bortskaffelse. ◾ Undlad at åbne eller mishandle batteriet. Udsivende elektrolyt er ætsende og kan forårsage skader på øjne eller hud. Væsken kan være giftig ved indtagelse. FORSIGTIG! Elektrolyt er en fortyndet svovlsyre, der er skadelig for hud og øjne. Den er elektrisk ledende og ætsende. ◾ Udvis omhu i håndtering af batterier for ikke at kortslutte batteriet med ledende materialer, såsom ringe, armbånd og nøgler. Batteriet eller lederen kan blive overophedet og forårsage forbrændinger. ◾ Batteridrevne værktøjer behøver ikke at være tilsluttet en stikkontakt, og derfor er de altid driftsklar. Vær opmærksom på mulige farer, selv når værktøjet ikke arbejder. Vær forsigtig, når du udfører vedligeholdelse eller service. ◾ Fjern batteripakken inden service, rengøring eller fjernelse af materiale fra redskabet. ◾ Reservedele - Ved service må der kun bruges originale reservedele fra EGO. Brug af andet tilbehør eller påmontering kan øge risikoen for skader. ◾ Undlad at vaske med en slange; undgå at få vand i motor og elektriske forbindelser. ◾ Ved situationer, der ikke er dækket i denne vejledning: Vær forsigtig, og arbejd med omtanke. Kontakt EGO’s servicecenter for at få hjælp. ◾ Gem denne vejledning. Brug dem regelmæssigt, og brug dem til at instruere andre, der skal bruge dette værktøj. ◾ Hvis du låner nogen dette værktøj, skal du sørge for de får disse vejledninger med, så de også undgår fejlbrug af produktet og mulige personskader. ◾ Produktet må kun bruges med batteripakkerne og opladerne, der står på listen i fig. A2.

SPECIFIKATIONER Længde på sværdet 250 mmKædedeling 3/8"(9,5 mm)Kædemåler 1,1 mmSavkædetype AC1000/AC1001Sværdtype AG1000/AG1001Kapacitet på oliebeholderen til kæden150 mlAnbefalet driftstemperatur -10°C-40°CAnbefalet opbevaringstemperatur -20°C-70°CVægt (med kædeskærm) 2,0 kgMålt lydeffektniveau L

◾ Ovenstående parametre er blevet testet og målt under anvendelse af motorstangen PPX1000. ◾ Den deklarerede vibrationer samlede værdi er målt i overensstemmelse med en standard testmetode og kan anvendes til at sammenligne et værktøj med et ande. ◾ Den samlede angivne værdi for vibrationer kan også anvendes ved en foreløbig vurdering af eksponeringen. BEMÆRK: vibrationer emission ved faktisk brug af elværktøjet kan afvige fra den angivne værdi, hvor værktøjet anvendes; For at beskytte operatøren, bør brugeren bære handsker og høreværn i de faktiske brugsforhold. LISTE OVER DELE (FIG. A1) Anbefalet sværd og kæde til denne stangsavRESERVEDELENS NAVN MODELNUMMERSavsværd AG1000/AG1001Savkæde AC1000/AC1001 BESKRIVELSE LÆR DIT STANGSAVSTILBEHØR AT KENDE (fig. A1) 1. Savkæde2. Savsværd3. Skaft4. Låg til oliebeholder5. Oliebeholder6. Dæksel til kædetandhjul7. Skrue til stramning af kæden8. Afkortningskam9. Sværdmøtrik10. Kædehylster SAMLING ADVARSEL: Hvis der er dele, der er beskadigede eller mangler, anvendes apparatet ikke, før delene er udskiftet. Brug af dette produkt med beskadigede eller manglende dele kan medføre alvorlig personskade. ADVARSEL: Undlad at ændre dette produkt eller lave tilbehør, der ikke anbefales til brug med denne stangsav. Enhver sådan ændring eller modifikation er misbrug og kan resultere i en farlig situation og føre til eventuel personskade.

TILSLUTNING AF STANGSAVSTILBEHØRET TIL

TELESKOPSTANGEN Dette stangsavstilbehør er beregnet til brug med EGO’s 56V lithium-ion teleskopstang PPX1000.Se afsnittet ”SÅDAN SÆTTES ET TILBEHØR PÅ TELESKOPSTANGEN” i brugsanvisningen til teleskopstangen PPX1000. ADVARSEL: Hvis tilbehøret og teleskopstangen ikke sættes sammen som anvist ovenfor, kan det medføre dødsfald eller alvorlig personskade. ADVARSEL: Tilbehør må aldrig monteres eller tilpasses, mens motordelen kører eller med batteriet isat. Hvis motoren ikke standses og batteriet ikke fjernes, kan der ske alvorlig personskade.STANGSAVSTILBEHØR — PSX250078

BETJENING FARE: Arbejd aldrig i nærheden af kabler, elektriske ledninger eller andre elektriske kilder. Hvis sværdet og kæden vikles ind i en elektrisk ledning eller stærkstrømsledning: RØR IKKE VED SVÆRDET,

KÆDEN ELLER ALUMINIUMSSTANGEN! DE KAN

BLIVE STRØMFØRENDE OG VÆRE MEGET FARLIGE. Fortsæt med at holde i stangsavens isolerede bageste håndtag eller læg den ned og væk fra dig på en sikker måde. Afbryd strømmen til kablet/ledningen, der er beskadiget, inden du forsøger at frigøre sværdet og kæden fra kablet eller ledningen. Berøring af sværd, kæde, andre ledende dele af stangsaven eller strømførende elektriske ledninger eller kabler kan medføre dødsfald forårsaget af elektricitet eller alvorlig personskade. ADVARSEL: Lad ikke fortrolighed med dette produkt gøre dig skødesløs. Husk på, at det kan føre til alvorlige skader, hvis du ikke er opmærksom i blot et sekund. ADVARSEL: Bær altid sikkerhedsbriller samt høreværn. Hvis disse ikke bruges, kan du få genstande slynget i øjnene, og der kan også opstå andre alvorlige skader. Før hver brug skal du undersøge hele produktet for skader, manglende eller løse dele, såsom skruer, møtrikker, bolte, hætter etc. Tilspænd omhyggeligt alle befæstelsesdele og hætter, og betjen ikke dette produkt, før alle manglende eller beskadigede dele er udskiftet. ADVARSEL: For at undgå alvorlig personskade tages batteriet af værktøjet før service, rengøring, udskiftning af påmonteringer, eller før der fjernes noget fra apparatet. ANVENDELSER Du kan bruge dette produkt til de formål, der er nævnt nedenfor: ◾ Grensavning ◾ Beskæring BEMÆRK: Værktøjet må kun bruges til dets tilsigtede formål. Enhver anden anvendelse anses for at være et tilfælde af misbrug. SÅDAN FYLDES OLIEBEHOLDEREN TIL SMØRING AF SVÆRDET OG KÆDEN (Fig. B) ADVARSEL: Der må ikke ryges eller være åbne flammer i nærheden af olien eller stangsaven. Der kan spildes olie, der kan føre til brand. BEMÆRK: Stangsaven er ikke påfyldt olie, når den købes. Det er vigtigt at fylde olie på stangsaven inden brug. Kædens levetid og savkapacitet afhænger af optimal smøring. Kæden smøres automatisk med kædeolien, når saven bruges. Vær altid opmærksom på smøreolieniveauet under arbejdet, og fyld tanken i tide efter behov. 1. Tag batteripakken ud af teleskopstangen.2. Rengør oliebeholderens låg og området omkring det for at sikre, at der ikke kommer snavs ind i oliebeholderen.3. Placér stangsavstilbehøret på højkant, og drej oliebeholderens dæksel mod uret for at tage det af.4. Hæld forsigtigt olien til sværd og kæde i beholderen, indtil det er påfyldt op til beholderens hals. Vær forsigtig med ikke at lade olie løbe ud af åbningen. Aftør overskydende olie, og luk beholderens dæksel. BEMÆRK: Oliestrømsforholdet kan justeres ved at dreje justeringsskruen mod uret, for at forøge olieudstrømmen. Drej skruen med uret, for at reducere olieudstrømmen (fig. B). B-1 Justeringsskrue BEMÆRK: Brug ikke snavset, brugt eller olie, der på anden måde er forurenet. Der kan opstå skade på sværd eller kæde. FORBEREDELSE TIL SAVEARBEJDET (fig. C) Se ”Vigtige sikkerhedsanvisninger” ovenfor i denne brugsanvisning for egnet sikkerhedsudstyr. ◾ Løft spidsen af sværdet for at kontrollere om kæden er for slap. Kæden er korrekt spændt, når den ikke hænger på undersiden af sværdet og slutter til; men den skal stadig kunne dreje rundt uden at binde. Hvis stramningen kræver justering, se ”GENMONTERING AF SVÆRD OG KÆDE” i afsnittet VEDLIGEHOLDELSE i den brugsanvisning for justeringsanvisninger. ◾ Kontrollér, at skruen på dækslet er strammet til, før brug. Hvis den er løs, strammes skruen på dækslet til ved at dreje den med uret. ◾ Kontrollér, at tænderne på savkæden er skarpe, og sørg for, at kæden er smurt.STANGSAVSTILBEHØR — PSX2500

◾ Brug skridsikre handsker, så du får et maksimalt greb og beskyttelse. Stå aldrig direkte under den gren, du er ved at save i. Sørg for, at du står sikkert og er i balance. Vær opmærksom på hindringer, såsom træstubbe, rødder og grøfter, som kan få dig til at snuble eller falde. ◾ Hold godt fast i enheden, når motoren kører. Hold fast i enheden med begge hænder. Følg instruktionerne i afsnittet “SÅDAN HOLDES MOTORSTANGEN” i brugsanvisningen til PPX1000 ◾ Betjeningen gøres sikker og behagelig ved at benytte skulderremmen. Justér skulderremmen, så den giver en behagelig arbejdsstilling. Du kan se, hvordan skulderremmen sættes på motorstangen i afsnittet ”MONTERING AF SKULDERREM” i brugsanvisningen til PPX1000. ADVARSEL: Skulderremmen er også en mekanisme til hurtig frigørelse i farlige situationer. Når der opstår en fare, så tag den straks af skulderen, uanset hvordan remmen er sat på.

GRUNDLÆGGENDE FREMGANGSMÅDE VED

SAVNING (fig. D og E) Følg nedenstående trin for at forhindre skader på barken på træer eller buske. Brug ikke frem- og tilbagegående savbevægelse.1. Lav først et mindre indsnit (1/4 af grenens diameter) på undersiden af grenen tæt på hovedgrenen eller stammen.2. Lav endnu et snit fra den øverste side af grenen uden for det første snit. Fortsæt gennem grenen, indtil grenen er adskilt fra træet. Vær forberedt på at kompensere for vægten af værktøjet, når grenen falder.3. Derefter kan der saves af tæt på stammen. BEMÆRK: Når der saves anden og sidste gang (fra toppen af grenen), holdes afkortningskammen mod den gren, der skal saves (fig. E). Dette vil hjælpe til at holde grenen støt og gøre det lettere at save med et let nedadgående tryk. Hvis du tvinger saven, risikerer du skader på sværd, kæde eller motor.

4. Slip startknappen på teleskopstangen, så snart savningen er udført.

BEMÆRK: Undladelse af at følge den rette fremgangsmåde kan medføre, at sværdet og kæden binder og kommer i klemme i grenen. Hvis dette skulle ske: 1. Stop motoren, og fjern batteripakken.2. Hvis grenen kan nås fra jorden, så løftes grenen, mens saven holdes. Derved burde saven komme fri, så saven kan fjernes.3. Hvis saven stadig sidder fast, bør der tilkaldes professionel hjælp. GRENSAVNING OG BESKÆRING (Fig. F) Dette stangsavstilbehør er udviklet til trimning af små grene op til 20 cm i diameter. For at opnå de bedste resultater skal du være opmærksom på følgende.1. Planen savningen omhyggeligt. Vær opmærksom på, i hvilken retning grenen vil falde. ADVARSEL: Grene kan falde ned i uventede retninger. Stå ikke direkte under grenen, der saves i. 2. Den mest typiske måde at save på er ved at holde enheden i en vinkel på 60° eller mindre. Jo større vinkel mellem stangsavens skaft og jorden, desto vanskeligere er det at lave det første snit (fra undersiden af grenen).3. Fjern lange grene i flere etaper.4. Skær de nederste grene først, så de øverste grene har plads til at falde.5. Arbejd langsomt, og hold begge hænder på saven med et fast greb. Sørg for at stå godt fast og i balance.6. Stå ikke på en stige, når der saves; dette er yderst farligt. Overlad dette arbejde til fagfolk.7. Lav ikke et snit, der flugter tæt med grenen eller stammen, før du har savet en stor del af grenen; derved mindskes vægten af grenen. En korrekt fremgangsmåde når der saves vil forhindre, at barken rives af hovedgrenen.8. Anvend ikke stangsaven til fældning af træer eller opskæring af tømmer.9. For at undgå elektrisk stød skal du ikke arbejde inden for 15 m fra elektriske luftledninger. Tilskuere bør holdes mindst 15 m væk. VEDLIGEHOLDELSE ADVARSEL: Før eftersyn, rengøring eller service på enheden standses motoren. Vent til alle bevægelige dele er standset, og fjern batteripakken. Efterkommes disse anvisninger ikke, kan det medføre alvorlig personskade eller materielle skader.STANGSAVSTILBEHØR — PSX250080

ADVARSEL: Ved service må der kun bruges originale reservedele. Brug af andre reservedele kan medføre fare eller forårsage skader på produktet. For at sikre sikkerhed og pålidelighed, bør alle reparationer, der ligger ud over dem, der foretages i henhold til listen i vedligeholdelsesanvisningerne, udføres af en kvalificeret servicetekniker. GENEREL VEDLIGEHOLDELSE Undgå, at bruge opløsningsmidler til rengøring af plastdele. De fleste plastmaterialer risikerer at blive ødelagt, ved brug af forskellige slags alment tilgængelige opløsningsmidler. Brug rene klude til at fjerne snavs, støv, olie, fedt osv.

RENGØRING AF APPARATET

◾ Efter hver brug aftages batteriet, og kæden og savsværdet rengøres for materiale med en blød børste. Tør stangsavens overflade af med en ren klud, fugtet med en mild sæbeopløsning. ◾ Fjern dækslet til kædetandhjulet, og brug derefter en blød børste til at fjerne snavs fra sværdet, savkæden, tandhjulet og dækslet til tandhjulet. ◾ Rengør altid rillen på savsværdet for træflis, savsmuld og skidt, inden savkæden sættes på. ◾ Kontrollér venligst køleribberne indvendigt i motorhuset, og fjern ophobet snavs hver anden uge (fig. G). BEMÆRK: Brug ikke stærke rengøringsmidler på plastkabinettet eller -håndtaget. De kan blive beskadiget af visse aromatiske olier, såsom af fyrretræ og citron. SÅDAN SKIFTES SAVSVÆRDET OG KÆDEN ADVARSEL: Kæden må aldrig røres ved eller justeres, når motoren kører. Motorsaven er meget skarp. Sørg altid for at bruge beskyttelseshandsker, når du udfører vedligeholdelsesarbejde på kæden. BEMÆRK: Når savsværdet og kæden skal skiftes, skal du altid bruge den kombination af savsværd og kæde, der er angivet i afsnittet ”Anbefalet sværd og kæde til denne stangsav”. Sådan tages et nedslidt savsværd og kæde af (fig. H)

1. Tag batteriet ud, lad motorsaven køle ned, og stram

dækslet på oliebeholderen.

2. Læg stangsavstilbehøret på siden med

kædetandhjulet vendt opad.

3. Brug handsker. Løsn stangmøtrikken mod uret med

den medfølgende kombi-nøgle, for at tage den af kædetandhjulet. Rengør dækslet til kædetandhjulet med en tør klud, og læg det til side.

4. Fjern sværdet og kæden fra monteringsfladen. Fjern

den slidte kæde fra sværdet. BEMÆRK: Hvis du har problemer med at tage sværdet og kæden af monteringsfladen, placeres stangsaven på højkant, hvor den ene hånd støtter sværdet, for at løsne skruen til kædestrammeren med uret med den anden hånd (fig. I), og derefter aftages sværdet med kæden. BEMÆRK: Dette er et godt tidspunkt at se tandhjulet efter for slid og skader. Samling af det nye savsværd og kæde

1. Læg den nye savkæde i en løkke på en plan flade, og

ret alle knæk ud (fig. J).

2. Placér kædens led på plads i rillen i sværdet.

K-1 Kædeled K-2 Rille på savsværdet

3. Hold kæden på plads på sværdet, og sæt kædeløkken

omkring stangsavens tandhjul (fig. K). BEMÆRK: Savkæden har indgraveret små retningspile. En anden pil, der angiver retningen, er støbt ind i værktøjshuset (Fig. L). Når savkæden føres omkring tandhjulet, skal du sørge for at retningen på pilene på savkæden PASSER med retningen af pilen på værktøjshuset. Hvis pilene ikke peger i samme retning, skal savkæden og sværdet vendes om (fig. M). L-1 Forhøjning til flugtning L-2 Kædehjul L-3 Skrue til stramning af kæden L-4 Spændestift L-5 Rille på sværd

4. Sæt sværdet på monteringsfladen ved at lade rillen i

sværdet glide ind over justeringsforhøjningerne, indtil stiften til justering af kædestramningen går ind i det nederste hul i enden af sværdet (fig. L). BEMÆRK: Hvis du har problemer med at indsætte stiften til justering af stramningen i hullet, justeres skruen til kædestramning, indtil spændestiften sidder præcist i hullet.

5. Sæt dækslet på kædetandhjulet igen. Sæt

7. Løft spidsen af sværdet opad, og spænd møtrikken til

kædetandhjulet godt fast. BEMÆRK: For at forlænge savsværdets levetid, skal det regelmæssigt vendes om.

SÅDAN JUSTERES KÆDESTRAMNINGEN

FORSIGTIG: Savkæden skal være korrekt strammet før brug.

1. Stop motoren og tag batteripakken ud, inden

kædestramningen justeres.

3. Hold sværdets spids opad, og juster skruen til

stramning af kæden, indtil følgende punkter gælder (fig. N): ◾ Kædesænkning midt på sværdet er ca.: 1,3 mm (fig. O) ◾ Brug handsker og sørg for, at kæden kan trækkes langs sværdet med to fingre uden problemer.

4. Når du er færdig med justering af kædespændingen,

skal du holde sværdets spids opad og spænd møtrikken på dækslet. BEMÆRK: Hvis kædesænkningen på midten af sværdet ikke er ca. 1,3 mm, skal kædens spænding justeres igen. SMØRING AF TANDHJUL I SVÆRDET Sværdet har et tandhjul i spidsen. Det skal smøres ugentligt med kædeolie, der sprøjtes ind i smørehul med en fedtsprøjte (medfølger ikke) for at forlænge sværdets levetid (Fig. P). Drej sværdet og sørg for at smørehullerne og kæderillen er fri for urenheder. P-1 Hul til smøring P-2 Tandhjul på spidsen af sværdet

TRANSPORT OG OPBEVARING

1. Stangsavstilbehøret må ikke lægges væk eller

transporteres, når det kører. Batteripakken skal altid tages ud, inden motorsaven gemmes væk og transporteres.

2. Sæt altid hylsteret på sværdet og kæden, inden

stangsavstilbehøret gemmes væk eller transporteres. Vær forsigtig med ikke at røre de skarpe tænder på kæden.

3. Rengør stangsaven grundigt før opbevaring. Opbevar

stangsaven indendørs på et tørt sted, der er aflåst og/eller utilgængeligt for børn. Opbevar den i sikker afstand af ætsende stoffer, såsom have kemikalier og tøsalt.

4. Hvis stangsavstilbehøret afmonteres fra motordelen

og opbevares særskilt, sættes endedækslet på tilbehørets skaft for at undgå at snavs trænger ind i koblingsstykket. Beskyttelse af miljøet Smid ikke elektrisk udstyr, batterioplader og batterier/genopladelige batterier i skraldespanden!STANGSAVSTILBEHØR — PSX250082

Motoren kører ikke. ◾ Batteripakken er ikke sat i stangsaven. ◾ Sæt batteripakken i stangsaven. ◾ Der er ingen elektrisk kontakt mellem saven og batteriet. ◾ Fjern batteriet, kontrollér kontakter, og sæt batteriet på igen. ◾ Batteriet er afladet. ◾ Oplad batteripakken. ◾ Låseknappen er ikke trykket ned, inden der trykkes på gashåndtaget. ◾ Tryk låsehåndtaget ned, og hold det, tryk derefter på startknappen for at starte stangsaven. ◾ Batteripakken eller motordelen er for varm. ◾ Lad batteripakken eller motordelen køle ned, indtil temperaturen kommer under 67 °C. ◾ Savkæden sidder fast i træet. ◾ Slip startknappen. Træk savkæden og savsværdet ud af træet. Start derefter motorsaven igen. ◾ Skidt i rillen på savsværdet. ◾ Tryk savkæden mod træet, og ryk stangsaven frem og tilbage, så skidtet kommer ud. ◾ Snavs i dækslet til kædetandhjul. ◾ Tag batteripakken ud, og tag derefter dækslet til kædehjulet af og fjern evt. skidt.Motoren kører, men kæden kører ikke rundt. ◾ Kæden kører ikke på tandhjulet. ◾ Fjern batteripakken, og sæt kæden på igen, og sørg for at leddene på kæden sidder ordentligt på tandhjulet.Stangsaven saver ikke ordentlig.t ◾ Kæden er ikke strammet ordentligt. ◾ Fjern batteripakken, og justér kædestramningen iht. afsnit "JUSTERING AF KÆDESTRAMNINGEN". ◾ Kæden er døv. ◾ Kædens tænder slibes af en kvalificeret servicetekniker. ◾ Kæden er sat omvendt på. ◾ Fjern batteripakken, og sæt savkæden på igen iht. afsnittet "GENMONTERING AF SVÆRD OG KÆDE". ◾ Kæden er slidt. ◾ Fjern batteripakken, og sæt kæden på igen iht. afsnittet "GENMONTERING AF SVÆRD OG KÆDE". ◾ Kæden er tør eller sidder for stramt. ◾ Tjek olien. Fyld olie på, hvis nødvendigt. ◾ Kæder kører ikke i rillen på savsværdet. ◾ Fjern batteripakken, og sæt savkæden på igen iht. afsnittet "GENMONTERING AF SVÆRD OG KÆDE".Savsværdet og kæden bliver varm og ryger. ◾ Sørg for at kæden ikke er strammet for meget. ◾ Fjern batteripakken, og stram savkæden igen iht. afsnit "JUSTERING AF KÆDESTRAMNINGEN". ◾ Der er ikke mere olie i oliebeholderen. ◾ Sørg for at der er nok smøremiddel til savsværdet og kæden. ◾ Snavs i rillen på savsværdet. ◾ Fjern snavs i rillen. GARANTI

Besøg venligst hjemmesiden egopowerplus.com for fuldstændige vilkår og betingelser for EGO’s garantipolitik.TILLBEHÖR FÖR STÅNGSÅG — PSX2500
