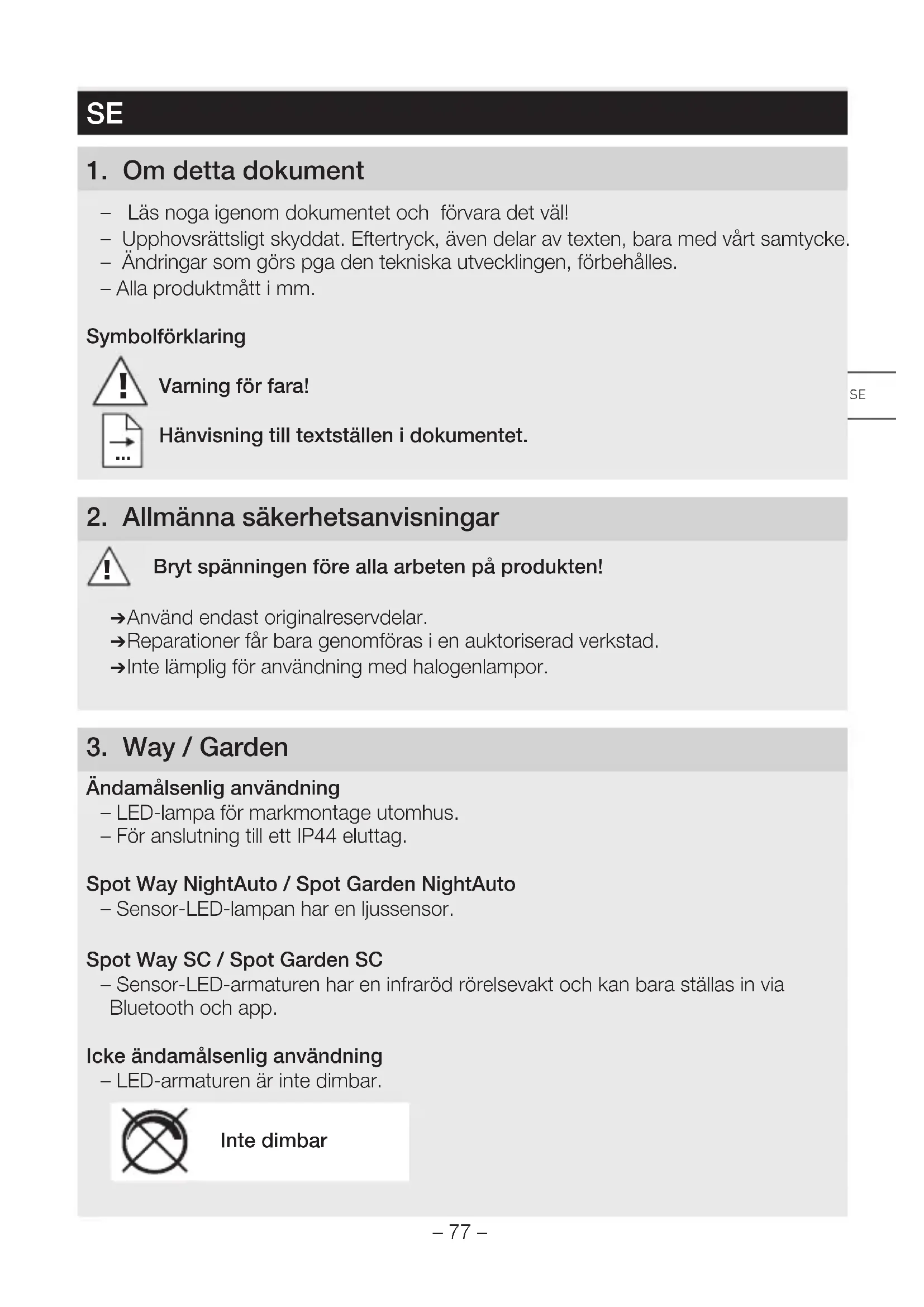

BRUKSANVISNING Spot Way SC STEINEL

• Läs nogaigenom dokumentet och Förvara det väll!
• Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.
• Andringar som gös pga den tekiska utvecklingen, forbehalles.
• Alla produktmått i mm.

Symbolförklaring

Varning for fara!

Hänvisning till textställen i dokumentet.

2. Allmanna sakerhetsanvisningar

Bryt spanninger före alla arbeten på produiten!

Använd endast originalreservdelar.
Reparationer fár bara genomfóras i en auktoriserad verkstad.
Inte lamplig for anvandning med halogenlampor.

3. Way / Garden

Ändamälsenlig användning

• LED-lampa für markmontage utomhus.
• För anslutning till att IP44 eluttag.

Spot Way NightAuto / Spot Garden NightAuto

• Sensor-LED-lampan har en ljussensor.

Spot Way SC / Spot Garden SC

• Sensor-LED-armaturen har en infraröd rörelsevakt och kan bara ställas in via Bluetooth och app.

Icke andamalsenlig anvandning

• LED-armaturen ar inte dimbar.

Intedimbar

• Lampa inkl. stativ, bottenplatta och anslutningskabel med nätkontakt
• Tre skruvar
• Tre pluggar

A Lampkupa
B Rörelsevakt (endast Spot Way / Spot Garden SC)
C Ljussensor (endast Spot Way / Garden NightAuto)
D Skymningsinställning (endast Spot Way / Garden NightAuto)
E Stativ med bottenplatta (endast Spot Way)
F Jordspett (endast Spot Garden)
G Nätkabel med kontakt

Bevakningsområde Spot Way / Spot Garden SC (Bild 3.11 - 3.16)

Ljusintensitetsfördelning (Bild 3.17)

4. Montage

Kontrollera samtiga delar med avseende på skador.
Årprodukten skadad fär den inte tas i bruk.
Denna lampas yttre, flexibla ledning kan inte bytas ut.

Om ledningen skadas maste hela belysningen bytas ut.
Armaturen maste monteras vibrationsfritt.

Valj en lamplig montageplats med hansyn till rackvidden och rorelsedetekteringen.

Endast Spot Way / Spot Garden SC:

Den säkraste rörelsebevakningen uppnås nar strålkastaren monteras i rät vinkel mot rörelseriktningen och inga hinder finns i vägen für sensom (t.ex. träd, murar etc.).

Montageordning Way

Satt på lamphuvudet på stativet och skruva Åt tills det klickar. (Bild 4.1)
Markera borrhålen for bottenplattan. (Bild 4.2)

Borra hål och satt i dymlingar. (Bild 4.3)
Markmontage lampa. (Bild 4.4)
Stickikontakten. (Bild 4.5)
Foreta inställingarna.
"5. Funktion"

Montageordning Garden

Montera jordspettet på lampan. (Bild 4.6)
Stick ner armaturen i jorden. (Bild 4.7)
Stickikontakten.(Bild4.8)
Foreta inställingarna.
"5. Funktion"

Anmärkning beträffande version NightAuto

Se till attljussensorn inte skymsvnagot (t.ex.av Iov).

5. Funktion

Spot Way NightAuto / Spot Garden NightAuto

Fabriksinställninger

• Ställskruven ställd på = tid TILL

Skymningsinställning (Bild 5.2 D)

Armaturens aktiveringsniva kan steglost stallas in mellan ca 2 till 1.000 lux.

• Ställskruven ställd på = tid TILL
• Ställskruven på « = skymningsdrift (ca 2 lux)

För Funktionstestet i dagsljus mäste ställskruven sta på

Spot Way SC / Spot Garden SC

Fabriksinställningar

• Skymningsinställning: 2.000 lux
• Afterlystid: 5 sekunder

STEINEL Connect App

For att konfigurera armaturen med smarttelefon aller surfplatta maste STEINEL STEINEL Connect App laddas ner是从 App Store. Det kravs en Bluetooth-forberedd smarttelefon aller surfplatta.

Android iOS

FöljandeFUNKtionerkanstallasinviaSTEINELConnectApp:

• Afterlystid
• Skymningsinställning
  -Till- och frankoppling
• Automatisk / manuell styrning beroende på situation
• Sammankoppling
• Gruppbildning
• Gruppernas och armaturernas identifying

Anmärkning:

After varje gäng som lampan har släckts avbryts rörelsebevakningen i ca 1 sekund. Först after attenna tid har gätt ut kan en ny rörelse tända lampan iven.

For att tanda och släcka lampan tidsbaserat har Spot SC ett internt tidur. Detta synchroniserar sig vid varje Bluetooth forbindelse via STEINEL Connect App automatiskt med tiduret i den anslutna smarttelefonen.

For att garantera en korrekt fonction after ett spanningsbortfall i armaturen, maste en forbindelse via STEINEL Connect App skapas. Det interna tiduret synchroniseras på nytt med smarttelefonens tidur.

6. Armaturens vridbarhet / lampbyte

Armaturens vridbarhet

Lossa tackbrickan på armaturhuset och vrid ut den. (Bild 6.3)
Lossa lampan och vrid ut den. (Bild 6.4)
Satt i en ny lampa. (Bild 6.5)
Satt på tackbrickan och skruva fast den. (Bild 6.6)

Viktigt:

Använd enbart GU10-LED-ljuskällor till max. 9 W.

Anmärkning:

Se till när du byter ut ljuskällan, att tätningen och tätningsytan inte ar smutsiga eller skadade.

7. Underhäll

Armaturen kan rengöras med en fuktig trasa

(utan rengöringsmedel) nar den ar smutsig.

Viktigt: Driftsenheten kan inte bytas ut.

8. Avfallschantering

Elapparater, tillbehör och Förpackning måste lämnas in till miljövänlig Återvinning.

Kasta inte elapparater i hushaallssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsätting i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig Återvinning.

9. CE-deklaration

Härmed försakrar STEINEL GmbH attenna typ av radioutrustning Spot Way SC / Spot Garden SC overensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försakran om overensstammelse finns på foljande webbadress: www.steinel.de

10. Tillverkargaranti

Denna Steinel-produkt ar tillverkad med största noggrannhet. Den ar funktions- och sakerhetstestad enligt gällande foreskrifter och har därefter genomgätt en stickprovskontroll. Steinel garanterar felfritt tillstand och felfri Funktion. Garantin gäller i 36 manader frän inköpsdagen. Vi Åtgårdar bristfälligheter orsakade av material- ullverkningsfel. Garantin uppfylls genom reparation eller utbyte av bristfälliga delar after värt val. Garantin omfattar inte slitage och skador orsakade av felaktigt hanterande eller bristande underhäll och skötsel avprodukten. Följdskador på främande foremål ersätts ej.

Garantin gäller endast på produiten, som inte här vara demonterad, sändesvä Förpackad med kort beskrivning av felet och fakturakopia eller kvitto (inköpsdatum och stämpel) till vår representant eller lämnas till inköpsstället.

Reparationservice:

11. Tekniska data
Mätt(B × D × H)	Spot Way: 140 × 226 × 572 mm
(B × D × H)	Spot Garden: 69 × 118 × 369 mm
Kabelländg 2.500 mm
Spanning 220 – 240 V, 50/60 Hz
Systemeffekt (Pon) armatur*	Spot Way / Garden: 6,70 W
	Spot Way / Garden NightAuto: 7,86 W
	Spot Way / Garden SC: 7,90 W
Ljusflöde / lusstyrka armatur*	Spot Way / Garden: 512 Im; 76,40 Im/W
	Spot Way / Garden NightAuto: 512 Im; 65,10 Im/W
	Spot Way / Garden SC: 512 Im; 64,80 Im/W
Ljusflöde luskälla 620 Im 92,5 Im/W
Systemeffekt luskälla 6,7 W
Standby (armatur)	Spot Way / Garden NightAuto: 0,20 W
	Spot Way / Garden SC: 0,42 W
Standby (nätverk) (Pnet) Spot Way / Garden SC: 0,42 W
Färetemperatur* 3.000 K (varmvit)
Färegängivningsindex: R a > 80
Medelläng livslängd für beräkningen*	L70B50 vid 25 °C: > 20.000 timmar
Färegonsistens SDCM * 6
Sensorteknik Passiv infraröd (endast Spot Way / Garden SC)
Bevakningsområde	(endast Spot Way / Garden SC)
→Bevakningsvinkel	90°
→Öppningsvinkel	90°
Räckvidd max. 10 m (endast Spot Way / Garden SC)
Efterlystid 5 sek. – 60 min. (endast Spot Way / Garden SC)
Skymningsinställning 2 – 1.000 lux (endast Spot Way / Garden NightAuto)
2 – 2.000 lux (endast Spot Way / Garden SC)
Skyddsklass	IP44
Isolationsklass	I
Omgivningstemperatur	-20 till +40 °C
Frekvens Bluetooth	2,4 – 2,48 GHz (endast Spot Way / Garden SC)
Sändeffekt Bluetooth (Pnet)	5 dBm / 0,60 mW (endast Spot Way / Garden SC)
* für bifogad LED-ljuskällaDenna produit har en ljuskälla i energiaffektklass „F".
12. Driftstörningar
Störning Orsak Åtgård
LED-lampan tänds inte	Säkring har utlöst,inte pökopplad,strömförsörjningavbrutenKortsluttingLjuskälla defekt	Slå till säkringen, bytut, slå till spänningen;testa med spännings-provareKontrolera ansluttingarna
NightAuto-LED-lampan tänds inte	Vid dagsljusdrift,skymningsinställningenstår på nattdriftNätströmbrytare FRANSäkring har utlöstBevakningsområdet inteexakt inställt	Ställ in på nyttTillkopplaSlå till säkringen, bytut, kontrollera elevansluttingenJustera inställningen
NightAuto-LED-lampanslåcks inte	Vid skymningsdrift stärskymningsinställningenständigt på TILLStändig rörelse i bevakningsområdetLjussensorn ar skymd(t. ex. avLov)	Ställ in på nyttKontrolera områdetoch omjustera elevler varskärmingarTa bort täckskyddenfrån ljussensorn
SC-LED-lampan tänds och slåcks ständigt	Djur rör sig inombevakningsområdet	Vrid sensorn högre uppeller täck over denmålinalriktat, andereområdet eller täck over

Störning Orsak Åtgård

SC-LED-lampantänds oönskat

Vinden fär trad och buskar att rora sig inom bevakningsområdet
Rörelser frän bilar ute
på gatan
Plotslig temperaturfor- andring genom vadrets inverkan (vind, regn, sno)ller flaktutlopp, oppna fönster
Sensor-LED-lampan svanger (ror sig) t.ex. genom vindbyar aller stark nederbord

Andra området
Andra området
■Andra bevakningsom-radet aller flytta sensorn
Montera sensor-LED-lampan på ett fast underlag
