BEDIENUNGSANLEITUNG Spot Way SC STEINEL

DE.....10 Textteil beachten!

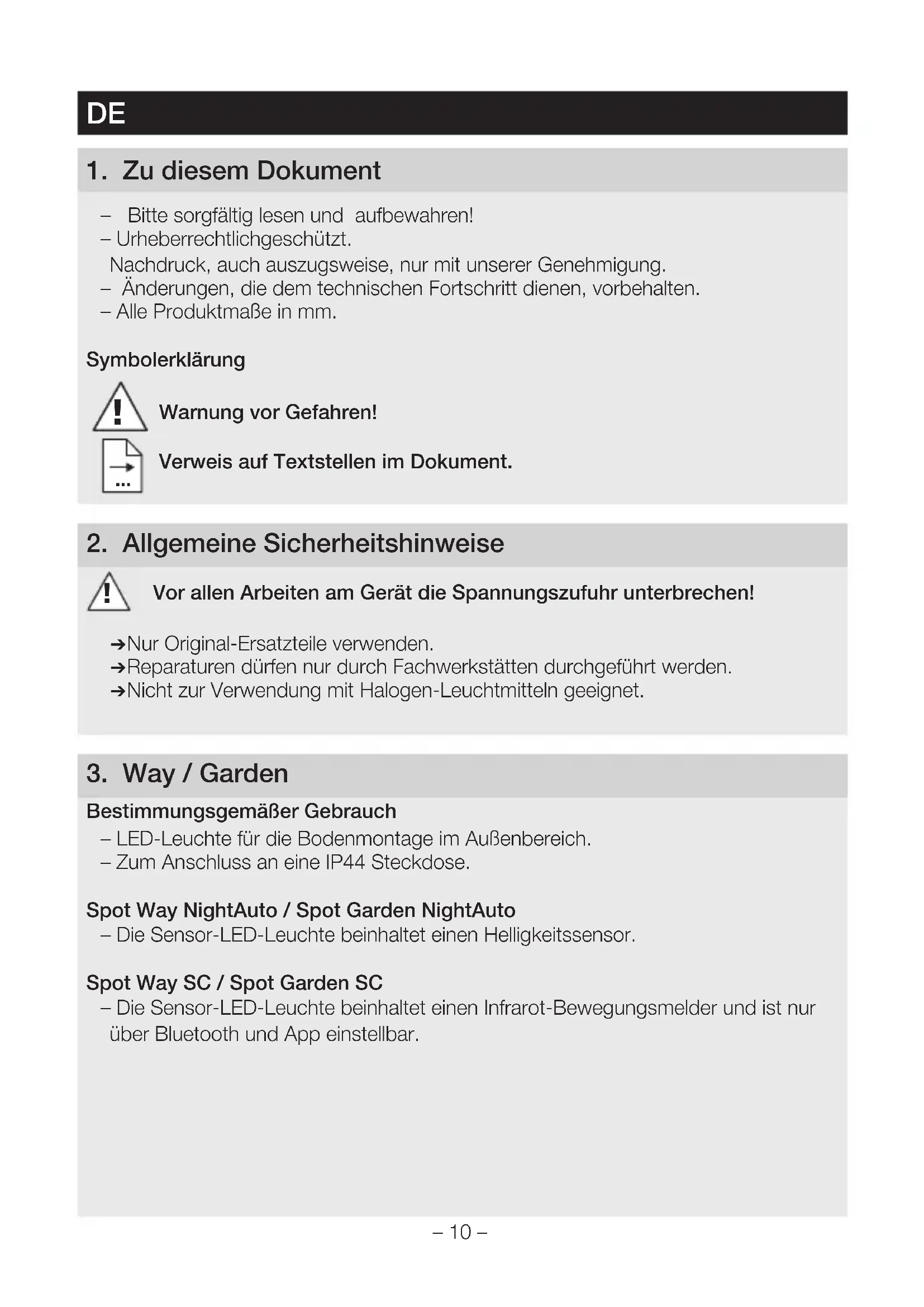

1. Zu diesen Dokument

-Bittesorgfaltiglesenund aufbewahren!
- Urheberrechtlichgeschützt.

Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

• Änderungen, die dem technischen Fortschriftdienen, vorbehalten.
• Alle Produktmaße in mm.

Symbolerklarung

Warning vor Gefahren!

Verweis auf Textstellen im Dokument.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

Nur Original-Ersatzteile verwenden.
Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
Nicht zur Verwendung mit Halogen-Leuchtmitteln geeignet.

3. Way / Garden

Bestimmungsgemäßer Gebrauch

• LED-Leuche für die Bodenmontage im Außenbereich.
  Zum Anschluss an eine IP44 Steckdose.

Spot Way NightAuto / Spot Garden NightAuto

Die Sensor-LED-Leuche beinhaltet einen Helligkeitssensor.

Spot Way SC / Spot Garden SC

• Die Sensor-LED-Leuchte beinhaltet einen Infrarot-Bewegungsmelder und ist nur über Bluetooth und App einstellbar.

Nicht bestimmungsgemäßer Gebrauch

Die LED-Leuchte ist nicht dimmbar.

Nicht dimmbar

Lieferumfang Spot Way (Abb. 3.1)

• Leuchte inkl. Säule, Bodenplatte und Anschlusskabel mit Netzstecker
  -drei Schrauben
  -drei Dubei

Lieferumfang Spot Garden (Abb. 3.2)

• Leuchte inkl. Anschlusskabel mit Netzstecker
• Erdspieβ
• zwei Schrauben

Produktmaße Spot Way (Abb. 3.3)

Produktmaße Spot Garden (Abb. 3.4)

Produktübersicht (Abb. 3.5 - 3.10)

A Leuchtengehäuse
B Bewegungssensor (nur Spot Way / Garden SC)
C Helligeitssensor (nur Spot Way / Garden NightAuto)
D Dämmerungseinstellung (nur Spot Way / Garden NightAuto)
E Säule mit Bodenplatte (nur Spot Way)
F ErdspieB (nur Spot Garden)
G Netzanschlusskabel mit Stecker

Erfassungsbereich Spot Way / Garden SC (Abb. 3.11 - 3.16)

Lichtstärkeverteilung (Abb. 3.17)

4. Montage

Alle Bauteile auf Beschädigung prufen.
Bei Schäden das Produkt nicht in Betriebnehmen.

Die äußere, flexible Leitung dieser Leuche kann nicht ausgetauscht werden. Bei einer Beschädigung der Leitung muss die gesamte Leuche ersetzt werden.
Bei der Montage der Leuchte ist darauf zu achten, dass sie erschüttungsfrei befestigt wird.
Geeigneten Montageort auswahlen unter Berücksichtigung der Reichweite und Bewegungserfassung.

Nur Spot Way / Garden SC:

Die{sicherste Bewegungserfassung wird erreicht, wenn das Gerat seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sight des Sensors behindm.

Montageschritte Way

→ Strahlerkopf auf Säule aufsetzen und festdrehen bis es klickt. (Abb. 4.1)
Bohrlocher fur Bodenplatte anzeichnen. (Abb. 4.2)
Llicher bohren und Düb einsetzen. (Abb. 4.3)

Bodenmontage Leuchte. (Abb. 4.4)
Stecker einstecken. (Abb. 4.5)
Einstellungen vornehmen.
5 . Funktion

Montageschritte Garden

ErdspieB an Leuchte montieren. (Abb. 4.6)
Leuchte in Boden stecken. (Abb. 4.7)
Stecker einstecken. (Abb. 4.8)
Einstellungen vornehmen.
5 . Funktion

Hinweis für Version NightAuto

Stellen Sie sicher, dass der Helligkeitssensor nicht abgedeckt ist (z. B. durch Laub).

5. Funktion

Spot Way NightAuto / Spot Garden NightAuto

Werkseinstellungen

-Einstellregler auf gestellt = Dauer AN

Dämmerungseinstellung (Abb. 5.2 D)

Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis 1.000 Lux eingestellt werden.

-Einstellregler auf gestellt = Dauer AN
-Einstellregler auf gestellt = Dammmerungsbetrieb (ca. 2 Lux)

Für den Funktionstest bei Tageslicht muss der Einstellregler auf stehen.

Spot Way SC / Spot Garden SC

Werkseinstellungen

• Dämmerungseinstellung: 2.000 Lux
• Zeiteinstellung: 5 Sekunden

STEINEL Connect App

Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL STEINEL Connect App aus Ihr App Store heruntergeladen werden. Es ist ein Bluetooth -fahiges Smartphone oder Tablet erforderlich.

Android iOS

Folgende Funktionen sind über die STEINEL Connect App einstellbar:

• Zeiteinstellung
• Dämmerungseinstellung
• Ein- und Ausschaltzeiten
• Situative Steuerung Automatik / Manuell
  Vernetzung
• Gruppenbildung
• Benennung der Gruppen und Leuchten

Hinweis:

Nach jedem Abschaltvorgang der Leuche ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die Leuche bei Bewegung wieder Licht schalten.

Für zeitbasiertes ein- und ausschalten hat der Spot SC eine interne Uhr.

These synchronisiert sich bei jeder Bluetooth Verbindung über die STEINEL Connect App automatisch mit der Uhr des verbundenen Smartphones.

Um eine korrekte Funktion zu gewährleisten, muss nach einer Spannungsunterbrechung der Leuche eine Verbindung über die STEINEL Connect App hergestellt werden. Die interne Uhr wird erneut mit der Smartphone-Uhr synchronisiert.

6. Schwenkbereich der Leuchte / Leuchtmittelwechsel

Schwenkbereich der Leuchte

• Way (Abb. 6.1)
• Garden (Abb. 6.2)

Leuchtmittelwechsel

→ Abdeckcheibe am Leuchtengehäuse offen und herausziehen. (Abb. 6.3)
Leuchtmittel losen und herausziehen. (Abb. 6.4)
Neues Leuchtmittel einsetzen und festdrehen. (Abb. 6.5)
Abdeckcheibe aufsetzen und festdrehen. (Abb. 6.6)

Wichtig:

Nur GU10-LED-Leuchtmittel bis max. 9 W verwenden.

Hinweis:

Stellen Sie bei einem Leuchtmittelwechsel safer, dass die Dichtung und die Dichtfläche nicht verschmutzt oder beschädigt sind.

7. Wartung

Das Produkt ist wartungsfrei.

Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch

(ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige

Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

9. Konformitätserklarung

Hiermit erklart STEINEL GmbH, dass der Funkanlageotyp Spot Way SC / Spot Garden SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de/de/konformitaetserklaerungen

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen hochste Qualitätsansprüche. Aus thisem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellen STEINEL-Produks wurde eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher. Verbraucher ist jeder natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so Goes die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder hoherwertiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkt den XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen - einschließlich besonderer Schutzbestimmungen für Verbraucher und beschränken oder ersetzen diese nicht. Die Inanspruchnahme ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleib von Produkteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleib zugrückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,

• wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführrt wurden,

-bei Transportschäden oder -verlusten.

GeltungdeutschenRechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sieitte unser Online-Garantieformular unter www.steinel.de/garantie. Fullen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatumss und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen davon, ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an ihren Handler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns offense über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir halten Ihnen offense weiter!

11. Technische Daten
Abmessungen(B × T × H)	Spot Way: 140 × 226 × 572 mm
(B × T × H)	Spot Garden: 69 × 118 × 369 mm
Kabellänge 2.500 mm
Netzspannung 220 - 240 V, 50/60 Hz
Leistungsaufnahme (Pon)	Spot Way / Garden: 6,70 W
Leuchte*	Spot Way / Garden NightAuto: 7,86 W
	Spot Way / Garden SC: 7,90 W
Lichtstrom / Helligkeit Leuchte*	Spot Way / Garden: 512 lm; 76,40 lm/W
	Spot Way / Garden NightAuto: 512 lm; 65,10 lm/W
	Spot Way / Garden SC: 512 lm; 64,80 lm/W
Lichtstrom Leuchtmittel 620 lm 92,5 lm/W
Leistungsaufnahme	6,7 W
Leuchtmittel
Standby (Leuchte)	Spot Way / Garden NightAuto: 0,20 W
	Spot Way / Garden SC: 0,42 W
Standby (Netzwerk) (Pnet) Spot Way / Garden SC: 0,42 W
Farbtemperatur*	3.000 K (warmweiß)
Farbwiedergabeindex*	Ra>80
MittlereBemessungslebensdauer*	L70B50 bei 25 °C: > 20.000 Std.
Farbkonsistenz SDCM*	6
Sensortechnik Passiv Infrarot (nur Spot Way / Garden SC)
Erfassungsbereich	(nur Spot Way / Garden SC)
→Erfassungswinkel	90°
→Öffnungswinkel	90°
Reichweite max. 10 m (nur Spot Way / Garden SC)
Zeiteinstellung 5 s - 60 min (nur Spot Way / Garden SC)
Dämmerungseinstellung 2 - 1.000 Lux (nur Spot Way / Garden NightAuto)2 - 2.000 Lux (nur Spot Way / Garden SC)
Schutzart IP44
Schutzklass I
Umgebungstemperatur -20 bis +40 °C
Frequenz Bluetooth	2,4 - 2,48 GHz(nur Spot Way / Garden SC)
Sendeleistung Bluetooth (Pnet)	5 dBm / 0,60 mW(nur Spot Way / Garden SC)
* für beiliegendes LED-LeuchtmittelDieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „F".

12. Betriebsstörungen

Störung Ursache Abhilfe
LED-Leuche schaltet nicht ein	■ Sicherung hat ausgelöst, nicht eingeschaltet, Leitung unterbrochen	■ Sicherung einschlattertauschen, Netzschaltereinschalten; Leitung mit Spanningsprüferüberprüfen
	■ KurzschlussLeuchtmittel defekt	■ Anschlüsse überprüfLeuchtmittel wechsel
NightAuto-LED-Leuche schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachbetrieb	■ neu einstellen
	■ Netzschalter AUS	■ Einschalten
	■ Sicherung hat ausgelöst	■ Sicherung einschlattertauschen, elevt.Anschluss überprüfen
	■ Erfassungsbereich nicht gezielt eingestellt	■ neu justieren
NightAuto-LED-Leuche schaltet nicht aus	■ bei Dämmerungs-betrieb, Dämmerungs-einstellung steht auf Dauer AN	■ neu einstellen
	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollierenund elevt. neu justierenbzw. abdecken
	■ Helligkeitssensor ist abgedeckt (z. B. durch Laub)	■ Abdeckungen von Helligkeitssensorentfernen
SC-LED-Leuche schaltet immer EIN / AUS	■ Tiere bewegen sich im Erfassungsbereich	■ Sensor höher schwenken bzw.gezielt abdecken;Bereich umstellen bzw. abdecken

Störung Ursache Abhilfe

SC-LED-Leuchteschaltet unerwänscht ein	■ Wind bewegt Bäume und Sträucher im Erfassungsbereich	■ Bereich umstellen
	■ Erfassung von Autos auf der Straße	■ Bereich umstellen
	■ platzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilatoren, offen Fenstern	■ Bereich verändern, Montageort verlegen
	■ Sensor-LED-Leuchteschwankt (bewegt sich) durch z. B. Windboen oder starken Niederschlag	■ Sensor-LED-Leuchte auf einen festen Untergrund montieren
