NAVODILA ZA UPORABO Spot Way SC STEINEL
- Spremembe zaradi tehnicnega napredka so pridržane.
- Vse mere izdelka v mm.
Razlaga simbolov
Opozorilo pred nevarnostmi!
Napotec na mesta besedila v dokumentu.
2. Splošna varnostna navodila
Pred izvajanjem katerih koli del na napravi prekinite dovod elektricne napetosti!
Uporablajte samo originalne nadomestne dele.
Popravila lahko izvajajo le v strokovnih delavnicah.
Ni primerno za uporabo s halogenskimi svetili.
3. Way / Garden
Namenska uporaba
- LED-svetilka za montažo na tla v zunanjih področijh.
- Za priključitev na vticnico IP44.
Spot Way NightAuto / Spot Garden NightAuto
- Senzorska LED-svetilka vsebuje senzor za svetlost.
- Senzorska LED-svetilka vsebuje infrardeči javljalnik gibanja in je nastavljiva prek Bluetooth in aplik族自治县.
Nenamenska uporaba
- LED-svetilke ni mogoče zatemniti.
Ni mogoče
zatemniti
Obseg dobave Spot Way (Sl. 3.1)
- Svetilka s stojalom, talno plošćo in priključnim kablom z omrežnim vtičem
- Trije vijaki
- Trije vložki
Obseg dobave Spot Garden (Sl. 3.2)
- Svetilka s priključnim kablon z omrežnim vtičem
- Konica za v zempljo
- Dva vijaka
Mere izdelka Spot Way (Sl. 3.3)
Mere izdelka Spot Garden (SI. 3.4)
Mere izdelka (Sl. 3.5 - 3.10)
A Ohisje svetilke
B Senzor gibanja (samo Spot Way / Garden senzor Connect)
C Senzor svetlosti (samo Spot Way / Garden NightAuto)
D Nastavitev zatemnitve (samo Spot Way / Garden NightAuto)
E Stojalo s talno plošćo (samo Spot Way)
F Konica za v zemljo (samo Spot Garden)
G Omrežni priključni kabel z vticem
Območje zaznavanja za Spot Way / Garden senzor Connect (Sl. 3.11 - 3.16)
Razdelitev jakosti svetlobe (Sl. 3.17)
4. Montaža
Preverite vse sklope, ali so morda poškodovani.
Poškodovanega izdelka ne uporabljaje.
Zunanjega, gibljivega voda te svetilke ni mogoce zamenjati.
Navodila za verzijo NightAuto
Zagotovite, da senzor svetlosti ne bo prekrit (npr. z listjem).
5. Delovanje
Spot Way NightAuto / Spot Garden NightAuto
Tovarníške nastavitve
- Nastavitveni gumb nastavljen na = stalno VKL.
Nastavitev zatemnitve (Sl. 5.2)
Želeno mejo vklopa senzorja svetilke lahko brezstopenjsko nastavite od priblžno 2 luksa do 1.000 luksov.
- Nastavitveni gumb nastavljen na = stalno VKL.
- Gumb za reguliranje nastavljen na = delovanje ob mraku (pribl. 2 luksa).
Za test delovanje pri dnevni svetlobi mora biti gumb za reguliranje na
- Nastavitev zatemnitve: 2.000 Iuksov
- Nastavitevčasa: 5 sekund

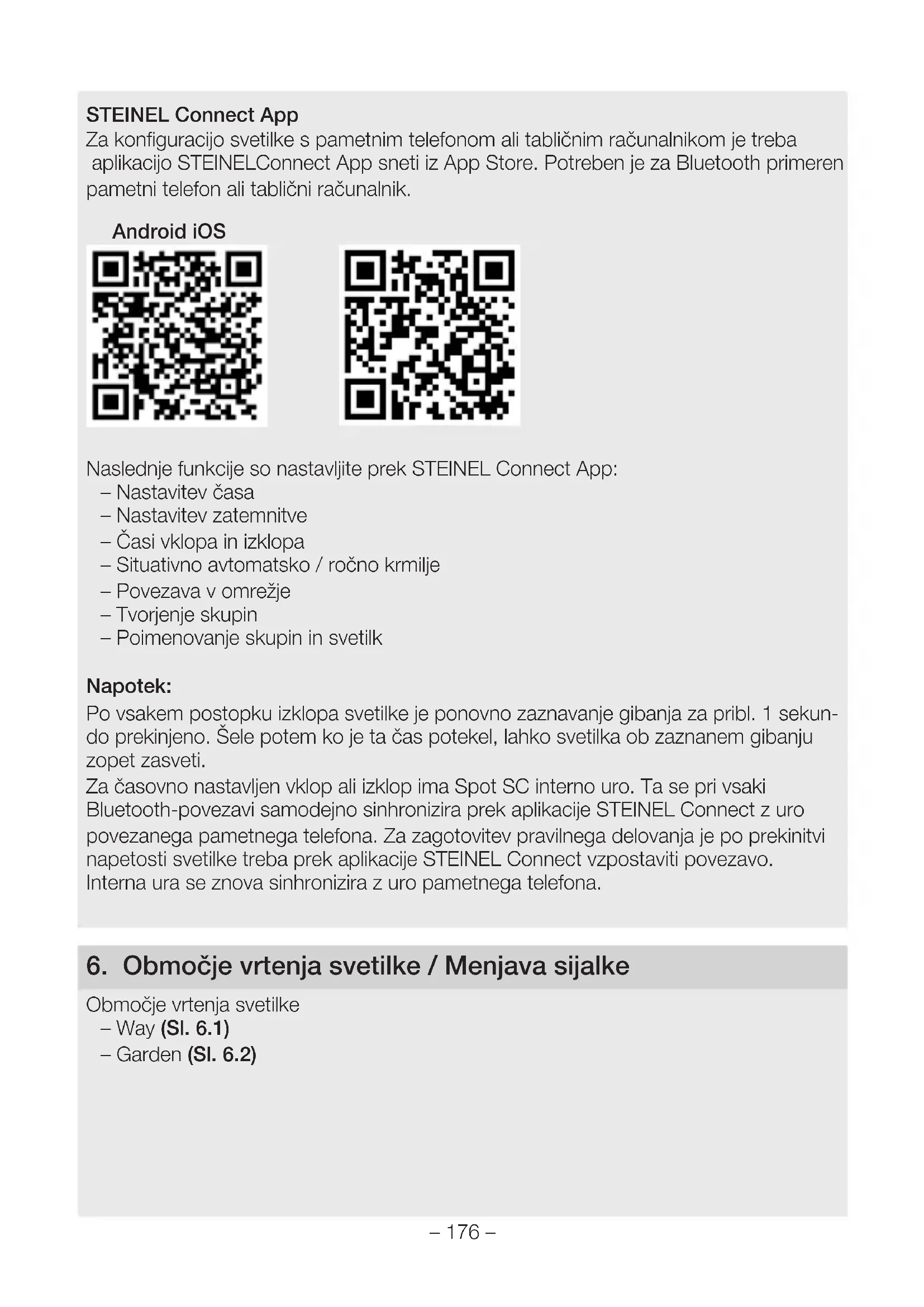

STEINEL Connect App
Za konfiguracio svetilke s pametnim Telefonom ali tablicnim računalnikom je treba aplikácijo STEINELConnect App sneti iz App Store. Potreben je za Bluetoothprimeren pametni Telefon ali tablicni računalnik.
Android iOS
Naslednje funkcjje so nastavljite prek STEINEL Connect App:
- Nastavitev Časa
- Nastavitev zatemnitve
- Časi vklopa in izklopa
- Situativno avtomatsko / ročno krmilje
- Povezava v omrežje
- Tvorjenje skupin
- Poinenovanje skupin in svetilk
Napotec:
Po vsakem postopku izklopa svetilke je ponovno zaznavanje gibanja za pribl. 1 sekundo prekinjeno. Šele potem ko je ta Čas potekel, lahko svetilka ob zaznanem gibanju zopet zasveti.
Za Časovno nastavljen vklop ali izklop ima Spot SC interno uro. Ta se pri vsaki Bluetooth-povezavi samodejno sinhronizira prek aplikacije STEINEL Connect z uro povezanega pametnega Telefona. Za zagotovitev pravlnega delovanja je po prekinitvi napetosti svetilke treba prek aplikacije STEINEL Connect vzpostaviti povezavo. Interna ura se znova sinhronizira z uro pametnega Telefona.
6. Območje vrtenja svetilke / Menjava sijalke
Območje vrtenja svetilke
Uporabite samo GU10-LED-sijalko do največ 9 W.
Napotec:
Pri menjavi svetila zagotovite, da tesnilo in tesnilna povrsina ne bosta umazana ali poškodovana.
7. Vzdrževanje
Izdelka ni treba vzdrževati.
Če je svetilka umazana, jo očistite z vlžno krpo (brez Čistil).

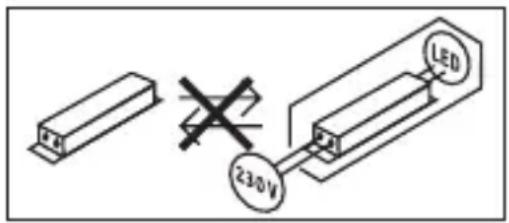

Pomembno: Krmilna naprava ni zamenljiva.
8. Odstranjevanje
Elektriche aparate, opremo in embalažo oddajte v okolju prijazno ponovno predelavo.
Elektrichnih aparatov ne odstranjujte s hisnimi opadki!
Samo za države Članice EU:
V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.
STEINEL GmbH potrjuje, da je tip radijske opreme Spot Way SC / Spot Garden SC skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spljetnem naslovu: www.steinel.de
10. Garancija proizvajalca
Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, preverjen glede delovanja in varnosti po veljavnih predpisih ter koncno podvrzen nakligučni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo povanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in povanjkljivosti, do katerih je prislo zaradi nepravilne uporabe ali vzdrlževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da posljete nerazstavljeno napravo s katkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne sluzbe.
Servis za popravila:
Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.
| 11. Tehnični podatki | ||
| Mere (S × G × V) | Spot Way: 140 × 226 × 572 mm Spot Garden: 69 × 118 × 369 mm | |
| (D × G × V) | ||
| Dolžina kabla 2.500 mm | ||
| Omrežna napetost 220 - 240 V, 50/60 Hz | ||
| Poraba energije (Pon) svetilke* | Spot Way / Garden: 6,70 W Spot Way / Garden NightAuto: 7,86 W Spot Way / Garden SC: 7,90 W | |
| Svetlobni tok / svetlost svetilke* | Spot Way / Garden: 512 Im; 76,40 Im/W Spot Way / Garden NightAuto: 512 Im; 65,10 Im/W Spot Way / Garden SC: 512 Im; 64,80 Im/W | |
| Svetlobni tok sijalke 620 Im 92,5 Im/W | ||
| Poraba energije sijalke 6,7 W | ||
| Stanje pripr. (svetilka) | Spot Way / Garden NightAuto: 0,20 W Spot Way / Garden SC: 0,42 W | |
| Stanje pripravljenosti (omrežje) (Pnet) | Spot Way / Garden SC: 0,42 W | |
| Temperatura barve* 3.000 K (topla bela) | ||
| Indeks barvne reprodukcije* | Ra > 80 | |
| Srednja izmerjenaŽivljenska doba* | L70B50 pri 25 °C: > 20.000 ur. | |
| Barvna konsistencsa SDCM * 6 | ||
| Senzorska tehnika Pasivno infrardeče (samo Spot Way / Garden SC) | ||
| Območje zaznavanja | (samo Spot Way / Garden SC) | |
| →Kot zaznavanja | 90° | |
| →Odpiralni kot | 90° | |
| Doseg maks. 10 m (samo Spot Way / Garden SC) | ||
| Nastavitev Časa 5 s - 60 min (samo Spot Way / Garden SC) | ||
| Nastavitev zatemnitve | 2 - 1.000 Lux (samo Spot Way / Garden NightAuto) 2 - 2.000 Lux (samo Spot Way / Garden SC) | |
| Vrsta zašcite IP44 | ||
| Razred zašcite I | ||
| Temperatura okolice | -20 °C do +40 °C | |
| Frekvenca Bluetooth | 2,4 - 2,48 GHz (samo Spot Way / Garden SC) | |
| Oddajna moč Bluetooth (Pnet) | 5 dBm / 0,60 mW (samo Spot Way / Garden SC) | |
| * za poljubno LED-sijalko Ta izdelek vsebuje svetlobni vir razreda energijske učinkovitosti „F“ | ||
| 12. Motnje delovanja | ||
| Motnja Vzrok Pomoč | ||
| LED-svetilka se ne vklopi | Varovalka se je sprožila, ni vklopljena, povezava je prekinjena | ■ Vklopite, zamenjajte varovalko, vklopitemrežno stikalo; preverite vod z indikatorjem napetosti |
| ■ Kratki stik | ■ Preverite priključke | |
| ■ Okvarjena sijalka | ■ Menjava sijalke | |
| NightAuto-LED-svetilka se ne vklopi | ■ Pri dnevem delovanju; nastavitev zatemnitve se nahaja na nočnem delovanju | ■ Ponovno nastavite |
| ■ Omrežno stikalo je izklopljeno | ■ Vklapljanje | |
| ■ Varovalka se je sprožila | ■ Vklopite, zamenjajte varovalko, po potrebi preverite priključek | |
| ■ Območje zaznavanja ni natančno nastavljeno | ■ Ponovno nastavite | |
| NightAuto-LED-svetilkase ne izklopi | ■ Pri delovanju ob mraku; nastavitev zatemnitve se nahaja STALEN VKL. | ■ Ponovno nastavite |
| ■ Stalno premikanje v območju zajemanja | ■ Preverite področje in po potrebi ponovno nastavite oz. prekrijte | |
| ■ Senzor svetlosti je prekrit (npr. z listjem) | ■ S senzorja svetlosti odstranite prekritje | |
| Senzor SC-LED-svetilka stalno preklaplja VKL./IZK. | ■ V področju zaznavanja se premikajo Živali | ■ Senzor zausučite navzgor ali pa ga odkrijte; območje-prestavite ali prekrijte |
| Motnja Vzrok Pomoč | ||
| Senzor SC-LED-svetilka neželeno vklaplja | ■ Veter premika drevesa in grmovje na območju zaznavanja | ■ Spremenite območje |
| ■ Senzor zaznava avtomobile na cesti | ■ Spremenite območje | |
| ■ Nenadne spremembe temperature zaradi vremenskih vplivov (veter, dež, sneg) od-padni zrak iz ventilator-jev, odprtih oken | ■ Spremenite področje prestavite mesto montaže | |
| ■ Senzorska-LED-svetilka niha (se premika) npr. zaradi vetra ali močnih padavin | ■ Montirajte senzorsko LED-svetilko na trdno podlago | |
