KASUTUSJUHEND Spot Way SC STEINEL

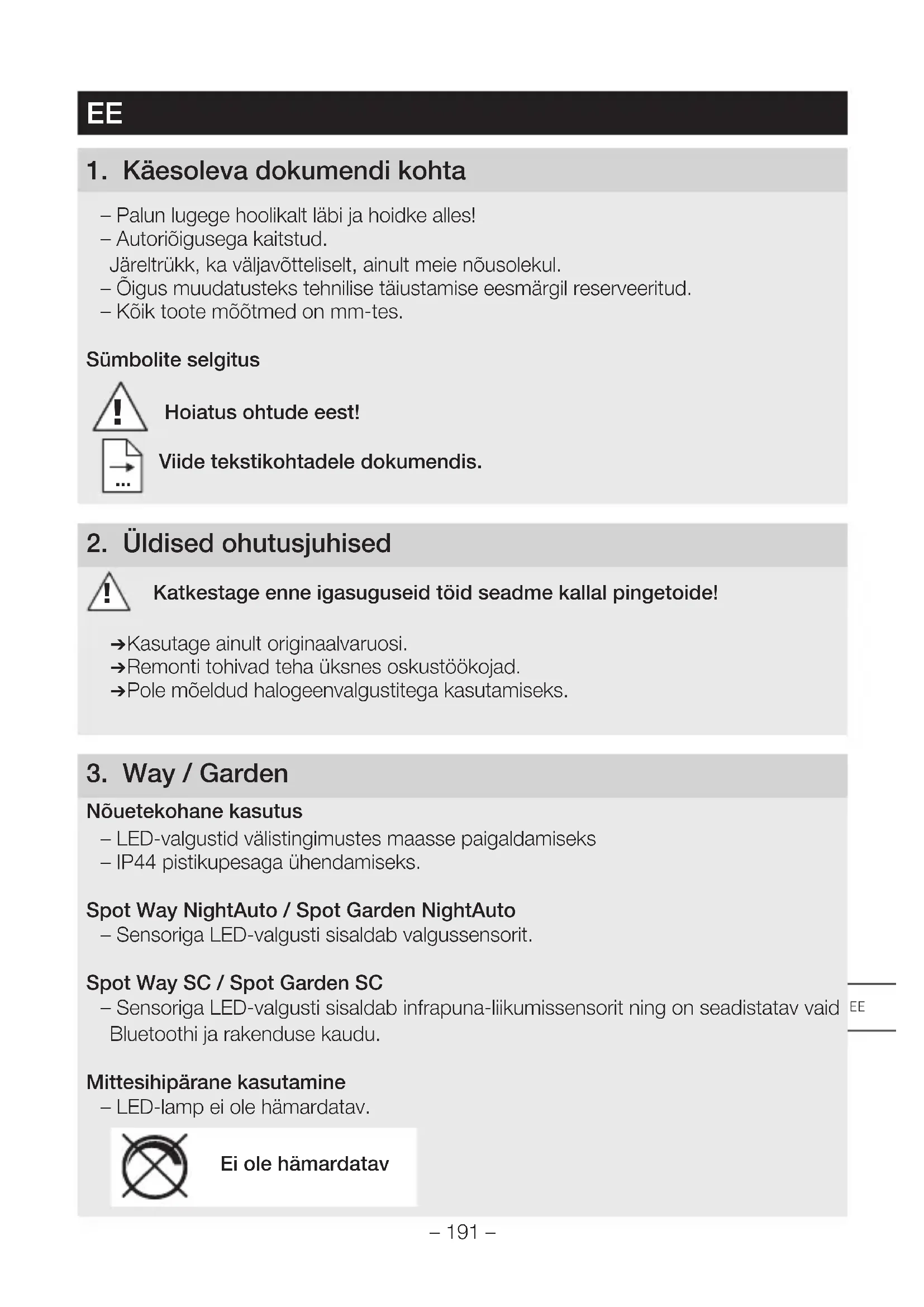

1. Käesoleva dokumendi kohta

• Palun lugege hoolikalt labi ja hoidke alles!
• Autorioigusega kaitstud.

Järeltrück, ka väljavötteliselt, ainult meie nõusolekul.

• Oigus muudatusteks tehnilise tāiustamise eesmārgil reserveeritud.
• Kõik toote mõotmed on mm-tes.

Sumbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Katkestage enne igasuguseid toid seadme kallal pingetoid!

Kasutage ainult originaalvaruosi.
Remonti tohivad teha uksnes oskustookojad.
Pole moeldud halogeenvalgustitega kasutamiseks.

3. Way / Garden

Nōuetekohane kasutus

• LED-valgustid välistingimustes maasse paigaldamiseks
• IP44 pistikupesaga ühendamiseks.

Spot Way NightAuto / Spot Garden NightAuto

• Sensoriga LED-valgusti sisaldab valgussensorit.

Spot Way SC / Spot Garden SC

• Sensoriga LED-valgusti sisaldab infrapuna-liikumissensorit ning on seadistatav vaid Bluetooth ja rakenduse kaudu.

Mittesihipärane kasutamine

• LED-lamp ei ole hamardatav.

Ei ole hamardatav

Spot Way tarnekomplekt (Joon. 3.1)

• Valgusti koos samba, pöhjaplaadi ja pistikuga ühenduskaabliga
  -3Kruvi
  -3Tüüblit

Spot Garden tarnekomplekt (Joon. 3.2)

• Valgusti koos pistikuga ühenduskaabliga
• Varras maasse torkamiseks
• Kaks kruvi

Spot Way totemo-otmed (Joon. 3.3)

Spot Garden totemoed (Joon. 3.4)

Toote ülevaade (Joon. 3.53.10)

A Valgusti korpus
B Liikumissensor (ainult Spot Way / Garden Sensor Connect)
C Valgussensor (ainult Spot Way / Garden NightAuto)
D Hämaruse seadmine (ainult Spot Way / Garden NightAuto)
E Pohjaplaadiga sammas (ainult Spot Way)
F Varras maasse torkamiseks (ainult Spot Garden)
G Toitekaabel koos pistikuga

Spot Way / Garden SC tuvastuspiirkond (Joon. 3.11 - 3.16)

Valgustugevuse jaotus (Joon. 3.17)

4. Montaaž

Kontrollige kõiki koostedetailsi kahjustuste suhtes.
Arge vötke toodet kahjustuste korral käiku.
Välist, paindlikku valgusti juhet ei saa vahetada.

Juhtme kahjustumise korral tuleb kogu valgusti välja vahetada.

Valgusti paigaldamisel tuleb silmas pidada, et see kinnitataks raputuskindlalt.
Valige toöraadiust ja liikumise tuvastamist arvesse vöttes sobiv montaažikoht.

Liikumise usaldusväärseima tuvastamise saavutate, kui monteerite seadme kõndimisesuunas küljele ja takistused (nagu nt puud, mürid jms) ei tõkestasensori vaatevalja.

Way paigaldussammud

Asetage valgustipea sambale ja keerake see kinni, kuni kuulete klopsu. (Joon. 4.1)
Joonistage pohjaplaadile puuravad. (Joon. 4.2)
Puurige avad ja pange tüüblid sisse. (Joon. 4.3)

Kinnitage valgustimaa külge. (Joon. 4.4)
Ühendage pistik. (Joon. 4.5)
Teostage seaded.
,5 .Talitlus

Gardeni paigaldussammud

Paigaldage maassetorkamisvarras valgustikulge. (Joon. 4.6)
Pistke valgustid maasse. (Joon. 4.7)
Ühendage pistik. (Joon. 4.8)
Teostage seaded.
,5 Talitlus

Märkus versiooni NightAuto kohta

Veenduge, et valgussensor ei oleks kinni kaetud (nt lehtedega).

5. Talitlus

Spot Way NightAuto / Spot Garden NightAuto

Tehaseseadistused

• Seaderegulaator värtusel = pösivalt SEES

Hämaruse seadmine (Joon. 5.2 D)

Valgustil soovitud rakendumisäve saab u 2 - 1.000 lx vahemikus sujuvalt seadistada.

• Seaderegulaator värtusel = pösivalt SEES
• Seaderegulaatorpeale seatud = hämardusrežiim (u 2 lx)

Päevavalguses fungtsionaalsustesti labiviimiseks tuleb seaderegulaator seadistada positsioonile

Spot Way Sensor Connect / Spot Garden Sensor Connect

Tehaseseadistused

• Hämarse seadmine: 2.000 lx
  -Aja seadmine: 5 sekundit

STEINEL Connect App

Valgusti seadistamiseks nutitlefoni voi tahvelarvitiga tuleb rakenduste veebipoest laadida alla STEINELi rakendus STEINEL Connect. Vajalik on Bluetooth voimekusega nutitlefon voi tahvelarvuti.

Android iOS

Rakenduse STEINEL Connect kaudu saate seadistada jargmisi funktsioone.

Aja seadmine
- Hämarusnivoo seadistamine
- Sisse- ja valjalulitamine
- Automaatne / manuaalne asukoha seadistamine
- Vorgustamine
- Ruhmade loomine
- Valgustiruhmade nimetamine

Markus

Uute likumiste tuvastamine on pärast valgusti igakordset valjalulitustoimingut katkestatud u 1 sekundiks. Alles selle aja moödumisel saab valgusti likumisega uesti sisse lülitada.

Ajapohiseks sisse- ja valjalulitamiseks on Spot SC il susteemisisene kell.

See sunkroniseerib end iga Bluetooth ühenduse puhul STEINEL Connect Appi kaudu automaatselt ühendatud nutitlefoni kellaga.

Oige funktionsaalsuse tagamiseks peab valgusti toitepingekatkestuse puhul looma ühenduse STEINEL Connect Appi. Süsteemisisene kell sunkroonitakse uesti nutitelefoni kellaga.

6. Valgusti pooramisala / valgusti vahetamine

Valgusti pooramisala

• Way (joon. 6.1)
  Garden (joon. 6.2)

Valgusti vahetamine

Keerake lahti valgusti korpuse kate ja tommake valja. (joon. 6.3)
Keerake valgusti lahti valgusti ja tommake valja. (joon. 6.4)
Paigaldage uus valgusti ja keerake kinni. (joon. 6.5)
Paigaldage kate ja keerake kinni. (joon. 6.6)

Tahtis!

Kasutage ainult GU10-LED valgustit kuni 9 W.

Markus

Veenduge valgusti vahetamisel, et tihend ja tihendi pind ei oleks maardunud ega kahjustatud.

7. Hooldus

Toode on hooldusvaba.

Valgusteid saab märdumise korral puhastada niiske lapiga (ilma puhastusvahendita).

Tähtis! Juhtimisseade ei ole vahetatav.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Arge visake elektriseadmeid olmejätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektronikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Vestavusdeklaratssoon

Käesolevaga deklareerib STEINEL GmbH, et käesolev raadioseadme tüup Spot Way SC / Spot Garden SC vastab direktiivi 2014/53/EL nõuetele. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel internetiaadressil: www.steinel.de

10. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaset kehtivate eeskirjade alusel kontrollitud ning seejärel labinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja toökorras oleku kohta. Garantiaag on 36 kuud ja see algab tarbijale toote ostmise paëvast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võresemetele pöhjustatud järgkahjud on valistatud. Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšekviõi arvega (ostukuupaev ja müja tempel) ja korralikult pakituna vastavasse teeninduspunktti.

Remonditeenus:

Pärast garantiiaja lõppu voi puuduste korral, millele garantii ei kehti, kúsige parandamisvöimaluste kohta lahimast teenindusjaamast järele.

11. Tehnilsed andmed
Mööttmed (L x K x S): Spot Way: 140 x 226 x 572 mm (L x K x S) Spot Garden: 69 x 118 x 369 mm
Kaabli pikkus 2.500 mm
Vörgupinge 220–240 V, 50/60 Hz
Lampide võimsustarve (Pon)* Spot Way / Garden: 6,70 W Spot Way / Garden NightAuto: 7,86 W Spot Way / Garden SC: 7,90 W
Lampide valgusvoog / heledus* Spot Way / Garden: 512 Im; 76,40 Im/W Spot Way / Garden NightAuto: 512 Im; 65,10 Im/W Spot Way / Garden SC: 512 Im; 64,80 Im/W
Valgusti valgusvoog 620 Im 92,5 Im/W
Valgusti võimsustarve 6,7 W
(Valgusti) ooterežiim Spot Way / Garden NightAuto: 0,20 W Spot Way / Garden SC: 0,42 W
Ooterežiim (vörk) (Pnet) Spot Way / Garden SC: 0,42 W
Värvtemperatuur* 3.000 K (soe-valge)
Värvuse taasesitusindeks* R a > 80
Keskmine mõõtmise eluiga* L70B50 25 °C juures: > 20.000 h
Värvikonsistents SDCM* 6
Sensortechnika Passivne infrapuna (ainult anduriga Spot Way / Garden SC)
Jälgitav ala (ainult Spot Way / Garden SC)
→Tuvastusnurk 90°
→Avanemisnurk 90°
Tööraadius max 10 m (ainult Spot Way / Garden SC)
Aja seadmine 5 s – 60 min (ainult Spot Way / Garden SC)
Hämarusnivoo seadistamine 2-1.000 luksi (ainult Spot Way / Garden NightAuto) 2-2.000 luksi (ainult Spot Way / Garden SC)
Kaitseliik IP44
Kaitseklass I
Keskkonnattemperatuur -20 kuni +40 °C
Bluetooth sagedus 2,4 - 2,48 GHz (ainult Spot Way / Garden SC)
Bluetooth saatevõimsus (Pnet) 5 dBm / 0,60 mW (ainult Spot Way / Garden SC)
* kaasasoleva LED-valgusti jaoks Selles tootes on energiatōhususklassi F valgusallikas.
12. Käitusrikked
Rike Põhjus Abi
LED-valgusti ei lūlitu sisse	■ Kaitse on vallandunud, pole sisse lūlitatud, juhe on katki	■ Lūlitage kaitse sisse, vahetage välja, lūlitage vörgulūlti sisse; kontrollige juhet pingetestriga
	■ Lühis	■ Kontrollige ühendusi
	■ Valgusallikas defektne	■ Vahetage valgusti
NightAuto LED-valgusti ei lūlitu sisse	■ Päevarežiimi puhul hämarruseseadistus örežiimil	■ Seadistage uesti
	■ Vörgulūlti VÄLJAS	■ Lūlitage sisse
	■ Kaitse on vallandunud	■ Lūlitage kaitse sisse või vahetage välja; vajaduse korral kontrollige ühendust
	■ Tuvastuspärkond suunatult seadmata	■ Häälestage uesti
NightAuto LED-valgusti ei lūlitu välja	■ Hämarrusezurežimi puhul, hämarruseseadistus on põsivalt SEES	■ Seadistage uesti
	■ Pdev liikumine tuvastuspärkonnas	■ Kontrollige piirkonda ja häälestage vajadusel uesti või katke kinni
	■ Valgussensor on kaetud (nt lehtedega)	■ Eemaldage valgussen-sorilt kate
LED-sensorvalgusti SC lūlitub kogu aeg SIS-SE / VÄLJA	■ Loomad liiguvad tuvastuspärkonnas	■ Põrake andurit kõrgemale või katke sihipäraselt kinni, muutke jälgitavat ala või katke kinni

Rike Pohjus Abi

LED-sensorvalgusti SC
lulitub soovimatult sisse

Tuul liigutab tuvastuspiirkonnas puid ja põosaid
Tuvastatakse autosid tänaval
järsk temperatuurimuutus ilmastiku (tuule, vihma, lume) voiventilaatorite heitōhu, avatud akende tottu
■ Anduri LED-valgustikōigub (liigub) nttuuleilide voi tugevasaju tottu

Seadke piirkond umber
Seadke piirkond Ümber
Muutke piirkonda, muutke montaažikohta
Paigaldage anduri LEDvalgusti kindlale aluspinnale.
