GEBRUIKSAANWIJZING Spot Way SC STEINEL

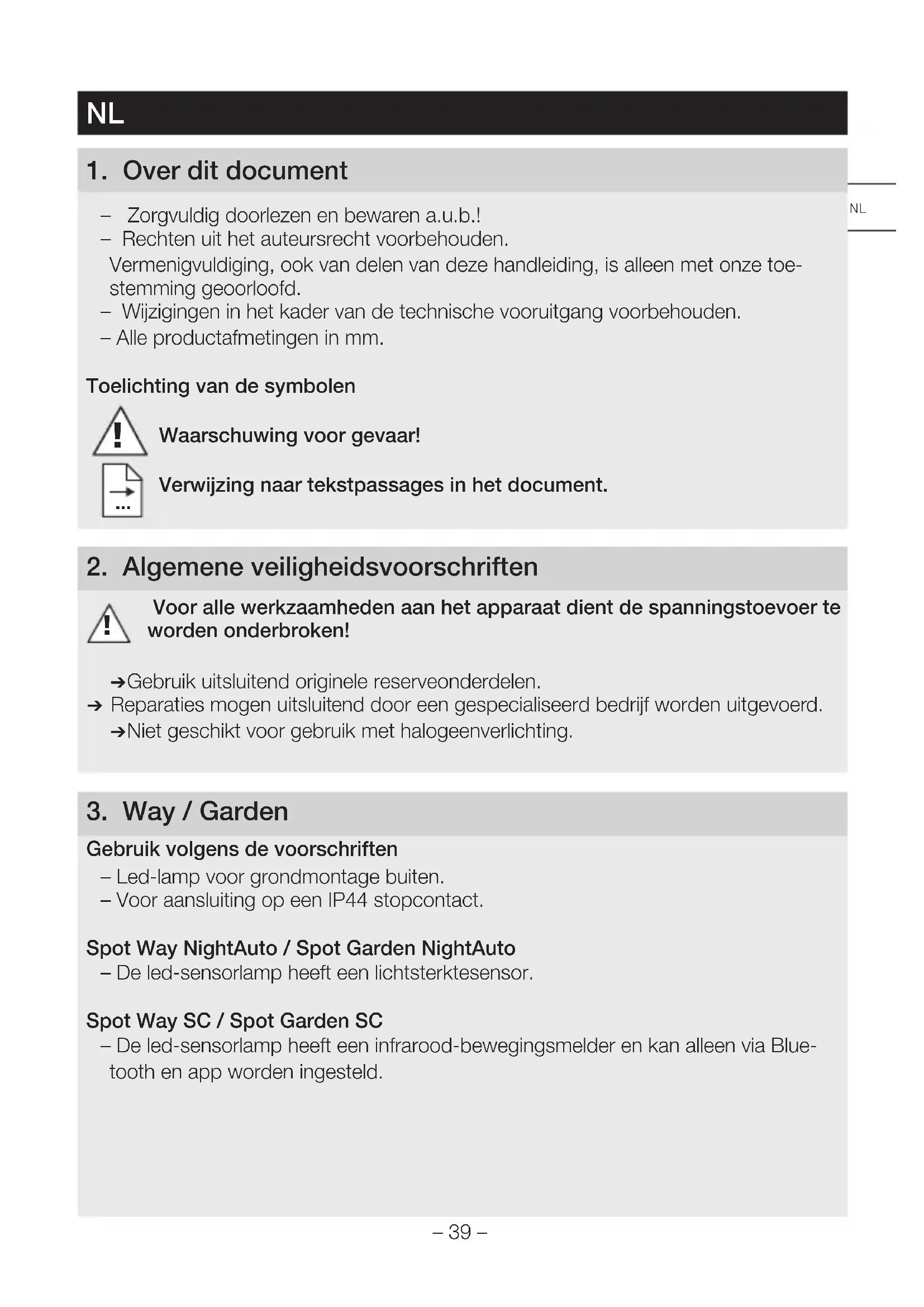

NL. .39 Let op de tekst!

• Zorgvuldig doorlezen en bewaren a.u.b.!
• Rechten uit het auteursrecht voorbehonden.

Vermenigvuldiging, ook van delen van deze handleiding, is alleen met once toe-stemming geoorloofd.

• Wijzigingen in het kader van de technische vooruitgang voorbehouden.
• Alle productafmetingen in mm.

Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzingaar tekstpassages in het document.

2. Algemene veiligheidsvoorschriften

Voor alle werkzaamheden aan het apparaat dient de spanningstoevoer te worden onderbroken!

Gebruik uitsluitend originele reserveonderdelen.
Reparaties mogen uitsluitend door een gespecialiseerd bedrijf worden uitgevoerd.
Niet geschickt voor gebruik met halogeenverlichting.

3. Way / Garden

Gebruik volgens de voorschriften

• Led-lamp voor grondmontage buiten.
• Voor aansluiting op een IP44 stopcontact.

Spot Way NightAuto / Spot Garden NightAuto

• De led-sensorlamp heeft een Lichtsterktesensor.

Spot Way SC / Spot Garden SC

• De led-sensorlamp heeft een infrarood-bewegingsmelder en kan alleen via Bluetooth en app worden ingesteld.

Gebruik nicht conform de voorschriften

• De led-lamp kan nicht worden gedimd.

Niet dimbaar

Bij de levering inbegrepen spot Way (Afb. 3.1)

• Lamp incl. zuil, grondplaat en aansluitsnoer met netstekker
  Drie schroeven
• Drie pluggen

Bij de levering inbegrepen spot Garden (Afb. 3.2)

• Lamp incl. aansluitsnoer met netstekker
  -Grondpen
  -Twee schroeven

Productafmetingen spot Way (Afb. 3.3)

Productafmetingen spot Garden (Afb. 3.4)

Productverzicht (Afb. 3.5 - 3.10)

A Lampbehuizing
B Bewegingssensor (Alleen spot Way / Spot Garden SC)
C Lichtsterktesensor (Alleen spot Way / Garden NightAuto)
D Schemerinstelling (Alleen spot Way / Garden NightAuto)
E Zuil met grondplaat (Alleen spot Way)
F Grondpen (Alleen spot Garden)
G Netsnoer met stekker

Registratiebereik Spot Way / Spot Garden SC (Afb. 3.11 - 3.16)

Lichtsterkteverdeling (Afb. 3.17)

4. Montage

Alle onderdelen controleren op beschadigingen.
Neem het product bij beschadigingen nicht in gebruik.

De buitenste, flexibele kabel van deze lamp kan nicht worden verwangen.
Bij beschadigingen aan de kabel要去 de complete lamp worden verrangen.
Bij de montage van de lamp要去 erop worden gelet, dat deze trillingsvrij wordt bevestigd.
Kies een passende montageplaats; houd hierbij rekening met de reikwijdtte en de bewegingsregistratie.

De Beste bewegingsregistratie worden bereikt als het apparaat zijdelings in de looprichting gemonteerd worden en geen hindernissen (zoals bijv. bomen, muren etc.) het zich zacht belemmeren.

Montagestappen Way

Spot op de zuilplaatsen en vastdraaien tot u klik hoort. (Afb. 4.1)
Boorgaten voor de grondplaat aftekenen. (Afb. 4.2)
Gaten boren en pluggen inbrengen. (Afb. 4.3)

Grondmontage lamp. (Afb. 4.4)
Stekker insteken. (Afb. 4.5)
Installingenuitvoeren.
5 . Werking

Montagestappen Garden

Grondpen aan de lamp bevestigen. (Afb. 4.6)
Lamp in de grond steken. (Afb. 4.7)
Stekker insteken. (Afb. 4.8)
Installingenuitvoeren.
5 . Werking

Opmerking bij NightAuto

Zorg ervoor dat de Lichtsterktesensor Niet is afgedekt (bijv. door bladeren).

5. Werking

Spot Way NightAuto / spot Garden NightAuto

Fabrieksinstellungen

-Instelknopje op gezet = permanent AAN

Schemerinstalling (Afb. 5.2 D)

De gewenste drempelwaarde kan traploos van ca. 2 tot 1.000 lux worden ingesteld.

• Instelknopje op gezet = permanent AAN
• Instelknopje op = schemerstand (ca. 2 lux)

Voor de functietest bij daglicht moet de instelknop op staan.

Spot Way SC / spot Garden SC

Fabrieksinstellungen

• Schemerinstelling: 2.000 lux
  -Tijdinstelling: 5 seconden

STEINEL Connect App

Voor de configuratie van de lamp m.b.v. smartphone of tablet要去 de STEINEL Connect App gedownload worden uit de App Store. Hiervoor is een voor Bluetooth geschikte smartphone of tablet vereist.

Android iOS

De volgende functies können via de STEINEL Connect App worden ingesteld:

• Tijdinstelling
• Schemerinstalling
  -In- en uitschakeltijden
• Aan de situatie aangepaste regeling automatisch / manueel
• Koppeling
  Groepsvorming
• Aanduiding van groepen en lampen

Opmerking:

Na iedere uitschakeling van de lamp is een hernieuwde bewegingsregistratie geduren de ca. 1 seconde nicht möglich. Pas na afloop van dezeijd kan de lamp bij beweging weerlicht inschakelen. Spot SC beschikt over een inwendige klok om op basis vanijd te konnen in- en uitschakelen. Deze worden bij iedere Bluetooth verbinding via de STEINEL Connect App automatisch gesynchroniseerd met de klok van de verbonden smartphone. Om een correcte werkig te garanderen,要去 telkens bij onderbreking van de spanningstoevoer maar de lamp opnieuw een verbinding worden gemaatm.m.b.v. de STEINEL Connect App. Hierdoor wordt de interne klok waar gesynchroniseerd met de smartphone-tijd.

6. Draabereik van de lamp / lichtbron verrangen

Draibereik van de lamp

• Way (Afb. 6.1)
  Garden (Afb. 6.2)

Lichtbron verrangen

Afdekplaat bij de lampbehuizing losmaken en afnemen (Afb. 6.3)
Lichtbron losmaken en uitenemen (Afb. 6.4)
Nieuwelichtbronplaatsen en vastdraaien (Afb.6.5)
Afdekplaatplaatsen en vastdraaien (Afb. 6.6)

Belangrijk:

Gebruik uitsluitend GU10 led-verlichting tot max. 9 W.

Opmerking:

Zorg ervoor dat de affdichting en het affdichtoppervlak Niet verruild of beschadigd zichn als u lampjes verwisseld.

7. Onderhoud

Dit product is onderhoudsvrij.

De lamp kan bij verruiling met een vochtige doek (zonder schoonmaakmiddel) worden gereinigd.

Belangrijk: de regelaar kan nicht worden verwangen.

8. Verwijdersen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten nicht bij het huisvuil!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor verbruike elektrische en elektronische apparatuur en hun implementatie in nationaalrecht, dienen Niet longer bruikbare elektrische apparaten gescheiden ingezameld en milieuvriendelijk gerecycled te worden.

9. Conformiteitsverklaring

Hierbij verklaar ik, STEINEL GmbH, dat het type radioapparatuur spot Way SC / spot Garden SC conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internatadres: www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock-Clarholz,Duitsland

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geen wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddelijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, Gratis te verrangen (eventueel door een opvolgend model vandezelfde of hogere kwaliteit) of een creditnotauit te schrijven.

De garantieperiode voor het door u gekochtte STEINEL-product bedraagt 3aar (bij productenuit de XLED home-serie 5aar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor unsere rekening, maar Niet de transporte risico's van de retourzending.

Wettelijk rechten bij gebreken, kostenoosheid

De hier beschreiben Diensten gelden als aanvulling op de wettelijkke garantierechten - met inbegrip van speciale beschemende bepalingen voor consumenten - en beperken of verrangen deze Niet. De uitoefening van uw wettelijkke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie+zijn alle verrangbarelichtbronnen.Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere naturuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zichn van gebruikslijtage of andere naturuurlijke slijtage,
• bij een Niet regelconform of onjuist gebruik van het product, of indien de bedie-ningsinstructies Niet werden nageleefd,
• wonneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken verroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zich,
• indien het onderhoud en de verzorging van de producten nicht conform de bedie-ningshandleiding werden uitgevoerd,
• wanneer de montage en installationiet nicht volgens de installmentevoorschriften van STEINEL werden uitgevoerd, -bij transportschade of -verliezen.

Geldigheid van het Duitserecht

Op deze voorwaarden is Duitsrecht van toepassing, het Weens Koopverdrag (CISG) wordenuitgesloten.

Garantie claimen

Indien u aanspraak wilt make op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermeling van de aankoopdatum en de productaanduiding maar uw specialzaak ofrechtstreeks waar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u waarom uw aankoopbewijs zorgvuldig te bewaren tot de garantie -periode is verlopen.

11. Technische gegevens
Afmetingen (B × D × H) spot Way: 140 × 226 × 572 mm (B × D × H) spot Garden: 69 × 118 × 369 mm
Kabellengte 2.500 mm
Netspanning 220 – 240 V, 50/60 Hz
Opgenomen vermogen (Pon) lamp* Spot Way / Garden: 6,70 W Spot Way / Garden NightAuto: 7,86 W Spot Way / Garden SC: 7,90 W
Lichtstroom / Lichtsterkte lamp* Spot Way / Garden: 512 Im; 76,40 Im/W Spot Way / Garden NightAuto: 512 Im; 65,10 Im/W Spot Way / Garden SC: 512 Im; 64,80 Im/W
Lichtstroom lichtbron 620 Im 92,5 Im/W
Opgenomen vermogen lichtbron 6,7 W
Stand-by (lamp) Spot Way / Garden NightAuto: 0,20 W Spot Way / Garden SC: 0,42 W
Stand-ny (network) (Pnet) Spot Way / Garden SC: 0,42 W
Kleurtemperatuur* 3.000 K (warm wit)
Index kleurweergave* Ra > 80
Gemiddelde levensduur* L70B50 bij 25 °C: > 20.000 uur
Kleurconsistentie SDCM* 6
Sensortechniek Passief infrarood (alleen spot Way / Garden SC)
Registratiebereik (alleen spot Way / Garden SC)
→Registratiehoek 90°
→Openingshoek 90°
Reikwijdte max. 10 m (alleen Spot Way / Garden SC)
Tijdinstilling 5 sec. – 60 min. (alleen Spot Way / Garden SC)
Schemerinstilling 2 – 1.000 lux (alleen Spot Way / Garden NightAuto) 2 – 2.000 lux (alleen Spot Way / Garden SC)
Bescherming IP44
Veiligheidsklasse I
Omgevingstemperatuur -20 tot +40 °C
Frequentie Bluetooth 2,4 – 2,48 GHz (alleen Spot Way / Garden SC)
Zendvermögen Bluetooth (Pnet) 5 dBm / 0,60 mW (alleen Spot Way / Garden SC)
* voor bijgeleverde led-lichtbron Dit product heeft een lichtbron met energieklasse ,F'.
12. Storingen
Storing Oorzaak Oplossing
Led-lamp schakelt nicht in	■ Zekering gesprongen, niet ingeschakeld, leiding onderbroken	■ Zekering inschakelen, vervangen, netschake- laar inschakelen, kabel met spanningzoeker controleren
	■ Kortsluiting	■ Aansluitingen controleren
	■ Lamp defect	■ Lampjes verwisselen
NightAuto led-lamp schakelt nicht in	■ Bij daglicht, schemerin- stelling staat op nachtstand	■ Opnieuw instellen
	■ Netschakelaar UIT	■ Inschakelen
	■ Zekering gesprongen	■ Zekering inschakelen, vervangen,evt. aansluiting controleren
	■ Registratiebereik nicht gericht ingesteld	■ Opnieuw instellen
NightAuto led-lamp schakelt niet UIT	■ Bij schemerstand, schemerinstelling staat op permanent AAN	■ Opnieuw instellen
	■ Permanente beweging in het registratiebereik	■ Bereik controleren en eventueel opnieuw instellen of afdekken
	■ Lichtsterktesensor is afgedekt (bijv. door bladeren)	■ Afdekkingen verwijderen van lichtsterktesensor
SC-led-lamp schakelt steeds AAN/UIT	■ Er+zijn bewegende dieren in het registratie- bereik	■ Sensor hoger draaien of gericht afdekken; bereik veranderen of adekken
Storing Oorzaak Oplossing
SC-led-lamp schakelt ongewenst UIT	■ Wind beweegt bomen en struiken binnen het registratiebereik	■ Bereik veranderen
	■ Registratie van auto's op straat	■ Bereik veranderen
	■ Plotselinge verandering van temperatuur door het werk (wind, regen, sneeuw) of afvoerlucht van ventilatoren, open ramen	■ Bereik veranderen, andere montageplaats kiezen
	■ De led-sensorlamp tritt (beweegt) door bijv. windvlagen of zware regenval	■ Monteer de led-sens lamp op een vaste undergrund
