NÁVOD NA OBSLUHU Spot Way SC STEINEL
SK.146 Dodržiavajte informácie v textovej Časti!
- Otočný regulator nastavený na = trvalé zapnutí
- Otočné regulator nastavený na = trvalé zapnutí
- Otočný regulator nastavený na = soumrajový provoz (asi 2 lx)
Pro funkčné zkoušku za denniho světla musí byt otočné regulator nastaven na
Spot Way SC / Spot Garden SC
Nastavení z vyroby
Dotlač, aj ked'iba v skrátenej verzii, je povolená iba s našim suhlasom.
- Vyhradzujeme si przyvo na zmeny služiace technickémuPokroku.
- Vsetky Rozmery vyrobku su uvedene v mm.
Vysvetlenie symbolov
Varovanie pred nebezpečenstvami!
Pred všetkými prácami na pristroji prerušte privod napătia!
Používajte iba originálne náhradné diely.
Opravy smú vykonávat iba autorizované servisné dielne.
Nevhodné na použitie s halogenovymi svetelnými zdrojmi.
3. Way / Garden
Správné použivanie
- LED svietidlo je urcené na montáž do zeme v exterii.
- Pripojenie do zásuvky IP44.
Spot Way NightAuto / Spot Garden NightAuto
- Senzorové LED svietidlo obsahuje infračerveny senzor pohybu a daß sa nastavit iba pomocou Bluetooth a aplikácie.
Nesprávné použivanie
- LED svietidlo nemá funkciu tlmenia intensity svetla.
Bez funkcie tlmenia intensity svetla
Rozsah dodávky Spot Way (Obr. 3.1)
Pri montázi svietidla dbajte na to, aby bolo upevné na mieste bez或其他.
Vyberte vchodné miesto montáže, zohlădnite dosah a snímanie pohybu.
Iba Spot Way / Garden SC:
Najbezpečnejšie snímanie pohybu dosiahnete vtedy, ked' pristroj namontujete bočnék smeru snímaného pohybu a ked' senzoru nebudú pri snímaní zaláñat Žiadne prekážky (napr. stromy, múry atd.).
Montážny postup Way
→ Hlavu reflektora nasadte na stípik a pevne ju zakrúfte, kým nezačujete kliknutie. (Obr. 4.1)
Naznačte diery na vrtanie na upevnenie podlahovej dosky. (Obr. 4.2)
Vyvrjate diery a vlozte hmozdinky. (Obr. 4.3)
Namontujte svietidlo do zeme. (Obr. 4.4)
Zastréte zástréku. (Obr. 4.5)
Vykonajte nastavenia.
,5 .Funkcia"
Montážny postup Garden
Na svietidlo namontujte hrot. (Obr. 4.6)
Zapichnite svietidlo do zeme. (Obr. 4.7)
Zastrote zastrochu. (Obr. 4.8)
Vykonajte nastavenia.
,5 .Funkcia"
Upozornenie pre verziu NightAuto
- Nastavovaci regulator nastavený na = trvalé svietenie zapnuté
Nastavenie stmievania (Obr. 5.2 D)
Požadovany prah citlivosti svietidla sa moźne plynulo nastavit od cca 2 lx do 1.000 lx.
- Nastavovaci regulator nastavený na = trvalé svietenie zapnuté
- Nastavovaci regulator nastavený nač = prevadzka so stmievanim (cca 2 lx)

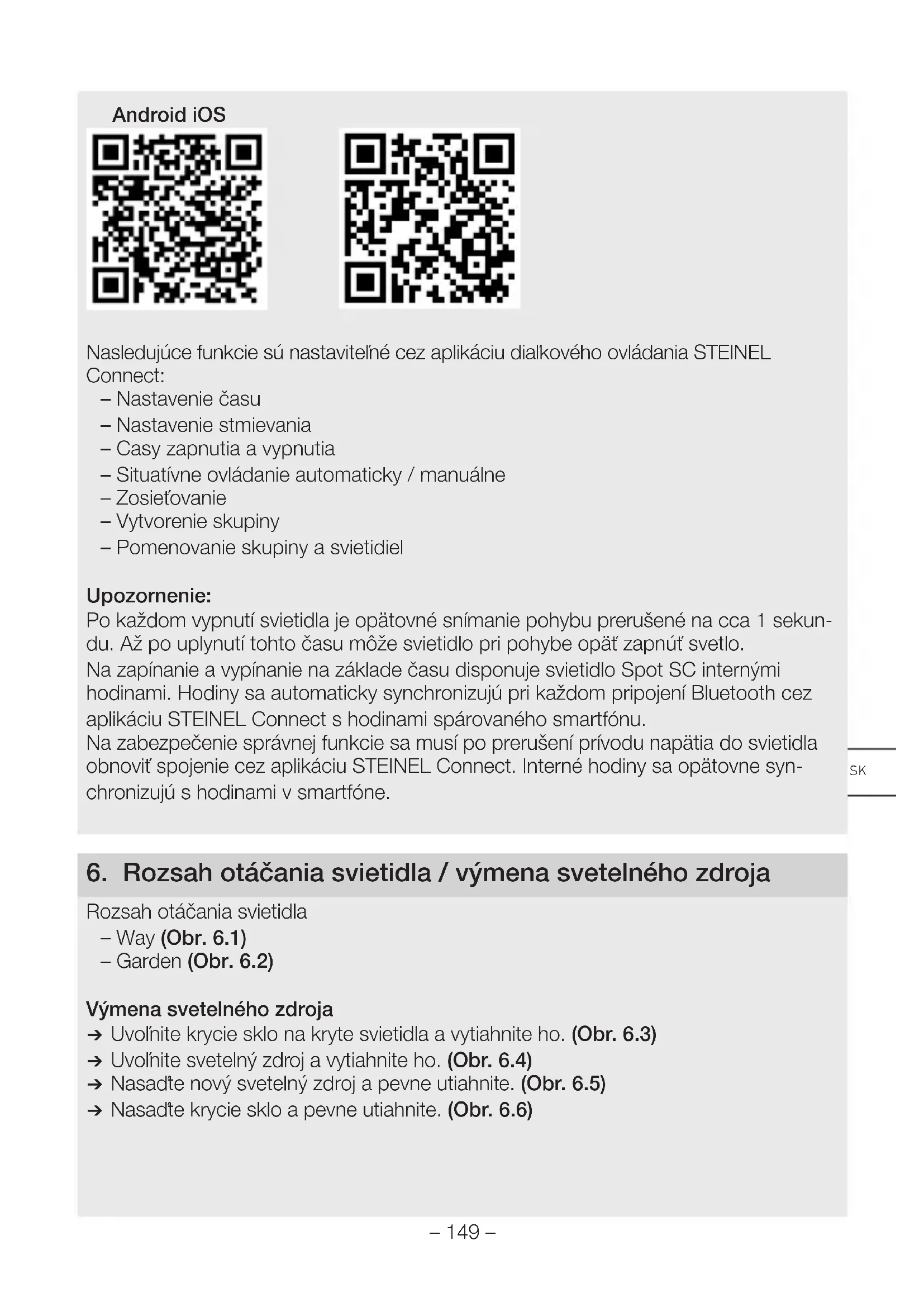

Aplikácia dialkového ovladania STEINEL Connect
Na konfiguráciu svietidla pomocou smartfónu alebo tabletu si musité stiahnut aplíkáciu STEINEL Connect vo svojom AppStore. Na to je potrebné smartfón alebo tablet s funkciou Bluetooth.
Android iOS
Nasledujuce funkcie su nastavitelné cez aplikáciu dialkového ovladania STEINEL Connect:
- Nastavenie Času
- Nastavenie stmievania
- Casy zapnutia a vampnutia
- Situativne ovladanie automaticky / manuálne
-Zosietovanie - Vyvtorenie skupiny
- Pomenovanie skupiny a svietidiel
Upozomenie:
Po každom vypnutí svietidla je opātovné snímanie pohybu prerušené na cca 1 sekundu. Až po uplynutí tohto chasu moźě svietidlo pri pohybe opāt zapnut svetlo.
Na zapínanie a vypínanie na záklete Času disponuje svietidlo Spot SC internymi hodinami. Hodiny sa automaticicky synchronizuji pri každom pripojení Bluetooth cez aplikáciu STEINEL Connect s hodinami spárovaného smartfónu.
Na zabezpečenie správnéj funkcie sa musí po prerušeni privodu napătia do svietidla obnovit spojenie cez aplikáciu STEINEL Connect. Interné hodiny sa opatovne synchronizujú s hodinami v smartfône.
6. Rozsah otáčania svietidla / výmena svetelného zdroja
Rozsah otáčania svietidla
Vymena svetelného zdroja
Uvolnite krycie sklo na kryte svietidla a vytiahnite ho. (Obr. 6.3)
Uvolhite svetelny zdroj a vytiahnite ho. (Obr. 6.4)
Nasadte novy svetelny zdroj a pevne utiahnite. (Obr. 6.5)
Nasadte krycie sklo a pevne utiahnite. (Obr. 6.6)
Doležite:
Používajte iba GU10 LED svetelný zdroj do max. 9 W.
Upozornenie:
Pri vymene svetelného zdroja sa ubezpečte, ze tesnenie a tesniaca plocha nie su znečistené ani poškodené.
7. Udržba
Upozornenie: Prevádkový prístroj sa nedá vymenit.
8. Likvidácia
Elektrické zariadenia, prislušenstvo a obaly odovzdajte na ekologickú recykláciu.
Podla platnej europjskej smernice o opdade z elektrickych a elektronickych zariadeni a jej implementatione do národnej legislátvy sa musia nepouživané elektrické a elektronické zariadenia zbierat separovane a odovzdat na ekologickú recykláciu.
9. Vyhlásenie o zhode
STEINEL GmbH támto vyhlasuje, ze rádiove zariadenie typu Spot Way SC / Spot Garden SC je v súlade so smernicou 2014/53/EU. Üplné EU vyhlásenie o zhode je k dispoźćii na tejto internetovej adrese: www.steinel.de
10. Záruka vyrobcu
Tento vyrobok spolocnosti steinel bol vyrobeny's maximálou dôslednostou, skontrolvaný z hladiska funkčnosti a bezpečnosti podla platních predpisov a následne podrobený náhodnej kontrole. Spolocnost' Steinel preberá záruku za bezchybný stav a funkčnost. Záručná doba je 36 mesiacov a zaćina plynúť dnom predaja spotrebitelovi. Odstránime nedostatky, ktoré vyplývajú z chyby materialu alebo vyrobnej chyby, záručné plnenie sa uskutočnéje opravou alebo vymenou chybnych dielov podla nasho uvaženia. Záručné plnenie sa nevztahuje na poskodenie opotrebovatelních dielov ani na škody a nedostatky, ktoré vznikné nesprávnym zaobchodzanim alebo udrzbou. Dalsie následné škody na cudzich objektoch su zo záruky vylucné.
Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu sPokladničnám dokladom alebo faktúrou (datum kúpy a pečiatka predajcu) zašle riadne zabaléný do prislušného servisu.
Servis pre apravy:
Po uplynuti zaručnej doby alebo v pripechyb, na ktoré sa nevztahuje zaruka, sa o možnosti opravy informujte na najblizšej servisnej stanici.
| 11. Technické údaje | ||
| Rozmery (Š × H × V) | Spot Way: 140 × 226 × 572 mm | |
| (Š × H × V) | Spot Garden: 69 × 118 × 369 mm | |
| Dlžka kábla 2.500 mm | ||
| Sietežové napătie 220–240 V, 50/60 Hz | ||
| Príkon (Pon) svietidla* | Spot Way / Garden: 6,70 W Spot Way / Garden NightAuto: 7,86 W Spot Way / Garden SC: 7,90 W | |
| Svetelný tok / jas svietidla* | Spot Way / Garden: 512 lm; 76,40 lm/W Spot Way / Garden NightAuto: 512 lm; 65,10 lm/W Spot Way / Garden SC: 512 lm; 64,80 lm/W | |
| Svetelný tok svetelného zdroja 620 lm 92,5 lm/W | ||
| Príkon svetelného zdroja 6,7 W | ||
| Standby (svietidlo) | Spot Way / Garden NightAuto: 0,20 W Spot Way / Garden SC: 0,42 W | |
| Standby (siet) (Pnet) Spot Way / Garden SC: 0,42 W | ||
| Teplota farby | 3.000 K (teplá biela) | |
| Index reprodukcie farieb* | Ra > 80 | |
| Priemámá dimenzovaná životnost* | L70B50 pri 25 °C: > 20.000 hod. | |
| Konzistencia farieb SDCM* | 6 | |
| Senzorová technología pasívna infračervená (iba Spot Way / Garden SC) | ||
| Oblast snímania | (iba Spot Way / Garden SC) | |
| →Uhol dosahu | 90° | |
| →Uhol otvorenia | 90° | |
| Dosah max. 10 m (iba Spot Way / Garden SC) | ||
| Nastavenie šcasu 5 s – 60 min (iba Spot Way / Garden SC) | ||
| Nastavenie stmievania / svitania 2 – 1.000 lx (iba Spot Way / Garden NightAuto) | ||
| 2 – 2.000 lx (iba Spot Way / Garden SC) | ||
| Krytie IP44 | ||
| Trieda ochrany I | ||
| Teplota okolia -20 až +40 °C | ||
| Frekvencia Bluetooth | 2,4 – 2,48 GHz (iba Spot Way / Garden SC) | |
| Vysielací vykon Bluetooth (Pnet) | 5 dBm / 0,60 mW (iba Spot Way / Garden SC) | |
| *pre priložený LED svetelný zdroj Tento vyrobok obsahuje svetelný zdroj triedy energetickej učinnosti „F". | ||
| 12. Prevádkové poruchy | ||
| Porucha Prćiina Riešenie | ||
| LED svietidlo sa nezapína | Aktivovala sa poistka, nezapnuté, vedenie prerušné | Zapnúť poistku, vymenit', zapnúť sieťový spínač, skontrolovat vedenie pomocou skúšačky napătia |
| Skrat | Skontrolovat prípojky | |
| Chybný svetelný zdroj | Vymenit' svetelný zdro | |
| LED svietidlo NightAuto sa nezapína | Pri davonej prevádzke, nastavenie stmievania je nastavené na nočnéprevádzku | Nastavit nanovo |
| Sietový spínač je vypnutý | Zapnúť | |
| Aktivovala sa poistka | Zapnúť poistku, vymenit', przyskontrolovat prípojenie | |
| Oblast snímania nie je cielene nastavená | Nastavit nanovo | |
| LED svietidlo NightAuto sa nevypína | Pri prevádzke sostmieváním, nastaveniestmievania je nastavené na trvalo zapnuté | Nastavit nanovo |
| Trvalý pohyb v oblasti snímania | Skontrolovat oblast' snímania a przy砷ove nastavit, resp. zakryt' | |
| Senzor svetlosti je zakrytý (napr. listím). | Odstránít zakrytie senzora svetlosti | |
| LED svietidlo SC sa neustálé zapína / vypína | Zvierátá sa pohybuju v oblasti snímania | Senzor natočít vyšsie, resp. cielene zakryt; prestavit oblast', resp. zakryt' |
| Porucha Prćchina Riešenie | ||
| LED svietidlo SC sa nežiaduco zapina | ■ Vietor pohybuje konármi stromov a krikmi v oblasti snímania | ■ Prestavit oblast |
| ■ Snímanie automobilov na ulici | ■ Prestavit oblast | |
| ■ Náhma zmena teploty spôsobená poveternost-nymi vplyvmi (vietor, dážd', sneh) alebo | ■ Zmenit oblast snímania, preložít miesto montáže | |
| vzduchom vyfukovaným z ventilátorov, otvore-nych okien | ||
| ■ Senzorové LED svietidlo sa kýve (hýbe sa), napr. z dôvodu vetra alebo silných zrážok | ■ Senzorové LED svietidlo namontovat na pevný podklad | |
