BRUKSANVISNING RF44A5202SL SAMSUNG

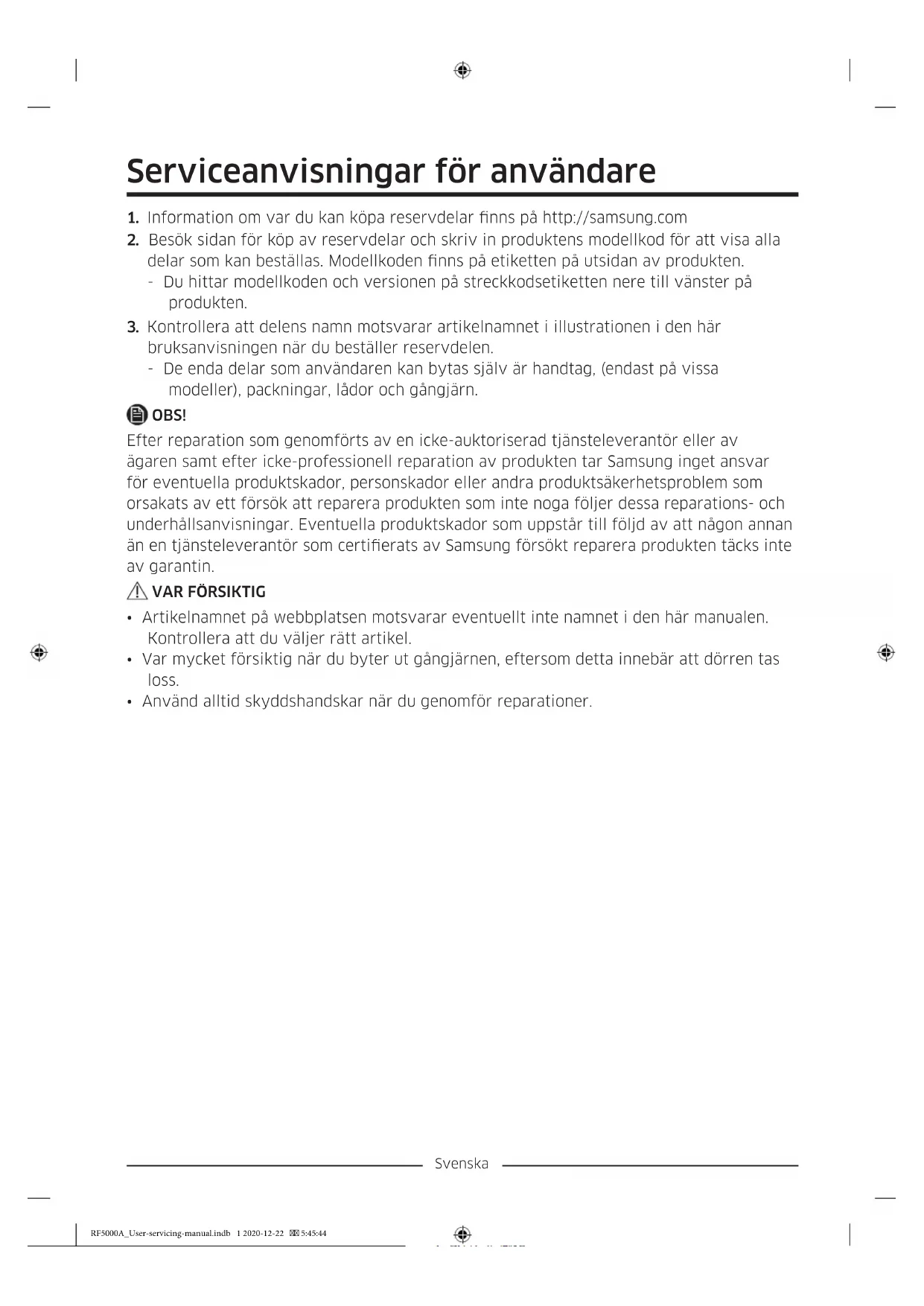

1. Information om var du kan köpa reservdelar nns på http://samsung.com

2. Besök sidan för köp av reservdelar och skriv in produktens modellkod för att visa alla

delar som kan beställas. Modellkoden nns på etiketten på utsidan av produkten. - Du hittar modellkoden och versionen på streckkodsetiketten nere till vänster på produkten.

3. Kontrollera att delens namn motsvarar artikelnamnet i illustrationen i den här

bruksanvisningen när du beställer reservdelen. - De enda delar som användaren kan bytas själv är handtag, (endast på vissa modeller), packningar, lådor och gångjärn. OBS! Efter reparation som genomförts av en icke-auktoriserad tjänsteleverantör eller av ägaren samt efter icke-professionell reparation av produkten tar Samsung inget ansvar för eventuella produktskador, personskador eller andra produktsäkerhetsproblem som orsakats av ett försök att reparera produkten som inte noga följer dessa reparations- och underhållsanvisningar. Eventuella produktskador som uppstår till följd av att någon annan än en tjänsteleverantör som certierats av Samsung försökt reparera produkten täcks inte av garantin.

• Artikelnamnet på webbplatsen motsvarar eventuellt inte namnet i den här manualen. Kontrollera att du väljer rätt artikel.

• Var mycket försiktig när du byter ut gångjärnen, eftersom detta innebär att dörren tas loss.

• Använd alltid skyddshandskar när du genomför reparationer. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:44Svenska Det faktiska utseendet och medföljande delar till kylskåpet kan skilja sig åt beroende på modell och land.

01 Övre gångjärn 02 Packning 03 Låda 04 Mittengångjärn 05 Streckkodsetikett Byta ut handtag

• Var försiktig så att du inte repar dörren när du byter ut handtaget.

• Tryck ordentligt i handtagen vid stöden. Kontrollera att det inte nns något glapp mellan stöden och dörren.

• Dra åt skruvarna hårt när du sätter fast handtaget.

• Kontrollera att handtaget sitter fast ordentligt innan du använder produkten. Verktyg som behövs (följer inte med) Insexnyckel (4 mm i diameter) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:45Svenska Ta loss handtagen Frysens dörrhandtag

1. Sätt in sexkantsnyckeln i handtagets

OBS! Vrid handtaget runt 90 grader för att ge åtkomst till bottenfästläget. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:45Svenska Kylens dörrhandtag

1. Sätt in sexkantsnyckeln i handtagets

nedre hål. Vrid insexnyckeln moturs. Detta lossar skruvarna.

2. Dra i handtaget (Den andra sidan

demonteras på samma sätt). OBS! Vrid handtaget runt 90 grader för att ge åtkomst till bottenfästläget. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:45Svenska För att fästa handtagen Frysens dörrhandtag

1. Fäst handtagsstöden på skyddshylsan.

OBS! Se till att skyddshylsan är ordentligt monterad och att demonteringshålen för handtagen är nedåt.

1. Fäst handtagsstöden på skyddshylsan.

OBS! Se till att skyddshylsan är ordentligt monterad och att demonteringshålen för handtagen är nedåt.

2. Vrid insexnyckeln medurs. Håll i

Tryck fast packningen ordentligt. Annars nns det risk för att det läcker kalluft ur kylskåpet. Ta bort packningen

1. Dra i packningens fyra hörn.

2. Dra i mitten av packningen.

Sätta in packningen Tryck in en ny packning i kylskåpsdörren. Kontrollera att det inte nns något glapp mellan den nya packningen och dörren. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:45:46Svenska Byta ut lådor

Kontrollera att lådan är helt inskjuten i skenan vid montering. Ta ut lådan Lyft försiktigt upp lådans framsida och dra ut den.

• Vi rekommenderar att du tar bort dörrfacken innan du tar bort lådan. Detta för att förhindra skador på dörrfacken.

• För att sätta tillbaka ska du föra in lådan i ramskenorna och skjuta inåt. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:46Svenska Byta ut gångjärn För att byta ut gångjärnen måste du först ta bort dörren.

• Var mycket försiktig när du tar loss dörrarna, eftersom de är tunga.

• Lägg ett mjukt underlag, till exempel en kartong, på golvet innan du ställer dörren på den och byter ut gångjärnet, så att dörren inte repas.

• Eftersom gångjärnen ska hanteras försiktigt och det krävs två eller era personer för att byta ut dem rekommenderar vi att du tillkallar professionell teknisk servicepersonal.

• Om du tar bort gångjärnet utan att hålla i dörren kan dörren falla och orsaka skada.

• Se till att gångjärnsaxeln sitter säkert på gångjärnet.

• Kontrollera att gångjärnet sitter ordentligt fast vid själva kylskåpet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. VARNING

• Minst två personer behöver samarbeta för att luta/lägga ned kylskåpet.

• Koppla bort strömsladden innan du vänder dörrarna. Verktyg som behövs (följer inte med) Phillips-skruvmejsel Spårmejsel Skiftnyckel 10 mm Tång Skiftnyckel 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:45:47Svenska Byta ut gångjärnen VARNING Var försiktig så att du inte tappar och repar kylskåpsdörren medan du tar bort den!

1. Använd en Phillips-skruvmejsel för att

ta bort skruvarna som xerar det övre höljet (A).

2. Koppla från ledningarna längst upp på

3. Använd en hylsnyckel (10 mm) för att ta

bort skruvarna i det övre gångjärnet (A).

4. Använd en Phillips-skruvmejsel för att ta

bort skruven som xerar jordledningen (A). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:45:47Svenska

5. Ta bort det övre gångjärnet från dörren.

OBS! Ta försiktigt bort det övre gångjärnet. Ledningarna från dörren går genom gångjärnets axel.

6. Lyft försiktigt upp kylskåpsdörren för att

ta bort den. Använd inte för mycket kraft på dörren. Dörren kan falla och orsaka en fysisk skada.

7. Lägg ned dörren på en plan yta.

8. Lyft dörren rakt upp för att ta bort den.

Var försiktig så att du inte tappar och repar dörrarna medan du tar bort dem. Mittengångjärn

9. Ta bort skruven som sitter på vänster och

höger mittgångjärn med en skruvmejsel

10. Ta bort de två sexkantskruvarna som är

fästa på vänster och höger mittgångjärn med en insexnyckel (Ø 5 mm).

11. Sätt tillbaka i motsatt ordning från

demonteringen efter byte av det övre- och/eller mittengångjärnet.

• Se till att kabelkontakterna är korrekt anslutna.

• Var försiktig så att du inte skadar kablarna när du monterar det övre höljet. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:45:48Dansk Brugervejledning
