КОРИСНИЧКИ ПРИРАЧНИК RF44A5202SL SAMSUNG

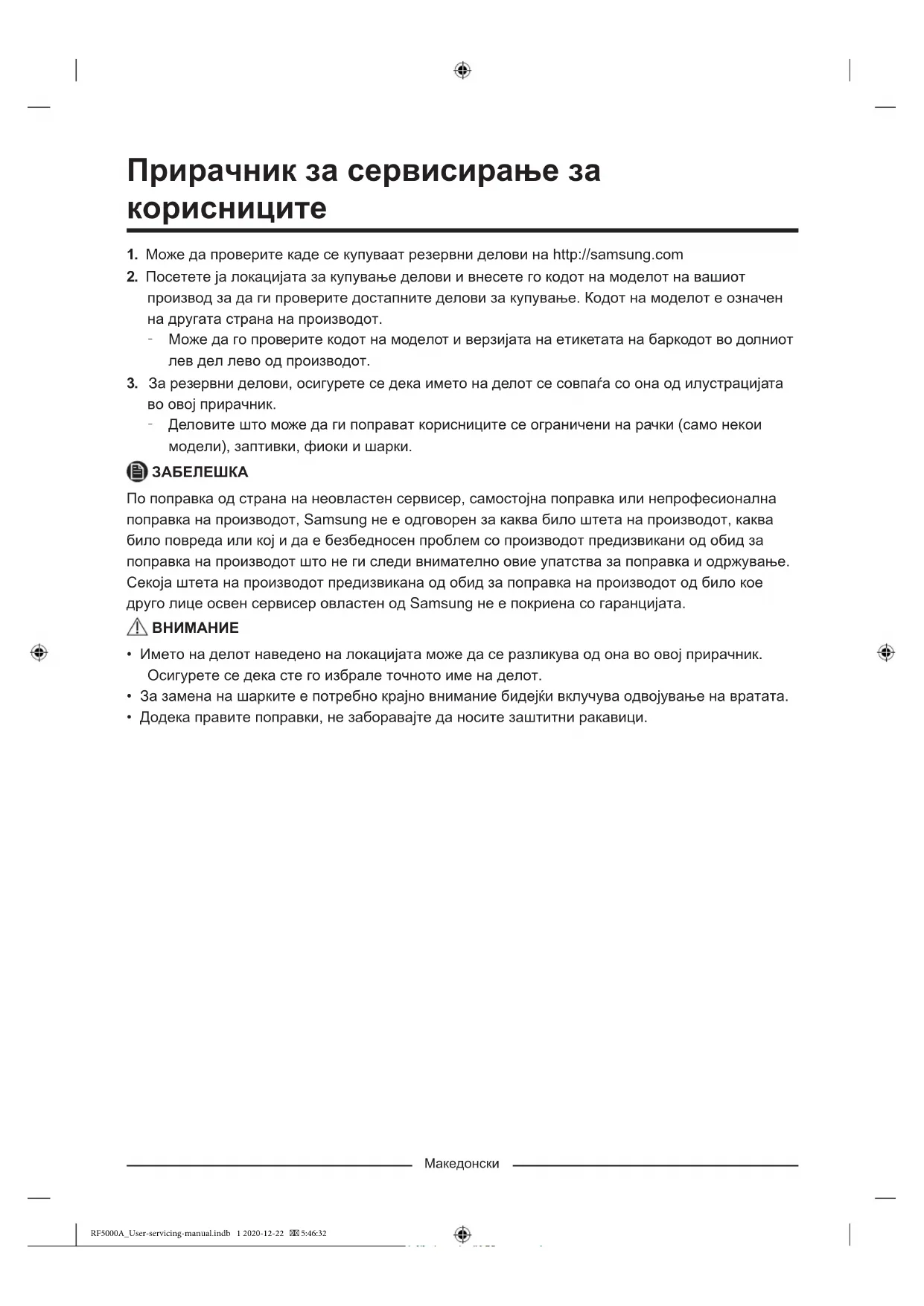

1. Може да проверите каде се купуваат резервни делови на http://samsung.com

2. Посетете ја локацијата за купување делови и внесете го кодот на моделот на вашиот

производ за да ги проверите достапните делови за купување. Кодот на моделот е означен на другата страна на производот. - Може да го проверите кодот на моделот и верзијата на етикетата на баркодот во долниот лев дел лево од производот.

3. За резервни делови, осигурете се дека името на делот се совпаѓа со она од илустрацијата

во овој прирачник. - Деловите што може да ги поправат корисниците се ограничени на рачки (само некои модели), заптивки, фиоки и шарки.

По поправка од страна на неовластен сервисер, самостојна поправка или непрофесионална поправка на производот, Samsung не е одговорен за каква било штета на производот, каква било повреда или кој и да е безбедносен проблем со производот предизвикани од обид за поправка на производот што не ги следи внимателно овие упатства за поправка и одржување. Секоја штета на производот предизвикана од обид за поправка на производот од било кое друго лице освен сервисер овластен од Samsung не е покриена со гаранцијата.

• Името на делот наведено на локацијата може да се разликува од она во овој прирачник. Осигурете се дека сте го избрале точното име на делот.

• За замена на шарките е потребно крајно внимание бидејќи вклучува одвојување на вратата.

• Додека правите поправки, не заборавајте да носите заштитни ракавици. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:32Македонски Фактичкиот изглед и обезбедените делови на фрижидерот може да се разликуваат, зависно од моделот и земјата.

01 Горна шарка 02 Заптивка 03 Фиока 04 Средна шарка 05 Етикета на баркодот Замена на рачката

• Кога ја заменувате рачката за вратата, внимавајте да не го изгребете предниот дел од вратата.

• Притиснете ги цврсто рачките во подлогите. Погрижете се да нема простор помеѓу подлогите и вратата.

• Цврсто затегнете ги завртките кога ќе ја прицврстите рачката.

• Пред да започнете да го користите производот, проверете дали рачката е цврсто затегната. Потребни алати (не се испорачани) Шестоаголен имбус (дијаметар од 4mm) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:33Македонски За одвојување на рачките Рачка за вратата на замрзнувачот

1. Ставете го шестоаголниот имбус во

долниот отвор на рачката.

2. Свртете го шестоаголниот имбус во

спротивна насока од стрелките на часовникот. Тоа овозможува олабавување на шрафовите.

3. Повлечете ја рачката.

Свртете го склопот на рачката за 90 степени за да овозможите пристап до долната позиција за

1. Ставете го шестоаголниот имбус во долниот

отвор на рачката. Свртете го шестоаголниот имбус во спротивна насока од стрелките на часовникот. Тоа овозможува олабавување на шрафовите.

2. Повлечете ја рачката (Другата страна се

расклопува на истиот начин).

Свртете го склопот на рачката за 90 степени за да овозможите пристап до долната позиција за

RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:33Македонски За закачување на рачките Рачка за вратата на замрзнувачот

1. Ставете ги подлогите за рачки на

Осигурете се дека цилиндарот е монтиран правилно и дека отворите за расклопување на рачката се во долниот дел.

2. Повлечете ја рачката.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:34Македонски Рачка за вратата на фрижидерот

1. Ставете ги подлогите за рачки на

Осигурете се дека цилиндарот е монтиран правилно и дека отворите за расклопување на рачката се во долниот дел.

2. Свртете го шестоаголниот имбус во насока

од стрелките на часовникот. За цврсто држење на рачката. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:34Македонски Замена на заптивката

Проверете дали цврсто сте ја поставиле заптивката. Во спротивно, од фрижидерот може да излегува ладен воздух. За отстранување на заптивката

1. Повлечете ги 4-те рабови на заптивката.

2. Повлечете го центарот на заптивката.

За замена на заптивката Поставете нова заптивка на вратата од фрижидерот. Осигурете се дека нема отвор помеѓу новата заптивка и вратата. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:34Македонски Замена на фиоката

Проверете дали фиоката е правилно вметната во шината за време на монтирањето. За отстранување на фиоката Нежно подигнете го предниот дел од фиоката и извлечете ја.

• Препорачуваме да ги отстраните корпите на вратата пред да ја отстраните фиоката. Ова се прави за да се спречи оштетување на корпите на вратата.

• За повторно да ги вметнете, поставете ја фиоката на шините на рамката, а потоа турнете ја навнатре. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:34Македонски Замена на шарките За да ги замените шарките, прво мора да ги извадите вратите.

• Кога ги вадите вратите, обратете посебно внимание бидејќи вратите се тешки.

• Пред да ги замените шарките, ставете мека подлога, како на пример картон, на подот за да спречите гребаници на вратата кога ќе ги спуштате вратите.

• Бидејќи со шарките треба да се ракува внимателно и да ги заменуваат две или повеќе лица, ви препорачуваме да повикате професионален технички сервис.

• Ако ја отстраните шарката без да ја држите вратата, вратата може да падне и да ве

• Осигурете се дека оската е цврсто затегната на шарката.

• Проверете дали шарката е цврсто затегната на витрината.

• Проверете дали кабелските приклучоци се поврзани правилно.

• Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак. ПРЕДУПРЕДУВАЊЕ

• Навалување/легнување на фрижидерот бара најмалку двајца.

• Откачете го кабелот за напојување пред превртување на вратите. Потребни алати (не се испорачани) Крстач Плоснат шрафцигер Крцкало 10 mm Клешти Имбус 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:35Македонски За замена на шарките ПРЕДУПРЕДУВАЊЕ Внимавајте да не ја испуштите и изгребете вратата на фрижидерот кога ќе ја вадите!

1. Користете крстач за да ги извадите

завртките што го прицврстуваат стоперот за вратата (A).

2. Исклучете ги жиците на горниот дел од

3. Користете крцкало (10 mm) за да ги

извадите завртките што ја прицврстуваат горната шарка (B).

4. Користете крстач за да ја извадите

завртката што ја прицврстува жицата за заземјување (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:35Македонски

5. Извадете ја горната шарка од вратата.

Внимателно отстранете ја горната шарка. Жиците од вратата се распоредуваат низ осовината на шарката.

6. Нежно повлечете ја вратата од фрижидерот

за да ја извадите. Не применувајте прекумерна сила на вратата. Вратата може да падне и да предизвика физичка повреда.

7. Легнете ја вратата на рамна површина.

8. Подигнете ја вратата право нагоре за да ја

отстраните. Внимавајте да ги ја испуштите и изгребете вратите кога ќе ги вадите. Средна шарка

9. Извадете го шрафот што е прикачен на

левата и десната средна шарка со крстач

10. Извадете ги 2-те завртки со шестоаголна

глава што се прикачени на левата и десната средна шарка со имбус (Ø 5 mm).

11. Составете повторно во обратен редослед

од расклопувањето откако сте ги извадиле горната и/или средната шарка.

• Проверете дали кабелските приклучоци се поврзани правилно.

• Внимавајте да не ги оштетите жиците кога ќе го затегнувате горниот капак. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:46:36Eesti Kasutaja hooldusjuhend
