BRUKSANVISNING RF44A5202SL SAMSUNG

til at løsne skruer.

2. Besøk nettstedet for kjøp av deler og legg inn modellkoden til produktet ditt for å

se hvilke deler som er tilgjengelige for kjøp. Modellkoden er merket på utsiden av produktet. - Du kan sjekke modellkode og versjon på strekkodeetiketten nederst til venstre på produktet.

3. For reservedeler må du sørge for at delenavnet samsvarer med illustrasjonen i denne

håndboken. - Deler som kan repareres av brukeren, er begrenset til håndtak (bare enkelte modeller), pakninger, skuffer og hengsler. MERK Etter reparasjon av en ikke-autorisert tjenesteleverandør, selvutført reparasjon eller ikke- profesjonell reparasjon av produktet, er Samsung ikke ansvarlig for skade på produktet, personskader eller andre produktsikkerhetsproblemer forårsaket av ethvert forsøk på å reparere produktet som ikke følger disse reparasjons- og vedlikeholdsinstruksjonene nøye. Eventuelle skader på produktet forårsaket av et forsøk på å reparere produktet av andre personer enn en Samsung-sertisert tjenesteleverandør, vil ikke bli dekket av garantien. FORSIKTIG

• Delenavnet som er oppført på nettstedet, kan avvike fra det som er oppført i denne håndboken. Sørg for å velge riktig delnavn.

• Utskiftning hengsler krever ekstrem forsiktighet fordi det innebærer å løsne døren.

• Bruk vernehansker når du utfører reparasjoner. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:52Norsk Det faktiske bildet og de medfølgende komponentdelene til kjøleskapet kan variere, avhengig av modell og land.

• Sørg for å ikke ripe opp forsiden av døren når du skifter ut dørhåndtaket.

• Trykk håndtakene ned på støttene. Kontroller at det ikke er noe mellomrom mellom støttene og døren.

2. Vri unbrakonøkkelen mot klokken. For å

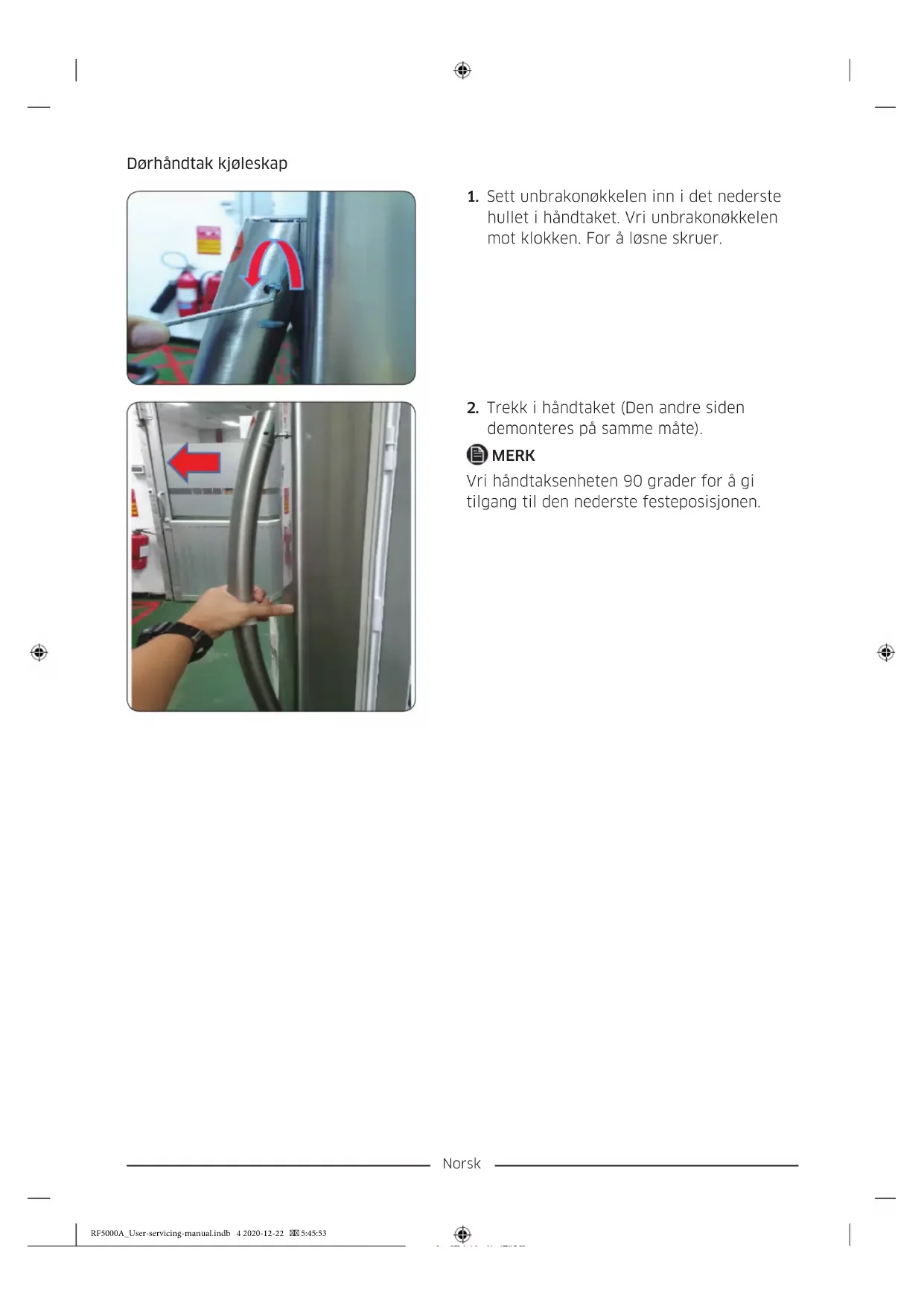

MERK Vri håndtaksenheten 90 grader for å gi tilgang til den nederste festeposisjonen. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:52Norsk Dørhåndtak kjøleskap

1. Sett unbrakonøkkelen inn i det nederste

hullet i håndtaket. Vri unbrakonøkkelen mot klokken. For å løsne skruer.

2. Trekk i håndtaket (Den andre siden

demonteres på samme måte). MERK Vri håndtaksenheten 90 grader for å gi tilgang til den nederste festeposisjonen. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:53Norsk Slik fester du håndtakene Dørhåndtak fryser

1. Fest håndtaksstøttene på pakningene.

MERK Pass på at tetningen er riktig montert og at hullene for demontering av håndtak er i bunnen.

1. Fest håndtaksstøttene på pakningene.

MERK Pass på at tetningen er riktig montert og at hullene for demontering av håndtak er i bunnen.

2. Vri unbrakonøkkelen med klokken. For å

• For å sette den inn igjen setter du skuffen inn i rammens skinner og skyver innover. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:54Norsk Utskiftning av hengsel For å skifte hengslene må du erne dørene først. FORSIKTIG

• Når du erner dørene, må du være ekstrem forsiktig fordi dørene er tunge.

• Før du bytter ut hengslene, må du legge noe mykt og dempende, som f.eks. papp, på gulvet for å forhindre riper på døren når du legger dørene ned.

• Fordi hengslene må håndteres forsiktig og skiftes av to eller ere personer, anbefaler vi at du ringer og ber profesjonell teknisk service.

• Hvis du erner hengselet uten å holde i døren, kan døren falle og føre til skader.

• Sørg for at akselen er strammet godt på hengslet.

• Kontroller at hengselet er godt festet til kabinettet.

• Sørg for at kabelkoblingene er riktig koblet til.

• Vær forsiktig så du ikke skader ledningene når du fester toppdekselet. ADVARSEL

• Å legge ned kjøleskapet krever minst to personer.

skruene som fester det øverste dekselet (A).

skruene som fester det øverste hengselet (B).

5. Fjern det øverste hengselet fra døren.

MERK Fjern det øverste hengselet forsiktig. Ledningene fra døren er ordnet gjennom hengselakselen.

6. Dra kjøleskapdøren forsiktig oppover for

å erne den. Ikke bruk for mye kraft mot døren. Døren kan falle og føre til fysisk skade.

forsiktig så du ikke mister og riper opp dørene under erning. Midtre hengsel

9. Fjern skruen som er festet til venstre

og høyre midthengsler med en stjerneskrutrekker. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:45:55Norsk

10. Fjern de to unbrakoboltene som er festet

til venstre og høyre midthengsler med en unbrakonøkkel (Ø5 mm).

11. Monter i motsatt rekkefølge av

demontering etter at topp, og/eller midterste hengsel. FORSIKTIG

• Sørg for at kabelkoblingene er riktig koblet til.
