INSTRUKCJA OBSŁUGI RF44A5202SL SAMSUNG

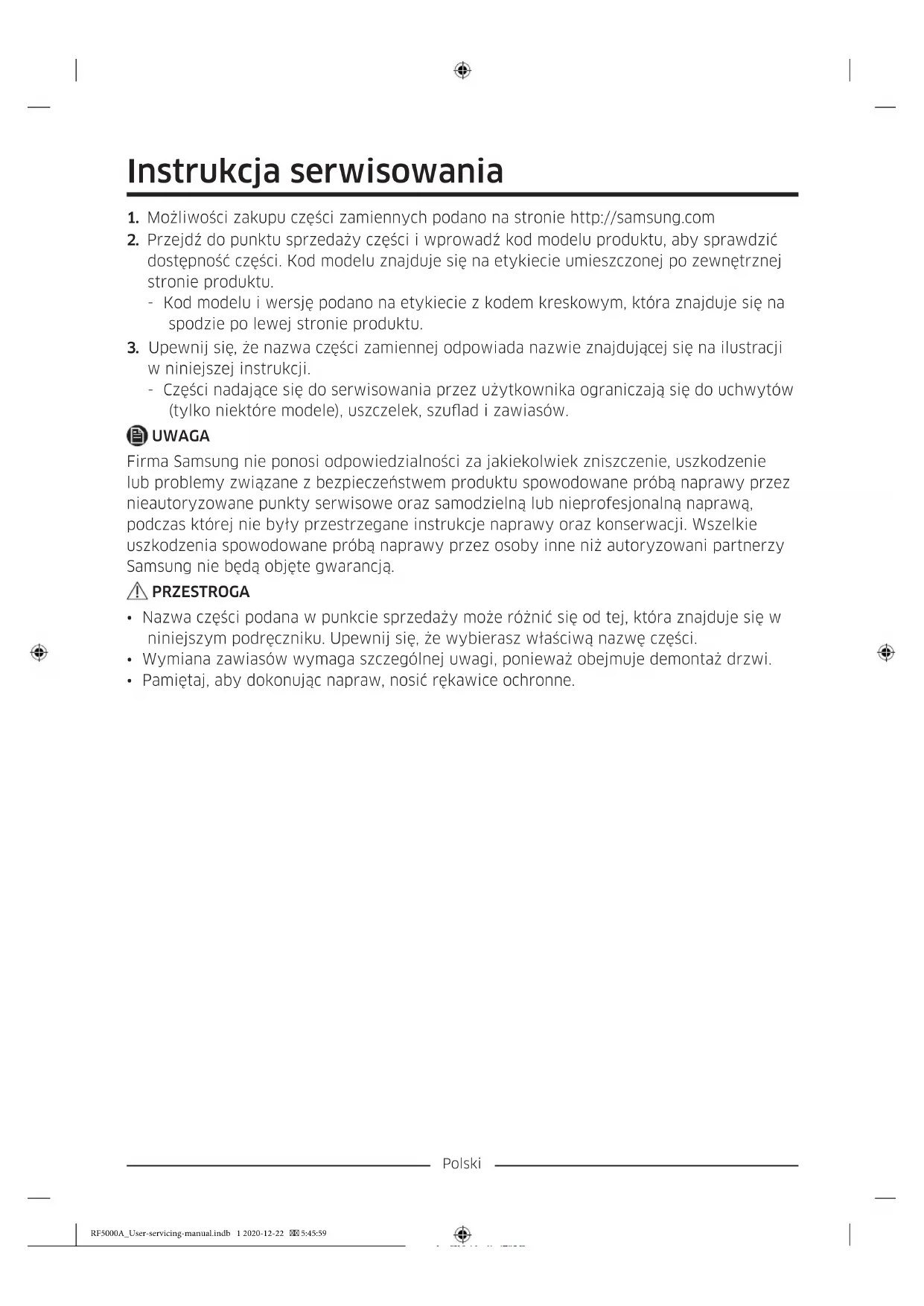

1. Możliwości zakupu części zamiennych podano na stronie http://samsung.com

2. Przejdź do punktu sprzedaży części i wprowadź kod modelu produktu, aby sprawdzić

dostępność części. Kod modelu znajduje się na etykiecie umieszczonej po zewnętrznej stronie produktu. - Kod modelu i wersję podano na etykiecie z kodem kreskowym, która znajduje się na spodzie po lewej stronie produktu.

3. Upewnij się, że nazwa części zamiennej odpowiada nazwie znajdującej się na ilustracji

w niniejszej instrukcji. - Części nadające się do serwisowania przez użytkownika ograniczają się do uchwytów (tylko niektóre modele), uszczelek, szuad i zawiasów. UWAGA Firma Samsung nie ponosi odpowiedzialności za jakiekolwiek zniszczenie, uszkodzenie lub problemy związane z bezpieczeństwem produktu spowodowane próbą naprawy przez nieautoryzowane punkty serwisowe oraz samodzielną lub nieprofesjonalną naprawą, podczas której nie były przestrzegane instrukcje naprawy oraz konserwacji. Wszelkie uszkodzenia spowodowane próbą naprawy przez osoby inne niż autoryzowani partnerzy Samsung nie będą objęte gwarancją. PRZESTROGA

• Nazwa części podana w punkcie sprzedaży może różnić się od tej, która znajduje się w niniejszym podręczniku. Upewnij się, że wybierasz właściwą nazwę części.

• Wymiana zawiasów wymaga szczególnej uwagi, ponieważ obejmuje demontaż drzwi.

• Pamiętaj, aby dokonując napraw, nosić rękawice ochronne. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:59Polski Rzeczywisty wygląd i dostarczone elementy urządzenia mogą się różnić w zależności od modelu i kraju.

01 Zawias górny 02 Uszczelka 03 Szuada 04 Zawias środkowy 05 Etykieta z kodem kreskowym Wymiana uchwytu PRZESTROGA

• Podczas wymiany uchwytu drzwi uważaj, aby nie zarysować przedniej strony drzwi.

• Silnie dociśnij uchwyty na podpórkach. Upewnij się, że pomiędzy podpórkami i drzwiami nie ma szczeliny.

• Montując uchwyt, mocno dokręć wkręty.

• Przed rozpoczęciem używania produktu sprawdź, czy uchwyt jest solidnie przymocowany. Wymagane narzędzia (brak w zestawie) Klucz imbusowy (4 mm średnicy) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:59Polski Demontaż uchwytów Uchwyt drzwi zamrażarki

1. Włóż klucz imbusowy do dolnego otworu

2. Obróć klucz imbusowy w lewo. Poluzuj

3. Pociągnij uchwyt.

UWAGA Obróć uchwyt o 90 stopni, aby umożliwić dostęp do dolnej pozycji mocowania. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:00Polski Uchwyt drzwi lodówki

1. Włóż klucz imbusowy do dolnego otworu

uchwytu. Obróć klucz imbusowy w lewo. Poluzuj wkręty.

2. Pociągnij uchwyt (zdemontuj drugą

stronę w ten sam sposób). UWAGA Obróć uchwyt o 90 stopni, aby umożliwić dostęp do dolnej pozycji mocowania. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:00Polski Mocowanie uchwytów Uchwyt drzwi zamrażarki

1. Przymocuj podpórki uchwytów na

przelotce. UWAGA Upewnij się, że przelotka jest prawidłowo zamontowana, a otwory do demontażu uchwytu znajdują się na dole.

2. Pociągnij uchwyt.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:00Polski Uchwyt drzwi lodówki

1. Przymocuj podpórki uchwytów na

przelotce. UWAGA Upewnij się, że przelotka jest prawidłowo zamontowana, a otwory do demontażu uchwytu znajdują się na dole.

2. Obróć klucz imbusowy w prawo. Mocno

dokręć, aby dobrze zamocować uchwyt. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:01Polski Wymiana uszczelki. PRZESTROGA Upewnij się, że uszczelka jest solidnie przymocowana. W przeciwnym razie zimne powietrze z lodówki może wyciekać. Zdejmowanie uszczelki

1. Pociągnij 4 narożniki uszczelki.

2. Pociągnij środek uszczelki.

Wymiana uszczelki Przymocuj nową uszczelkę do drzwi lodówki. Upewnij się, że pomiędzy nową uszczelką a drzwiami nie ma szczelin. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:01Polski Wymiana szuady PRZESTROGA Sprawdź, czy szuada została w trakcie montażu poprawnie wsunięta w prowadnice. Wyjmowanie szuady Lekko podnieś przód szuady, a następnie wysuń ją.

• Przed wyjęciem szuady zaleca się zdjęcie półek montowanych na drzwiach. Ma to zapobiec uszkodzeniu półek montowanych na drzwiach.

• Aby ponownie włożyć szuadę, wsuń ją w prowadnice, a następnie przesuń do wewnątrz. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:01Polski Wymiana zawiasów Aby wymienić zawiasy, w pierwszej kolejności musisz zdemontować drzwi. PRZESTROGA

• Demontując drzwi, postępuj szczególnie ostrożnie z uwagi na ciężar drzwi.

• Przed wymianą zawiasów połóż na podłodze miękką podkładkę, na przykład karton, aby zapobiec zarysowaniom drzwi po ich położeniu.

• Ponieważ z zawiasami należy obchodzić się ostrożnie i do ich wymiany potrzebne są co najmniej dwie osoby, zalecamy wezwanie profesjonalnego serwisu technicznego.

• Wyjęcie zawiasu bez przytrzymania drzwi może spowodować ich upadek i zranienie użytkownika.

• Upewnij się, że sworzeń jest solidnie zamocowany na zawiasie.

• Sprawdź, czy zawias jest pewnie przymocowany do obudowy.

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. OSTRZEŻENIE

• Aby przechylić lub położyć lodówkę na boku, potrzebne są co najmniej 2 osoby.

• Przed zmianą strony otwierania drzwi należy odłączyć przewód zasilający. Wymagane narzędzia (brak w zestawie) Wkrętak krzyżakowy Wkrętak płaski Klucz nasadowy 10 mm Szczypce Klucz imbusowy 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:02Polski Wymiana zawiasów OSTRZEŻENIE Uważaj, aby nie upuścić ani nie zarysować drzwi lodówki podczas ich zdejmowania.

1. Wykręć wkręty mocujące górną osłonę

(A) za pomocą wkrętaka krzyżakowego.

2. Odłącz przewody na górze lodówki.

3. Za pomocą klucza nasadowego (10 mm)

wykręć śruby mocujące górny zawias (B).

4. Wykręć wkręt mocujący drut uziemiający

(C) za pomocą wkrętaka krzyżakowego. RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:02Polski

5. Zdemontuj górny zawias z drzwi.

UWAGA Zawias górny należy demontować ostrożnie. Przewody z drzwi biegną wzdłuż sworznia zawiasu.

6. Delikatnie unieś drzwi, aby je zdjąć. Nie

wywieraj nadmiernego nacisku na drzwi. Drzwi mogą upaść, powodując obrażenia ciała.

7. Połóż drzwi na płaskiej powierzchni.

8. Aby zdjąć drzwi, unieś je prosto do góry.

Uważaj, aby nie upuścić lub zarysować drzwi podczas ich wyjmowania. Zawias środkowy

9. Za pomocą wkrętaka krzyżakowego (+)

wykręć wkręt ze środkowych zawiasów lewego i prawego skrzydła drzwi. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:03Polski

10. Za pomocą klucza imbusowego (Ø 5 mm)

wykręć 2 śruby imbusowe mocujące środkowe zawiasy lewego i prawego skrzydła drzwi.

11. Zamocuj ponownie, wykonując instrukcję

demontażu w odwrotnej kolejności po wymianie zawiasów górnego i (lub) środkowego. PRZESTROGA

• Sprawdź, czy złącza przewodów są prawidłowo podłączone.

• Uważaj, aby nie uszkodzić przewodów podczas mocowania górnej osłony. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:46:03Čeština Návod k servisním úkonům
