HASZNÁLATI ÚTMUTATÓ RF44A5202SL SAMSUNG

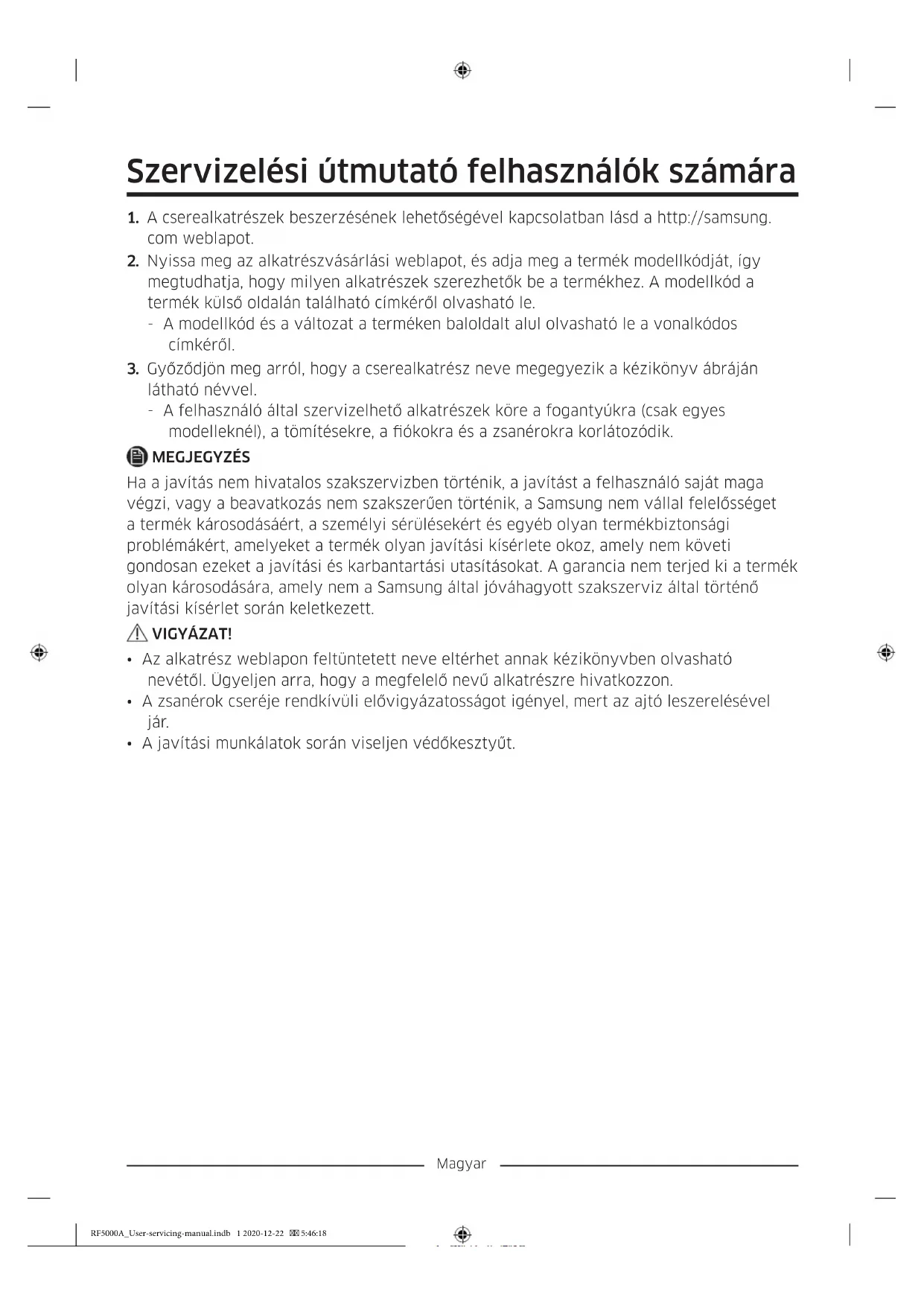

1. A cserealkatrészek beszerzésének lehetőségével kapcsolatban lásd a http://samsung.

2. Nyissa meg az alkatrészvásárlási weblapot, és adja meg a termék modellkódját, így

megtudhatja, hogy milyen alkatrészek szerezhetők be a termékhez. A modellkód a termék külső oldalán található címkéről olvasható le. - A modellkód és a változat a terméken baloldalt alul olvasható le a vonalkódos címkéről.

3. Győződjön meg arról, hogy a cserealkatrész neve megegyezik a kézikönyv ábráján

látható névvel. - A felhasználó által szervizelhető alkatrészek köre a fogantyúkra (csak egyes modelleknél), a tömítésekre, a ókokra és a zsanérokra korlátozódik. MEGJEGYZÉS Ha a javítás nem hivatalos szakszervizben történik, a javítást a felhasználó saját maga végzi, vagy a beavatkozás nem szakszerűen történik, a Samsung nem vállal felelősséget a termék károsodásáért, a személyi sérülésekért és egyéb olyan termékbiztonsági problémákért, amelyeket a termék olyan javítási kísérlete okoz, amely nem követi gondosan ezeket a javítási és karbantartási utasításokat. A garancia nem terjed ki a termék olyan károsodására, amely nem a Samsung által jóváhagyott szakszerviz által történő javítási kísérlet során keletkezett. VIGYÁZAT!

• Az alkatrész weblapon feltüntetett neve eltérhet annak kézikönyvben olvasható nevétől. Ügyeljen arra, hogy a megfelelő nevű alkatrészre hivatkozzon.

• A zsanérok cseréje rendkívüli elővigyázatosságot igényel, mert az ajtó leszerelésével jár.

• A javítási munkálatok során viseljen védőkesztyűt. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:18Magyar A hűtőszekrény kinézete és kínált alkatrészeinek köre a modelltől és az országtól függően eltérő lehet.

01 Felső zsanér 02 Tömítés 03 Fiók 04 Középső zsanér 05 Vonalkódos címke Fogantyúcsere VIGYÁZAT!

• Az ajtófogantyú cseréje során ügyeljen arra, hogy ne karcolódjon meg az ajtó felülete.

• A tartóelemeket fogva erősen nyomja be a fogantyúkat. Ügyeljen arra, hogy ne legyen rés a tartóelemek és az ajtó között.

• A fogantyú felszerelésekor húzza szorosra a csavarokat.

• A termék használata előtt ellenőrizze, hogy a fogantyú biztonságosan van-e rögzítve. Szükséges szerszámok (nem tartozék) Imbuszkulcs (4 mm-es) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:18Magyar A fogantyúk leszerelése A fagyasztó ajtófogantyúja

1. Helyezze be az imbuszkulcsot a fogantyú

2. Forgassa el balra az imbuszkulcsot.

Lehetőség nyílik a csavarok meglazítására.

3. Húzza le a fogantyút.

MEGJEGYZÉS Fordítsa el a fogantyúegységet 90°-kal, hogy hozzáférhető legyen az alsó rögzítési pont. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:18Magyar A hűtő ajtófogantyúja

1. Helyezze be az imbuszkulcsot a fogantyú

alsó nyílásán. Forgassa el balra az imbuszkulcsot. Lehetőség nyílik a csavarok meglazítására.

2. Húzza le a fogantyút (a másik oldali

ugyanígy szerelhető le). MEGJEGYZÉS Fordítsa el a fogantyúegységet 90°-kal, hogy hozzáférhető legyen az alsó rögzítési pont. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:18Magyar A fogantyúk felszerelése A fagyasztó ajtófogantyúja

1. Illessze a fogantyú tartóelemeit az

alátétgyűrűre. MEGJEGYZÉS Ügyeljen arra, hogy az alátétgyűrű megfelelően a helyén legyen, és a fogantyú szerelőnyílásai alul helyezkedjenek el.

2. Húzza le a fogantyút.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:19Magyar A hűtő ajtófogantyúja

1. Illessze a fogantyú tartóelemeit az

alátétgyűrűre. MEGJEGYZÉS Ügyeljen arra, hogy az alátétgyűrű megfelelően a helyén legyen, és a fogantyú szerelőnyílásai alul helyezkedjenek el.

2. Az imbuszkulcsot jobbra elforgatva húzza

meg a fogantyút rögzítő csavart. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:19Magyar Tömítéscsere VIGYÁZAT! Ügyeljen arra, hogy a tömítés szilárdan rögzüljön. Ellenkező esetben hideg levegő szivároghat a hűtőszekrényből. A tömítés eltávolítása

1. Húzza le a tömítés 4 sarkát.

2. Húzza le a tömítés közepét.

A tömítés felszerelése Rögzítse az új tömítést a hűtő ajtajára. Ügyeljen arra, hogy ne legyen rés az új tömítés és az ajtó között. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:19Magyar Fiókcsere VIGYÁZAT! A ók behelyezése során ügyeljen arra, hogy az megfelelően illeszkedjen a sínbe. A ók eltávolítása Emelje meg noman a ók elejét, majd csúsztassa ki a ókot.

• Javasoljuk, hogy a ók eltávolítása előtt vegye ki az ajtórekeszeket. Ezzel elkerülhető az ajtórekeszek sérülése.

• A visszahelyezéshez illessze a ókot a keretsínekbe, majd tolja befelé. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:19Magyar Zsanércsere A zsanérok lecseréléséhez először le kell szerelnie az ajtókat. VIGYÁZAT!

• Az ajtók leszerelésekor legyen nagyon óvatos, mert az ajtók nehezek.

• A zsanércsere megkezdése előtt tegyen a padlóra puha párnázatot, például kartonpapírt, hogy az ajtók ne karcolódjanak meg, amikor leteszi őket.

• Mivel a zsanérokat óvatosan kell kezelni, és legalább két fő szükséges a cseréjükhöz, javasoljuk, hogy hívjon szakembert.

• Ha úgy távolítja el a zsanért, hogy eközben nem tartja az ajtót, az ajtó leeshet, és személyi sérülést okozhat.

• Ügyeljen arra, hogy a tengelyt szilárdan meghúzza a zsanéron.

• Ellenőrizze, hogy a zsanér biztonságosan van-e a szekrényhez rögzítve.

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. FIGYELMEZTETÉS

• A hűtőszekrény megdöntéséhez/lefektetéséhez legalább 2 emberre van szükség.

• Az ajtók felcserélése előtt húzza ki a tápkábelt. Szükséges szerszámok (nem tartozék) Csillagcsavarhúzó Lapos csavarhúzó 10 mm-es dugókulcs Fogó 5 mm-es imbuszkulcs RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:20Magyar A zsanérok cseréje FIGYELMEZTETÉS Vigyázzon, hogy eltávolítása közben nehogy elejtse vagy megkarcolja a hűtő ajtaját.

1. Távolítsa el csillagcsavarhúzó

segítségével a felső burkolatot (A) rögzítő csavarokat.

2. Válassza szét a vezetéket a hűtőszekrény

3. Távolítsa el dugókulcs (10 mm)

segítségével a felső zsanért (B) rögzítő csavarokat.

4. Távolítsa el csillagcsavarhúzó

segítségével a földelés vezetékét (C) rögzítő csavart. RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:20Magyar

5. Távolítsa el a felső zsanért a hűtő

ajtajáról. MEGJEGYZÉS Óvatosan szerelje le a felső zsanért. Az ajtótól jövő vezetékeket a zsanér tengelyén fűzték át.

6. Az eltávolításához húzza óvatosan felfelé

a hűtő ajtaját. Ne fejtsen ki túl nagy erőt az ajtóra. Ellenkező esetben az ajtó leeshet, és személyi sérülést okozhat.

7. Fektesse le az ajtót egy lapos, sík

8. Levételükhöz emelje fel függőlegesen az

egyes ajtószárnyakat. Vigyázzon, hogy eltávolításuk közben nehogy elejtse vagy megkarcolja az ajtókat. Középső zsanér

9. Távolítsa el a csavart a bal és

jobb oldali középső zsanérról egy csillagcsavarhúzóval (+). RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:21Magyar

10. Távolítsa el a 2 imbuszcsavart a bal

és jobb oldali középső zsanérról egy imbuszkulccsal (5 mm-es átmérő).

11. A felső és/vagy a középső zsanér

átcserélését követően az összeszerelést a szétszerelés fordított sorrendjében végezze el. VIGYÁZAT!

• Ellenőrizze, hogy a kábelcsatlakozók megfelelően vannak-e csatlakoztatva.

• Ügyeljen arra, hogy a felső burkolat rögzítésekor ne sértse meg a vezetékeket. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:46:21Srpski Korisnički priručnik za servisiranje
