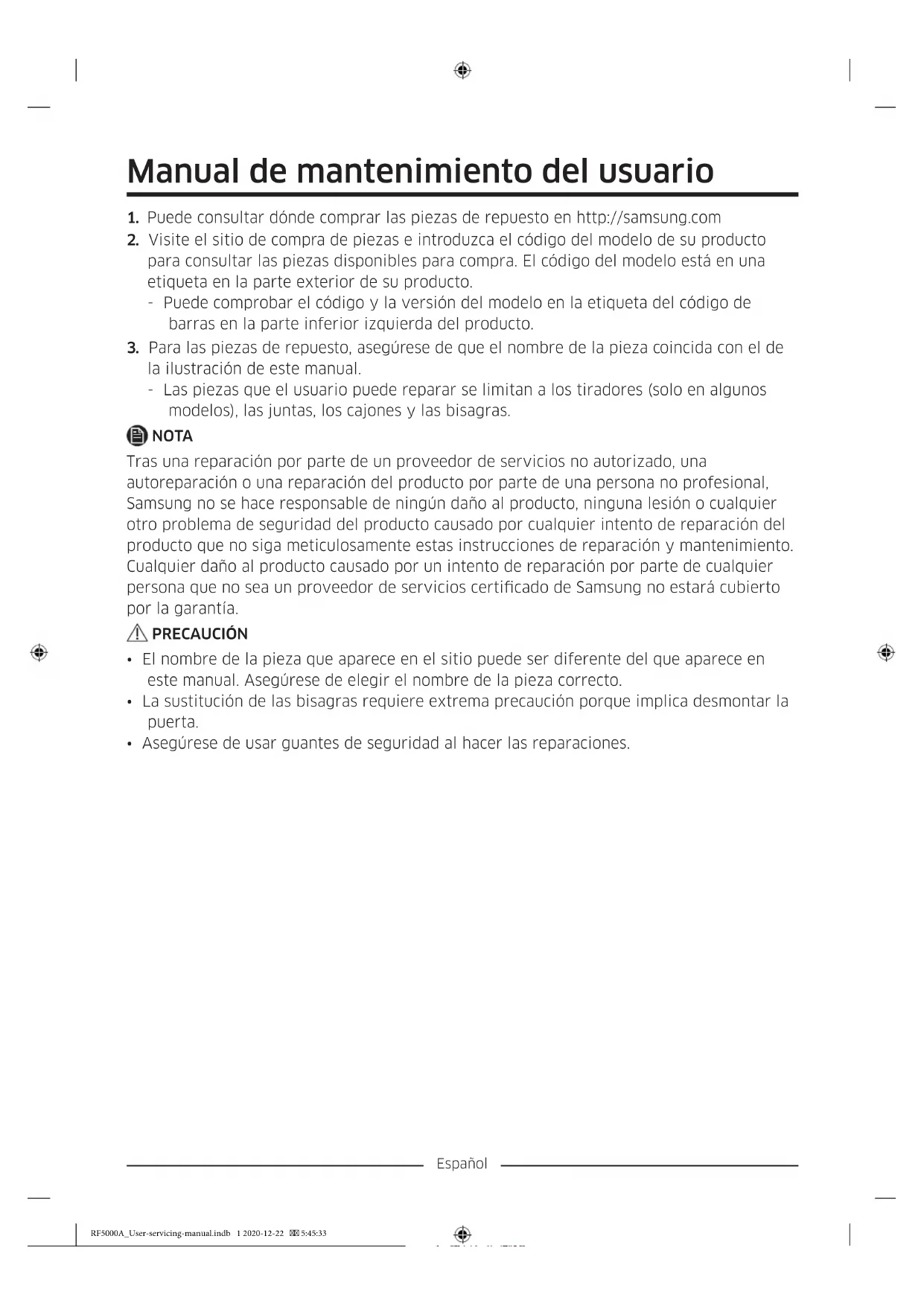

MANUAL DE USUARIO RF44A5202SL SAMSUNG

1. Puede consultar dónde comprar las piezas de repuesto en http://samsung.com

2. Visite el sitio de compra de piezas e introduzca el código del modelo de su producto

para consultar las piezas disponibles para compra. El código del modelo está en una etiqueta en la parte exterior de su producto. - Puede comprobar el código y la versión del modelo en la etiqueta del código de barras en la parte inferior izquierda del producto.

3. Para las piezas de repuesto, asegúrese de que el nombre de la pieza coincida con el de

la ilustración de este manual. - Las piezas que el usuario puede reparar se limitan a los tiradores (solo en algunos modelos), las juntas, los cajones y las bisagras. NOTA Tras una reparación por parte de un proveedor de servicios no autorizado, una autoreparación o una reparación del producto por parte de una persona no profesional, Samsung no se hace responsable de ningún daño al producto, ninguna lesión o cualquier otro problema de seguridad del producto causado por cualquier intento de reparación del producto que no siga meticulosamente estas instrucciones de reparación y mantenimiento. Cualquier daño al producto causado por un intento de reparación por parte de cualquier persona que no sea un proveedor de servicios certicado de Samsung no estará cubierto por la garantía. PRECAUCIÓN

• El nombre de la pieza que aparece en el sitio puede ser diferente del que aparece en este manual. Asegúrese de elegir el nombre de la pieza correcto.

• La sustitución de las bisagras requiere extrema precaución porque implica desmontar la puerta.

• Asegúrese de usar guantes de seguridad al hacer las reparaciones. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:33Español La imagen real y las piezas proporcionadas con el frigoríco pueden variar en función del modelo y del país.

01 Bisagra superior 02 Junta 03 Cajón 04 Bisagra central 05 Etiqueta de código de barras Sustitución del tirador PRECAUCIÓN

• Al sustituir el tirador de la puerta, tenga cuidado de no rayar la parte frontal de la puerta.

• Presione rmemente los tiradores en los soportes. Asegúrese de que no hay holguras entre los soportes y la puerta.

• Apriete bien los tornillos al jar el tirador.

• Compruebe que el tirador está rmemente sujeto antes de usar el producto. Herramientas necesarias (no suministradas) Llave hexagonal (4 mm de diámetro) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:33Español Desmontaje de los tiradores Tirador de la puerta del congelador

2. Gire la llave hexagonal en el sentido

contrario a las agujas del reloj. Desaoje los tornillos.

3. Tire del tirador.

NOTA Gire el conjunto del tirador 90 grados para permitir el acceso a la posición de jación anterior. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:33Español Ref del tirador de la puerta

1. Coloque la llave hexagonal dentro del

oricio del tirador. Gire la llave hexagonal en el sentido contrario a las agujas del reloj. Desaoje los tornillos.

2. Tire del tirador (el otro lado se desmonta

del mismo modo). NOTA Gire el conjunto del tirador 90 grados para permitir el acceso a la posición de jación anterior. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:34Español Montaje de los tiradores Tirador de la puerta del congelador

1. Monte los soportes de los tiradores en los

ojales. NOTA Asegúrese de que el ojal esté montado correctamente y de que los oricios para desmontar el tirador se encuentren en la parte inferior.

1. Monte los soportes de los tiradores en los

ojales. NOTA Asegúrese de que el ojal esté montado correctamente y de que los oricios para desmontar el tirador se encuentren en la parte inferior.

2. Gire la llave hexagonal en el sentido de

las agujas del reloj. Apriete el tirador rmemente. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:45:34Español Sustitución de la junta PRECAUCIÓN Asegúrese de que la junta queda rmemente colocada. De lo contrario, el aire frío del frigoríco puede ltrarse. Retirar la junta

1. Tire de las 4 esquinas de la junta.

2. Tire del centro de la junta.

Sustituir la junta Ponga una junta nueva en la puerta del frigoríco. Asegúrese de que no hay holguras entre la nueva junta y la puerta. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:45:35Español Sustitución del cajón PRECAUCIÓN Compruebe que el cajón queda insertado correctamente en el riel durante el montaje. Retirar el cajón Levante con cuidado la parte frontal del cajón y deslícelo hacia afuera.

• Le aconsejamos extraer los compartimentos de la puerta antes que el cajón. De esta manera se evita que se produzcan daños en los compartimentos de la puerta.

• Para volver a introducirlo, inserte el cajón en los rieles del marco y luego deslícelo hacia adentro. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:35Español Sustitución de la bisagra Para sustituir las bisagras debe quitar primero las puertas. PRECAUCIÓN

• Al retirar las puertas, tenga mucha precaución porque son pesadas.

• Antes de sustituir las bisagras, ponga un elemento blando, como un cartón, en el suelo para evitar arañazos en la puerta cuando la pose.

• Como las bisagras deben manipularse con cuidado y ser sustituidas por dos o más personas, le recomendamos que llame al servicio técnico profesional.

• Si retira la bisagra sin sujetar la puerta, esta puede caer y causar lesiones.

• Asegúrese de que el eje está rmemente sujeto a la bisagra.

• Compruebe que la bisagra está rmemente sujeta a la carcasa.

• Asegúrese de que los conectores del cable están conectados correctamente.

• Cuando retire la cubierta superior tenga cuidado de no dañar los cables. ADVERTENCIA

• Para inclinar o colocar el frigoríco son necesarias como mínimo 2 personas.

• Desenchufe el cable de alimentación antes de invertir las puertas. Herramientas necesarias (no suministradas) Destornillador Phillips Destornillador de punta plana Llave de tubo (10 mm) Alicates Llave Allen (5 mm) RF5000A_User-servicing-manual.indb 9 2020-12-22 5:45:35Español Sustituir las bisagras ADVERTENCIA ¡Tenga cuidado de no dejar caer ni rayar las puertas del frigoríco al desmontarlas!

retirar los tornillos que sujetan la cubierta superior (A).

2. Desconecte los cables situados en la parte

superior del frigoríco.

3. Utilice una llave de tubo (10 mm) para

retirar los tornillos que sujetan la bisagra superior (B).

retirar los tornillos que sujetan el cable de tierra (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:45:36Español

5. Retire la bisagra superior de la puerta.

NOTA Retire la bisagra superior con cuidado. Los cables de la puerta están dispuestos a través del eje de la bisagra.

6. Levante con cuidado la puerta del

frigoríco para retirarla. No aplique una fuerza excesiva sobre la puerta. La puerta podría caer y causar lesiones físicas.

7. Deje la puerta sobre una supercie plana.

8. Levante la puerta en línea recta para

retirarla. Procure no dejar caer ni rayar las puertas al desmontarlas. Bisagra central

9. Retire el tornillo montado en la bisagras

centrales izquierda y derecha con el destornillador Phillips (+). RF5000A_User-servicing-manual.indb 11 2020-12-22 5:45:36Español

10. Retire los 2 pernos de cabeza hexagonal

montados en las bisagras centrales izquierda y derecha con una llave Allen (Ø 5 mm).

11. Vuelva a montar en el orden inverso al

de desmontaje después de sustituir la bisagra superior, o central. PRECAUCIÓN

• Asegúrese de que los conectores del cable están conectados correctamente.
