KÄYTTÖOHJE RF44A5202SL SAMSUNG

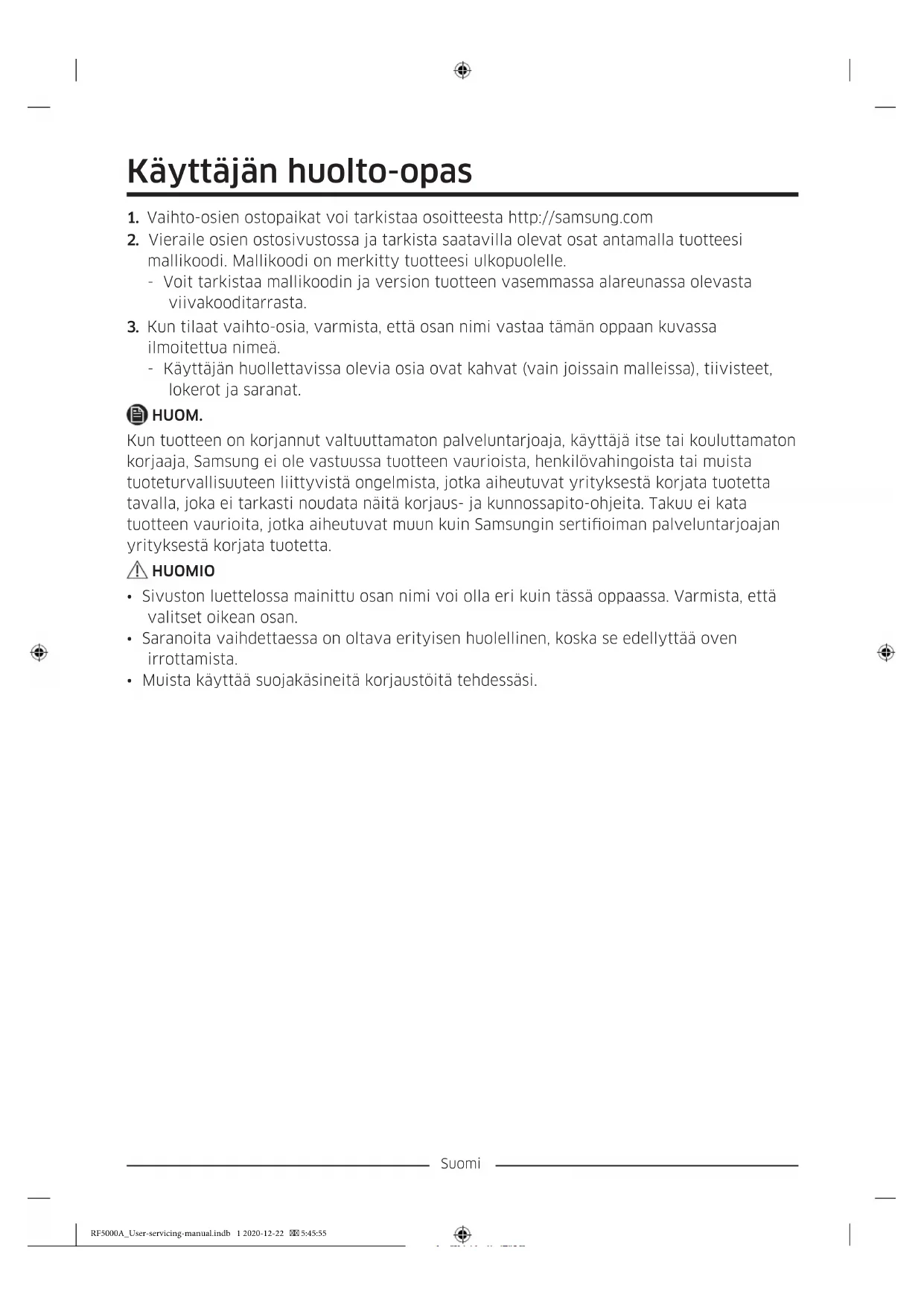

1. Vaihto-osien ostopaikat voi tarkistaa osoitteesta http://samsung.com

2. Vieraile osien ostosivustossa ja tarkista saatavilla olevat osat antamalla tuotteesi

mallikoodi. Mallikoodi on merkitty tuotteesi ulkopuolelle. - Voit tarkistaa mallikoodin ja version tuotteen vasemmassa alareunassa olevasta viivakooditarrasta.

3. Kun tilaat vaihto-osia, varmista, että osan nimi vastaa tämän oppaan kuvassa

ilmoitettua nimeä. - Käyttäjän huollettavissa olevia osia ovat kahvat (vain joissain malleissa), tiivisteet, lokerot ja saranat. HUOM. Kun tuotteen on korjannut valtuuttamaton palveluntarjoaja, käyttäjä itse tai kouluttamaton korjaaja, Samsung ei ole vastuussa tuotteen vaurioista, henkilövahingoista tai muista tuoteturvallisuuteen liittyvistä ongelmista, jotka aiheutuvat yrityksestä korjata tuotetta tavalla, joka ei tarkasti noudata näitä korjaus- ja kunnossapito-ohjeita. Takuu ei kata tuotteen vaurioita, jotka aiheutuvat muun kuin Samsungin sertioiman palveluntarjoajan yrityksestä korjata tuotetta. HUOMIO

• Sivuston luettelossa mainittu osan nimi voi olla eri kuin tässä oppaassa. Varmista, että valitset oikean osan.

• Saranoita vaihdettaessa on oltava erityisen huolellinen, koska se edellyttää oven irrottamista.

• Muista käyttää suojakäsineitä korjaustöitä tehdessäsi. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:55Suomi Jääkaapin mukana toimitetut osat saattavat mallista tai käyttömaasta riippuen olla erilaisia kuin kuvassa.

01 Yläsarana 02 Tiiviste 03 Lokero 04 Keskisarana 05 Viivakooditarra Kahvan vaihto HUOMIO

• Kun vaihdat oven kahvaa, varo naarmuttamasta oven etupuolta.

• Paina kahvat tiiviisti kiinni tukiinsa. Varmista, että tukien ja oven väliin ei jää rakoa.

• Kiristä ruuvit tiukasti, kun kiinnität kahvaa.

• Varmista kahvan tiukkuus, ennen kuin käytät tuotetta. Tarvittavat työkalut (eivät sisälly toimitukseen) 4 mm:n kuusiokoloavain RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:56Suomi Kahvojen irrottaminen Pakastimen ovenkahva

1. Laita kuusiokoloavain kahvan alareikään.

2. Käännä kuusiokoloavainta vastapäivään

Voidaan ruuvit irrottaa.

HUOM. Käännä kahvaa 90 astetta, jotta pääset käsiksi alakiinnityskohtaan. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:56Suomi Jääkaapin ovenkahva

1. Laita kuusiokoloavain kahvan alareikään.

Käännä kuusiokoloavainta vastapäivään Jätä työvara ruuvien irrottamiseen.

2. Vedä kahvasta (Irrota toinen puoli samalla

tavalla). HUOM. Käännä kahvaa 90 astetta, jotta pääset käsiksi alakiinnityskohtaan. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:56Suomi Kahvojen asentaminen Pakastimen ovenkahva

1. Kiinnitä kahvan tuet läpivientisaranaan.

HUOM. Varmista, että läpivientisarana on asianmukaisesti kiinnitetty ja että reiät kahvan irrottamiseksi ovat alhaalla.

1. Kiinnitä kahvan tuet läpivientisaranaan.

HUOM. Varmista, että läpivientisarana on asianmukaisesti kiinnitetty ja että reiät kahvan irrottamiseksi ovat alhaalla.

2. Käännä kuusiokoloavainta myötäpäivään.

Kiristä kahva tiukasti. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:45:57Suomi Tiivisteen vaihto HUOMIO Kiinnitä tiiviste tiukasti. Muuten jääkaapin kylmä ilma voi vuotaa. Tiivisteen irrottaminen

1. Vedä 4 tiivistenurkkaa.

2. Vedä tiivisteen keskeltä.

Tiivisteen asettaminen paikalleen Kiinnitä uusi tiiviste jääkaapin oveen. Varmista, että uuden tiivisteen ja oven väliin ei jää rakoa. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:45:57Suomi Lokeron vaihto HUOMIO Aseta lokero huolellisesti kiskoille kokoamisen aikana. Lokeron poistaminen Nosta lokeron etuosaa varovasti ja liu'uta se ulos.

• On suositeltavaa poistaa ovilokerot ennen lokeron poistamista. Tämän on tarkoitus estää ovilokeroiden vaurioituminen.

• Aseta lokero takaisin paikalleen kohdistamalla se kehyksen kiskoihin ja liu’uttamalla sitä sitten sisäänpäin. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:57Suomi Saranan vaihto Ovet on irrotettava ennen saranoiden vaihtamista. HUOMIO

• Ole erityisen varovainen irrottaessasi ovia, koska ne ovat painavia.

• Ennen kuin aloitat saranoiden vaihdon, aseta lattialle pahvi tai muu pehmeä alusta, joka suojaa ovea naarmuilta, kun se lasketaan lattialle.

• Saranoita on käsiteltävä varovasti ja niiden vaihtoon tarvitaan ainakin kaksi henkeä, joten suosittelemme kutsumaan työhön koulutetun huoltopalvelun.

• Jos et kannattele ovea saranaa irrottaessasi, ovi saattaa pudota ja aiheuttaa vammoja.

• Varmista, että tappi on kiristetty saranaan tiukasti.

• Tarkista, että sarana on tiukasti kiinni kaapissa.

• Varmista, että johtoliittimet on liitetty oikein.

• Varo vaurioittamasta johtoja, kun kiinnität yläsuojusta. VAROITUS

• Jääkaapin kallistaminen/asettaminen vaatii vähintään 2 henkilöä.

• Irrota virtajohto ennen kätisyyden vaihtamista. Tarvittavat työkalut (eivät sisälly toimitukseen) Ristipääruuvimeisseli Litteäpäinen ruuvimeisseli 10 mm:n hylsyavain Pihdit 5 mm:n kuusiokoloavain RF5000A_User-servicing-manual.indb 9 2020-12-22 5:45:58Suomi Saranoiden asettaminen paikalleen VAROITUS Varo, etteivät ovet pääse putoamaan ja naarmuuntumaan irrottamisen aikana!

1. Irrota yläsuojuksen (A) kiinnitysruuvit

ristipääruuvimeisselillä.

2. Katkaise jääkaapin yläosassa oleva

3. Irrota yläsaranan (B) kiinnitysruuvit

4. Irrota maadoitusjohdon (C) kiinnitysruuvi

ristipääruuvimeisselillä. RF5000A_User-servicing-manual.indb 10 2020-12-22 5:45:59Suomi

5. Irrota yläsarana ovesta.

HUOM. Irrota yläsarana varovasti. Oven johdot kulkevat saranan tapin läpi.

6. Irrota jääkaapin ovi vetämällä sitä

varovasti ylöspäin. Älä käytä oveen liikaa voimaa. Ovi voi pudota ja aiheuttaa henkilövahinkoja.

7. Laske ovi tasaiselle alustalle.

8. Irrota ovi nostamalla sitä suoraan

ylöspäin. Varo, etteivät ovet pääse putoamaan ja naarmuuntumaan irrottamisen aikana. Keskisarana

9. Avaa vasemman ja oikean oven

keskisaranoihin kiinnitetty ruuvi ristipääruuvimeisselillä (+). RF5000A_User-servicing-manual.indb 11 2020-12-22 5:45:59Suomi

10. Irrota vasemman ja oikean oven

keskisaranoihin kiinnitetyt 2 kuusiokantaruuvia kuusiokoloavaimella (halkaisija 5 mm).

11. Kun olet vaihtanut ylä-, keski- ja/tai

alasaranan, kokoa osat päinvastaisessa järjestyksessä. HUOMIO

• Varmista, että johtoliittimet on liitetty oikein.
