KASUTUSJUHEND RF44A5202SL SAMSUNG

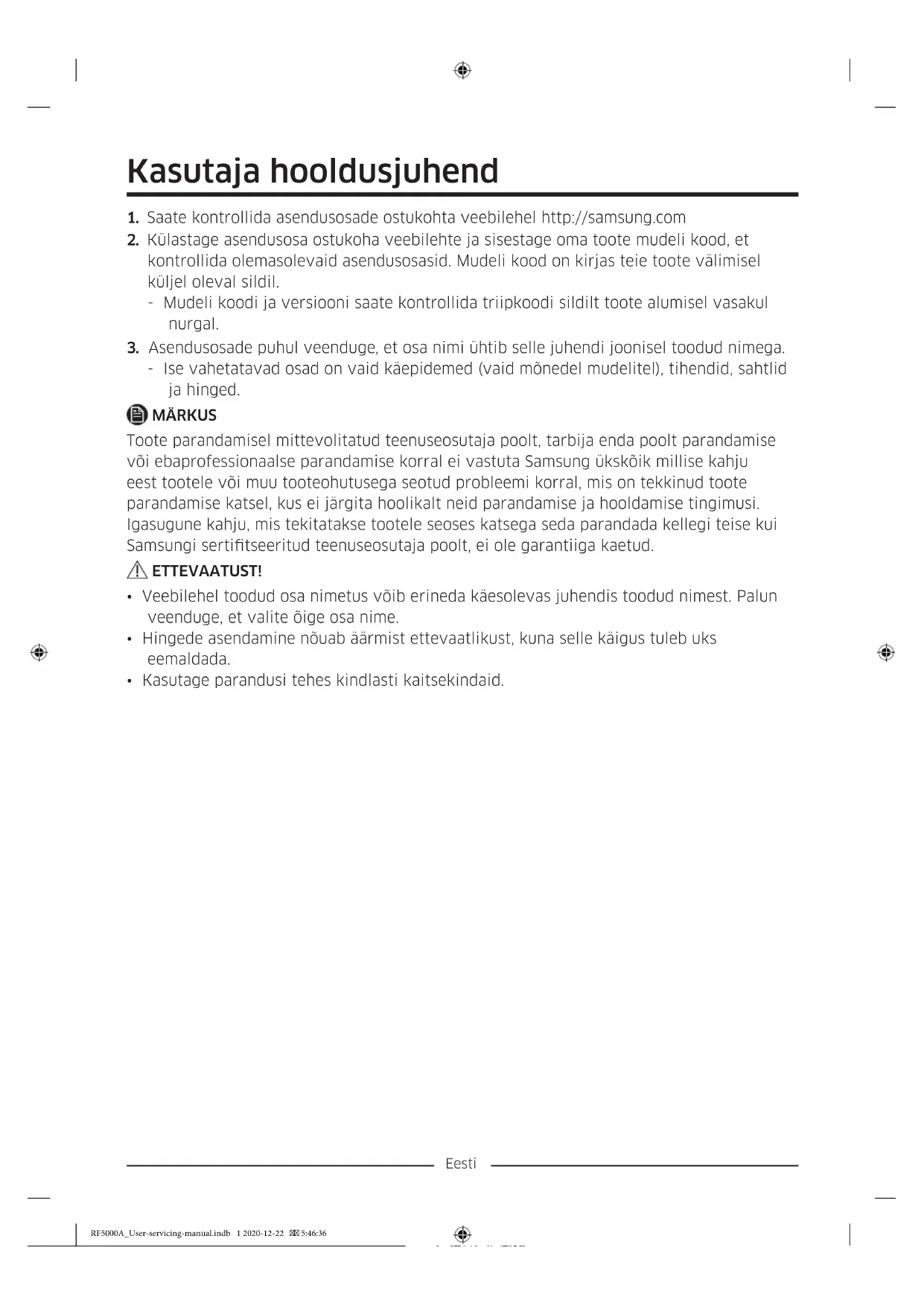

1. Saate kontrollida asendusosade ostukohta veebilehel http://samsung.com

2. Külastage asendusosa ostukoha veebilehte ja sisestage oma toote mudeli kood, et

kontrollida olemasolevaid asendusosasid. Mudeli kood on kirjas teie toote välimisel küljel oleval sildil. - Mudeli koodi ja versiooni saate kontrollida triipkoodi sildilt toote alumisel vasakul nurgal.

3. Asendusosade puhul veenduge, et osa nimi ühtib selle juhendi joonisel toodud nimega.

- Ise vahetatavad osad on vaid käepidemed (vaid mõnedel mudelitel), tihendid, sahtlid ja hinged. MÄRKUS Toote parandamisel mittevolitatud teenuseosutaja poolt, tarbija enda poolt parandamise või ebaprofessionaalse parandamise korral ei vastuta Samsung ükskõik millise kahju eest tootele või muu tooteohutusega seotud probleemi korral, mis on tekkinud toote parandamise katsel, kus ei järgita hoolikalt neid parandamise ja hooldamise tingimusi. Igasugune kahju, mis tekitatakse tootele seoses katsega seda parandada kellegi teise kui Samsungi sertitseeritud teenuseosutaja poolt, ei ole garantiiga kaetud. ETTEVAATUST!

• Veebilehel toodud osa nimetus võib erineda käesolevas juhendis toodud nimest. Palun veenduge, et valite õige osa nime.

• Hingede asendamine nõuab äärmist ettevaatlikust, kuna selle käigus tuleb uks eemaldada.

• Kasutage parandusi tehes kindlasti kaitsekindaid. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:36Eesti Külmiku tegelik välimus ja elementide nimekiri võivad erineda sõltuvalt mudelist ja riigist.

01 Ülemine hing 02 Tihend 03 Sahtel 04 Keskmine hing 05 Triipkoodi silt Käepideme asendamine ETTEVAATUST!

• Ukse käepidet vahetades olge hoolas, et ukse esiosa mitte kriimustada.

• Suruge käepidemed tugevalt kinnituste külge. Veenduge, et tugede ja ukse vahel ei oleks vahet.

• Käepidet kinnitades keerake kruvid tugevalt kinni.

• Enne toote kasutamist kontrollige, et käepide oleks tugevalt kinni. Vajalikud tööriistad (pole kaasas) Kuuskantvõti (4 mm diameetriga) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:37Eesti Käepidemete eemaldamine Sügavkülmiku uksekäepide

1. Pange kuuskantvõti käepideme alumisse

2. Pöörake kuuskantvõtit vastupäeva. See

3. Tõmmake käepidet.

MÄRKUS Pöörake käepidet 90 kraadi, et pääseda ligi alumisele kinnituspositsioonile. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:37Eesti Külmiku uksekäepide

1. Pange kuuskantvõti käepideme alumisse

auku. Pöörake kuuskantvõtit vastupäeva. See lõdvendab kruvisid.

2. Tõmmake käepidet (võtke teine pool

samamoodi lahti). MÄRKUS Pöörake käepidet 90 kraadi, et pääseda ligi alumisele kinnituspositsioonile. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:37Eesti Käepidemete kinnitamine Sügavkülmiku uksekäepide

1. Kinnitage käepidemete toed kaitsekraele.

MÄRKUS Veenduge, et kaitsekrae oleks korralikult paigaldatud ja käepideme lahtivõtmiseks on augud all.

2. Tõmmake käepidet.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:37Eesti Külmiku uksekäepide

1. Kinnitage käepidemete toed kaitsekraele.

MÄRKUS Veenduge, et kaitsekrae oleks korralikult paigaldatud ja käepideme lahtivõtmiseks on augud all.

2. Pöörake kuuskantvõtit päripäeva. Hoidke

käepidet tugevalt paigal. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:38Eesti Tihendi asendamine ETTEVAATUST! Veenduge, et paigaldate tihendi tugevalt. Vastasel juhul võib külm õhk külmikust välja tulla. Tihendi eemaldamiseks

Tihendi asendamiseks Paigaldage külmiku uksele uus tihend. Veenduge, et uue tihendi ja ukse vahel ei oleks vahet. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:38Eesti Sahtli asendamine ETTEVAATUST! Kontrollige, et sahtel oleks paigaldamisel õigesti siinidele paigutatud. Sahtli eemaldamiseks Tõstke sahtli esiotsa veidi ja libistage see välja.

• Soovitame enne sahtli eemaldamist eemaldada uksesahtlid. See aitab vältida uksesahtlite kahjustamist.

• Tagasipanekuks sisestage sahtel raami siinidesse ja seejärel lükake sisse. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:38Eesti Hinge asendamine Hingede asendamiseks tuleb esmalt uks eemaldada. ETTEVAATUST!

• Olge uksi eemaldades äärmiselt ettevaatlik, kuna uksed on rasked.

• Enne hingede asendamist asetage põrandale pehme alus (näiteks papp), et vältida ukse kriimustamist selle maha asetamisel.

• Kuna hingedega tuleb hoolikalt ümber käia ning nende vahetamiseks on vaja kaht või enamat inimest, soovitame kasutada professionaalset tehnilist teenust.

• Kui te hinge eemaldamisel uksest kinni ei hoia, võib see alla kukkuda ja vigastusi tekitada.

• Veenduge, et võll oleks hingel tugevalt kinni.

• Kontrollige, et hing oleks kapi külge tugevalt kinnitatud.

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.

• Olge ettevaatlik, et te ülemise katte kinnitamise ajal juhtmeid ei kahjustaks. HOIATUS!

• Külmiku kallutamiseks/paigaldamiseks on vaja vähemalt kaht inimest.

• Enne uksepoolte vahetamist eemaldage toitejuhe vooluvõrgust. Vajalikud tööriistad (pole kaasas) Ristpeakruvikeeraja Lamepeakruvikeeraja Padrunvõti 10 mm Tangid Kuuskantvõti 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:39Eesti Hingede asendamiseks HOIATUS! Olge ettevaatlik, et te külmiku ukse eemaldamisel seda ei kukutaks ega kriimustaks!

et eemaldada ülemise kaane (A) kinnituskruvid.

2. Ühendage juhtmed külmkapi ülaosas

3. Eemaldage padrunvõtmega (10 mm)

ülemise hinge (B) kinnituskruvid.

5. Eemaldage ülemine hing ukselt.

MÄRKUS Ettevaatlikult eemaldage ülemised hinged. Uksest tulevad juhtmed on paigutatud läbi hingevõlli.

6. Eemaldamiseks tõmmake õrnalt külmiku

uks üles. Ärge rakendage uksele liigset jõudu. Uks võib kukkuda ja kehavigastusi põhjustada.

7. Asetage uks tasasele pinnale.

8. Eemaldamiseks tõstke ust otse üles. Olge

ettevaatlik, et te uste eemaldamisel neid ei kukutaks ega kriimustaks. Keskmine hing

10. Eemaldage kuuskantvõtmega (Ø 5 mm)

kaks kuuskantpolti, mis on kinnitatud keskmiste hingede vasakule ja paremale poole.

11. Pärast ülemise ja/või keskmise hinge

asendamist paigaldage need uuesti lahtivõtmisele vastupidises järjekorras. ETTEVAATUST!

• Veenduge, et juhtmeühendused oleks õigesti ühendatud.
