BRUGSANVISNING RF44A5202SL SAMSUNG

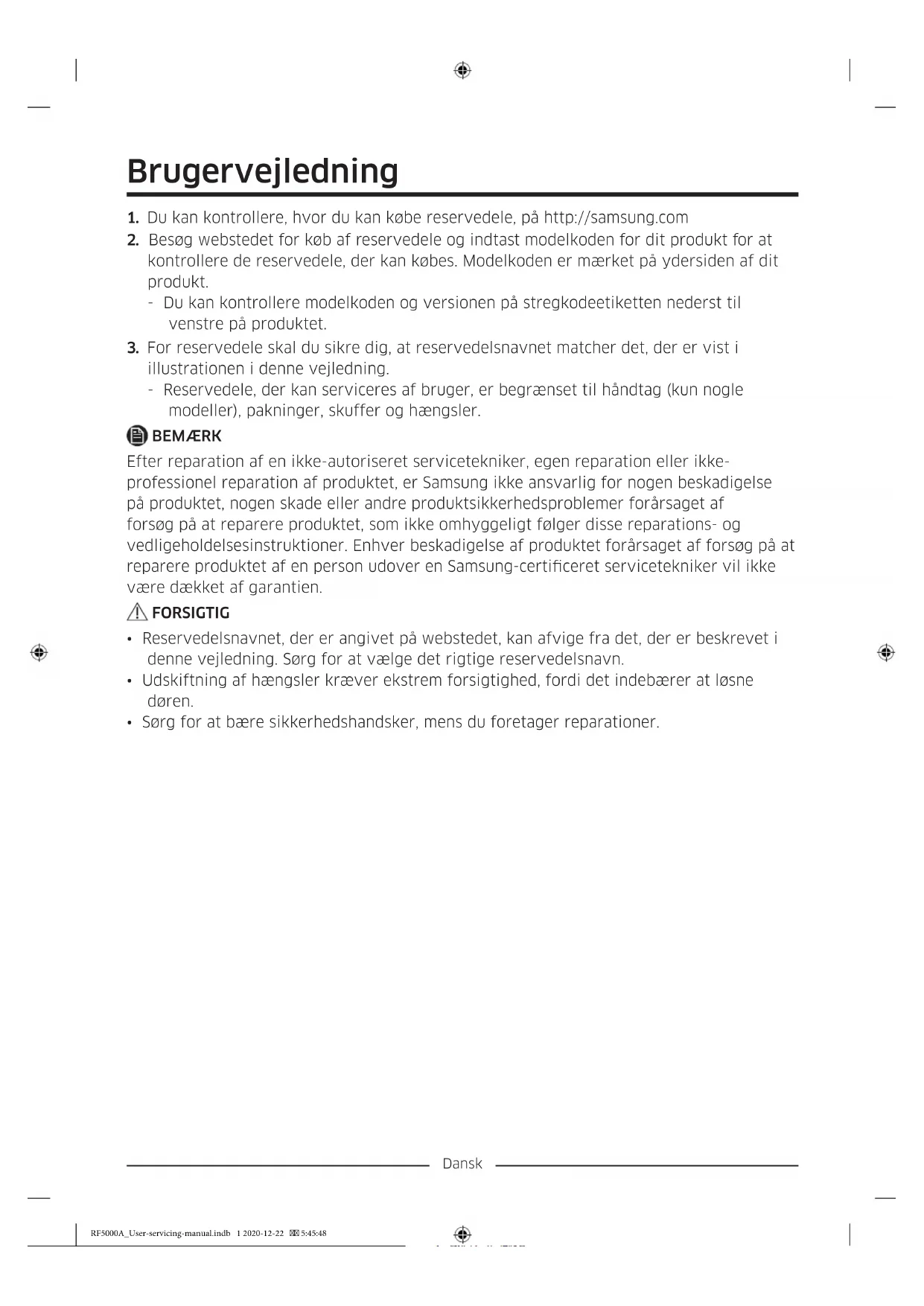

1. Du kan kontrollere, hvor du kan købe reservedele, på http://samsung.com

2. Besøg webstedet for køb af reservedele og indtast modelkoden for dit produkt for at

kontrollere de reservedele, der kan købes. Modelkoden er mærket på ydersiden af dit produkt. - Du kan kontrollere modelkoden og versionen på stregkodeetiketten nederst til venstre på produktet.

3. For reservedele skal du sikre dig, at reservedelsnavnet matcher det, der er vist i

illustrationen i denne vejledning. - Reservedele, der kan serviceres af bruger, er begrænset til håndtag (kun nogle modeller), pakninger, skuffer og hængsler. BEMÆRK Efter reparation af en ikke-autoriseret servicetekniker, egen reparation eller ikke- professionel reparation af produktet, er Samsung ikke ansvarlig for nogen beskadigelse på produktet, nogen skade eller andre produktsikkerhedsproblemer forårsaget af forsøg på at reparere produktet, som ikke omhyggeligt følger disse reparations- og vedligeholdelsesinstruktioner. Enhver beskadigelse af produktet forårsaget af forsøg på at reparere produktet af en person udover en Samsung-certiceret servicetekniker vil ikke være dækket af garantien. FORSIGTIG

• Reservedelsnavnet, der er angivet på webstedet, kan afvige fra det, der er beskrevet i denne vejledning. Sørg for at vælge det rigtige reservedelsnavn.

• Udskiftning af hængsler kræver ekstrem forsigtighed, fordi det indebærer at løsne døren.

• Sørg for at bære sikkerhedshandsker, mens du foretager reparationer. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:45:48Dansk Det faktiske billede og køleskabets medfølgende dele afviger muligvis afhængigt af model og land.

01 Øverste hængsel 02 Pakning 03 Skuffe 04 Midterste hængsel 05 Stregkodeetiket Udskiftning af håndtag FORSIGTIG

• Når du udskifter dørhåndtaget, skal du passe på ikke at ridse fronten på døren.

• Pres på håndtagene ved fødderne. Sørg for, at der ikke er noget mellemrum mellem fødderne og døren.

• Skru skruerne godt fast, når du fastgør håndtaget.

• Kontrollér, at håndtaget sidder godt fast, før du bruger produktet. Krævede værktøjer (medfølger ikke) Unbrakonøgle (4 mm diameter) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:45:48Dansk Sådan afmonteres håndtagene Fryserhåndtag

1. Sæt unbrakonøglen ind i det nederste hul

2. Drej unbrakonøglen mod uret Giv plads

til at løsne skruer.

3. Træk i håndtaget.

BEMÆRK Drej håndtagssamlingen 90 grader, så der er adgang til det nederste monteringspunkt. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:45:49Dansk Se håndtag

1. Sæt unbrakonøglen ind i det nederste hul

i håndtaget. Drej unbrakonøglen mod uret Giv plads til at løsne skruer.

2. Træk i håndtaget (den anden side

afmonteres på samme måde). BEMÆRK Drej håndtagssamlingen 90 grader, så der er adgang til det nederste monteringspunkt. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:45:49Dansk Sådan fastgøres håndtagene Fryserhåndtag

1. Fastgør håndtagets støtter på bøsningen.

BEMÆRK Sørg for, at bøsningen er korrekt monteret, og at hullerne til afmontering af håndtag er placeret i bunden.

2. Træk i håndtaget.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:45:49Dansk Se håndtag

1. Fastgør håndtagets støtter på bøsningen.

BEMÆRK Sørg for, at bøsningen er korrekt monteret, og at hullerne til afmontering af håndtag er placeret i bunden.

2. Drej unbrakonøglen med uret. For at

holde godt fast i håndtaget. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:45:50Dansk Udskiftning af pakning FORSIGTIG Sørg for at fastgøre pakningen ordentligt. Ellers kan kold luft fra køleskabet lække. Sådan ernes pakningen

1. Træk i pakningens 4 hjørner.

2. Træk i midten af pakningen.

Sådan udskiftes pakningen Fastgør en ny pakning til køleskabsdøren. Sørg for, at der ikke er noget mellemrum mellem den nye pakning og døren. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:45:50Dansk Udskiftning af skuffe FORSIGTIG Kontrollér, at skuffen er indsat korrekt i skinnen under samlingen. Sådan ernes skuffen Løft forsigtigt forsiden af skuffen op, og træk den ud.

• Vi anbefaler at erne dørhylderne, før skuffen tages ud. Dette har til formål at forebygge skader på dørhylder.

• Sæt hylden i igen ved at indsætte skuffen i skinnerne og skubbe ind. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:45:50Dansk Udskiftning af hængsel For at udskifte hængslerne skal du først erne dørene. FORSIGTIG

• Når du erner dørene, skal du være meget forsigtig, da dørene er tunge.

• Før du udskifter hængslerne, skal du lægge en blød underlag såsom pap på gulvet for at forhindre ridser på døren, når du sætter dørene ned.

• Da hængslerne skal håndteres forsigtigt og udskiftes af to eller ere personer, anbefaler vi dig at ringe efter professionel teknisk service.

• Hvis du erner hængslet uden at holde døren, kan døren falde ned og forårsage skader.

• Sørg for, at akslen er strammet ordentligt på hængslet.

• Kontrollér, at hængslet er ordentligt fastgjort til kabinettet.

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. ADVARSEL

• At vippe/lægge køleskabet ned kræver mindst to personer.

• Tag strømstikket ud af køleskabet, før du vender dørene. Krævede værktøjer (medfølger ikke) Phillips-skruetrækker Skruetrækker med ad kærv Topnøgle 10 mm Fladtang Unbrakonøgle 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:45:51Dansk Sådan udskiftes hængslerne ADVARSEL Pas på ikke at tabe og ridse køleskabsdøren, når du erner døren!

1. Brug en stjerneskruetrækker til at erne

skruerne, der fastholder topdækslet (A).

2. Frakobl ledningerne på toppen af

skruerne, der fastholder det øverste hængsel (B).

4. Brug en stjerneskruetrækker til at erne

skruen, der fastholder jordledningen (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:45:51Dansk

5. Fjern det øverste hængsel fra døren.

BEMÆRK Fjern det øverste hængsel forsigtigt. Ledningerne fra døren er ledt gennem hængselakslen.

6. Træk forsigtigt op i køleskabsdøren

for at erne den. Brug ikke unødige kræfter. Døren kan falde af og forårsage personkvæstelser.

7. Læg døren på en ad overade.

8. Løft døren lige op for at erne den. Pas

på ikke at tabe og ridse dørene, når du erner dem. Midterste hængsel

9. Brug en Philips-skruetrækker (+) til at

erne skruen, der er monteret på de midterste hængsler til venstre og højre. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:45:51Dansk

10. Brug en unbrakonøgle (5 mm) til at erne

de 2 sekskantede bolte, der er monteret på de midterste hængsler til venstre og højre.

11. Genmontér i den modsatte rækkefølge

for afmontering efter udskiftning af det øverste og/eller midterste hængsel. FORSIGTIG

• Sørg for, at ledningsstikkene er korrekt tilsluttede.

• Pas på ikke at beskadige ledningerne under fastgørelsen af topdækslet. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:45:52Norsk Brukerhåndbok
