MANUAL DE UTILIZARE RF44A5202SL SAMSUNG

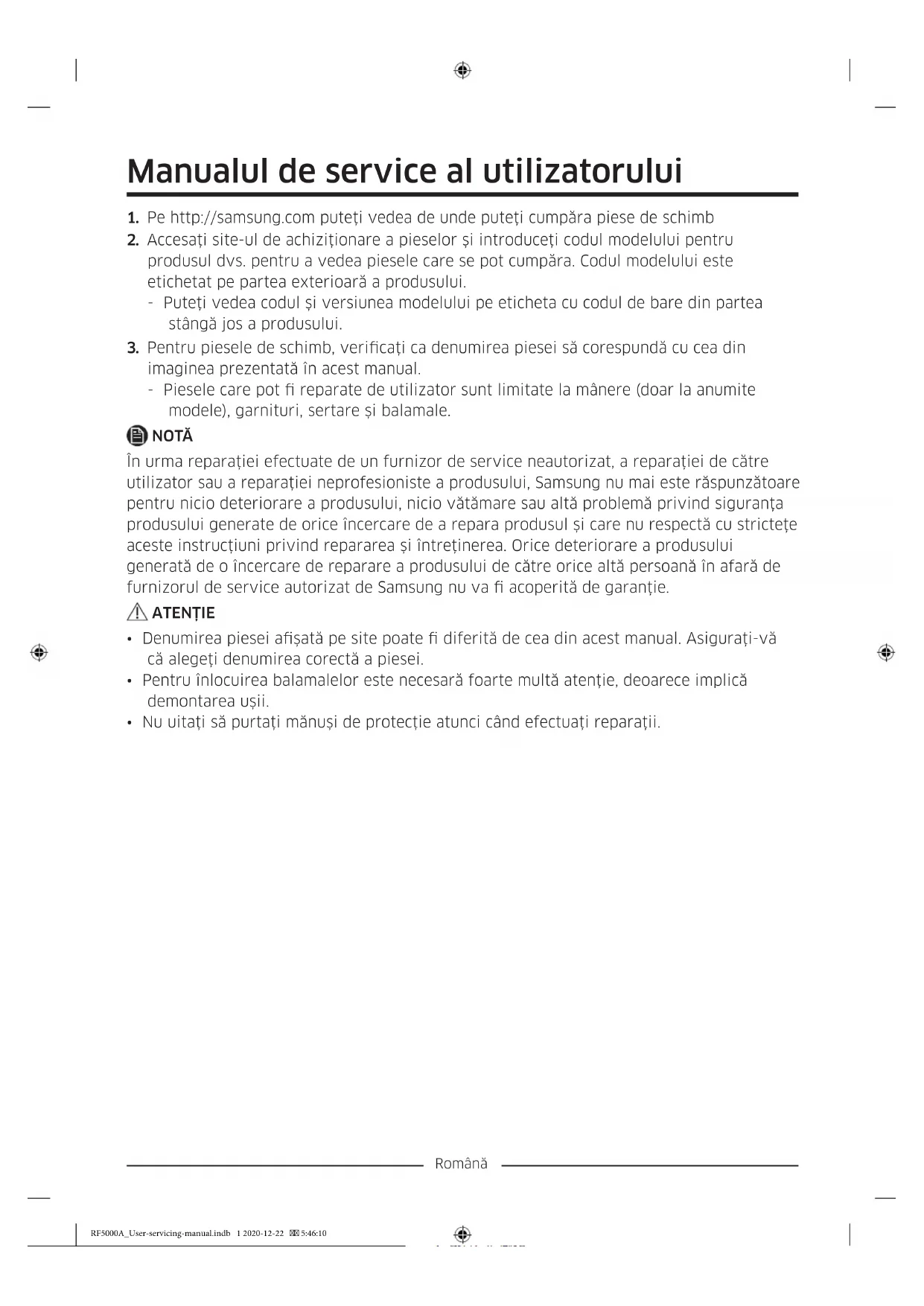

1. Pe http://samsung.com puteţi vedea de unde puteţi cumpăra piese de schimb

2. Accesaţi site-ul de achiziţionare a pieselor şi introduceţi codul modelului pentru

produsul dvs. pentru a vedea piesele care se pot cumpăra. Codul modelului este etichetat pe partea exterioară a produsului. - Puteţi vedea codul şi versiunea modelului pe eticheta cu codul de bare din partea stângă jos a produsului.

3. Pentru piesele de schimb, vericaţi ca denumirea piesei să corespundă cu cea din

imaginea prezentată în acest manual. - Piesele care pot reparate de utilizator sunt limitate la mânere (doar la anumite modele), garnituri, sertare şi balamale. NOTĂ În urma reparaţiei efectuate de un furnizor de service neautorizat, a reparaţiei de către utilizator sau a reparaţiei neprofesioniste a produsului, Samsung nu mai este răspunzătoare pentru nicio deteriorare a produsului, nicio vătămare sau altă problemă privind siguranţa produsului generate de orice încercare de a repara produsul şi care nu respectă cu stricteţe aceste instrucţiuni privind repararea şi întreţinerea. Orice deteriorare a produsului generată de o încercare de reparare a produsului de către orice altă persoană în afară de furnizorul de service autorizat de Samsung nu va acoperită de garanţie. ATENŢIE

• Denumirea piesei aşată pe site poate diferită de cea din acest manual. Asiguraţi-vă că alegeţi denumirea corectă a piesei.

• Pentru înlocuirea balamalelor este necesară foarte multă atenţie, deoarece implică demontarea uşii.

• Nu uitaţi să purtaţi mănuşi de protecţie atunci când efectuaţi reparaţii. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:10Română Imaginea efectivă şi piesele furnizate ale frigiderului pot diferi, în funcţie de model şi de ţară.

01 Balama superioară 02 Garnitură 03 Sertar 04 Balama mijlocie 05 Etichetă cu codul de bare Înlocuirea mânerului ATENŢIE

• Atunci când înlocuiţi mânerul uşii, ţi atenţi să nu zgâriaţi partea frontală a uşii.

• Apăsaţi ferm mânerele în suporturi. Asiguraţi-vă că nu există spaţiu între suporturi şi uşă.

• Strângeţi bine şuruburile atunci când prindeţi mânerul.

• Vericaţi mânerul să e bine prins înainte de a utiliza produsul. Unelte necesare (nefurnizate) Cheie imbus (diametru 4 mm) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:10Română Pentru a demonta mânerele Mâner ușă congelator

1. Introduceţi cheia hexagonală în oriciul

inferior al mânerului.

2. Rotiţi cheia hexagonală în sensul invers

acelor de ceasornic. Permiteţi slăbirea şuruburilor.

NOTĂ Rotiţi ansamblul mânerului cu 90 de grade pentru a permite accesul la poziţia de xare inferioară. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:11Română Vezi mâner ușă

1. Introduceţi cheia hexagonală în oriciul

inferior al mânerului. Rotiţi cheia hexagonală în sensul invers acelor de ceasornic. Permiteţi slăbirea şuruburilor.

2. Trageţi mânerul (demontaţi cealaltă parte

în acelaşi mod). NOTĂ Rotiţi ansamblul mânerului cu 90 de grade pentru a permite accesul la poziţia de xare inferioară. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:11Română Pentru a ataşa mânerele Mâner ușă congelator

1. Ataşaţi suporturile mânerelor pe manşon.

NOTĂ Asiguraţi-vă că manşonul este montat corect şi că oriciile pentru demontarea mânerului sunt în partea inferioară.

1. Ataşaţi suporturile mânerelor pe manşon.

NOTĂ Asiguraţi-vă că manşonul este montat corect şi că oriciile pentru demontarea mânerului sunt în partea inferioară.

2. Rotiţi cheia hexagonală în sensul acelor

de ceasornic. Pentru susţinerea fermă a mânerului. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:11Română Înlocuirea garniturii ATENŢIE Asiguraţi-vă că xaţi bine garnitura. În mod contrar, se poate pierde aerul rece din frigider. Pentru a scoate garnitura

1. Trageţi de cele 4 colţuri ale garniturii.

2. Trageţi de centrul garniturii.

Pentru a înlocui garnitura Prindeţi o garnitură nouă la uşa frigiderului. Asiguraţi-vă că nu există spaţiu între garnitura nouă şi uşă. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:12Română Înlocuirea sertarului ATENŢIE Vericaţi sertarul să e introdus corect în şină în timpul asamblării. Pentru a scoate sertarul Ridicaţi uşor de partea din faţă a sertarului şi trageţi.

• Vă recomandăm să scoateţi recipientele de uşă înainte de a scoate sertarul. Motivul este pentru a împiedica deteriorarea recipientelor de uşă.

• Pentru reintroducere, introduceţi sertarul în şinele cadrului şi apoi glisaţi spre interior. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:12Română Înlocuirea balamalei Pentru a înlocui balamalele, trebuie mai întâi să scoateţi uşile. ATENŢIE

• Când scoateţi uşile, ţi foarte atenţi, deoarece uşile sunt grele.

• Înainte de a înlocui balamalele, puneţi un covoraş moale sau un carton pe podea pentru a împiedica zgârierea uşii atunci când aşezaţi uşile pe jos.

• Deoarece balamalele trebuie manevrate cu grijă şi înlocuite de două sau mai multe persoane, vă recomandăm să apelaţi la un service tehnic profesionist.

• Dacă scoateţi balamaua fără a ţine uşa, aceasta poate să cadă şi să cauzeze vătămare corporală.

• Asiguraţi-vă că axul este bine strâns pe balama.

• Vericaţi ca balamaua să e bine prinsă pe cadru.

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. AVERTIZARE

• Înclinarea/aşezarea frigiderului necesită minimum 2 persoane.

• Deconectaţi cablul de alimentare înainte de a inversa uşile. Unelte necesare (nefurnizate) Şurubelniţă Phillips Şurubelniţă cu cap plat Cheie tubulară de 10 mm Patent Cheie Allen de 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:13Română Pentru a înlocui balamalele AVERTIZARE Aveţi grijă să nu scăpaţi şi să zgâriaţi uşa frigiderului în timp ce scoateţi uşa frigiderului!

1. Folosiţi o şurubelniţă Phillips pentru a

scoate şuruburile care xează capacul superior (A).

3. Folosiţi o cheie tubulară (10 mm) pentru

a scoate şuruburile care xează balamaua superioară (B).

4. Folosiţi o şurubelniţă Phillips pentru

a scoate şurubul care xează rul de împământare (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:13Română

5. Scoateţi balamaua superioară de la uşă.

NOTĂ Îndepărtaţi cu atenţie balamaua superioară. Firele de la uşă sunt trecute prin axul balamalei.

6. Trageţi uşa frigiderului uşor în sus pentru

a o scoate. Nu exercitaţi forţă excesivă asupra uşii. Uşa poate cădea, provocând vătămarea zică.

7. Aşezaţi uşa pe o suprafaţă plană.

8. Ridicaţi uşa drept în sus pentru a o

scoate. Aveţi grijă să nu scăpaţi şi să zgâriaţi uşile în timp ce le scoateţi. Balama mijlocie

9. Scoateţi şurubul ataşat de balamalele din

stânga şi mijloc cu o şurubelniţă Phillips

10. Scoateţi cele 2 şuruburi cu cap hexagonal

ataşate la balamalele din mijloc stânga şi dreapta cu ajutorul unei chei cu cap hexagonal (Ø 5 mm).

11. Reasamblaţi în ordine inversă

dezasamblării după ce înlocuiţi balamaua superioară şi/sau mijlocie. ATENŢIE

• Asiguraţi-vă că sunt conectaţi corect conectorii cu r.

• Aveţi grijă să nu deterioraţi rele când xaţi capacul superior. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:46:14Български Сервизно ръководство за потребителя
