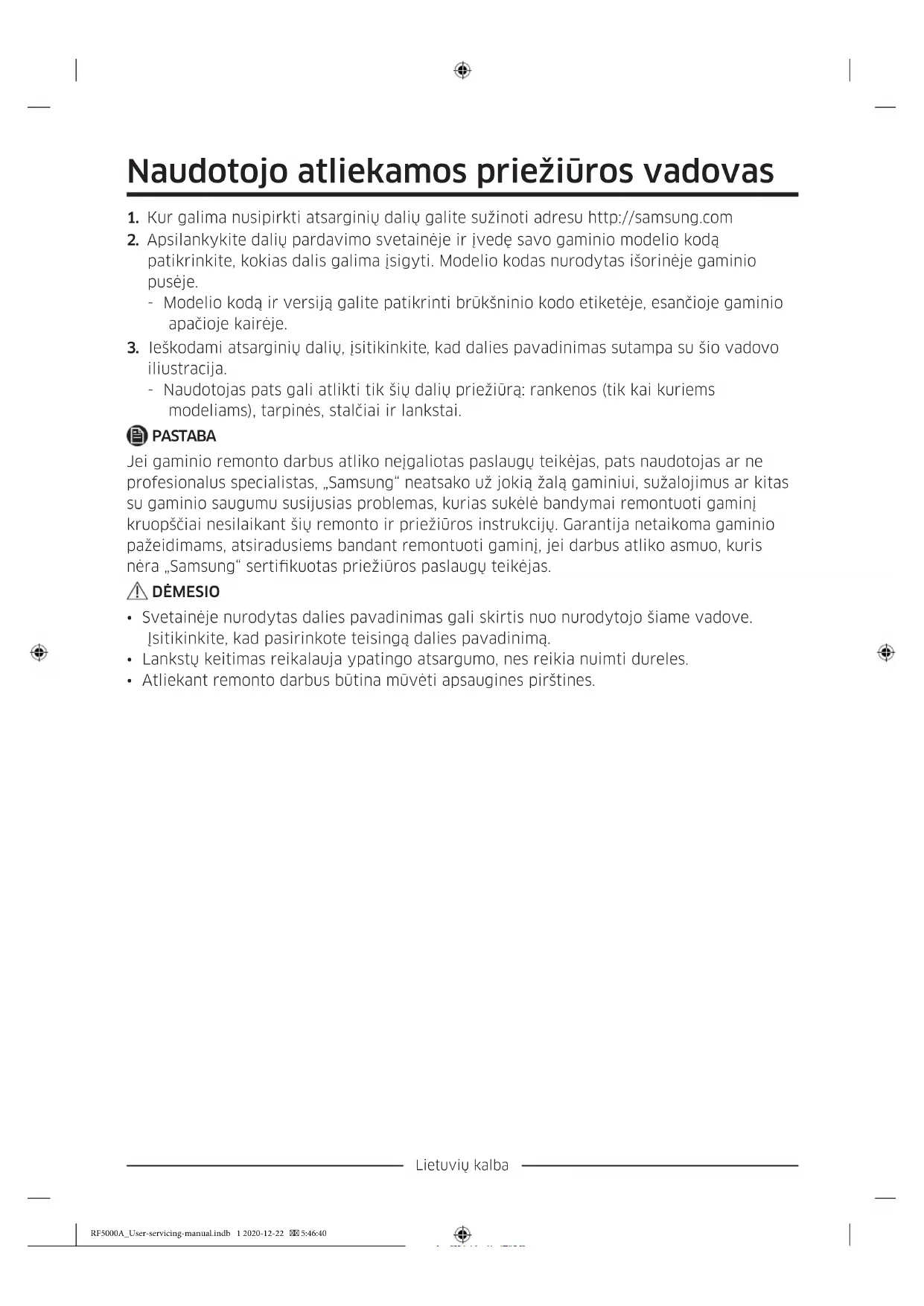

NAUDOJIMO INSTRUKCIJA RF44A5202SL SAMSUNG

1. Kur galima nusipirkti atsarginių dalių galite sužinoti adresu http://samsung.com

2. Apsilankykite dalių pardavimo svetainėje ir įvedę savo gaminio modelio kodą

patikrinkite, kokias dalis galima įsigyti. Modelio kodas nurodytas išorinėje gaminio pusėje. - Modelio kodą ir versiją galite patikrinti brūkšninio kodo etiketėje, esančioje gaminio apačioje kairėje.

3. Ieškodami atsarginių dalių, įsitikinkite, kad dalies pavadinimas sutampa su šio vadovo

iliustracija. - Naudotojas pats gali atlikti tik šių dalių priežiūrą: rankenos (tik kai kuriems modeliams), tarpinės, stalčiai ir lankstai. PASTABA Jei gaminio remonto darbus atliko neįgaliotas paslaugų teikėjas, pats naudotojas ar ne profesionalus specialistas, „Samsung“ neatsako už jokią žalą gaminiui, sužalojimus ar kitas su gaminio saugumu susijusias problemas, kurias sukėlė bandymai remontuoti gaminį kruopščiai nesilaikant šių remonto ir priežiūros instrukcijų. Garantija netaikoma gaminio pažeidimams, atsiradusiems bandant remontuoti gaminį, jei darbus atliko asmuo, kuris nėra „Samsung“ sertikuotas priežiūros paslaugų teikėjas. DĖMESIO

• Svetainėje nurodytas dalies pavadinimas gali skirtis nuo nurodytojo šiame vadove. Įsitikinkite, kad pasirinkote teisingą dalies pavadinimą.

• Lankstų keitimas reikalauja ypatingo atsargumo, nes reikia nuimti dureles.

• Atliekant remonto darbus būtina mūvėti apsaugines pirštines. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:40Lietuvių kalba Tikras vaizdas ir tiekiamos dalys gali skirtis priklausomai nuo modelio ir šalies.

01 Viršutinis lankstas 02 Tarpinė 03 Stalčius 04 Vidurinis lankstas 05 Brūkšninio kodo etiketė Rankenos keitimas DĖMESIO

• Keisdami durelių rankeną, būkite atsargūs, kad nesubraižytumėte durelių fasadinės pusės.

• Tvirtai prispauskite rankenėles prie atramų. Įsitikinkite, kad tarp laikiklių ir durelių neliko tarpo.

• Tvirtindami rankeną gerai priveržkite varžtus.

• Prieš naudodami gaminį patikrinkite, ar rankena laikosi tvirtai. Reikalingi įrankiai (nepateikiami) Šešiakampis veržliaraktis (4 mm skersmens) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:40Lietuvių kalba Kaip nuimti rankenas? Šaldiklio durelių rankenėlė

1. Įstatykite šešiakampį veržliaraktį į

apatinę rankenėlės angą.

2. Pasukite šešiakampį veržliaraktį prieš

laikrodžio rodyklę. Leidžiama atsukti varžtus.

3. Patraukite rankenėlę.

PASTABA Pasukite rankenėlės mazgą 90 laipsnių kampu, kad galėtumėte pasiekti apatinę tvirtinimo padėtį. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:41Lietuvių kalba Šaldytuvo durelių rankenėlė

1. Įstatykite šešiakampį veržliaraktį į

apatinę rankenėlės angą. Pasukite šešiakampį veržliaraktį prieš laikrodžio rodyklę. Leidžiama atsukti varžtus.

2. Patraukite rankenėlę (kita pusė ardoma

tokiu pačiu būdu). PASTABA Pasukite rankenėlės mazgą 90 laipsnių kampu, kad galėtumėte pasiekti apatinę tvirtinimo padėtį. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:41Lietuvių kalba Kaip pritvirtinti rankenėles? Šaldiklio durelių rankenėlė

1. Pritvirtinkite rankenos laikiklius ant

įvorės. PASTABA Įsitikinkite, kad įvorė yra tinkamai pritvirtinta, o angos rankenai išardyti yra apačioje.

2. Patraukite rankenėlę.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:41Lietuvių kalba Šaldytuvo durelių rankenėlė

1. Pritvirtinkite rankenos laikiklius ant

įvorės. PASTABA Įsitikinkite, kad įvorė yra tinkamai pritvirtinta, o angos rankenai išardyti yra apačioje.

2. Pasukite šešiakampį veržliaraktį pagal

laikrodžio rodyklę. Įsitikinkite, kad rankena laikosi tvirtai. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:42Lietuvių kalba Tarpinės keitimas DĖMESIO Įsitikinkite, kad gerai pritvirtinote tarpinę. Priešingu atveju gali atsirasti nuotėkis iš šaldytuvo. Kaip nuimti tarpinę

1. Patraukite 4 tarpinės kampus.

2. Patraukite centrinę tarpinės dalį.

Kaip uždėti tarpinę Pritvirtinkite naują tarpinę prie šaldytuvo durelių. Įsitikinkite, kad tarp naujos tarpinės ir durelių neliko tarpo. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:42Lietuvių kalba Stalčiaus pakeitimas DĖMESIO Įstatydami patikrinkite ar stalčius gerai įkištas į bėgelį. Kaip išimti stalčių Atsargiai pakelkite priekinę stalčiaus pusę ir ištraukite.

• Prieš išimant stalčių, patartina išimti durelių dėžutes. Taip durelių dėžutės bus apsaugotos nuo apgadinimo.

• Norėdami įstatyti jį atgal, padėkite stalčių ant rėmo bėgelių ir įstumkite į vidų. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:42Lietuvių kalba Lanksto keitimas Norėdami pakeisti lankstus visų pirma turite nuimti dureles. DĖMESIO

• Nuimdami dureles, būkite itin atsargūs, nes durelės yra sunkios.

• Prieš keisdami lankstus, ant grindų padėkite suminkštinantį paklotą, pavyzdžiui, kartoną, kad durelės nebūtų subraižytos jas padėjus.

• Kadangi su lankstais reikia dirbti atsargiai ir juos keičiant turi dalyvauti du ar daugiau asmenų, rekomenduojame kreiptis į profesionalią techninę tarnybą.

• Jei išimdami lankstą nelaikysite durelių, jos gali nukristi ir jus sužeisti.

• Įsitikinkite, kad ašis tvirtai laikosi lankste.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. ĮSPĖJIMAS

• Šaldytuvą kreipti / guldyti turi mažiausiai 2 žmonės.

• Prieš pakeisdami durelių atidarymo kryptį, atjunkite maitinimo laidą. Reikalingi įrankiai (nepateikiami) Kryžminio atsuktuvo Plokščiasis atsuktuvas Lizdinis veržliaraktis 10 mm Replės Šešiabriaunis veržliaraktis 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:43Lietuvių kalba Kaip pakeisti lankstus ĮSPĖJIMAS Būkite atsargūs, kad nuimdami šaldytuvo dureles jų nenumestumėte ir nesubraižytumėte!

1. Kryžminiu atsuktuvu išsukite viršutinį

dangtį (A) laikančius varžtus.

2. Atjunkite šaldytuvo viršuje esančius

3. Naudodami lizdinį veržliaraktį (10 mm)

išsukite varžtus, laikančius viršutinį lankstą (B).

4. Kryžminiu atsuktuvu išsukite įžeminimo

laidą (C) laikantį varžtą. RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:43Lietuvių kalba

5. Nuimkite viršutinį lankstą nuo durelių.

PASTABA Atsargiai nuimkite viršutinį lankstą. Durų laidai yra prakišti pro lankstų veleną.

6. Švelniai kilstelėkite šaldytuvo dureles,

kad jas išimtumėte. Nespauskite durelių per stipriai. Durelės gali nukristi ir ziškai sužaloti.

7. Paguldykite dureles ant plokščio

8. Pakeldami dureles tiesiai į viršų

jas išimkite. Būkite atsargūs, kad nuimdami dureles jų nenumestumėte ir nesubraižytumėte. Vidurinis lankstas

9. Kryžminiu atsuktuvu (+) atsukite varžtą,

pritvirtintą prie kairiųjų ir dešiniųjų vidurinių lankstų. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:43Lietuvių kalba

10. Šešiabriauniu veržliarakčiu (Ø 5 mm)

atsukite du šešiakampius varžtus, pritvirtintus prie kairiųjų ir dešiniųjų vidurinių lankstų.

11. Pakeitus viršutinį ir (arba) vidurinį

lankstą, surinkite atlikdami išėmimo veiksmus priešinga eilės tvarka. DĖMESIO

• Įsitikinkite, kad laido jungtys prijungtos tinkamai.

• Saugokitės, kad tvirtindami viršutinį dangtį nepažeistumėte laidų. RF5000A_User-servicing-manual.indb 12 2020-12-22 5:46:44Latviešu Lietotāja apkopes rokasgrāmata
