NÁVOD NA OBSLUHU RF44A5202SL SAMSUNG

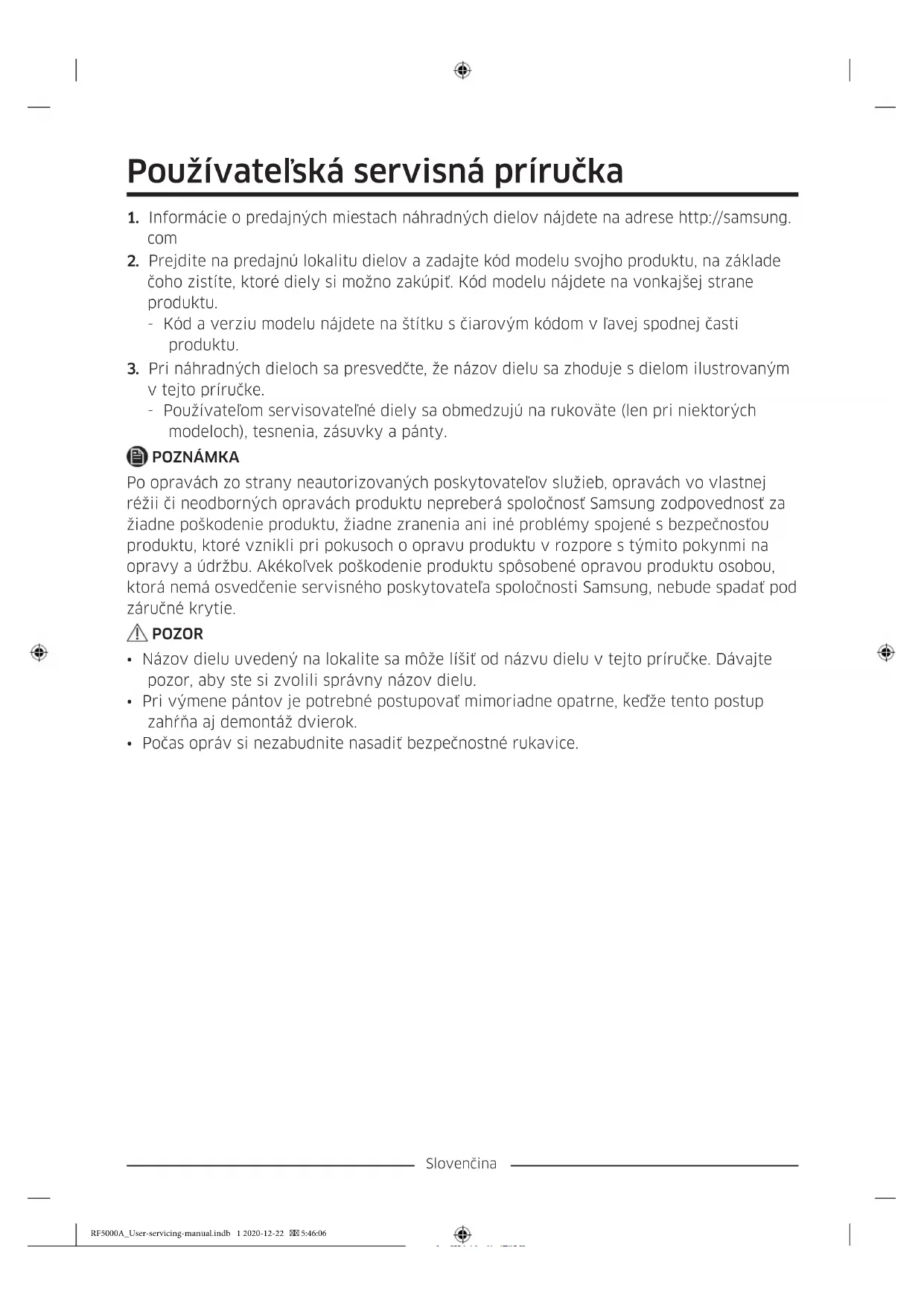

1. Informácie o predajných miestach náhradných dielov nájdete na adrese http://samsung.

čoho zistíte, ktoré diely si možno zakúpiť. Kód modelu nájdete na vonkajšej strane produktu. - Kód a verziu modelu nájdete na štítku s čiarovým kódom v ľavej spodnej časti produktu.

3. Pri náhradných dieloch sa presvedčte, že názov dielu sa zhoduje s dielom ilustrovaným

v tejto príručke. - Používateľom servisovateľné diely sa obmedzujú na rukoväte (len pri niektorých modeloch), tesnenia, zásuvky a pánty. POZNÁMKA Po opravách zo strany neautorizovaných poskytovateľov služieb, opravách vo vlastnej réžii či neodborných opravách produktu nepreberá spoločnosť Samsung zodpovednosť za žiadne poškodenie produktu, žiadne zranenia ani iné problémy spojené s bezpečnosťou produktu, ktoré vznikli pri pokusoch o opravu produktu v rozpore s týmito pokynmi na opravy a údržbu. Akékoľvek poškodenie produktu spôsobené opravou produktu osobou, ktorá nemá osvedčenie servisného poskytovateľa spoločnosti Samsung, nebude spadať pod záručné krytie. POZOR

• Názov dielu uvedený na lokalite sa môže líšiť od názvu dielu v tejto príručke. Dávajte pozor, aby ste si zvolili správny názov dielu.

• Pri výmene pántov je potrebné postupovať mimoriadne opatrne, keďže tento postup zahŕňa aj demontáž dvierok.

• Počas opráv si nezabudnite nasadiť bezpečnostné rukavice. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:06Slovenčina Skutočný vzhľad a uvedené diely chladničky sa môžu líšiť v závislosti od modelu a krajiny.

01 Horný pánt 02 Tesnenie 03 Zásuvka 04 Stredný pánt 05 Štítok s čiarovým kódom Výmena rukoväte POZOR

• Pri výmene rúčok na dvierkach dbajte na to, aby ste nepoškrabali prednú stranu dvierok.

• Pevne zatlačte rúčky na držiaky. Dbajte na to, aby medzi držiakmi a dverami nezostal žiadny priestor.

• Pri upevňovaní rúčok skrutky silno utiahnite.

• Pred použitím sa presvedčte, že sú rúčky dôsledne upevnené. Potrebné nástroje (nedodávajú sa) Imbusový kľúč (priemer 4 mm) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:07Slovenčina Demontáž rúčok Rúčka dverí mrazničky

1. Umiestnite šesťhranný kľúč do spodného

2. Otáčajte šesťhranným kľúčom proti

smeru hodinových ručičiek. Tolerancia na uvoľnenie skrutiek.

3. Potiahnite rúčku.

POZNÁMKA Otočte zostavu rúčky o 90 stupňov, aby ste získali prístup do spodnej upevňovacej polohy. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:07Slovenčina Rúčka dverí chladničky

1. Umiestnite šesťhranný kľúč do spodného

otvoru rúčky. Otáčajte šesťhranným kľúčom proti smeru hodinových ručičiek. Tolerancia na uvoľnenie skrutiek.

2. Potiahnite rúčku (druhá strana sa

demontuje rovnako). POZNÁMKA Otočte zostavu rúčky o 90 stupňov, aby ste získali prístup do spodnej upevňovacej polohy. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:07Slovenčina Upevnenie rúčok Rúčka dverí mrazničky

1. Upevnite držiaky rúčok na priechodku.

POZNÁMKA Uistite sa, že je priechodka správne namontovaná a otvory na demontáž rúčky sú v spodnej časti.

1. Upevnite držiaky rúčok na priechodku.

POZNÁMKA Uistite sa, že je priechodka správne namontovaná a otvory na demontáž rúčky sú v spodnej časti.

2. Otáčajte šesťhranným kľúčom v smere

hodinových ručičiek. Na pevné držanie rúčky. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:08Slovenčina Výmena tesnenia POZOR Dbajte na to, aby bolo tesnenie dôsledne upevnené. V opačnom prípade môže z chladničky unikať studený vzduch. Demontáž tesnenia

Osadenie tesnenia K dvierkam chladničky upevnite nové tesnenie. Dbajte na to, aby medzi novými tesneniami a dverami nezostal žiadny priestor. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:08Slovenčina Výmena zásuvky POZOR Počas montáže dbajte na to, aby bola zásuvka správne vložená do koľajničky. Demontáž zásuvky Opatrne uchopte prednú stranu zásuvky a vytiahnite ju.

• Pred demontážou zásuvky vám odporúčame odstrániť dverové priehradky. Predídete tým ich poškodeniu.

• Pri opätovnom vložení vložte zásuvku do koľajničiek a zasuňte ju smerom dnu. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:08Slovenčina Výmena pántu Pred výmenou pántu je najprv potrebné demontovať dvierka. POZOR

• Pri demontáži dvierok postupujte mimoriadne opatrne, pretože majú vysokú hmotnosť.

• Pred výmenou pántov položte na podlahu mäkkú podložku (napríklad kartón), čím predídete poškrabaniu po zložení dvierok.

• Keďže je s pántmi potrebné narábať opatrne a na ich výmenu sú potrebné dve alebo viaceré osoby, odporúčame vám tento úkon zveriť do rúk odborným technikom.

• Ak pánt demontujete bez podržania dvierok, môže sa stať, že spadnú a spôsobia vám zranenie.

• Ubezpečte sa, že sú káblové konektory správne pripojené.

• Pri upevňovaní horného krytu dbajte na to, aby ste nepoškodili vodiče. VÝSTRAHA

• Pri náklone/pokladaní chladničky je potrebná využiť silu minimálne 2 ľudí.

• Pred zmenou smeru otáčania dvierok odpojte napájací kábel. Potrebné nástroje (nedodávajú sa) Krížový skrutkovač Plochý skrutkovač 10 mm nástrčkový kľúč Kliešte 5 mm imbusový kľúč RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:09Slovenčina Opätovné osadenie pántov VÝSTRAHA Počas demontáže dvierok chladničky dávajte pozor, aby vám nespadli a nepoškrabali sa!

pridržiavajú horný kryt (A), použite krížový skrutkovač.

pridržiavajú horný pánt (B), použite nástrčkový kľúč (10 mm).

pridržiavajú kábel uzemnenia (C), použite krížový skrutkovač. RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:09Slovenčina

5. Demontujte horný pánt z dvierok.

POZNÁMKA Horný pánt skladajte opatrne. Káble z dvierok sú vložené vo valčeku pántu.

6. Dvierka zložíte ich jemným nadvihnutím

nahor. Na dvierka nevyvíjajte nadmernú silu. Mohli by spadnúť a spôsobiť fyzické zranenie.

nahor. Dávajte pozor, aby vám dvierka pri demontáži nespadli a nepoškriabali sa. Stredný pánt

9. Pomocou krížového skrutkovača (+)

odskrutkujte skrutku upevnenú k ľavému a pravému strednému pántu. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:10Slovenčina

10. Pomocou imbusového kľúča s priemerom

5 mm odskrutkujte 2 šesťhranné skrutky upevnené k ľavému a pravému strednému pántu.

11. Opätovná montáž po výmene horného

a/alebo stredného pántu spočíva v opačnom poradí krokov demontáže. POZOR

• Ubezpečte sa, že sú káblové konektory správne pripojené.
