LIETOŠANAS INSTRUKCIJA RF44A5202SL SAMSUNG

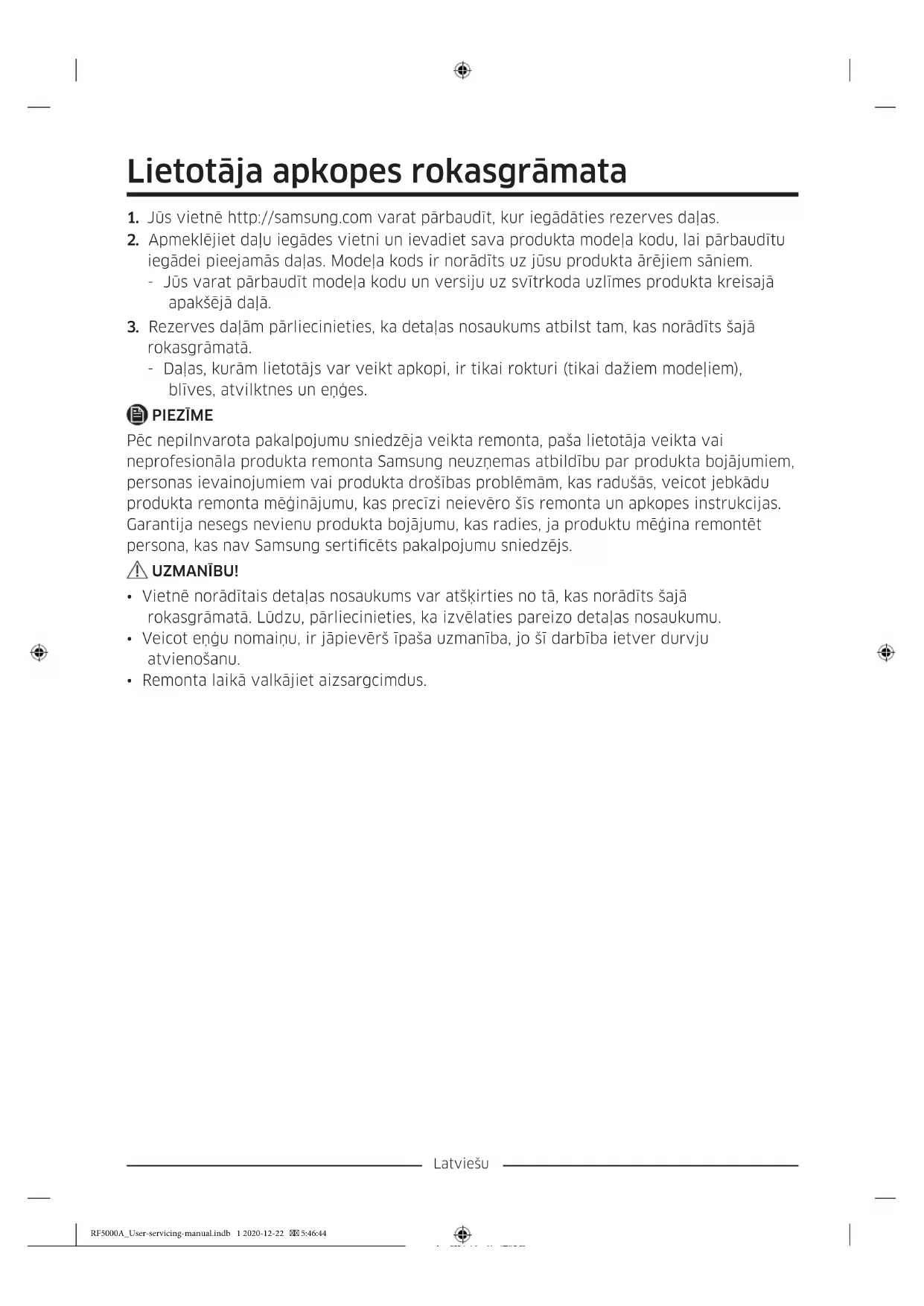

1. Jūs vietnē http://samsung.com varat pārbaudīt, kur iegādāties rezerves daļas.

2. Apmeklējiet daļu iegādes vietni un ievadiet sava produkta modeļa kodu, lai pārbaudītu

iegādei pieejamās daļas. Modeļa kods ir norādīts uz jūsu produkta ārējiem sāniem. - Jūs varat pārbaudīt modeļa kodu un versiju uz svītrkoda uzlīmes produkta kreisajā apakšējā daļā.

3. Rezerves daļām pārliecinieties, ka detaļas nosaukums atbilst tam, kas norādīts šajā

rokasgrāmatā. - Daļas, kurām lietotājs var veikt apkopi, ir tikai rokturi (tikai dažiem modeļiem), blīves, atvilktnes un eņģes. PIEZĪME Pēc nepilnvarota pakalpojumu sniedzēja veikta remonta, paša lietotāja veikta vai neprofesionāla produkta remonta Samsung neuzņemas atbildību par produkta bojājumiem, personas ievainojumiem vai produkta drošības problēmām, kas radušās, veicot jebkādu produkta remonta mēģinājumu, kas precīzi neievēro šīs remonta un apkopes instrukcijas. Garantija nesegs nevienu produkta bojājumu, kas radies, ja produktu mēģina remontēt persona, kas nav Samsung serticēts pakalpojumu sniedzējs. UZMANĪBU!

• Vietnē norādītais detaļas nosaukums var atšķirties no tā, kas norādīts šajā rokasgrāmatā. Lūdzu, pārliecinieties, ka izvēlaties pareizo detaļas nosaukumu.

• Veicot eņģu nomaiņu, ir jāpievērš īpaša uzmanība, jo šī darbība ietver durvju atvienošanu.

• Remonta laikā valkājiet aizsargcimdus. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:44Latviešu Atkarībā no modeļa un valsts ledusskapja faktiskais attēls un daļas var atšķirties.

01 Augšējā eņģe 02 Blīve 03 Atvilktne 04 Vidējā eņģe 05 Svītrkoda uzlīme Roktura nomaiņa UZMANĪBU!

• Nomainot durvju rokturi, pārliecinieties, ka nesaskrāpējat durvju priekšpusi.

• Cieši uzspiediet uz rokturu vadotnēm. Raugieties, lai starp rokturu vadotnēm un durvīm nav spraugu.

• Pievienojot rokturi, cieši pievelciet skrūves.

• Pirms produkta izmantošanas pārbaudiet, vai rokturis ir stingri pievienots. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Seškanšu uzgriežņu atslēga (ar 4 mm diametru) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:44Latviešu Lai noņemtu rokturus Saldētavas durvju rokturis

1. Ievietojiet seškanšu uzgriežņu atslēgu

roktura apakšējā caurumā.

2. Pagrieziet seškanšu uzgriežņu atslēgu

pretēji pulksteņrādītāju kustības virzienam. Pieļaujamā skrūvju atskrūvēšana.

3. Pavelciet rokturi.

PIEZĪME Pagrieziet roktura bloku par 90 grādiem, lai atļautu piekļuvi apakšējai ksēšanas pozīcijai. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:44Latviešu Ledusskapja durvju rokturis

1. Ievietojiet seškanšu uzgriežņu atslēgu

roktura apakšējā caurumā. Pagrieziet seškanšu uzgriežņu atslēgu pretēji pulksteņrādītāju kustības virzienam. Pieļaujamā skrūvju atskrūvēšana.

2. Pavelciet rokturi (otra puse ir izjaucama

tādā pašā veidā). PIEZĪME Pagrieziet roktura bloku par 90 grādiem, lai atļautu piekļuvi apakšējai ksēšanas pozīcijai. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:45Latviešu Lai pievienotu rokturus Saldētavas durvju rokturis

1. Pievienojiet roktura vadotnes pie cilpas.

PIEZĪME Pārliecinieties, ka cilpa ir pareizi uzstādīta un roktura izjaukšanas caurumi atrodas apakšdaļā.

PIEZĪME Pārliecinieties, ka cilpa ir pareizi uzstādīta un roktura izjaukšanas caurumi atrodas apakšdaļā.

2. Pagrieziet seškanšu uzgriežņu atslēgu

pulksteņrādītāju kustības virzienā. Cieši turiet rokturi. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:45Latviešu Blīves nomaiņa UZMANĪBU! Pārliecinieties, ka cieši pievienojat blīvi. Pretējā gadījumā var noplūst aukstais gaiss no ledusskapja. Lai noņemtu blīvi

1. Pavelciet 4 blīves stūrus.

2. Pavelciet blīves centru.

Lai nomainītu blīvi Pievienojiet jaunu blīvi pie ledusskapja durvīm. Raugieties, lai starp jauno blīvi un durvīm nav spraugu. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:46Latviešu Atvilktnes nomaiņa UZMANĪBU! Pārliecinieties, vai atvilktne montāžas laikā ir pareizi ievietota sliedē. Lai izņemtu atvilktni Uzmanīgi paceliet atvilktnes priekšējo daļu un izvelciet to.

• Mēs iesakām pirms atvilktnes izņemšanas noņemt durvju plauktus. Tas jādara, lai izvairītos no durvju plauktu bojājumiem.

• Lai ievietotu atpakaļ, novietojiet atvilktni uz vadotnēm un iebīdiet uz iekšu. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:46Latviešu Eņģes nomaiņa Lai nomainītu eņģes, jums vispirms ir jāizņem durvis. UZMANĪBU!

• Uzmanīgi izņemiet durvis, jo tās ir smagas.

• Pirms eņģu nomaiņas uz grīdas nolieciet mīkstu paliktni, piemēram, kartonu, lai novērstu skrāpējumus uz durvīm, novietojot tās uz grīdas.

• Tā kā ar eņģēm ir jādarbojas uzmanīgi un nomaiņa jāveic diviem vai vairāk cilvēkiem, mēs iesakām izsaukt profesionālu tehnisko atbalstu.

• Ja eņģes atvienošanas laikā durvis netiek turētas, tās var nokrist un radīt ievainojumus.

• Pārliecinieties, ka vārpsta uz eņģes ir cieši pievilkta.

• Pārbaudiet, vai eņģe ir cieši pievienota pie korpusa.

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.

• Raugieties nesabojāt vadus, ksējot augšējo pārsegu.

• Ledusskapja sasvēršanai/nolikšanai nepieciešami vismaz 2 cilvēki.

• Atvienojiet barošanas vadu pirms durvju apgriešanas otrādi. Nepieciešamie instrumenti (nav iekļauti komplektācijā) Phillips skrūvgriezis Plakanais skrūvgriezis Muciņu tipa uzgriežņu atslēga, 10 mm Knaibles Seškanšu uzgriežņu atslēga, 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:46Latviešu Lai nomainītu eņģes

Raugieties nenomest un nesaskrāpēt ledusskapja durvis, noņemot tās!

noņemtu skrūves, kas ksē augšējo pārsegu (A).

3. Izmantojiet muciņu tipa uzgriežņu atslēgu

(10 mm), lai noņemtu skrūves, kas ksē augšējo eņģi (B).

noņemtu skrūvi, kas ksē zemējuma vadu (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:47Latviešu

5. Noņemiet augšējo eņģi no durvīm.

PIEZĪME Uzmanīgi noņemiet augšējo eņģi. Vadi no durvīm ir vadīti cauri eņģes asij.

6. Lai noņemtu ledusskapja durvis, uzmanīgi

paceliet tās uz augšu. Nepielietojiet pārāk lielu spēku pret durvīm. Durvis var nokrist, radot traumas.

7. Noguldiet durvis uz līdzenas virsmas.

8. Paceliet durvis taisni uz augšu, lai

tās izņemtu. Raugieties nenomest un nesaskrāpēt durvis, noņemot tās. Vidējā eņģe

9. Ar Phillips skrūvgriezi (+) izņemiet skrūvi,

kas pievienota kreisās un labās puses vidējām eņģēm. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:47Latviešu

10. Ar seškanšu uzgriežņu atslēgu (Ø 5

mm) izņemiet 2 seškanšu bultskrūves, kas pievienotas kreisās un labās puses vidējām eņģēm.

11. Pēc augšējās un/vai vidējās eņģes

nomaiņas veiciet salikšanu pretējā izjaukšanas darbību secībā. UZMANĪBU!

• Pārbaudiet, vai vada savienotāji ir pievienoti pareizi.
