NÁVOD K OBSLUZE RF44A5202SL SAMSUNG

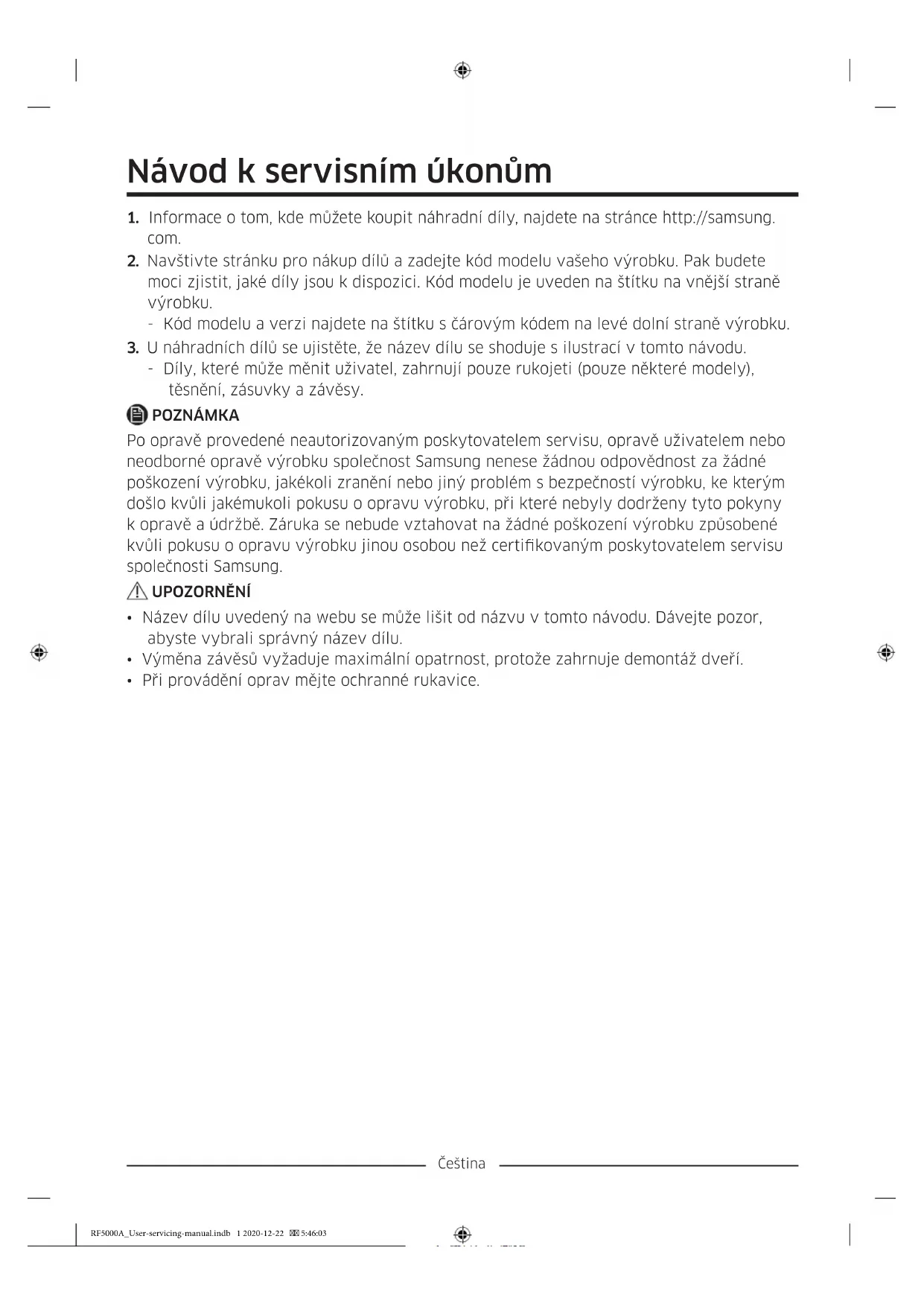

1. Informace o tom, kde můžete koupit náhradní díly, najdete na stránce http://samsung.

2. Navštivte stránku pro nákup dílů a zadejte kód modelu vašeho výrobku. Pak budete

moci zjistit, jaké díly jsou k dispozici. Kód modelu je uveden na štítku na vnější straně výrobku. - Kód modelu a verzi najdete na štítku s čárovým kódem na levé dolní straně výrobku.

3. U náhradních dílů se ujistěte, že název dílu se shoduje s ilustrací v tomto návodu.

- Díly, které může měnit uživatel, zahrnují pouze rukojeti (pouze některé modely), těsnění, zásuvky a závěsy. POZNÁMKA Po opravě provedené neautorizovaným poskytovatelem servisu, opravě uživatelem nebo neodborné opravě výrobku společnost Samsung nenese žádnou odpovědnost za žádné poškození výrobku, jakékoli zranění nebo jiný problém s bezpečností výrobku, ke kterým došlo kvůli jakémukoli pokusu o opravu výrobku, při které nebyly dodrženy tyto pokyny k opravě a údržbě. Záruka se nebude vztahovat na žádné poškození výrobku způsobené kvůli pokusu o opravu výrobku jinou osobou než certikovaným poskytovatelem servisu společnosti Samsung. UPOZORNĚNÍ

• Název dílu uvedený na webu se může lišit od názvu v tomto návodu. Dávejte pozor, abyste vybrali správný název dílu.

• Výměna závěsů vyžaduje maximální opatrnost, protože zahrnuje demontáž dveří.

• Při provádění oprav mějte ochranné rukavice. RF5000A_User-servicing-manual.indb 1 2020-12-22 5:46:03Čeština Skutečný vzhled a součásti chladničky se mohou od obrázku v závislosti na modelu a zemi, ve které se nacházíte, lišit.

01 Horní závěs 02 Těsnění 03 Zásuvka 04 Prostřední závěs 05 Štítek s čárovým kódem Výměna rukojeti UPOZORNĚNÍ

• Při výměně rukojeti dveří dávejte pozor, abyste přední stranu dveří nepoškrábali.

• Pevně zatlačte rukojeti na sloupcích. Ujistěte se, že mezi sloupky a dveřmi není žádná mezera.

• Při nasazování rukojeti pevně utáhněte šrouby.

• Před použitím výrobku zkontrolujte, že je rukojeť pevně připojena. Potřebné nářadí (není v dodávce) Šestihranný klíč (4 mm průměr) RF5000A_User-servicing-manual.indb 2 2020-12-22 5:46:03Čeština Demontáž rukojetí Rukojeť dveří mrazničky

1. Vložte šestihranný klíč do spodního

2. Otáčejte šestihranným klíčem proti směru

hodinových ručiček. Povolte šrouby.

3. Vytáhněte rukojeť.

POZNÁMKA Otočte sestavu rukojeti o 90 stupňů, abyste umožnili přístup do spodní upevňovací polohy. RF5000A_User-servicing-manual.indb 3 2020-12-22 5:46:03Čeština Rukojeť dveří chladničky

1. Vložte šestihranný klíč do spodního

otvoru rukojeti. Otáčejte šestihranným klíčem proti směru hodinových ručiček. Povolte šrouby.

2. Vytáhněte rukojeť (rozebrání druhé

strany je stejné). POZNÁMKA Otočte sestavu rukojeti o 90 stupňů, abyste umožnili přístup do spodní upevňovací polohy. RF5000A_User-servicing-manual.indb 4 2020-12-22 5:46:04Čeština Upevnění rukojetí Rukojeť dveří mrazničky

1. Upevněte podložky rukojetí k průchodce.

POZNÁMKA Dbejte na to, aby byla průchodka správně namontována a otvory pro demontáž rukojeti se nacházely ve spodní části.

2. Vytáhněte rukojeť.

RF5000A_User-servicing-manual.indb 5 2020-12-22 5:46:04Čeština Rukojeť dveří chladničky

1. Upevněte podložky rukojetí k průchodce.

POZNÁMKA Dbejte na to, aby byla průchodka správně namontována a otvory pro demontáž rukojeti se nacházely ve spodní části.

2. Otáčejte šestihranným klíčem po směru

hodinových ručiček. Pro pevné držení rukojeti. RF5000A_User-servicing-manual.indb 6 2020-12-22 5:46:04Čeština Výměna těsnění UPOZORNĚNÍ Těsnění pevně přitlačte. V opačném případě by mohl z chladničky unikat chladný vzduch. Sejmutí těsnění

1. Zatáhněte za 4 rohy těsnění.

2. Zatáhněte za střed těsnění.

Výměna těsnění Nasaďte nové těsnění na dveře chladničky. Ujistěte se, že mezi novým těsněním a dveřmi není žádná mezera. RF5000A_User-servicing-manual.indb 7 2020-12-22 5:46:05Čeština Výměna zásuvky UPOZORNĚNÍ Během sestavení zkontrolujte, že je zásuvka řádně zasunuta ve vodicích drážkách. Vytažení zásuvky Mírně nadzvedněte přední část zásuvky a vysuňte ji.

• Před vyjmutím zásuvky doporučujeme nejprve vyjmout dveřní přihrádky. Jinak by mohlo dojít k jejich poškození.

• Pro opětovné vložení vložte zásuvku do kolejnic na rámu a zasuňte dovnitř. RF5000A_User-servicing-manual.indb 8 2020-12-22 5:46:05Čeština Výměna závěsu Při výměně závěsů je třeba nejprve demontovat dveře. UPOZORNĚNÍ

• Při demontáži dveří buďte velmi opatrní, protože dveře jsou těžké.

• Před výměnou závěsů dejte na podlahu měkkou podložku, například lepenku, abyste předešli poškrábání dveří, když je položíte na zem.

• Protože se závěsy je třeba zacházet opatrně a musí je vyměňovat minimálně dvě osoby, doporučujeme zavolat si pracovníka odborného servisu.

• Pokud odmontujete závěs, aniž byste drželi dveře, mohlo by dojít k pádu dveří a ke zranění.

• Ujistěte se, že dřík je k závěsu pevně připojen.

• Zkontrolujte, že je závěs pevně připojen ke skříni.

• Ujistěte se, že jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu postupujte opatrně, abyste kabely nepoškodili. VÝSTRAHA

• Při naklápění/pokládání chladničky je nutná účast minimálně 2 osob.

• Před obrácením směru otvírání dveří odpojte síťový kabel. Potřebné nářadí (není v dodávce) Křížový šroubovák Plochý šroubovák Nástrčkový klíč 10 mm Kleště Inbusový klíč 5 mm RF5000A_User-servicing-manual.indb 9 2020-12-22 5:46:05Čeština Výměna závěsů VÝSTRAHA Při demontáži dvířek mrazničky dávejte pozor na to, abyste je neupustili a nepoškrábali!

1. Křížovým šroubovákem demontujte

šrouby upevňující horní kryt (A).

2. Odpojte kabely v horní části chladničky.

3. Pomocí nástrčkového klíče (10 mm)

demontujte šrouby upevňující horní závěs (B).

4. Křížovým šroubovákem demontujte šroub

upevňující zemnicí kabel (C). RF5000A_User-servicing-manual.indb 10 2020-12-22 5:46:06Čeština

5. Demontujte horní závěs z dveří.

POZNÁMKA Při demontáži horního závěsu postupujte opatrně. Kabely ze dveří vedou přes závěsný hřídel.

6. Opatrně zvedněte dveře chladničky a

demontujte je. Na dveře nevyvíjejte nadměrnou sílu. Mohly by spadnout a způsobit vám zranění.

7. Dveře položte na plochý povrch.

8. Demontujte dveře jejich zvednutím

přímo nahoru. Dbejte na to, abyste dvířka při jejich demontáži neupustili ani nepoškrábali. Prostřední závěs

9. Pomocí křížového šroubováku (+)

demontujte šroub zajišťující levý a pravý prostřední závěs. RF5000A_User-servicing-manual.indb 11 2020-12-22 5:46:06Čeština

10. Pomocí nástrčkového klíče (Ø 5 mm)

demontujte 2 šrouby se šestihrannou hlavou upevněné na levém a pravém prostředním závěsu.

11. Po výměně horního, a/nebo prostředního

závěsu proveďte opětovnou montáž v opačném pořadí kroků postupu demontáže. UPOZORNĚNÍ

• Ujistěte se, že jsou konektory kabelů správně připojeny.
